ABB BCU-02 3AUA0000110429
ABB BCU-02 3AUA0000110429
ABB BCU-02 3AUA0000110429
1 / 3

ABB

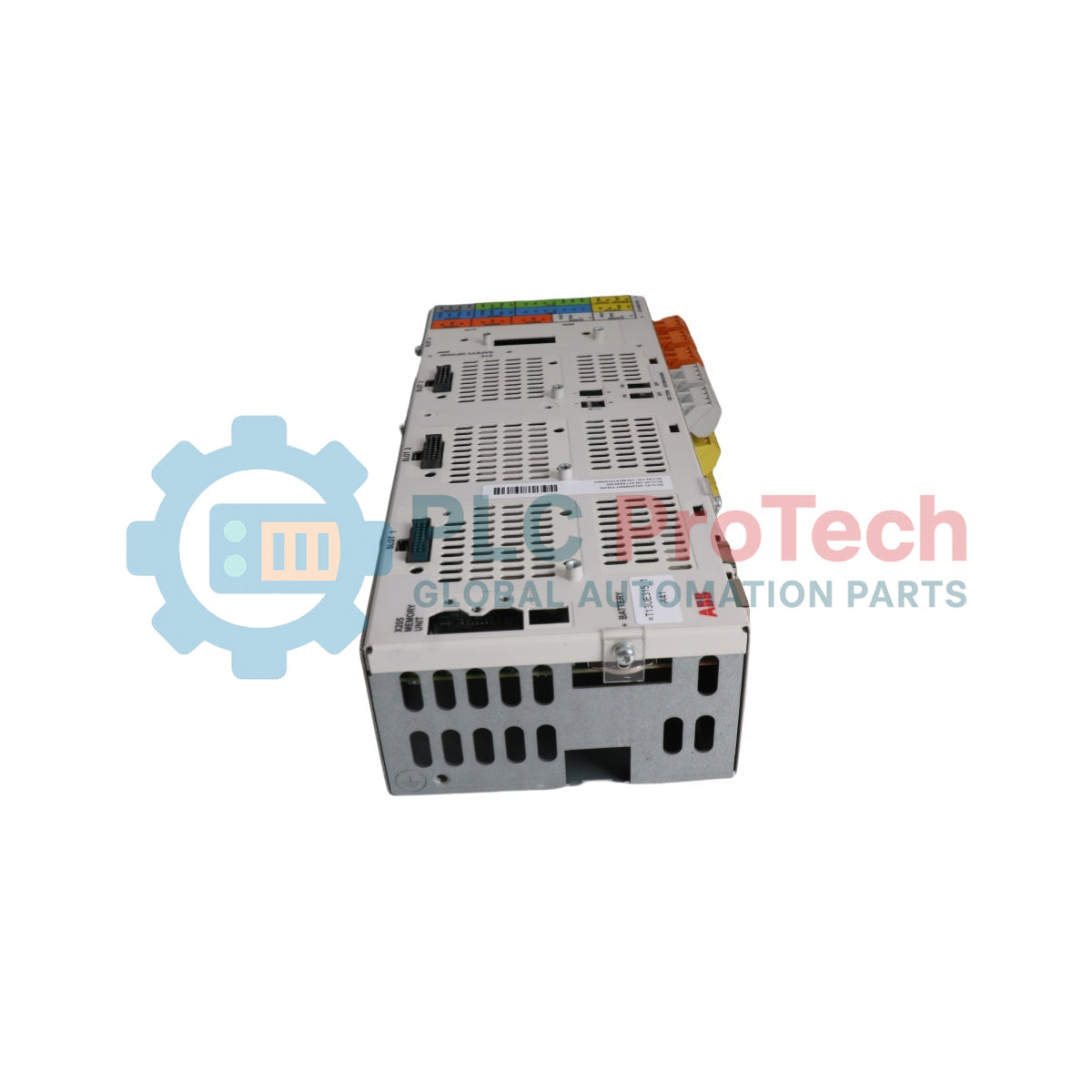

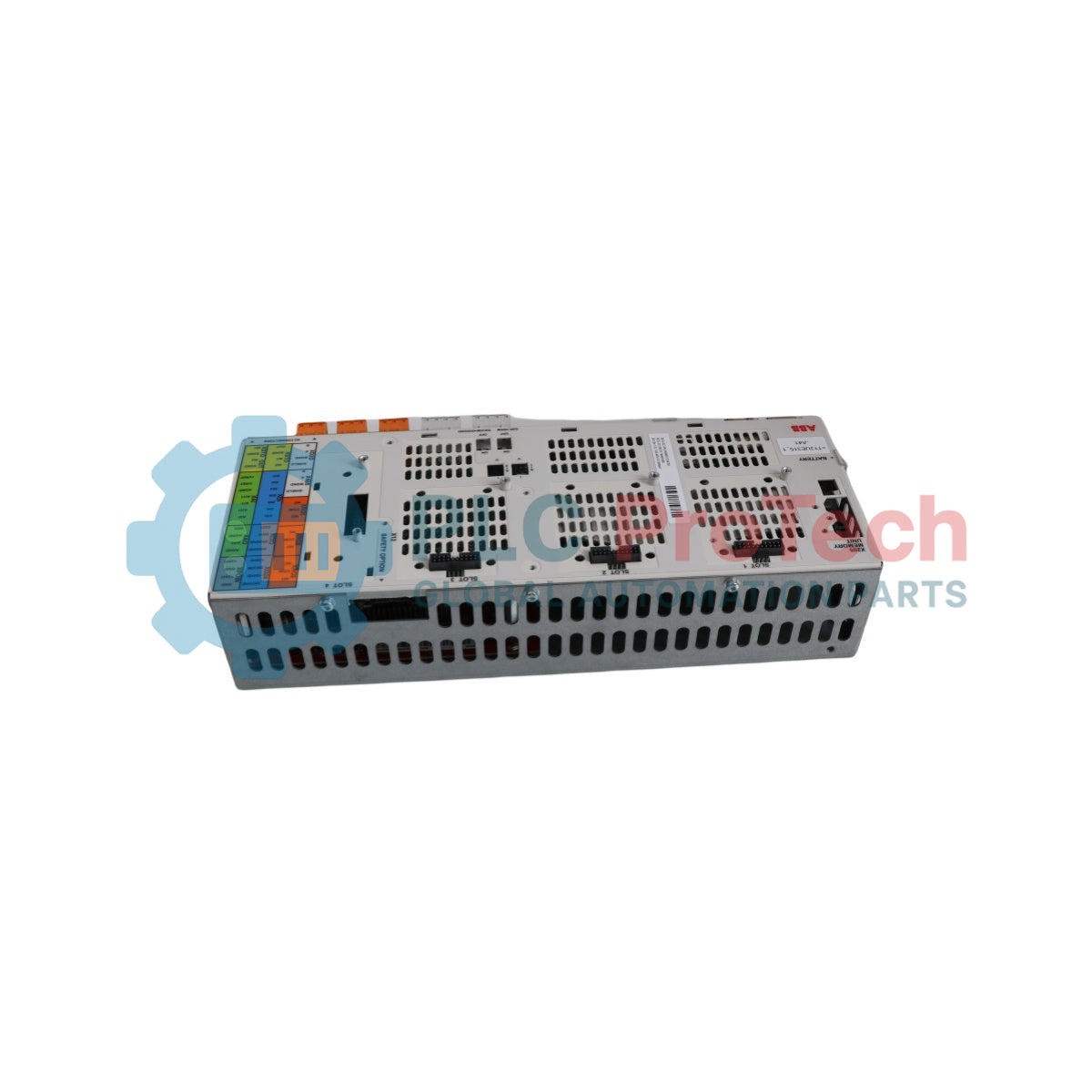

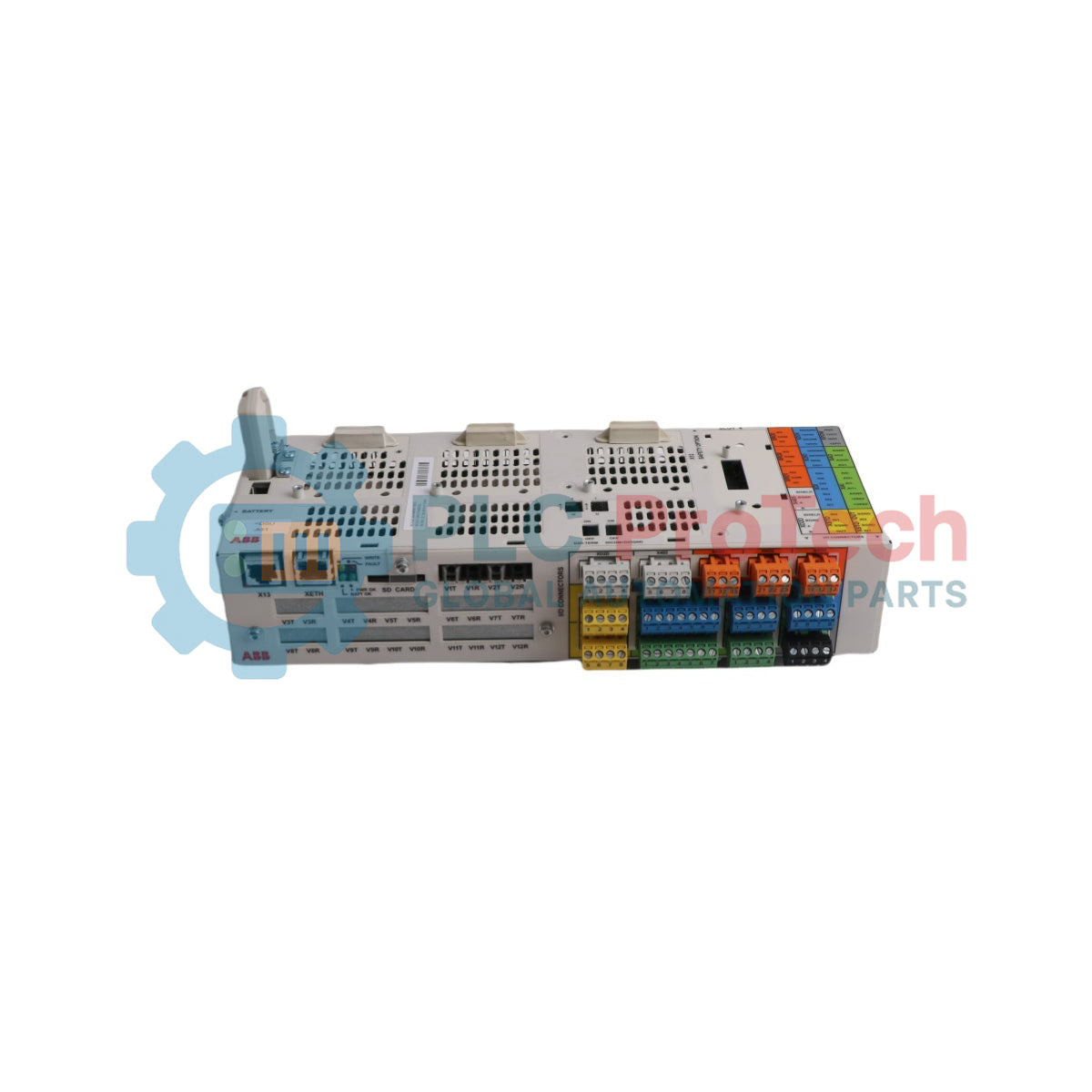

Блок управления ABB BCU-02 3AUA0000110429

SKU BCU-02 3AUA0000110429

В наличии
  • 12-month warranty
  • Free returns within 30 days
  • Производитель: ABB
  • Номер продукта: BCU-02 3AUA0000110429
  • Origin Швейцария
  • Тип продукта: Блоки управления
  • Штрихкод: 8537101190
  • Оплата: Банковский перевод (T/T), Western Union
  • Вес: 0.45 kg
  • Размеры: 33.5 cm x 27.5 cm x 8 cm
  • Порт отправления: Сямынь
  • Гарантия: 12 месяцев

Tags

Control Units
Количество
Call sales Contact

Product Description

Описание

ABB BCU-02 3AUA0000110429 — основной блок управления, предназначенный для управления силовыми модулями преобразователей в высокопроизводительных промышленных приводных системах ABB; он специально разработан для семейства продуктов ACS880. Блок служит центральным вычислительным узлом, управляет внутренними операциями преобразователя, выполняет алгоритмы управления и взаимодействует с сетями автоматизации более высокого уровня.

Устройство оснащено встроенной функцией распределительного блока и напрямую взаимодействует с силовыми модулями преобразователя по оптоволоконным линиям. Рабочие данные, конфигурации параметров и резервные файлы хранятся на съёмном блоке памяти SDHC, что позволяет быстро заменить оборудование без потери системных настроек. В три слота расширения устанавливаются подключаемые модули, включая модули расширения цифровых и аналоговых входов-выходов, интерфейсы обратной связи энкодеров и различные адаптеры промышленных сетей для интеграции на уровне всего предприятия.

Оснащён выделенными функциями связи между приводами (XD2D) «ведущий — ведомый» через линию RS-485; ABB BCU-02 3AUA0000110429 эффективно координирует синхронизацию многоприводных систем. Работая от внешнего источника постоянного тока 24 В, устройство обеспечивает надёжную вычислительную мощность в сложных промышленных условиях и поддерживает сбор диагностических данных для специалистов по техническому обслуживанию.

Характеристики

  • Центральный блок управления и администрирования промышленных частотных преобразователей ABB ACS880
  • Встроенная функция распределительного блока для сбора данных в реальном времени и распределения оптических сигналов
  • Два выделенных оптоволоконных порта (V1 и V2) для прямого подключения силовых модулей преобразователя
  • Три независимых слота расширения для адаптеров промышленных сетей, интерфейсов энкодеров и модулей расширения ввода-вывода
  • Съёмный блок памяти SDHC для быстрого сохранения параметров и упрощённой замены устройства
  • Связь между приводами (XD2D) через RS-485 для конфигураций «ведущий — ведомый» и многоприводных систем
  • Поддерживает пластиковые оптические волокна диаметром 1 мм длиной до 35 м и световоды из кварцевого стекла с жёсткой оболочкой диаметром 200 мкм длиной до 100 м

Применения

  • Одно- и многоприводные инверторные системы ACS880 для промышленного применения
  • Сложные промышленные процессы с координированным движением и несколькими двигателями с регулированием скорости
  • Высокопроизводственные производственные линии, целлюлозно-бумажная промышленность, горнодобывающая и металлургическая отрасли
  • Проекты модернизации и расширения, требующие интеграции современных полевых шин или энкодеров

Технические характеристики

Параметр Спецификация
Производитель ABB
Точная модель BCU-02
Код заказа / SKU 3AUA0000110429
Тип изделия Блок управления
Совместимая серия приводов ABB ACS880
Напряжение питания 24 В постоянного тока (внешнее питание)
Потребляемый ток Около 300 мА
Слоты для опциональных модулей 3 слота для модулей расширения ввода-вывода, энкодера и полевой шины
Носитель памяти Съёмная карта памяти SDHC
Линия связи между приводами RS-485 (XD2D) для конфигураций «ведущий—ведомый»
Оптоволоконные порты 2 порта (V1, V2) для управления преобразователем
Диапазон рабочих температур От −10 °C до +55 °C
Диапазон температур хранения От −40 °C до +70 °C
Относительная влажность Макс. 95 %, без конденсации
Страна происхождения Финляндия
Масса нетто 0,45 кг

Подключения / интерфейсы

Интерфейс Функция
Оптоволоконные порты V1 / V2 Связь с модулями силового преобразователя
Порт XD2D Линия связи RS-485 между приводами по схеме «ведущий—ведомый»
Порт панели Подключение панели управления или ПК-инструмента Drive Composer
Слоты для опциональных модулей (1, 2, 3) Подключаемый интерфейс для модулей расширения полевой шины, энкодера или ввода-вывода
Клемма 24 В постоянного тока Вход внешнего напряжения питания управления

Рекомендации по установке

  1. Перед установкой сверьте точный номер детали (3AUA0000110429) с инженерной документацией системы.
  2. Убедитесь, что все источники питания преобразователя привода и внешнего источника 24 В постоянного тока полностью обесточены и заблокированы.
  3. Проверьте блок управления и оптоволоконные разъёмы на наличие физических повреждений или загрязнений.
  4. Надёжно установите блок управления в предназначенный для него слот внутри модуля привода или шкафа.
  5. Подключите оптоволоконные кабели к портам V1 и V2, обеспечив одинаковую длину для синхронизации времени.
  6. Вставьте карту памяти SDHC с правильным набором параметров в слот памяти.
  7. Восстановите питание управления 24 В постоянного тока и перед подачей основного питания проверьте состояние связи по диагностическим светодиодам.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the ABB BCU-02 3AUA0000110429?
The ABB BCU-02 3AUA0000110429 is a central control unit designed to manage power converter modules in ABB ACS880 drive systems, handling core processing, fiber optic communication, and data logging.
Can parameters be transferred easily when replacing the BCU-02 control unit?
Yes, parameter settings and system configurations are stored on a removable SDHC memory unit. Transferring this memory module to a new ABB BCU-02 3AUA0000110429 unit preserves settings without requiring a complete reconfiguration.
What communication options are available on the ABB 3AUA0000110429?
The ABB BCU-02 3AUA0000110429 features two fiber optic ports for converter control, an RS-485 link for drive-to-drive master-follower communication, and three option slots for additional fieldbus adapters or I/O modules.
What power supply is required to operate the BCU-02 control unit?
The ABB BCU-02 3AUA0000110429 operates on an external 24 V DC control voltage supply and draws approximately 300 mA of current during normal operation.
