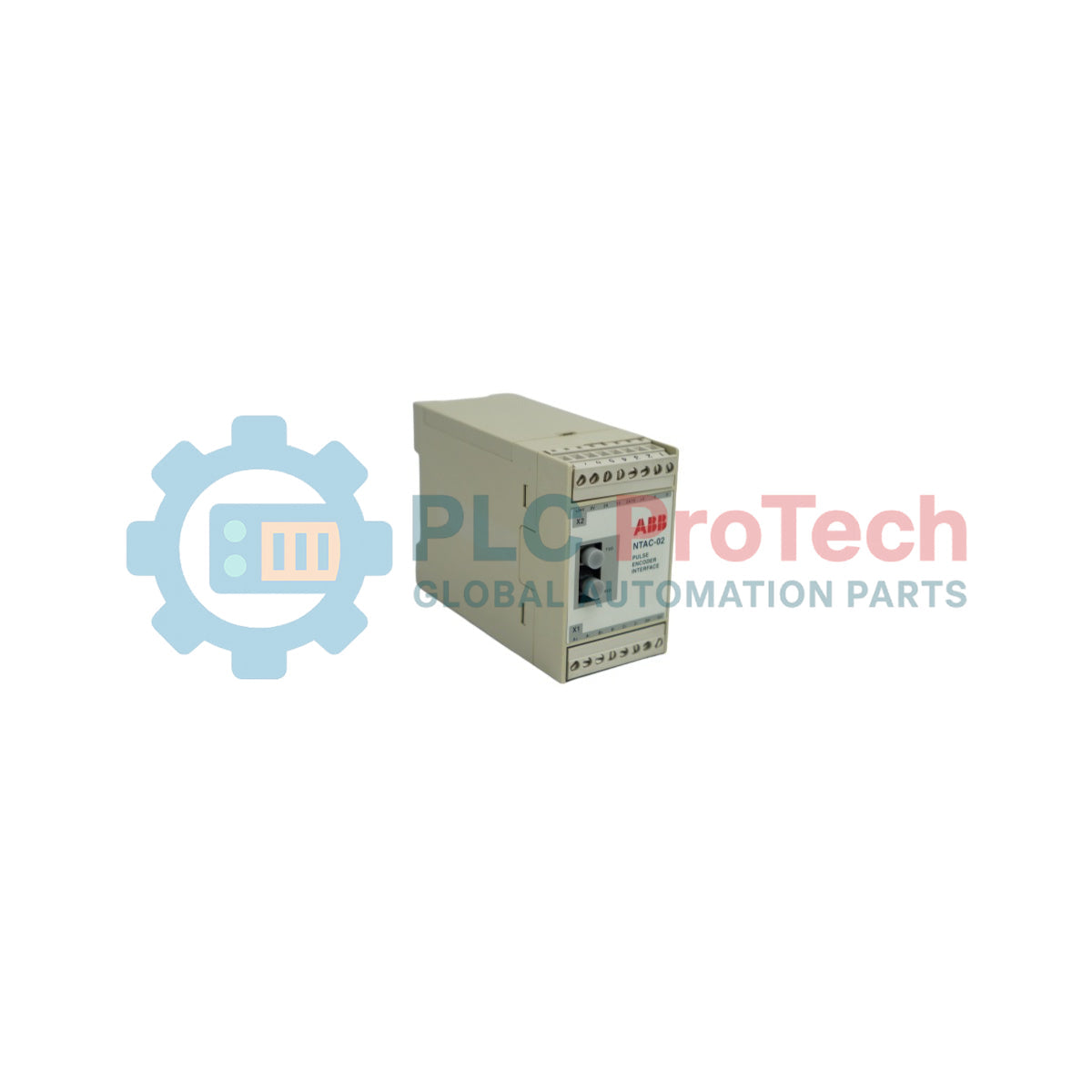

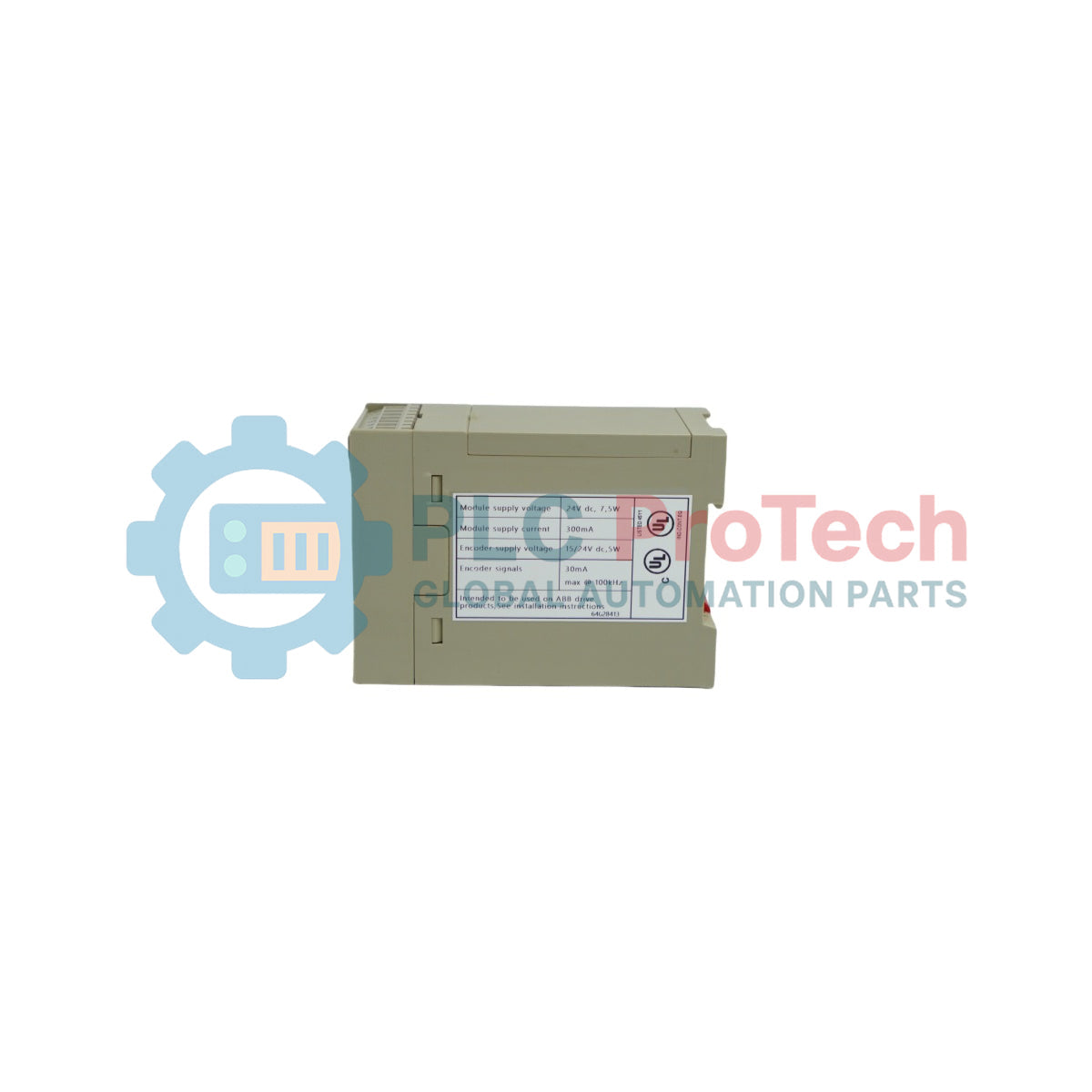

ABB NTAC-02 — это модуль интерфейса импульсного энкодера, предназначенный для преобразователей частоты ABB ACS 600. Модуль обеспечивает интерфейс для подключения цифрового импульсного энкодера, когда требуется точная обратная связь по скорости или положению вала двигателя.
Модуль интерфейса импульсного энкодера NTAC-02 подключается к приводу ACS 600 через оптический канал связи по протоколу DDCS. Обычно модуль подключается к другим дополнительным модулям по каналу CH1 платы NAMC для прикладных программ и управления двигателем, при этом плата NAMC работает как ведущее устройство связи. :contentReference[oaicite:0]{=index=0}
ABB NTAC-02 поддерживает приложения с обратной связью от энкодера для сред Standard Application Program, System Application Program, Crane Drive Application Program и Application Program Template ACS 600. :contentReference[oaicite:1]{=index=1}
| Изделие | Описание |
|---|---|
| Модуль | Модуль интерфейса импульсного энкодера NTAC-02 |
| Комплект поставки | Модуль NTAC-02 |
| Комплектующие | Три пары оптоволоконных кабелей (120/370/2000 мм) |
| Комплектующие | Две перемычки для выбора напряжения энкодера |
| Монтажный аксессуар | Монтажная рейка DIN 50022, 35 x 7,5 мм, длина 45 мм |
| Параметр | Спецификация |
|---|---|
| Производитель | ABB |
| Модель | NTAC-02 |
| Тип изделия | Модуль интерфейса импульсного энкодера |
| Совместимая система | Преобразователи частоты ACS 600 |
| Интерфейс связи | Оптический канал связи по протоколу DDCS |
| Канал связи | CH1 платы NAMC для прикладных программ и управления двигателем |
| Тип энкодера | Цифровой импульсный энкодер |
| Корпус | Пластик |
| Размеры | 45 мм x 75 мм x 105 мм |
| Степень защиты | IP20 |
| Монтаж | На стандартную монтажную рейку |
| Настройки оборудования | Семь DIP-переключателей для установки номера узла |
| Назначенный номер узла | 16 (по умолчанию) |
| Входы энкодера | Канал A, канал B, канал Z |
| Максимальная частота сигнала | 100 кГц |
| Логические пороговые уровни (питание энкодера 15 В) | "1" > 7,6 В, "0" < 5 В |
| Логические пороговые уровни (питание энкодера 24 В) | "1" > 12,2 В, "0" < 8 В |
| Разрешение обратной связи по скорости | 0,00305 % (15 бит) |
| Канал B | С электрическим сдвигом на 90° относительно канала A |
| Канал Z | Один импульс на оборот (используется для позиционирования) |
| Гальваническая развязка | Изолирован от источника питания и земли |
| Потребляемый ток | Макс. 250 мА при 24 В пост. тока (типовое значение) |
| Разъём 1 | Оптический передатчик и приёмник (Hewlett-Packard Versatile Link) для подключения к ACS 600 |
| Разъём 2 | Две винтовые клеммные колодки (Phoenix Contact MVBSTW 2,5/8-ST-5,08) для подключения энкодера и источника питания |
| Площадь поперечного сечения проводника | 0,5–2,5 мм² |
| Одобрение материалов | Одобрено UL/CSA |
| Устойчивость к быстрым переходным помехам | IEC 801-4: 4 кВ, 5/50 нс |
| Электромагнитные излучения | В соответствии с EN 55022 B |
| Интерфейс | Функция |
|---|---|
| Оптический передатчик и приёмник | Подключение к ACS 600 через оптический интерфейс Hewlett-Packard Versatile Link |
| Винтовые клеммные колодки | Подключения энкодера и источника питания |
| Канал A энкодера | Вход сигнала импульсного энкодера |
| Канал B энкодера | Вход сигнала импульсного энкодера со сдвигом электрической фазы на 90° относительно канала A |
| Канал Z энкодера | Вход одного импульса на оборот для позиционирования |
| Прикладная программа | Версия |
|---|---|
| Стандартная прикладная программа ACS 600 | Версия 5.0 или более поздняя |
| Системная прикладная программа ACS 600 | Версия 4.2 или более поздняя |
| Прикладная программа привода крана ACS 600 | Версия 5.0 или более поздняя |
| Шаблон прикладной программы ACS 600 | Все версии |
Global Express Shipping
Returns & Warranty
Производитель: ABB
Номер продукта: NTAC-02
Страна происхождения:Швеция
Тип продукта: Модули интерфейса импульсного энкодера
Штрихкод: 8537101190
Оплата: Банковский перевод (T/T), Western Union
Вес: 220г
Размеры: 45 мм x 75 мм x 105 мм
Порт отправления: Сямынь
Гарантия: 12 месяцев
