B&R X20BB57 Базовый шинный модуль ПЛК Compact-S

Обзор продукта

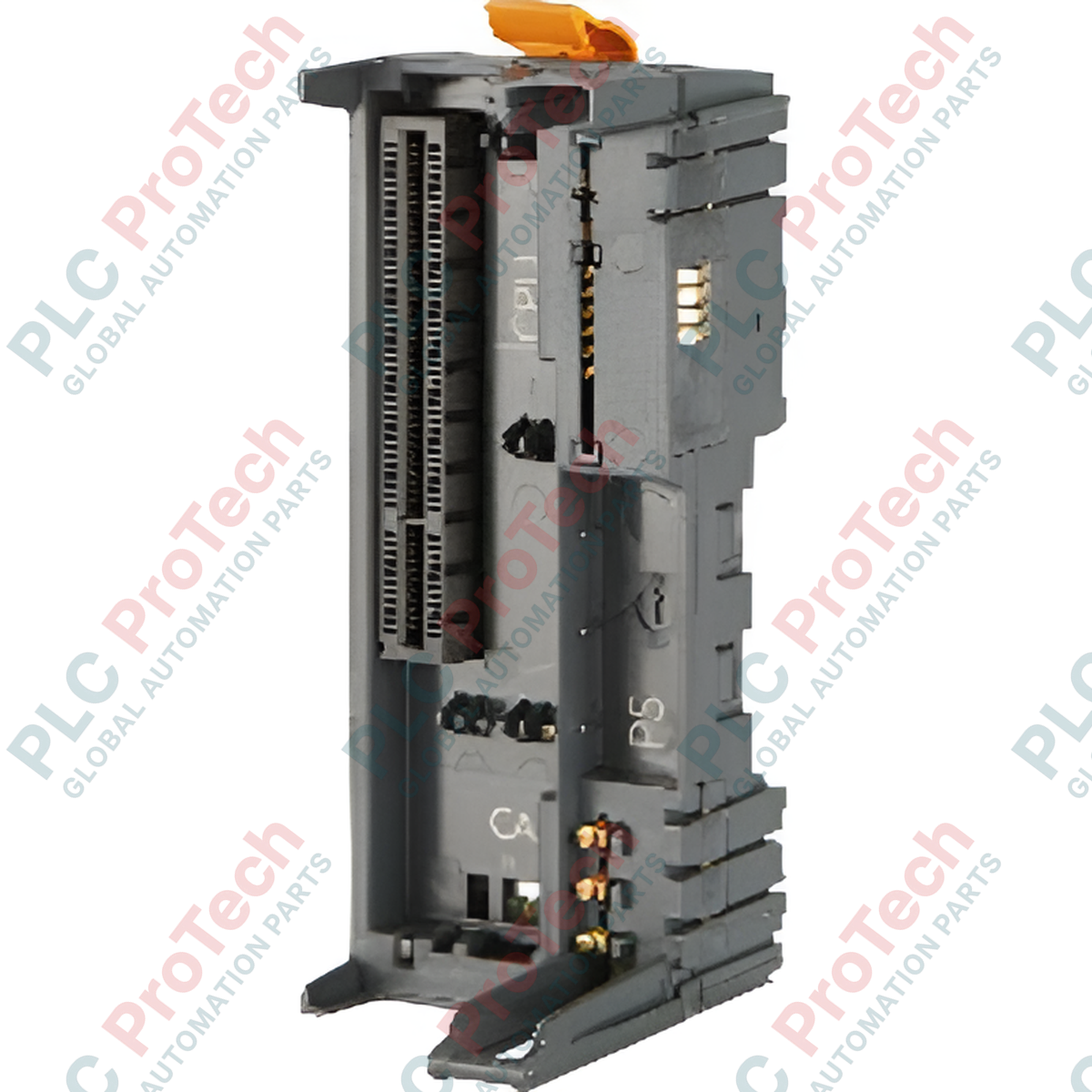

X20BB57 (X20BB57) — это базовый шинный модуль, специально разработанный для серии B&R X20 Compact-S PLC. Выполняя функцию основной объединительной платы, он обеспечивает необходимый механический и электрический интерфейс для ЦП Compact-S и соответствующих модулей питания. Этот модуль оптимизирует архитектуру системы, интегрируя два коммуникационных интерфейса — RS232 и CAN bus — непосредственно в базовое аппаратное обеспечение. Идеально подходящий для приложений с ограниченным пространством, включая мобильную автоматизацию, специализированное оборудование и распределённые системы управления, X20BB57 обеспечивает высокоскоростную связь по объединительной плате и поддерживает надёжное распределение питания с допустимой нагрузкой 10 A по сегменту ввода-вывода.

Архитектура оборудования и логика интерфейсов

X20BB57 служит основой станции Compact-S, объединяя функции подачи питания и высокоуровневых коммуникационных протоколов в одном аппаратном модуле.

• Встроенные коммуникации: Оснащён одним портом RS232 и одним подключением CAN bus, что позволяет напрямую подключать периферийные устройства без дополнительных интерфейсных карт.

• Неизолированная конструкция: Согласно инженерной спецификации (код ID 0xEB09), интерфейсы шины, CAN bus и RS232 имеют общий потенциал. Такая конструкция минимизирует внутренние задержки распространения сигнала и энергопотребление (0.55 W).

• Универсальный монтаж: В отличие от многих специализированных оснований, этот модуль поддерживает монтаж как в горизонтальной, так и в вертикальной ориентации, обеспечивая механическую гибкость при установке в неглубоких или высоких шкафах управления.

Технические характеристики

Технические вопросы и ответы

Обеспечивает ли X20BB57 электрическую изоляцию между CAN bus и RS232?

Нет, интерфейсы шины, CAN bus и RS232 в X20BB57 не изолированы друг от друга. В условиях значительной разности потенциалов или высокого уровня электрических помех инженеры должны использовать внешние изолирующие барьеры или обеспечить общее качественное опорное заземление, чтобы предотвратить искажение сигналов.

Как высота установки влияет на работу этого шинного модуля?

Для установок на высоте до 2000 m над уровнем моря ограничений нет. На высотах более 2000 m необходимо применять поправочный коэффициент к температуре окружающей среды — 0.5 градуса Цельсия на каждые 100 m — из-за снижения плотности воздуха и эффективности охлаждения.

Какой максимальный ток можно пропускать через контакты источника питания ввода-вывода?

Модуль поддерживает допустимую контактную нагрузку 10 A. Это значение необходимо учитывать при расчёте суммарного потребления тока всех подключённых к объединительной плате Compact-S последующих модулей ввода-вывода, чтобы предотвратить термическое повреждение контактов шины.

Руководство по эксплуатации и монтажу

• Тепловые ограничения в зависимости от ориентации: Обратите внимание, что максимальная рабочая температура снижается с 60 градусов Цельсия (горизонтальная установка) до 50 градусов Цельсия (вертикальная установка). При вертикальном монтаже тепло от нижних модулей может скапливаться в верхней части; при высокой плотности размещения оборудования в шкафу обеспечьте принудительное воздушное охлаждение.

• Подключение интерфейсов: Поскольку интерфейсы RS232 и CAN не изолированы, всегда используйте качественные экранированные кабели. Подключайте экраны кабелей к шине заземления в месте ввода в шкаф, чтобы снизить риск возникновения контуров заземления, влияющих на логику ЦП через объединительную плату X20BB57.

• Проверка кода ID: Во время ввода в эксплуатацию программного обеспечения в B&R Automation Studio оборудование сообщит код ID 0xEB09. Убедитесь, что конфигурация оборудования в проекте точно соответствует этому коду, чтобы обеспечить полную функциональность драйверов CAN и RS232.

Преимущества для инженеров

X20BB57 — это «усиленное» решение на базе объединительной платы, разработанное для обеспечения надёжности. Широкий диапазон рабочих температур (до -25 градусов Цельсия) делает модуль подходящим для наружных шкафов управления и автоматизации холодильных складов. Объединение объединительной платы и коммуникационных портов в одном модуле уменьшает количество физических соединений и тем самым увеличивает среднюю наработку на отказ (MTBF). Прочный корпус со степенью защиты IP20 и способность работать при относительной влажности до 95% без конденсации обеспечивают стабильную работу в самых требовательных промышленных климатических условиях.
