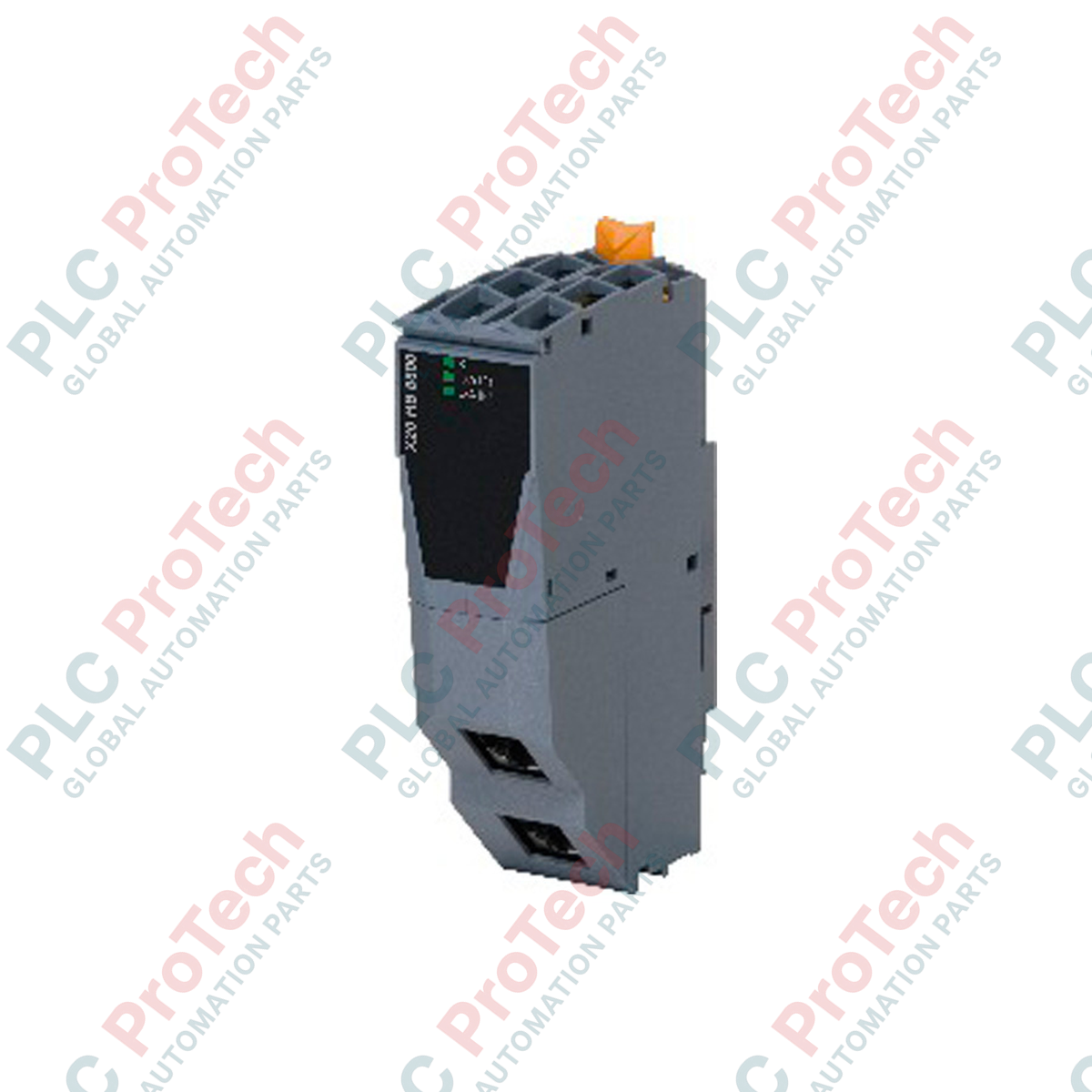

B&R X20HB1881 X20 System модуль расширения оптического концентратора

Техническое описание и применение в сети

X20HB1881 (X20HB1881) — промышленный модуль расширения оптоволоконного концентратора, разработанный для модульной платформы B&R X20 System. Предназначенный для организации высокоскоростной связи Ethernet на больших физических расстояниях, этот модуль отлично подходит для децентрализованных систем, таких как очистные сооружения, производственные комплексы в нескольких зданиях и карьеры открытой разработки. Он оснащён одним интерфейсом концентратора 100 BASE-FX для многомодового оптоволоконного кабеля и обеспечивает дальность передачи до 2 км без ухудшения сигнала. Преобразуя электрические сигналы шины в оптические, модуль обеспечивает полную электрическую развязку между источником питания и сетью Ethernet. Такая конструкция защищает основную инфраструктуру автоматизации от токов в цепях заземления, высоковольтных выбросов и сильных электромагнитных помех (EMI).

Архитектура сети и логика интерфейса

Работая с детерминированной скоростью передачи данных 100 Мбит/с, этот модуль оснащён физическим интерфейсом с одним дуплексным гнездовым разъёмом LC для стабильного выравнивания оптоволокна. Аппаратная часть модуля поддерживает полную возможность горячей замены, позволяя техническому персоналу заменять компонент во время работы системы без нарушения линии связи соседних модулей ввода-вывода. Встроенная система диагностики оснащена понятными светодиодными индикаторами, отображающими состояние модуля и активность шины в режиме реального времени. Разработанный для работы с низким тепловыделением, модуль потребляет от системной шины объединительной платы не более 1,45 Вт (в более ранних версиях до DO — до 1,65 Вт), поддерживая низкий уровень внутреннего нагрева в монтажной стойке.

Рабочие характеристики и спецификации сети

Часто задаваемые вопросы по интеграции

Каковы конкретные преимущества использования оптоволоконного X20HB1881 по сравнению со стандартными модулями с разъёмом RJ45 для медного кабеля?

Стандартные медные кабели Ethernet рассчитаны на линии длиной до 100 метров и подвержены электромагнитным помехам от мощных преобразователей частоты (VFD) и тяжёлого оборудования. X20HB1881 использует многомодовое оптоволокно, увеличивая дальность сети до 2 км и обеспечивая полную невосприимчивость к промышленным EMI, перекрёстным помехам и вызванным молнией скачкам напряжения.

Прерывает ли горячая замена X20HB1881 работу сети связи других модулей?

Нет. Архитектура объединительной платы X20 позволяет извлекать и устанавливать X20HB1881, пока остальные модули стойки остаются под напряжением. Однако активная передача оптоволоконных данных, проходящая непосредственно через этот модуль, будет приостановлена до установки и инициализации сменной платы.

Можно ли использовать этот модуль с одномодовыми оптоволоконными кабелями?

Нет. Оптический трансивер внутри X20HB1881 настроен исключительно на волновые характеристики и диаметры сердцевины многомодового оптоволокна. Подключение одномодового волокна приведёт к значительному оптическому затуханию и сбою связи.

Рекомендации по вводу в эксплуатацию и оптоэлектронике

• Защита и чистота оптического интерфейса: частицы пыли в воздухе и жир с пальцев могут закрыть небольшие оптические апертуры дуплексного разъёма LC. Всегда устанавливайте защитные резиновые пылезащитные колпачки до момента готовности полевых кабелей к окончательному подключению. Перед подключением очищайте наконечники феррул оптоволокна специальным промышленным инструментом для очистки оптоволокна.

• Ограничения радиуса изгиба оптоволокна: при прокладке многомодовых оптоволоконных кабелей внутри электрического шкафа строго соблюдайте минимальный радиус изгиба, указанный производителем (обычно не менее 20 диаметров кабеля при натяжении). Резкие изгибы вызывают микротрещины в стеклянной сердцевине, что приводит к высоким потерям сигнала и периодическим потерям пакетов.

• Установка и выравнивание на объединительной плате: при использовании функции горячей замены плавно вставляйте модуль в базовый клеммный блок X20. Убедитесь, что встроенные фиксирующие зажимы надёжно защёлкнулись на направляющей, чтобы механическая вибрация не сместила оптический трансивер относительно соединения с объединительной платой.
