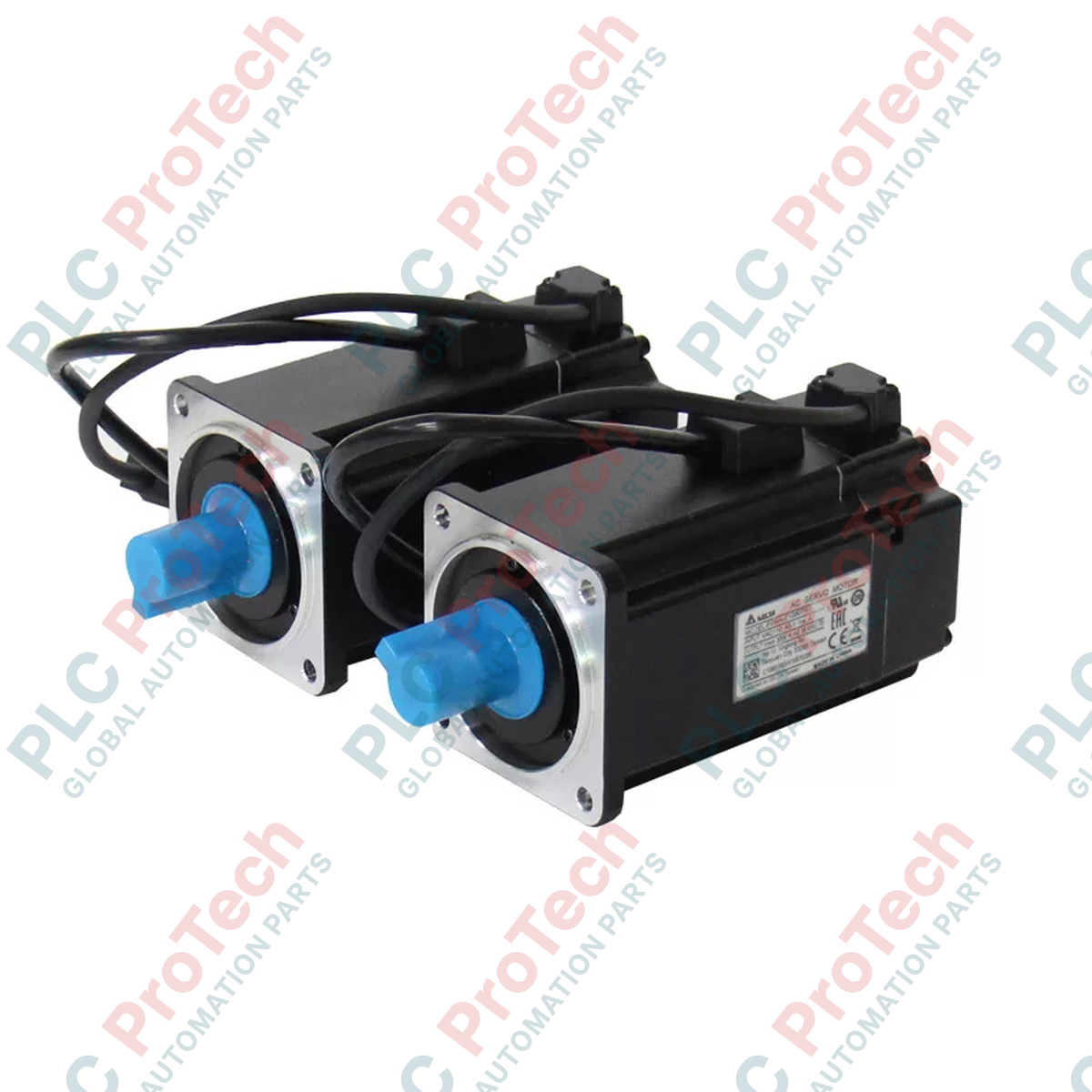

Сервомотор переменного тока DELTA ECMA-C10602SS серии ASDA-A2, 200 W

Обзор и инженерные преимущества

 ECMA-C10602SS (ECMAC10602SS) — это промышленный синхронный серводвигатель переменного тока, предназначенный для высокодинамичного и высокоточного управления движением в составе платформы Delta ASDA-A2. При номинальной скорости 3000 об/мин и выходной мощности 200 Вт этот двигатель обеспечивает быстрое ускорение и торможение, необходимые для высокоскоростных линий электронной сборки, лабораторной автоматизации, текстильного оборудования и высокоточных механизмов захвата и позиционирования.

Встроенный 20-битный инкрементальный оптический энкодер обеспечивает исключительное угловое разрешение, позволяя главному приводу обнаруживать и корректировать отклонения положения менее угловой секунды. Благодаря мощному удерживающему тормозу и прочному масляному уплотнению этот узел обеспечивает мгновенную механическую стабилизацию при отключении питания и защищает внутренние обмотки от проникновения жидкости, сводя к минимуму непредвиденные простои системы в нестабильных производственных условиях.

Конфигурация системы и механическая архитектура

Двигатель относится к семейству двигателей с электронной коммутацией (ECM) и оснащен рамой размером 60 мм, оптимальной для ограниченного пространства в условиях плотной компоновки оборудования. Он работает от стандартного входного напряжения 220 В, соответствующего электрической шине стандартных промышленных шкафов управления.

Механический интерфейс выполнен в варианте «S-Type», сочетающем специальную геометрию вала со стандартным шпоночным пазом и резьбовым отверстием, а также встроенным электромагнитным удерживающим тормозом. Для обеспечения совместимости с суровыми условиями заводских цехов, где присутствуют смазочные материалы, СОЖ или охлаждающие жидкости, передний фланец полностью герметизирован промышленным масляным уплотнением, предотвращающим проникновение жидкости вдоль вала в корпус двигателя.

Технические характеристики оборудования

Технические вопросы и устранение неисправностей

• В чем заключается функциональное различие между встроенным удерживающим тормозом и системой динамического торможения?

  Электромагнитный тормоз, встроенный в ECMA-C10602SS, предназначен исключительно для статического удержания. Он служит для фиксации вала двигателя, когда привод обесточен или активирована аварийная остановка, чтобы вертикальные оси не опускались под действием силы тяжести. Его ни в коем случае нельзя использовать для замедления движущегося груза, поскольку фрикционные накладки быстро износятся, что приведет к преждевременному механическому отказу.

• Как ведет себя 20-битный инкрементальный энкодер при полном отключении питания?

  Поскольку энкодер имеет инкрементальный тип, при отключении питания системы управления он теряет отслеживание абсолютного положения. После перезапуска системы ПЛК или контроллер движения должен выполнить процедуру поиска исходного положения, чтобы заново установить абсолютную опорную точку машины. Для применений, требующих сохранения координат положения без процедур поиска исходного положения, необходимо использовать вариант двигателя с абсолютным энкодером.

• Какие процедуры технического обслуживания требуются для встроенного масляного уплотнения?

  Масляное уплотнение требует, чтобы уровень масла в подключенном редукторе или корпусе машины во время простоя оставался ниже осевой линии вала двигателя. Убедитесь, что масляное уплотнение постоянно смазывается брызгами или масляной ванной зубчатого механизма; длительная эксплуатация масляного уплотнения полностью без смазки приведет к термической деградации уплотнительной кромки из синтетического каучука и, в конечном итоге, к нарушению герметичности.

Процедуры ввода в эксплуатацию и безопасности

Выравнивание вала и механическое соединение

При соединении двигателя с рамой 60 мм с шарико-винтовой передачей или планетарным редуктором используйте высококачественную упругую муфту. Жесткие несоосности свыше 0,03 мм вызовут циклические радиальные нагрузки на передний подшипник, ускорят механическую усталость, приведут к преждевременному износу масляного уплотнения и внесут высокочастотную пульсацию позиционирования в контур сервопривода. Никогда не ударяйте по валу молотком при установке шпонки, так как это разрушает внутренний диск оптического энкодера.

Разделение силового кабеля и кабеля энкодера

Прокладывайте силовой кабель двигателя (включая линии удерживающего тормоза) и низковольтный кабель энкодера через отдельные промышленные кабелепроводы или кабельные цепи. Силовой кабель передает от привода высокочастотные напряжения ШИМ-коммутации, которые могут создавать емкостные помехи в дифференциальных парах энкодера. Убедитесь, что экран кабеля энкодера заземлен исключительно через внешнюю оболочку разъема CN2 со стороны привода.

Управление условиями окружающей среды и температурой

Установите двигатель в месте, обеспечивающем беспрепятственный конвективный поток воздуха вокруг алюминиевых ребер статора. Если двигатель размещен внутри закрытого механического корпуса, где температура окружающей среды превышает 40 °C, необходимо направить внешнее принудительное воздушное охлаждение на корпус двигателя. Контролируйте температуру внутренних обмоток с помощью параметров программного обеспечения привода, чтобы при непрерывных рабочих циклах она не превышала предел для изоляции класса B, равный 130 °C.
