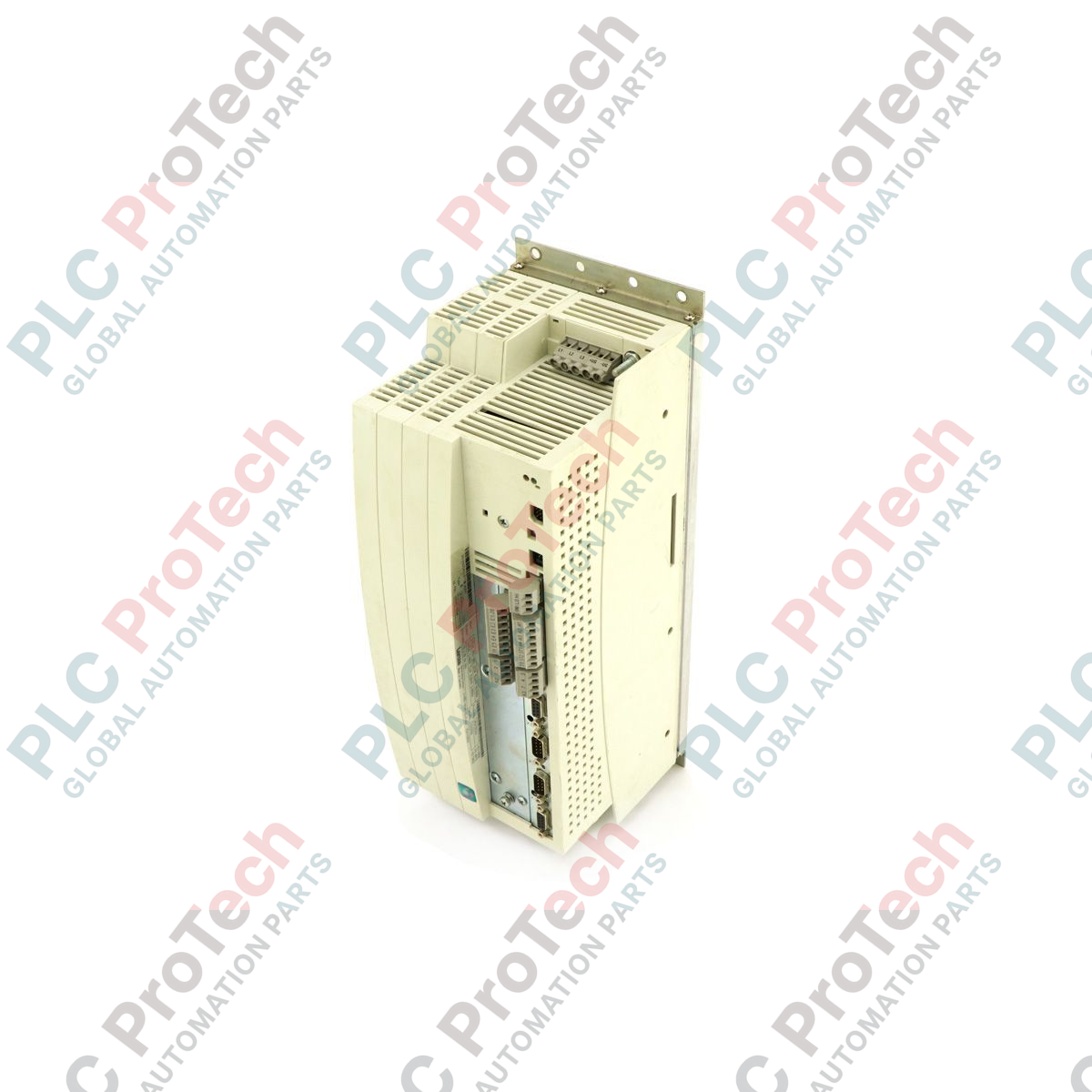

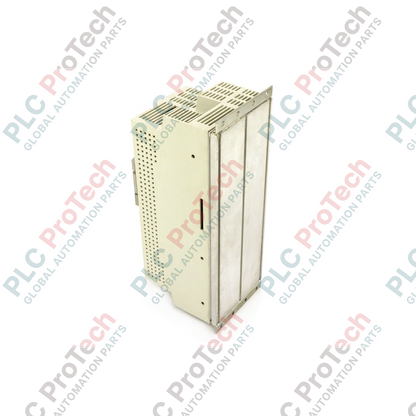

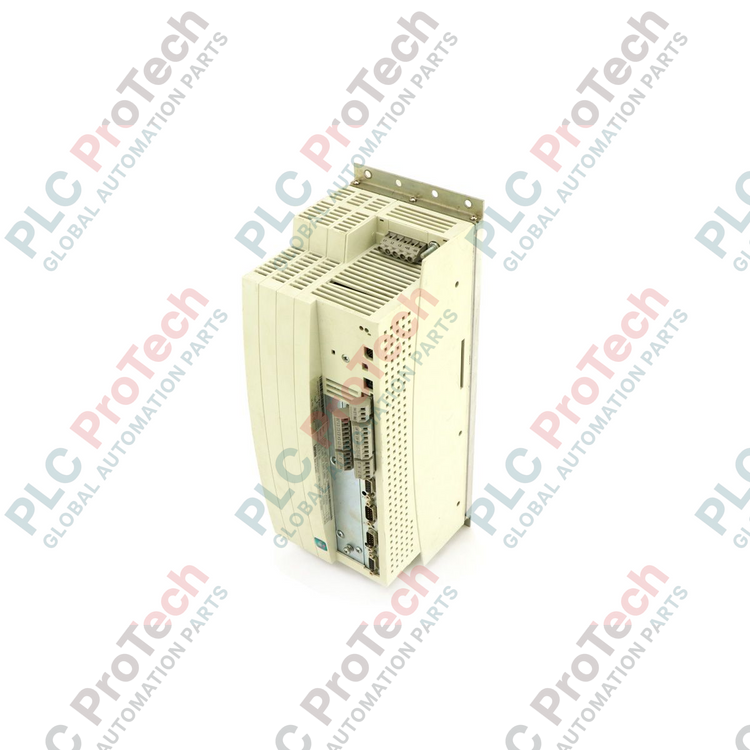

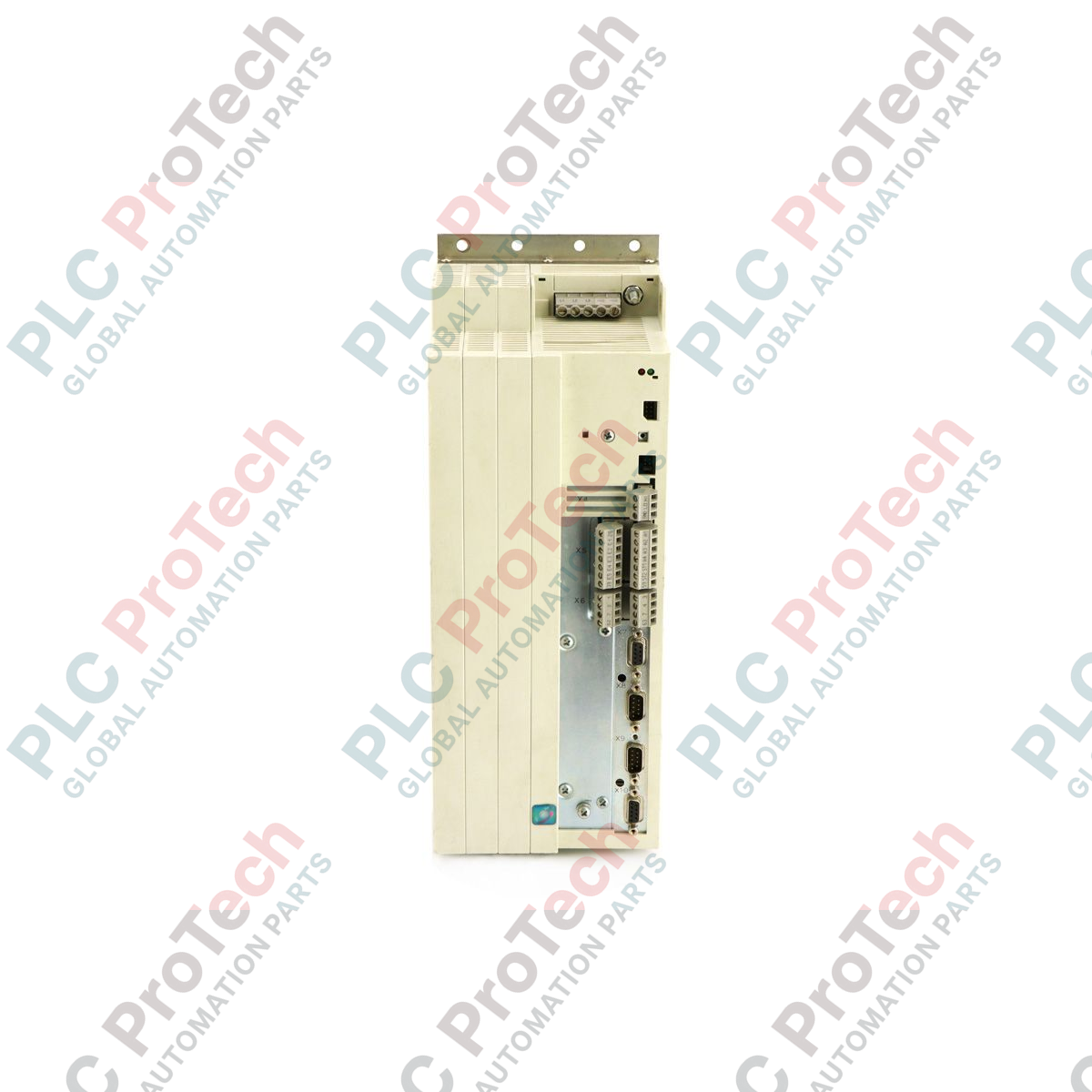

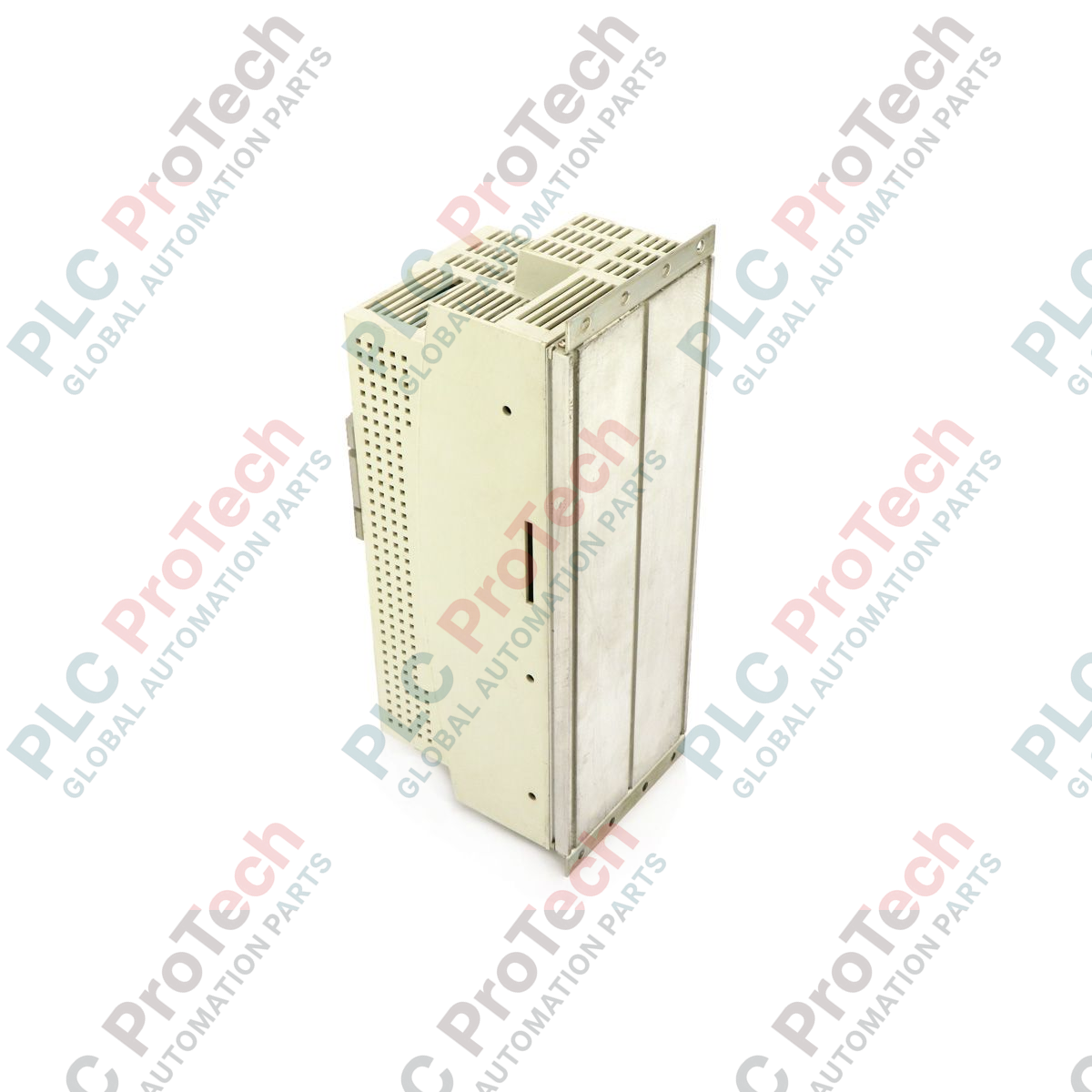

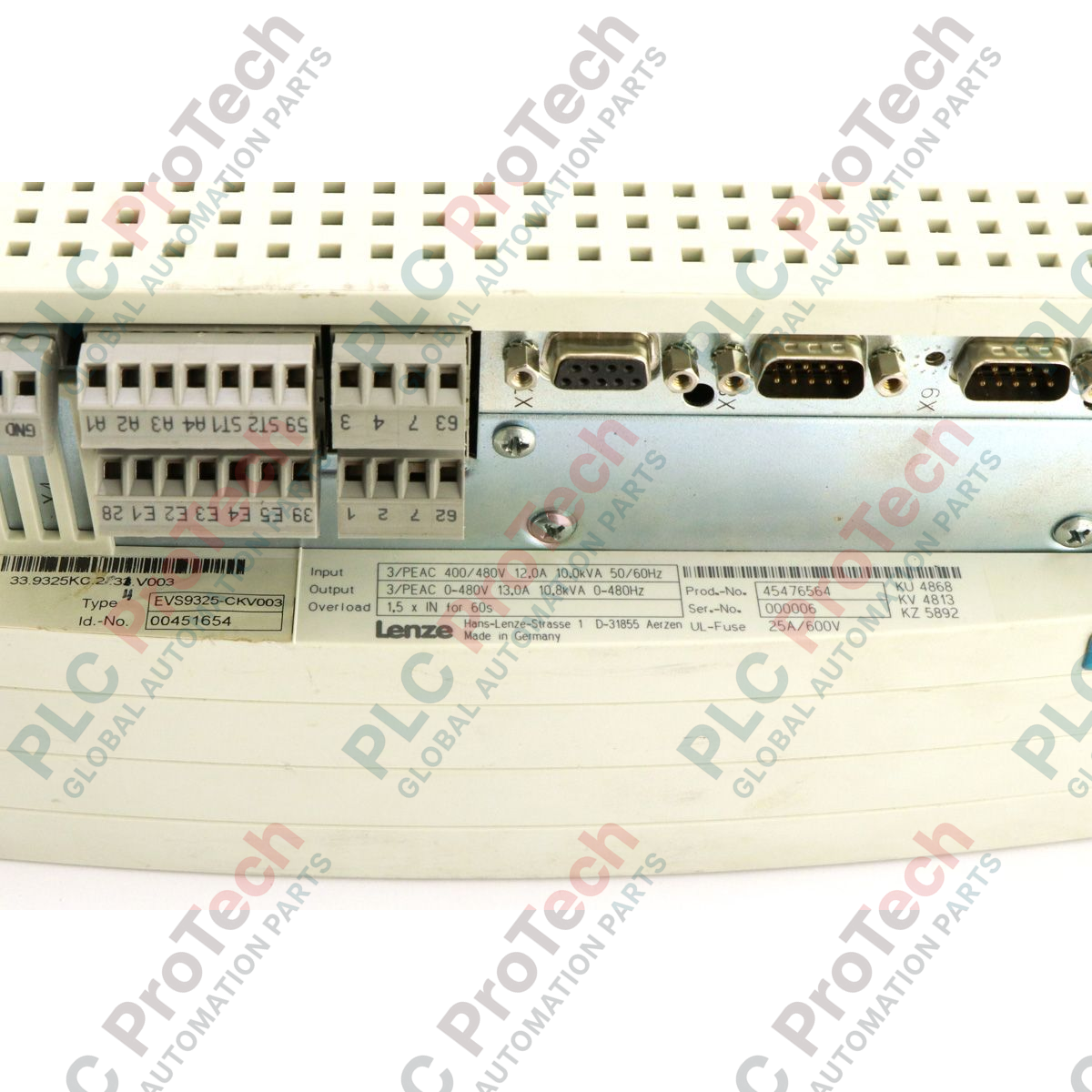

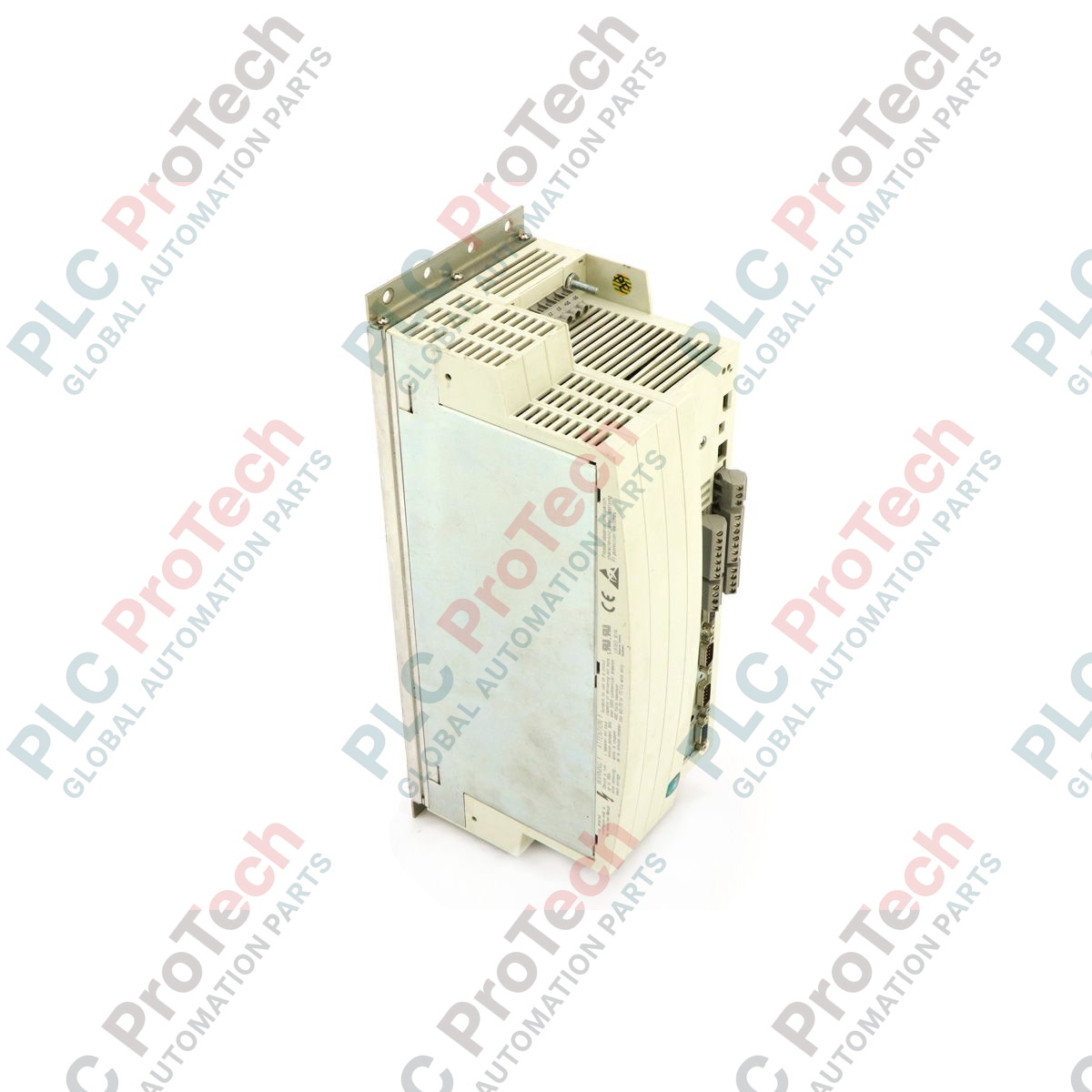

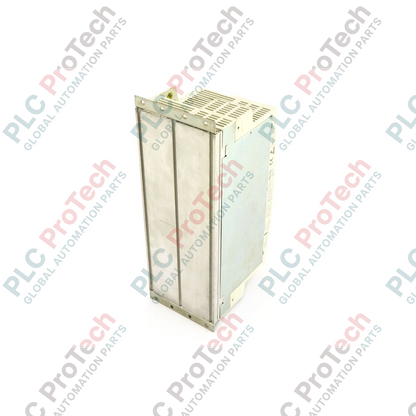

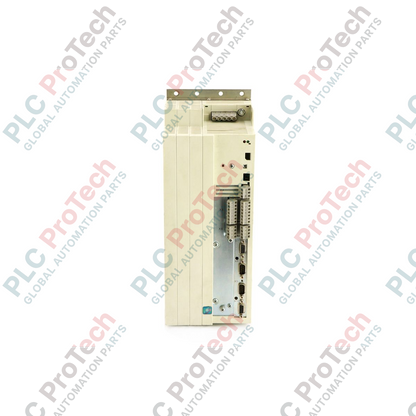

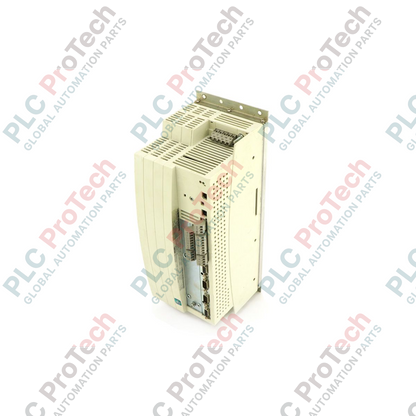

EVS9325-CKV003 Lenze, сервопривод с кулачковым профилированием серии 9300, 5.5 kW

Обзор продукта

EVS9325-CKV003 (EVS9325-CKV003) - это высокопроизводительный электронный профилегenerator кулачка серии Lenze 9300, разработанный для замены традиционных механических кулачков программируемым высокоточным решением для управления движением. Благодаря номинальной мощности 5,5 кВт этот серводрайвер специально предназначен для сложных нелинейных последовательностей движений, часто встречающихся в автоматизированной упаковке, розливе напитков и текстильном производстве. Используя EVS9325-CKV003, промышленные операторы могут добиться синхронизации нескольких осей с точностью до миллисекунд, значительно снизить механический износ и быстро менять форматы без перенастройки оборудования. Хотя эта серия сейчас находится на этапе снятия с производства, EVS9325-CKV003 остается важным решением для поддержания устаревших систем с высоким крутящим моментом, обеспечивая надежную защиту IP20 и исключительную динамическую характеристику приводной технологии Lenze немецкой разработки.

Техническая конфигурация

EVS9325-CKV003 оснащен специализированной прошивкой профилирования кулачка «CKV», которая позволяет приводу внутренне выполнять сложные законы движения на основе главного энкодера или сигнала виртуального ведущего устройства. Эта аппаратная архитектура оптимизирована для установки в шкафах высокой плотности и оснащена корпусом шириной 13,50 см и встроенной системой принудительного воздушного охлаждения для отвода тепла при непрерывной работе на мощности 5,5 кВт. Привод поддерживает широкий диапазон систем обратной связи, включая резольверы и различные типы энкодеров, и легко интегрируется в многокоординатные сети под управлением DCS или ПЛК через стандартную системную шину CAN. Силовой каскад рассчитан на высокую перегрузочную способность и обеспечивает точную линейность крутящего момента, гарантируя, что даже сложные профили ускорения и замедления в кулачковом профиле выполняются с максимальной точностью и минимальной ошибкой позиционирования.

Технические характеристики

Часто задаваемые технические вопросы

В чем функциональное различие между версиями CKV и стандартными версиями ESV?

Модель CKV оснащена встроенной прошивкой профилирования кулачка, которая хранит и выполняет электронные кулачковые диски. Версия ESV представляет собой стандартный сервоинвертор для управления скоростью и положением, тогда как версия CKV необходима для приложений, требующих нелинейной синхронизации, например для летучих ножниц или ротационных ножей.

Как CKV003 обеспечивает синхронизацию между несколькими осями?

Синхронизация осуществляется через системную шину Lenze (CAN). Положение ведущей оси передается всем ведомым приводам, таким как EVS9325-CKV003, после чего они рассчитывают собственное положение на основе запрограммированной кулачковой таблицы, обеспечивая отсутствие механического люфта между синхронизированными компонентами.

Какие существуют варианты параметрирования этой снятой с производства модели?

Параметры можно настроить с помощью программного обеспечения Lenze Global Drive Control (GDC) или подключаемого модуля клавиатуры. Для ускорения технического обслуживания наборы параметров можно сохранять и переносить на заменяющие устройства, чтобы минимизировать простой.

Руководство по проектированию и установке

Для обеспечения длительной надежности EVS9325-CKV003 его необходимо устанавливать вертикально в шкафу управления, оставляя не менее 100 мм свободного пространства сверху и снизу устройства для беспрепятственного движения воздуха. В приложениях с высокоточным профилированием кулачка электромагнитная совместимость (ЭМС) имеет критическое значение; убедитесь, что все кабели энкодеров и системной шины экранированы и проложены отдельно от высоковольтных силовых кабелей двигателя. Экран кабеля двигателя необходимо заземлить с помощью 360-градусного зажима на ЭМС-пластине привода, чтобы предотвратить возникновение высокочастотных помех и дрожания кулачкового профиля. В приложениях с торможением инерционных нагрузок установка внешнего тормозного резистора обязательна для предотвращения перенапряжения шины постоянного тока. Во время ввода в эксплуатацию выполните идентификацию двигателя (автонастройку), чтобы откалибровать привод по электрической модели двигателя, что необходимо для достижения высокой динамики крутящего момента, требуемой для сложных кулачковых циклов.
