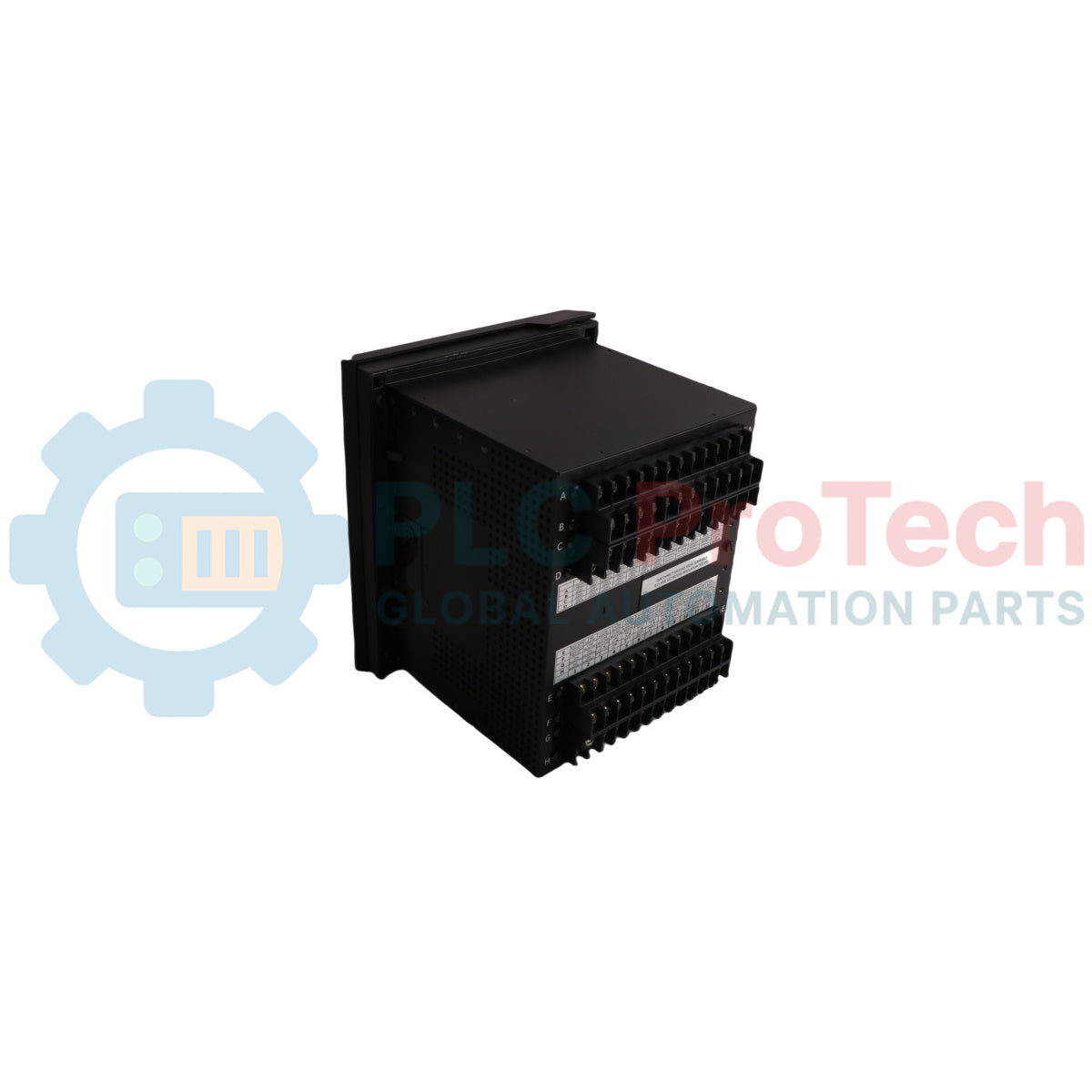

GE Multilin 750-P5-G5-S5-HI-A1-R-E-H реле управления фидером

Обзор продукта

Модель 750-P5-G5-S5-HI-A1-R-E-H — это микропроцессорное реле управления фидером, разработанное General Electric (GE Multilin) для комплексной защиты, управления и мониторинга распределительных фидеров коммунальных и промышленных сетей. Работая в критически важных электрических подстанциях, электрических сетях нефтегазовой отрасли и крупных промышленных предприятиях, эта специализированная платформа защиты обрабатывает элементы защиты от перегрузки, направленной, по напряжению и частоте. Постоянно анализируя данные формы сигнала и выполняя высокоскоростную логику отключения, реле защищает трансформаторы и кабели вниз по цепи от теплового износа, минимизирует повреждения оборудования при катастрофических авариях и обеспечивает стабилизацию сети для снижения незапланированных простоев распределительной системы.

Техническая конфигурация

Числовая сегментация номера модели 750-P5-G5-S5-HI-A1-R-E-H определяет установленное на заводе аппаратное и программное обеспечение:

• 750: Идентификатор базовой платформы реле управления фидером.

• P5: Входы трансформатора тока фазы 5 А.

• G5: Входы трансформатора тока земли 5 А.

• S5: Входы трансформатора тока земли с чувствительностью 5 А для обнаружения малых замыканий.

• HI: Источник питания управления высокого напряжения (88-300 В постоянного тока / 85-264 В переменного тока).

• A1: Стандартные аналоговые входы (0-1 мА, 0-20 мА или 4-20 мА) и выходные реле 10 А Form A/C.

• R: Улучшенный вариант передней панели с полным набором индикаторов состояния и тактильной клавиатурой программирования.

• E: Встроенный коммуникационный порт Ethernet 10Base-T с поддержкой промышленных сетевых протоколов.

• H: Конформное покрытие для суровых условий, нанесенное на внутренние печатные платы.

Технические характеристики

Часто задаваемые вопросы

Как опция «H» влияет на экологическую стойкость этого реле?

Суффикс «H» указывает на заводское нанесение конформного покрытия на все внутренние электронные узлы. Этот прозрачный полимерный барьер изолирует внутренние компоненты от проводящей пыли, влаги, солевого тумана и атмосферной химической коррозии, характерной для химических заводов и морских платформ.

Можно ли интегрировать это реле в современную сеть SCADA с использованием Modbus TCP/IP?

Да. Конфигурационный код «E» означает наличие выделенного сетевого порта Ethernet, позволяющего напрямую отображать регистры защиты, данные осциллограмм и журналы событий по сетям Modbus TCP/IP или DNP 3.0 на центральный HMI или мастер SCADA.

Какие действия следует предпринять при срабатывании самодиагностической тревоги «Реле не работает»?

Изолируйте устройство и проверьте состояние питающих линий логики через диагностическое меню. Если входное напряжение стабильно в диапазоне 88-300 В постоянного тока, ошибка указывает на внутренний сбой контрольной суммы оборудования или сбой ОЗУ, требующий замены платы на уровне сервисного центра или перепрошивки системы.

Руководство по проектированию и установке

Подключение трансформаторов тока (ТТ) и полярность

Убедитесь, что все цепи фазных и заземляющих трансформаторов тока (ТТ) полностью закорочены через внешние шунтирующие блоки перед отключением или снятием клеммных колодок с задней панели реле. Размыкание активного ТТ вызовет опасные высоковольтные переходные процессы, которые могут повредить внутреннюю аналоговую входную плату реле и представляют смертельную опасность дугового разряда для персонала. Дважды проверьте, что маркировка полярности (H1/X1) точно соответствует электрической схеме для обеспечения правильных направленных расчетов перегрузки по току.

Экранирование и топология линий связи

При прокладке линий связи RS485 или Ethernet через высоковольтные распределительные устройства используйте экранированные витые пары с двойным экраном. Подключайте дренажный провод экрана в одной точке — обычно на главной панели шлюза SCADA. Не заземляйте экран с обеих концов, так как это создаёт петли заземления, которые вносят высокочастотные помехи в последовательный поток данных, вызывая потерю пакетов и повреждение телеметрии.

Прокладка проводников и зазоры для окружающей среды

Обеспечьте минимальный зазор 50 мм вокруг верхних и нижних вентиляционных отверстий в корпусе с выдвижным модулем для обеспечения естественной тепловой конвекции. Прокладывайте проводку высокотоковых переменных токов вдали от чувствительных линий цифрового низковольтного или аналогового входа внутри кабельного канала, чтобы минимизировать магнитные наводки и ложные переходы логического состояния при внешних системных сбоях.
