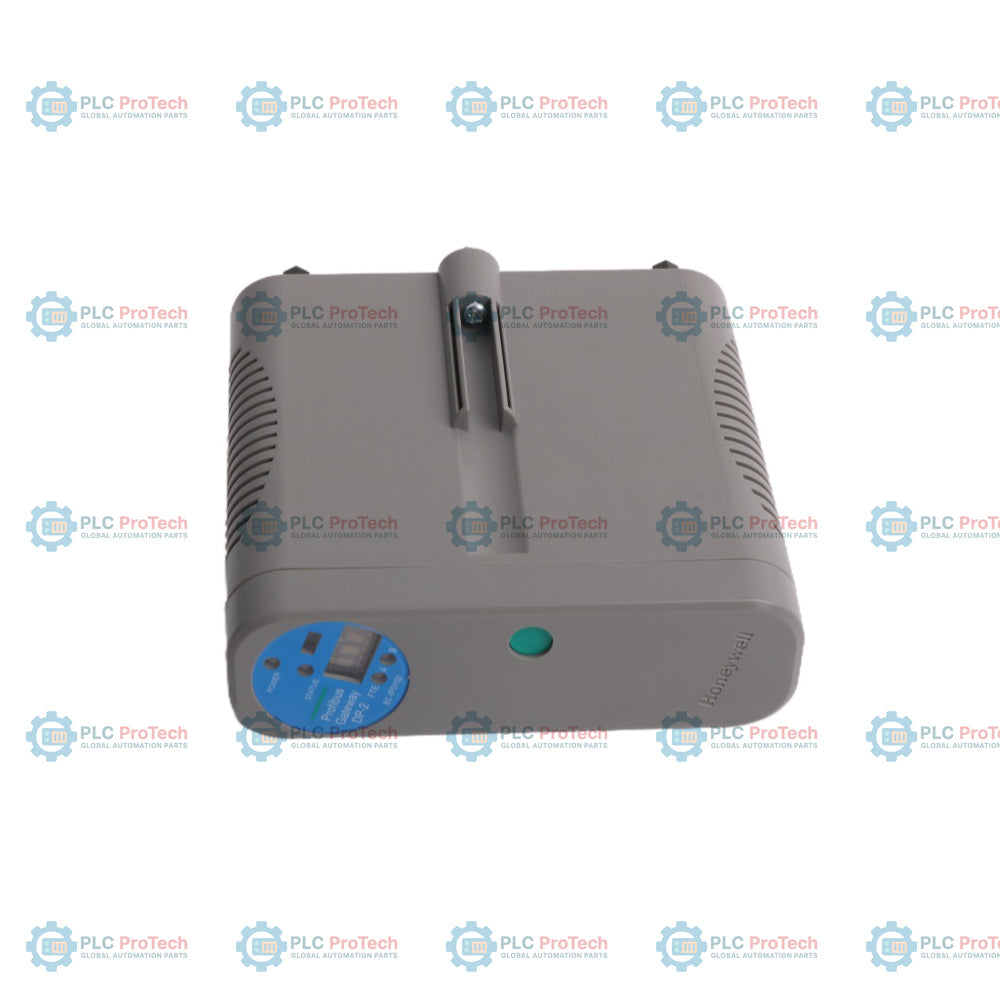

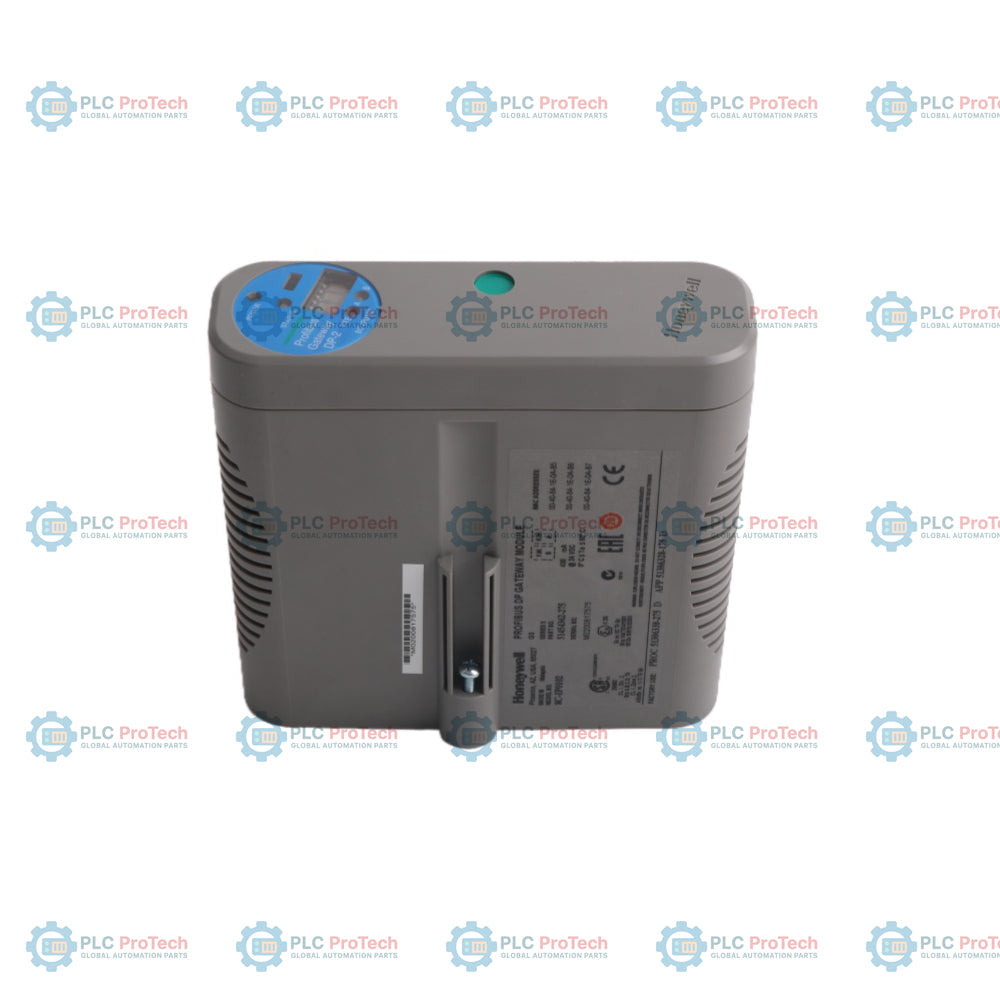

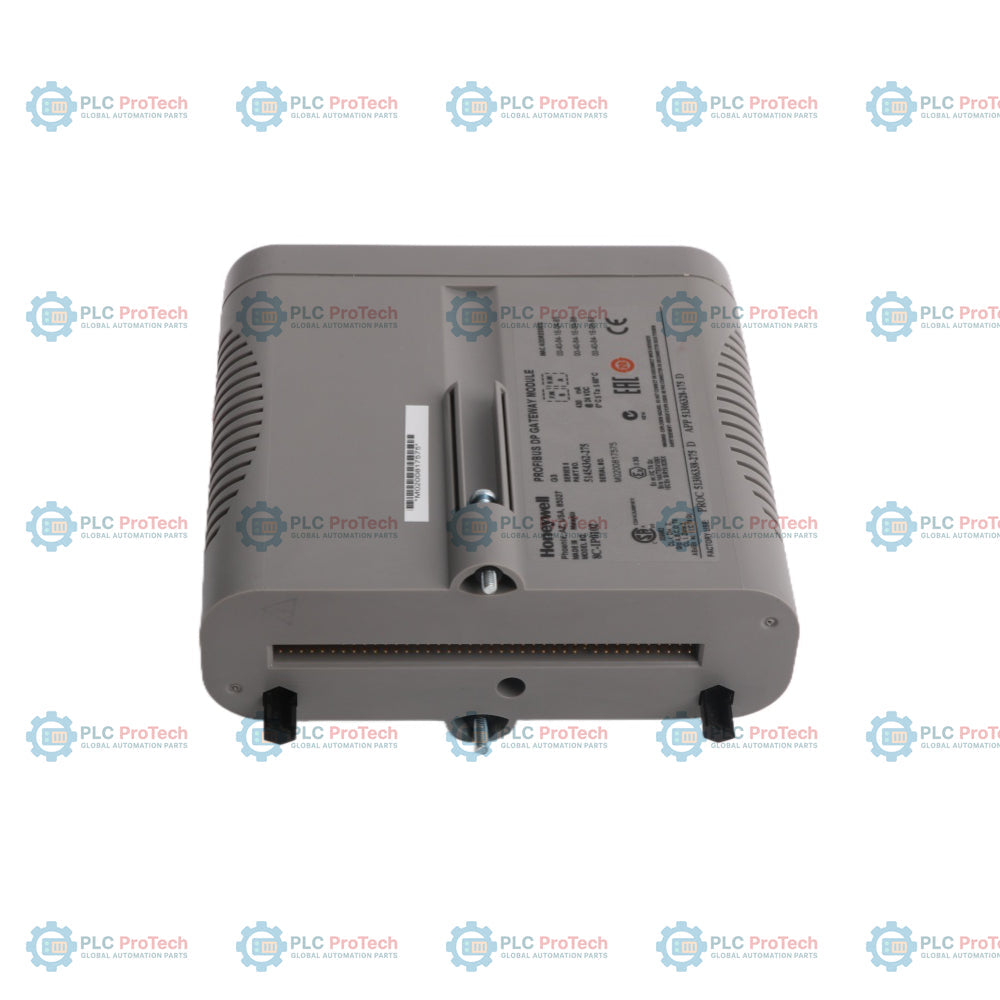

Honeywell 8C-IP0102 51454362-27 Модуль шлюза PROFIBUS серии Experion LX 8 с покрытием

Описание

Honeywell 8C-IP0102 (номер детали: 51454362-275) представляет собой модуль шлюза PROFIBUS с конформным покрытием (PGM), разработанный для распределённой системы управления (DCS) Experion LX Series 8. Поставляемый в комплекте со специальной базой 8C-TPOXA1 Input Output Termination Assembly (IOTA), этот шлюзовой комплекс служит промышленным коммуникационным интерфейсом, напрямую подключающим полевые сети PROFIBUS DP к архитектуре управления Series 8. Модуль выполняет высокоскоростное преобразование протоколов и маршрутизацию данных между полевыми приборами, центрами управления двигателями (MCC), преобразователями частоты (VFD) или удалёнными подсистемами ввода-вывода и сетью контроллеров верхнего уровня.

Разработанные для эксплуатации в сложных технологических условиях, модуль-шлюз 8C-IP0102 и база IOTA 8C-TPOXA1 имеют заводское конформное покрытие, защищающее внутренние электронные компоненты от атмосферных загрязнений, агрессивной среды и влаги. Комплект в сборе надежно устанавливается внутри стандартных шкафов управления, получает стабилизированное питание системы 24 VDC через шину распределения питания шкафа и оснащен резервированными интерфейсами Fault Tolerant Ethernet (FTE) для высоконадёжной сетевой связи на уровне управления.

Работая как единый коммуникационный шлюз, комплект Honeywell 8C-IP0102 обеспечивает двунаправленную передачу технологических данных, отображение состояния устройств и диагностику полевой шины. Встроенные индикаторы состояния на лицевой панели модуля позволяют обслуживающему персоналу быстро проверять состояние питания, режимы работы и активность связи во время штатной эксплуатации или поиска неисправностей в полевых условиях.

Особенности

• Полный комплект оборудования, включающий модуль 8C-IP0102 и соответствующую базу IOTA 8C-TPOXA1.
• Заводское конформное покрытие всех печатных узлов для защиты от воздействия агрессивной среды.
• Разработан специально для бесшовной интеграции в архитектуры DCS Experion LX Series 8.
• Специализированный интерфейс-шлюз PROFIBUS DP для высокоскоростных сетей устройств полевой шины.
• Два порта RJ-45 Fault Tolerant Ethernet (FTE) на базе IOTA для высокодоступной связи.
• Интегрированные светодиодные индикаторы состояния на передней панели для отображения питания, состояния ЦП и диагностики шинной сети.
• Конструкция с поддержкой горячей замены, позволяющая заменять физический блок без отключения полевой или сетевой проводки.

Применения

• Подключение центров управления двигателями PROFIBUS DP (MCC) и приводов с регулируемой частотой вращения (VFD) к стратегиям управления Series 8.
• Подключение интеллектуальных полевых преобразователей сторонних производителей, газовых хроматографов и стоек дискретного ввода-вывода к Experion LX.
• Интеграция сложной автоматизации установок на базе салазок в унифицированные системы диспетчерского управления DCS.
• Тяжёлые промышленные и морские установки, требующие защиты электроники конформным покрытием от коррозионных газов.

Технические характеристики

Рекомендации по установке

1. Убедитесь, что условия внутри шкафа соответствуют рабочим требованиям: температура окружающей среды от 0 degC до +60 degC, относительная влажность от 5% до 95%, без конденсации.
2. Надёжно закрепите базу IOTA 8C-TPOXA1 на DIN-рейке или монтажном канале шкафа.
3. Убедитесь, что заземление шкафа надлежащим образом соединено, используя цельный медный провод сечением не менее #8 AWG, подключённый от заземляющего зажима IOTA к главной шине защитного заземления переменного тока.
4. Совместите краевые разъёмы печатной платы 8C-IP0102 с ответной розеткой разъёма на базе IOTA 8C-TPOXA1.
5. Плотно прижмите модуль к разъёму IOTA до полной посадки.
6. Затяните вручную крепёжные винты с каждой стороны крышки модуля, чтобы зафиксировать конструкцию на основании IOTA.
7. Затяните передний пластиковый винт на лицевой панели модуля с помощью крестообразной отвёртки №2, не прилагая чрезмерного усилия.
8. Подключите жёлтый кабель FTE-A Cat5 к разъёму FTEA, а зелёный кабель FTE-B Cat5 - к разъёму FTEB на плате IOTA.
9. Подключите экранированные сетевые кабели PROFIBUS с разъёмами DB9 или клеммами к соответствующим разъёмам PBLink на основании IOTA.

Конфигурация / Ввод в эксплуатацию / Замена

Конфигурация и ввод в эксплуатацию

• Установите поворотные переключатели индекса устройства FTE (от 1 до 999) на основании IOTA 8C-TPOXA1 в соответствии с назначенным сетевым адресом в Honeywell Control Builder.
• Подайте системное питание 24 VDC; убедитесь, что модуль загрузился в рабочем состоянии ALIVE или NODB (нет базы данных).
• Загрузите подходящую версию прошивки, соответствующую базовой версии системного программного обеспечения, через Control Builder.
• Выполните операцию "Load with Contents" в Control Builder для передачи сетевых конфигураций, карт устройств-ведомых и стратегий управления.

Рекомендации по замене

• Требование вывода из процесса: Перед техническим обслуживанием модуля убедитесь, что соответствующий контур управления или сегмент процесса переведён в безопасное автономное состояние.
• Снятие модуля: Ослабьте два винта боковой крышки и пластиковый винт передней панели. Осторожно вытяните модуль прямо из разъёма основания IOTA 8C-TPOXA1.
• Установка модуля: Установите сменный модуль 8C-IP0102 на имеющееся основание IOTA, затянув все боковые винты и передний пластиковый винт.
• Восстановление: После проверки питания и перехода модуля в состояние ALIVE или NODB загрузите соответствующую прошивку и выполните команду "Load with Contents" в Control Builder.

Соответствие требованиям и сертификация

• Электромагнитная совместимость (EMC): EN 61326-1:2006, IEC 61326-1:2005
• Директива по низкому напряжению (LVD) / Безопасность: EN 61010-1:2010
• Директивы: 2004/108/EC (Директива по электромагнитной совместимости), 2006/95/EC (Директива по низкому напряжению)
