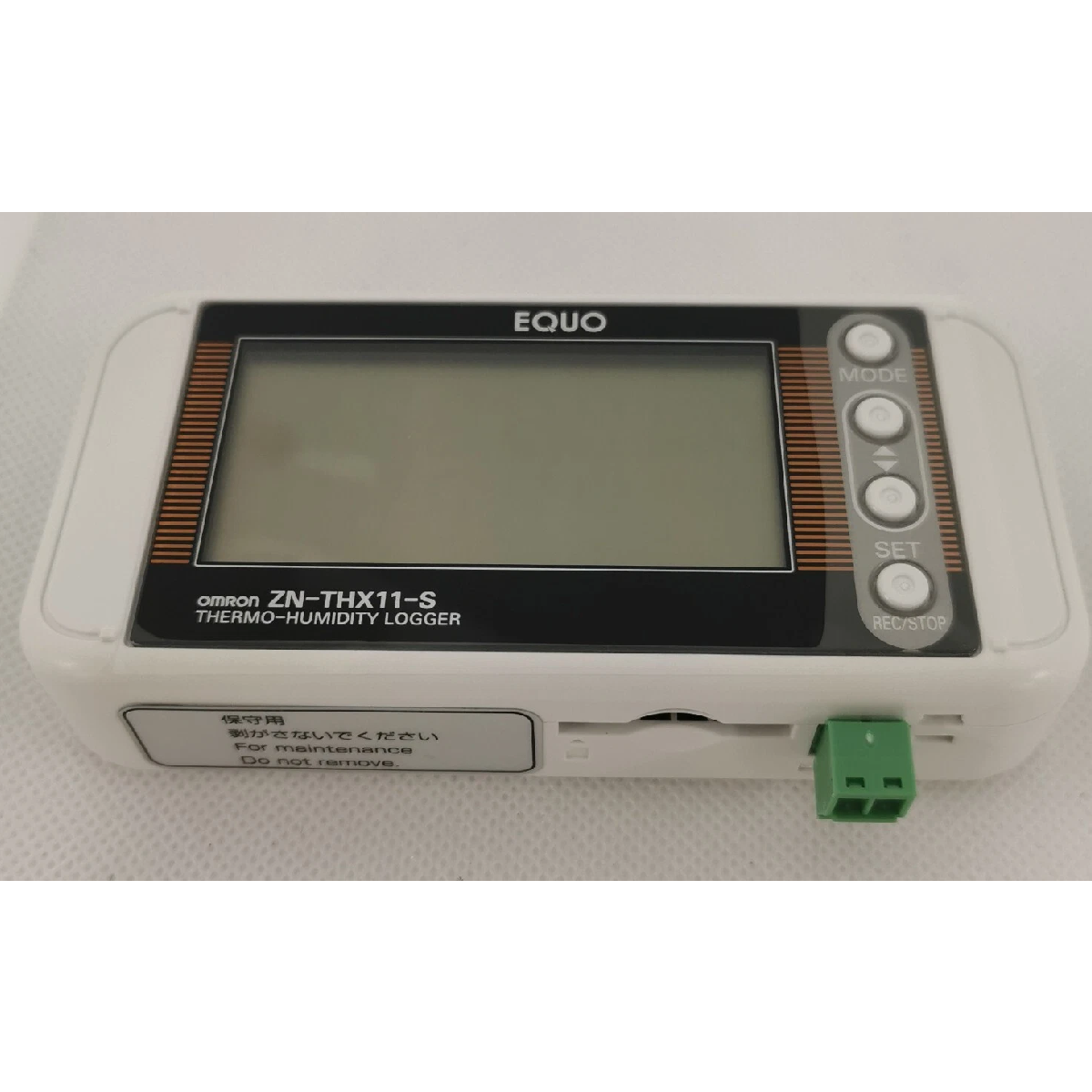

Omron ZN-THX11-SA Регистратор температуры и влажности

Описание

Omron ZN-THX11-SA — специализированное устройство станции, разработанное для промышленного мониторинга окружающей среды и ведения журналов. Работает совместно с внешней головкой датчика для записи и отслеживания параметров температуры воздуха и относительной влажности в критически важных производственных зонах, чистых помещениях и складских помещениях. Устройство использует цифровой дисплей на передней панели для мгновенного визуального подтверждения локальных параметров, одновременно выполняя обработку данных в реальном времени на основе поступающей информации с датчика. Собранные записи сохраняются локально во внутренней памяти или записываются напрямую на съемные твердотельные носители. Совместимо со стандартными внешними источниками питания и дополнительными резервными аккумуляторами, что гарантирует непрерывную безопасность сбора данных для чувствительных фармацевтических, электронных и пищевых производств.

Особенности

• Бесшовная синхронизация plug-and-play со специализированными датчиками температуры и влажности.
• Двухступенчатый 5-значный цифровой дисплей для одновременного просмотра параметров или статуса.
• Многоуровневые аппаратные интервалы измерений от секунд до часового отслеживания.
• Два режима работы, позволяющие оптимизировать систему для активной отчетности или энергосберегающего хранения данных.
• Поддержка интерфейса съемной карты памяти для безопасного офлайн-резервного копирования данных и развертывания конфигураций.
• Интегрированная выходная портовая система сигнализации для прямого подключения к вспомогательным устройствам предупреждения.

Применения

• Производственные объекты полупроводников и проверка климата в чистых помещениях.
• Склады фармацевтического распределения и климатически контролируемые зоны хранения.
• Аудит температуры и влажности на предприятиях пищевой и напитковой промышленности.
• Серверные помещения и управление критическими условиями в дата-центрах.
• Калибровочные лаборатории и мониторинг среды для точных испытаний.

Технические характеристики

Производительность и системная ёмкость

Требования к питанию

Экологические

Механические

Подключения / интерфейсы

Руководство по установке

• Настройка монтажа: Разместите блок регистратора вдали от поверхностей, подвергающихся сильной вибрации или механическим ударам. Убедитесь, что передняя панель остается четко доступной для сканирования инженерным персоналом.
• Снятие напряжения с кабеля: Зафиксируйте прилагаемый ферритовый сердечник на входящих линиях постоянного тока рядом с разъемом подключения, чтобы минимизировать электромагнитные помехи (EMI/RFI) на чувствительных показаниях датчиков.
• Прокладка датчиков: Держите соединительный кабель, связывающий базу регистратора с термо-влажностным датчиком, отдельно от силовых кабелей большой мощности, моторных щитков или линий с высоким током.
• Защита от влаги: Корпус блока станции рассчитан на относительную влажность до 85%; его необходимо защищать от прямого попадания жидкости, брызг воды и конденсирующихся атмосфер.
• Обращение с батареей: При использовании устройства в режиме работы только от батареи применяйте никель-металлгидридные (NiMH) элементы и установите логику устройства в спящий режим для поддержания стандартных длительных циклов выборки.

Часто задаваемые вопросы

• С каким внешним зондом совместима эта база для мониторинга окружающей среды?
• Он подключается напрямую к серии датчиков температуры и влажности Omron Thermo-Humidity Sensor Head с обозначением ZN-THS@@-S.
• Можно ли получить данные регистрации без прерывания питания системы?
• Да, файлы данных, записанные на съемную SD-карту, можно извлечь согласно стандартным протоколам обслуживания на месте.
• Каково максимальное количество записей, доступных во встроенной памяти?
• Встроенная внутренняя память может хранить примерно 8500 независимых точек данных до необходимости извлечения данных.
• Какую SD-карту рекомендует завод для стандартных применений?
• Рекомендуемый заводской номер детали для проверки системы — твердотельная карта памяти OMRON HMC-SD291.
• Как получить максимальные, минимальные и средние значения параметров?
• Настройка математических функций позволяет переключаться между мгновенными значениями, максимумами, минимумами и средними на переднем LCD-экране.
• В комплекте с основным модулем регистрации поставляется внешний трансформатор или адаптер?

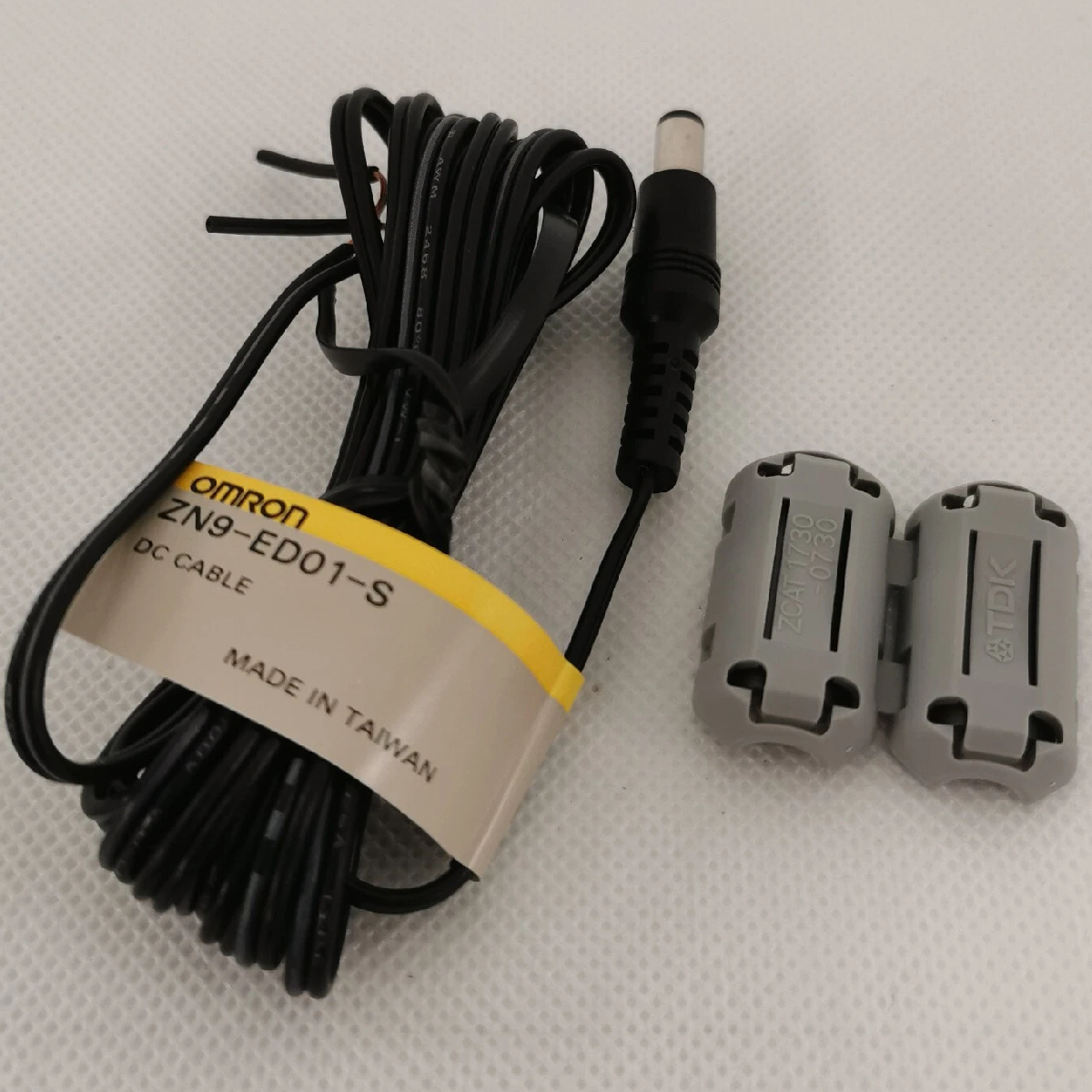

• В комплект входят прямой DC-кабель, разъем для сигнала тревоги, инструкция и диск с утилитами. Выбор сетевого адаптера переменного тока зависит от региональных требований.
• Может ли этот регистратор работать непрерывно в течение нескольких месяцев без подключения к электросети?
• Да, устройство может работать примерно 1 год на 2 батарейках AAA NiMH при использовании режима сна с интервалом измерения 10 минут и без SD-карты.
• Какие действия следует предпринять, если в измерительной камере образуется конденсат?
• Станция работает в диапазоне от 20% до 85% относительной влажности без конденсации. Если влага накапливается, отключите питание и дайте системе полностью высохнуть.
• Какая информация отображается на двухуровневом экране?
• Двойной 7-сегментный 5-значный дисплей позволяет операторам одновременно просматривать многопараметрические журналы, такие как температура вместе с показаниями влажности.
• Как часто станция сканирует окружающую среду для обновления параметров?
• Цикл выполнения регулируется с шагами 10 с, 20 с, 30 с, 1 мин, 2 мин, 5 мин, 10 мин, 20 мин, 30 мин, до 1 часа.
