1 / 6

ABB

ABB SattCon 05 Узкий программируемый контроллер

SKU SATTCON05

В наличии

12-month warranty
Free returns within 30 days

Производитель: ABB
Номер продукта: SATTCON05
Origin Швеция
Тип продукта: Контроллеры
Штрихкод: 85389091
Оплата: Банковский перевод (T/T), Western Union
Вес: 0.5 kg
Размеры: 25 см x 12 см x 10 см
Порт отправления: Сямынь
Гарантия: 12 месяцев

Product Description

Описание

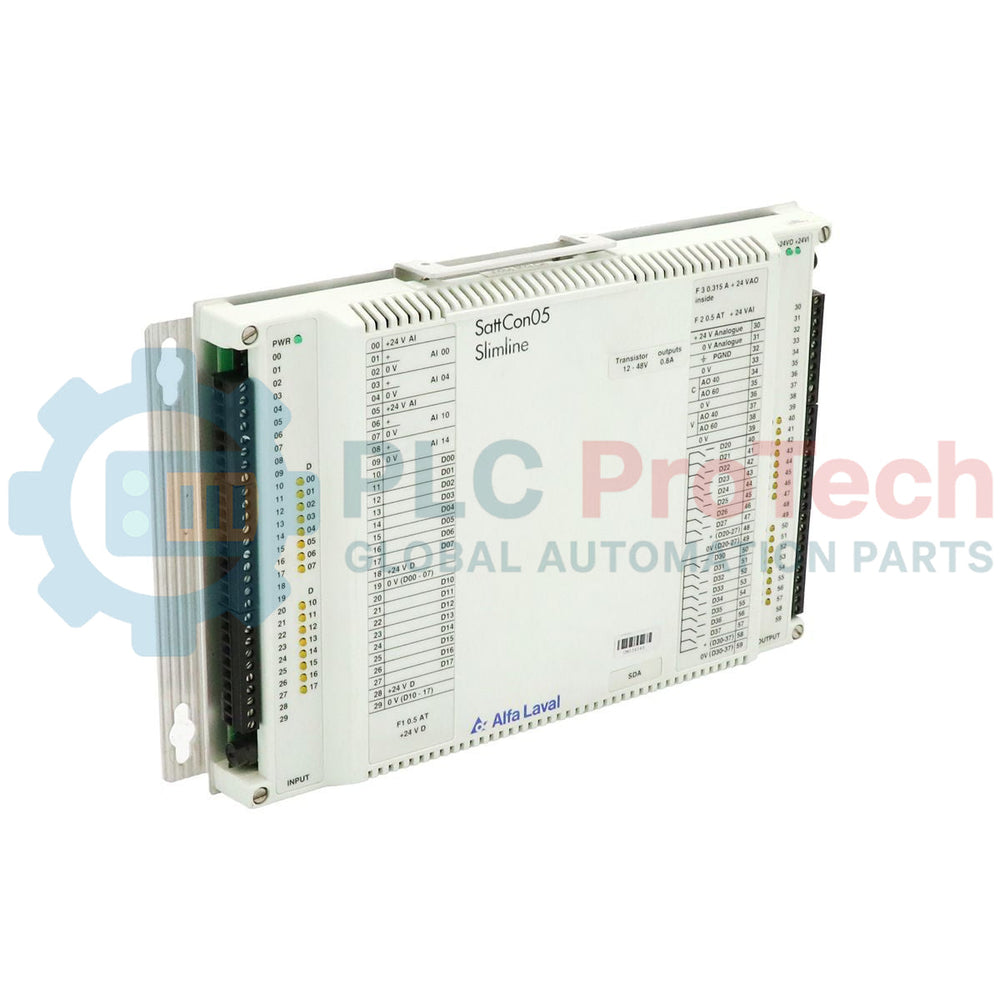

SattCon 05 Slimline — это компактный программируемый контроллер, произведённый компанией ABB, который обеспечивает индивидуальную автоматизацию для малых и средних промышленных процессов и управления машинами. Работая как автономная модульная система, это устройство выполняет как аналоговые, так и цифровые задачи управления с помощью интегрированного набора логических, блокировочных, арифметических и функций обработки данных. Архитектура поддерживает до четырёх различных процессорных плат — включая серии CU05-25 и CU05-45 — а также универсальные модули ввода/вывода для беспрепятственной связи с полевыми устройствами через сети COMLI или SattBus. Такая конструкция максимально эффективно использует пространство панели и обеспечивает высокоскоростное выполнение рутинных задач в различных автоматизированных средах.

Особенности

Сочетает компактный формат с гибкостью модульной архитектуры системы
Поддерживает интегрированные PID-регуляторы и расширенные арифметические функции для управления процессами
Позволяет программировать офлайн и онлайн с использованием стандартных терминалов VDU или персональных компьютеров с программным обеспечением DOX 10 или DOX5
Оснащён встроенными последовательными портами, настроенными для связи с VDU, принтером и сетями с передачей токена
Включает обширные возможности обработки текста с поддержкой до 512 строк для событий, сигналов тревоги и диалогов с оператором
Использует высоко гибкий набор команд, позволяющий создавать сложные конфигурации автоматизации и последовательностей

Применение

Системы управления промышленными процессами малого и среднего масштаба
Автоматизированное управление машинами и конфигурации логических блокировок
Распределённые заводские сети с использованием протоколов COMLI или SattBus

Технические характеристики

Параметр	Характеристика
Производитель	ABB
Семейство продуктов	SattCon 05 Slimline
Тип процессора	Dallas 80C320 или эквивалент
Память программы	25 Кбайт доступно для программы ПЛК (CMOS RAM)
Резервное копирование памяти	CMOS RAM с батарейным питанием
Срок службы батареи	Около 3 лет в работе / 5 лет в хранении при 25 °C
Время выполнения битовой инструкции	Обычно 1,2 мкс на инструкцию
Время выполнения словесной инструкции	Обычно 20 мкс на инструкцию
Максимальное количество расширительных модулей ввода/вывода	До 3 расширительных модулей помимо базового блока
Внутренние ячейки памяти	3072 ячейки (уменьшается на количество аппаратных входов/выходов)
Таймеры	64
Счётчики	64
Регистры	28000 (16-битные)
Секвенсоры	256 секвенсоров по 100 шагов каждый
Текстовые сообщения	512 строк (по 32 символа каждая)
Максимальное количество узлов SattBus	До 120 узлов
Максимальная длина линии SattBus	2000 м

Руководство по установке

Крепко установите базовый блок контроллера внутри корпуса панели управления для снижения вибраций и оптимизации пространства.
Соединяйте расширительные платы ввода/вывода короткими ленточными кабелями, поставляемыми с каждым дополнительным модулем.
Проверьте, чтобы суммарная длина ленточного кабеля от основного модуля до последнего расширительного блока не превышала 2,7 м.
Обеспечьте правильную прокладку полевых проводов и изоляцию линий связи для минимизации электромагнитных помех при высокоскоростной работе.

Соответствие и сертификаты

Маркировка CE
Сертификация UL

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Какова максимальная емкость расширения системы?

Конфигурация системы позволяет подключать максимум три блока расширения ввода-вывода к основной базовой единице.

Какие программные инструменты рекомендуются для настройки устройства?

Программирование, тестирование и документация системы выполняются с помощью персонального компьютера, совместимого с IBM, на котором установлено программное обеспечение DOX 10 или DOX5.

Каков ожидаемый срок службы резервной батареи памяти программы?

Резервная батарея обеспечивает примерно 3 года работы при непрерывном использовании и до 5 лет при хранении при температуре 25 °C.

Какой тип архитектуры памяти используется для защиты управляющей программы?

Управляющая программа хранится в CMOS RAM с резервным питанием от батареи, объем доступного пространства для программы составляет 25 Кбайт.
