Обзор продукта

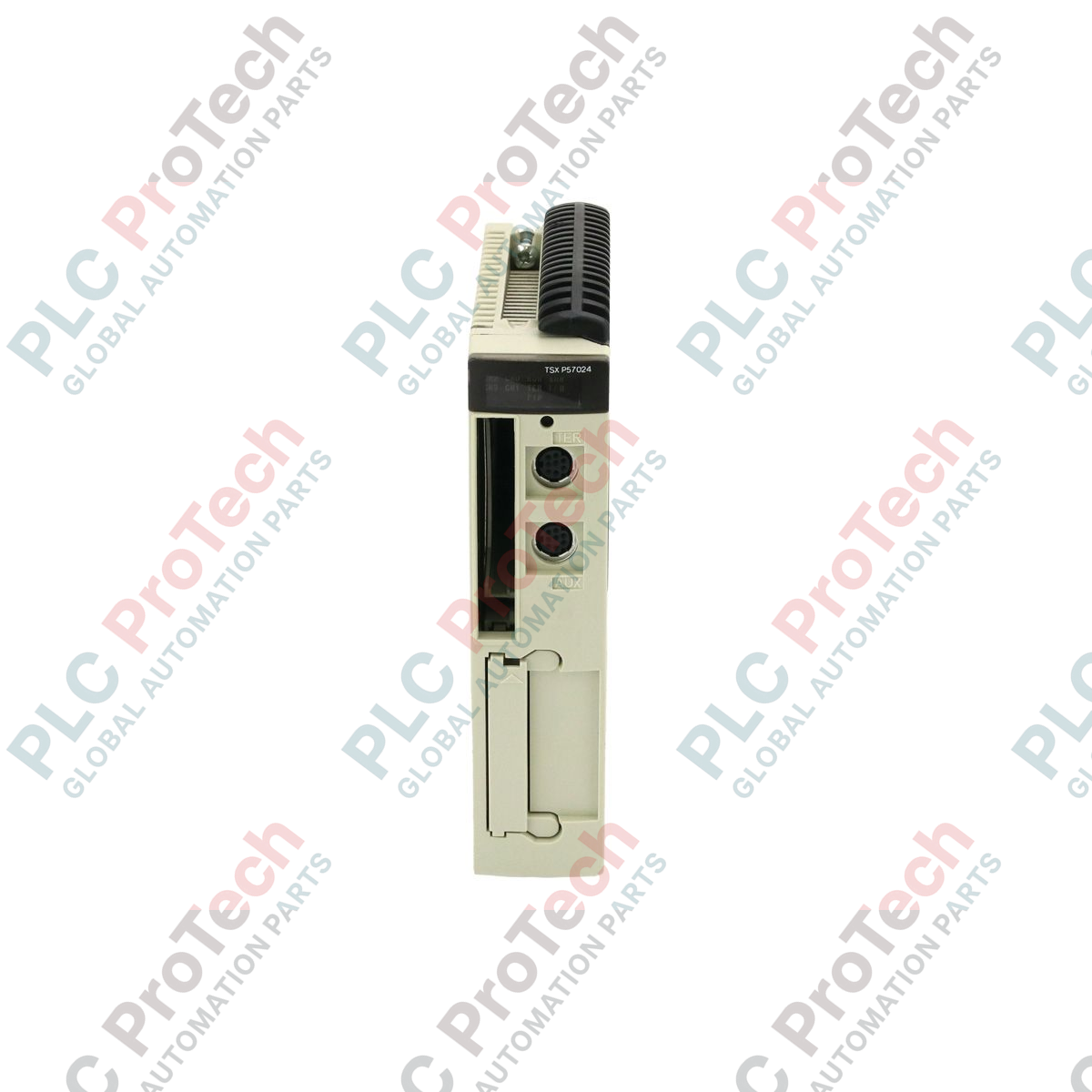

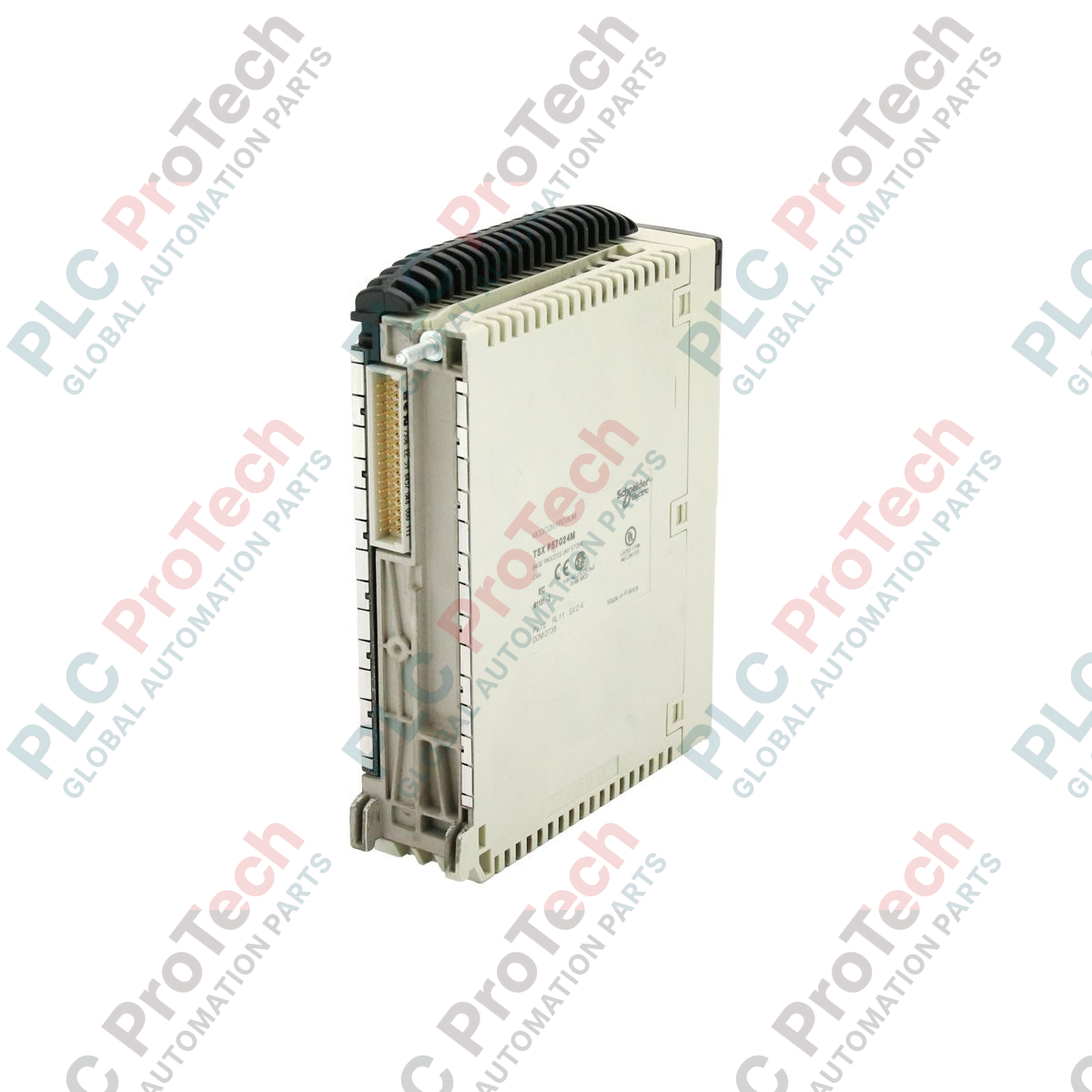

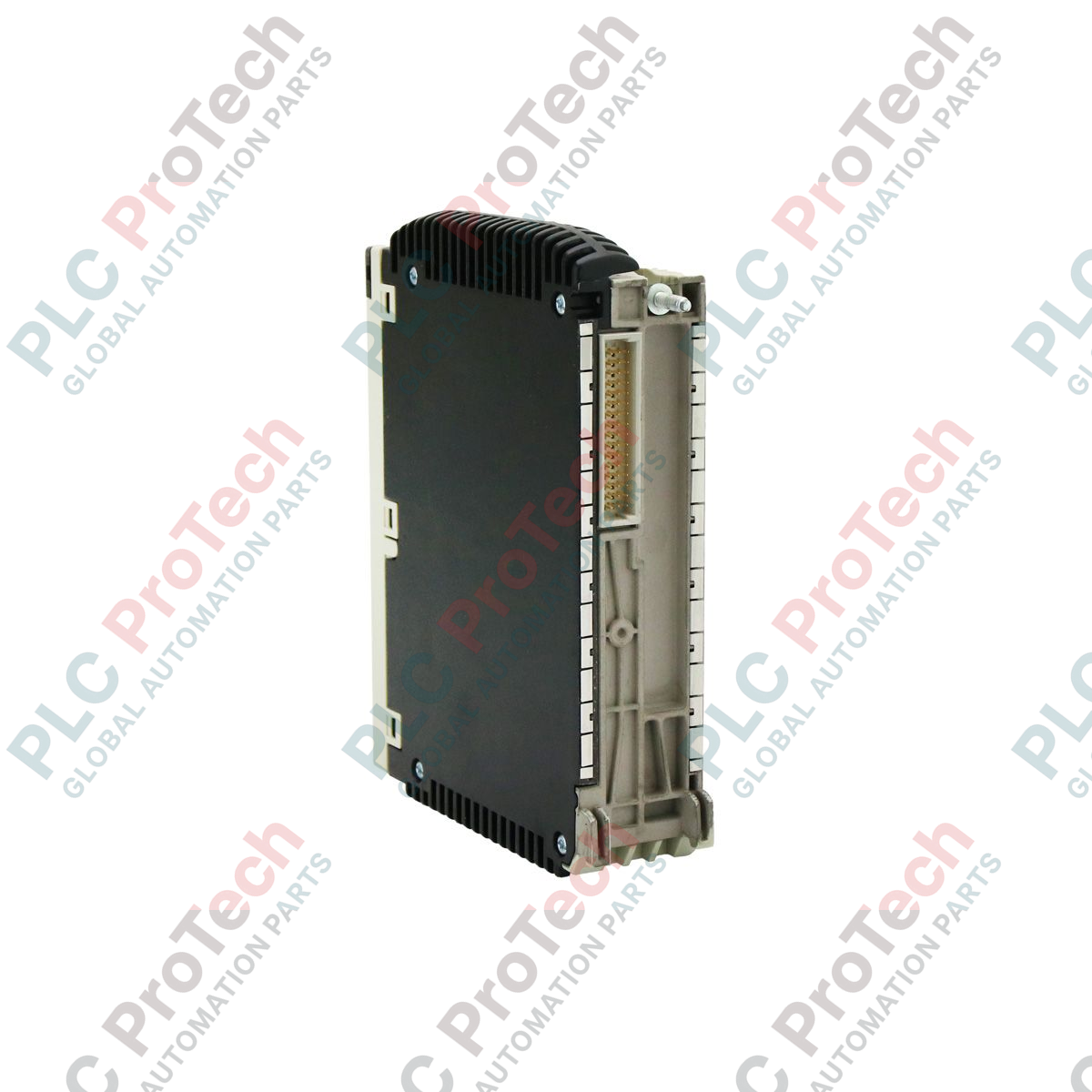

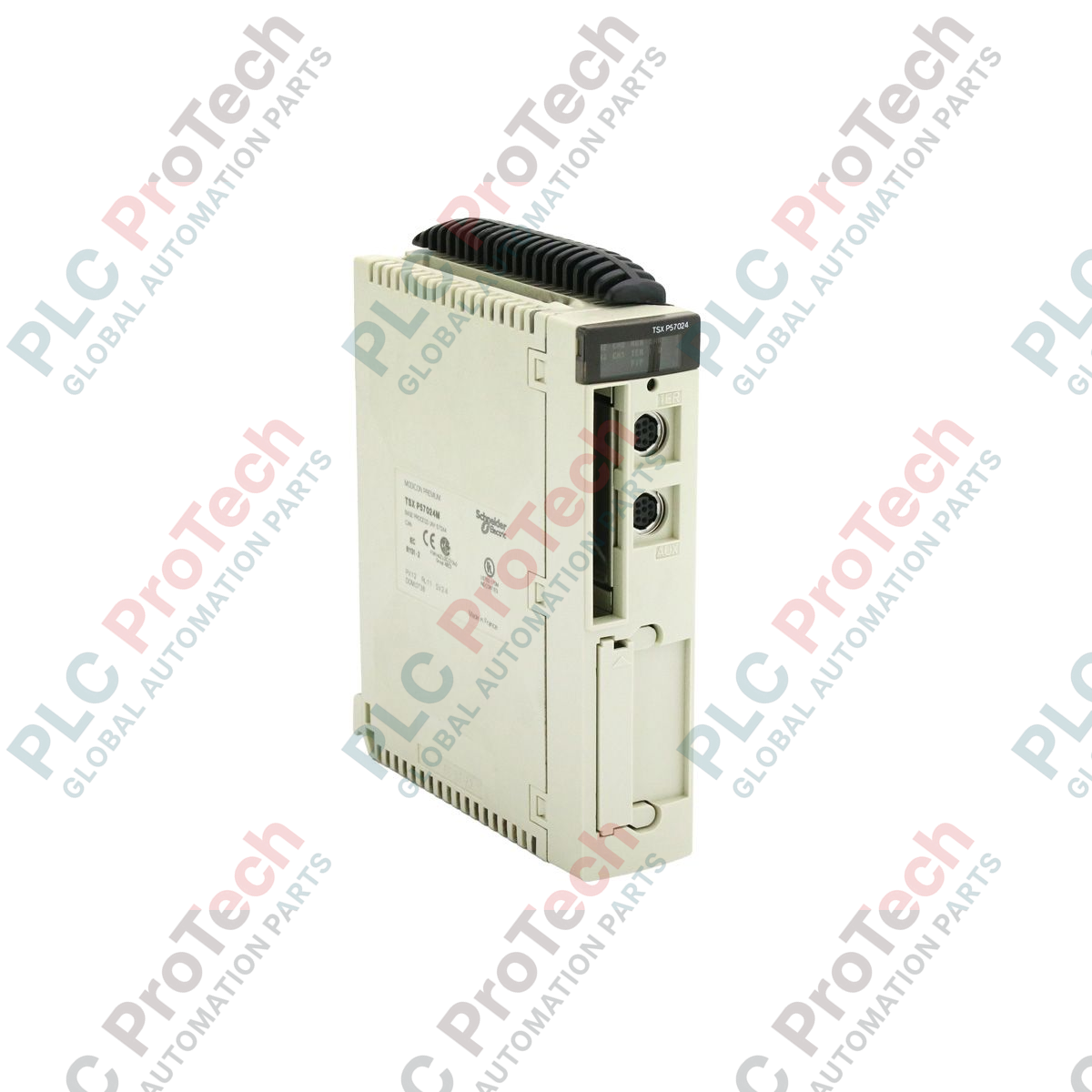

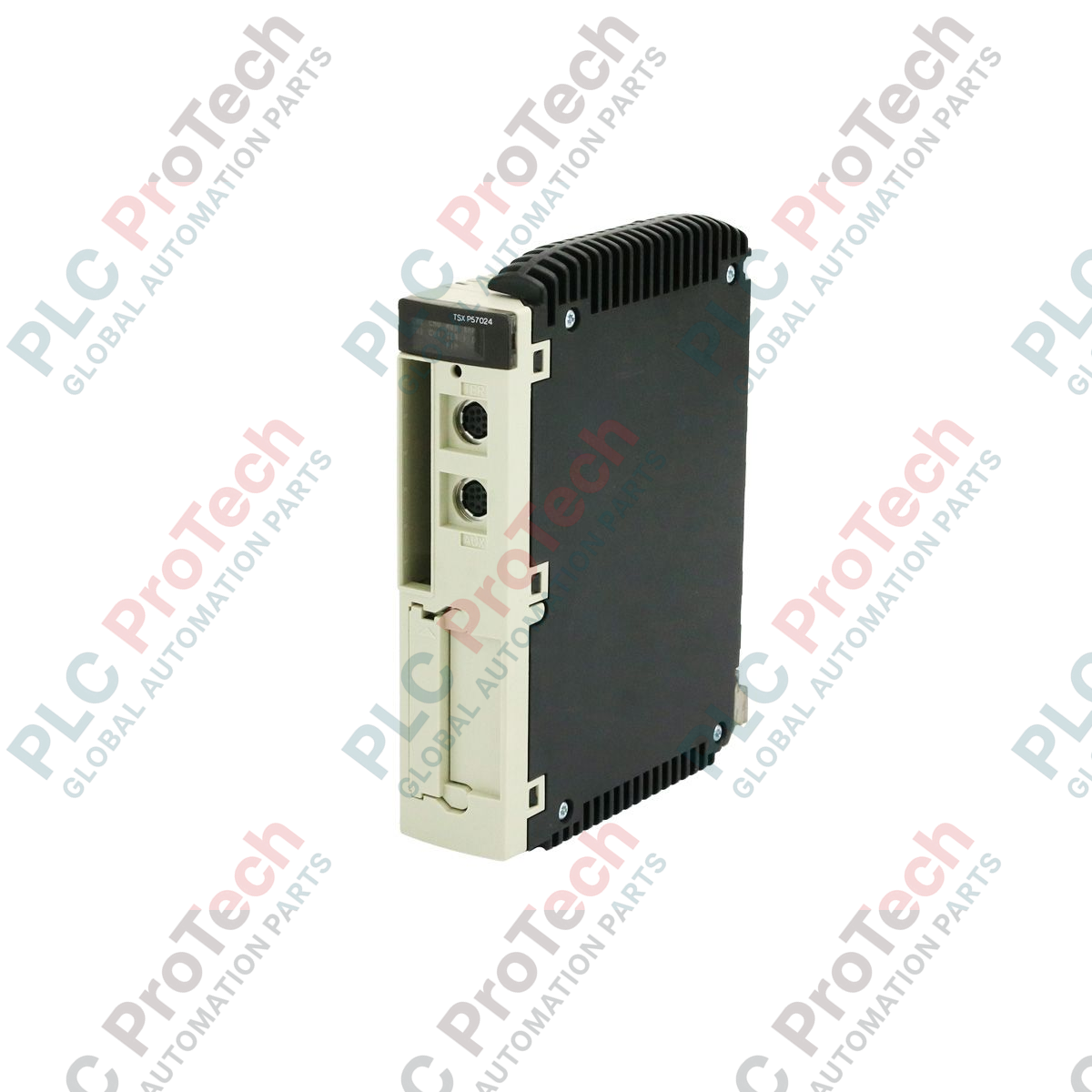

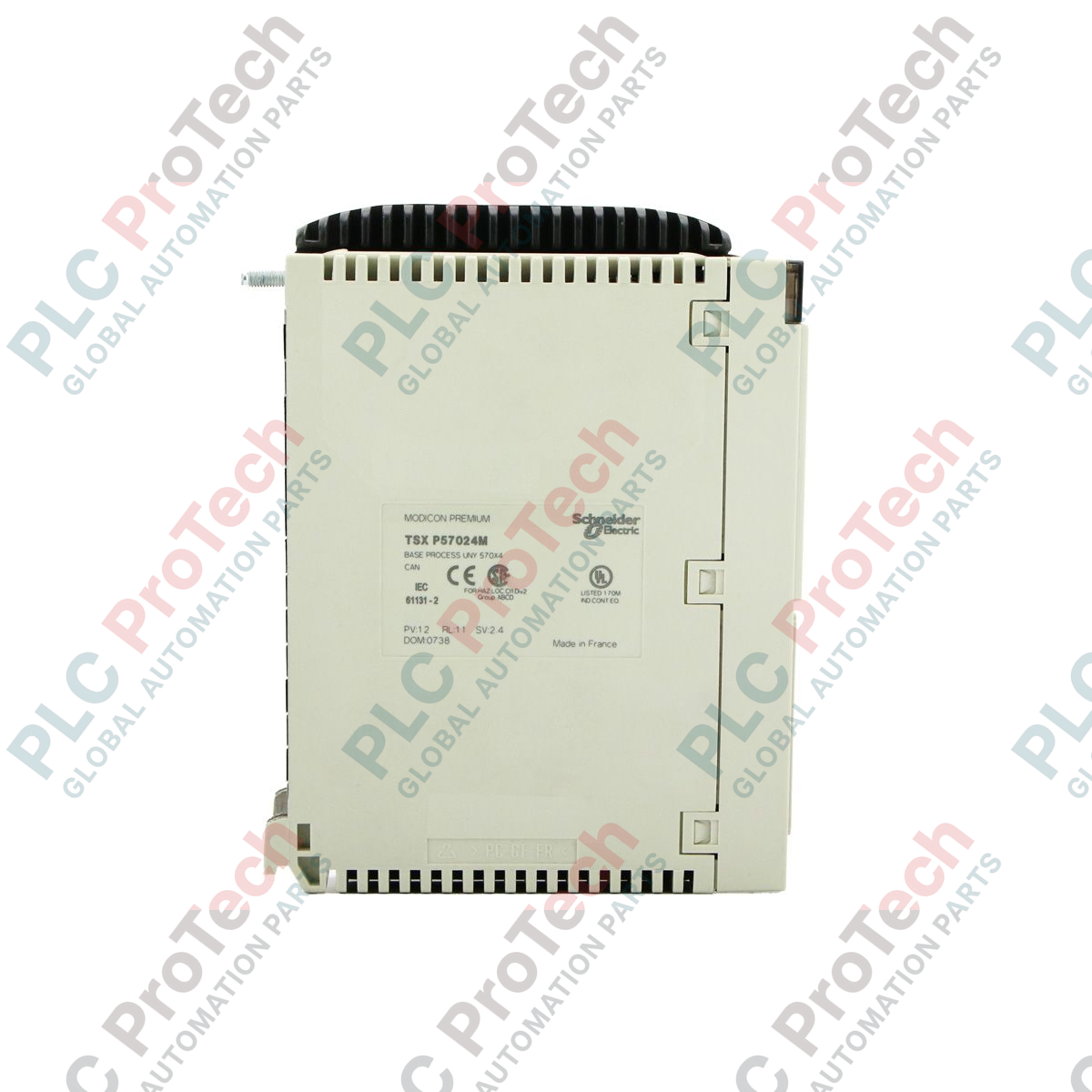

 TSXP57024M  — процессор стандартного формата в составе платформы автоматизации  Modicon Premium , разработанный для высокоскоростного промышленного управления и гибкого управления распределёнными модулями ввода-вывода. Будучи универсальным ЦП среднего класса, он поддерживает до 1024 дискретных точек ввода-вывода и до 80 аналоговых каналов. Его архитектура оптимизирована для средних и крупных приложений в промышленном производстве, водоочистке и инфраструктуре, обеспечивая детерминированную среду выполнения с 48 Кслов внутренней памяти.  TSXP57024M отличается широкими коммуникационными возможностями: он оснащён встроенными терминальным и вспомогательным портами для подключения человеко-машинного интерфейса или программирования, а также слотом PCMCIA для интеграции высокоуровневых промышленных шин, таких как Modbus+, FIPIO или RS 485.

Техническая конфигурация

Аппаратная часть  TSXP57024M разработана с учётом модульного масштабирования и высокой производительности:

• Архитектура памяти: Оснащён 48 Кслов внутренней памяти (K16), с поддержкой расширения памяти до 128 Кслов с помощью карт PCMCIA для ведения обширных журналов данных и реализации сложной логики.

• Возможности расширения: Поддерживает до 16 стоек (с 4/6/8 слотами) или 8 стоек (с 12 слотами), обеспечивая доступ в общей сложности к 96 физическим слотам модулей.

• Встроенные порты: Оснащён двумя 8-контактными разъёмами mini-DIN (неизолированный RS 485):

• Порт TER: Подаёт напряжение 5 В на терминалы FTX или ПК; по умолчанию работает как ведущий узел UNI-TELWAY со скоростью 19200 бод.

• Порт AUX: Предназначен для человеко-машинного интерфейса или принтеров; питание не подаёт.

• Специализированные каналы: Поддерживает 24 канала для специализированных приложений (например, высокоскоростного счёта или управления движением) и до 4 ведущих устройств шины AS-i.

• Связь через PCMCIA: Расположенный на передней панели слот Type 3 поддерживает многопротокольные карты, включая TSX SCP 111 (RS 232), TSX MBP 100 (Modbus+) и TSX MDM 10 (модем).

Технические характеристики

Часто задаваемые технические вопросы

В какой слот следует устанавливать процессор стандартного формата TSXP57024M?

Положение установки зависит от используемого блока питания. При использовании стандартного блока питания (TSX PSY 1610/2600) процессор рекомендуется устанавливать в  позицию 00. При использовании блока питания двойного формата (TSX PSY 3610/5500) процессор необходимо устанавливать в  позицию 01.

В чём разница между портами TER и AUX?

Оба порта представляют собой разъёмы mini-DIN RS 485, однако  порт TER подаёт напряжение 5 В на периферийные устройства, такие как портативные терминалы или преобразователи RS-232/485.  Порт AUX предназначен только для передачи данных и обычно используется для подключения человеко-машинных интерфейсов или принтеров с собственным источником питания.

Можно ли заменять коммуникационную карту PCMCIA без отключения питания?

Нет. Согласно документации, перед установкой или извлечением любой коммуникационной карты или карты памяти PCMCIA необходимо  ОТКЛЮЧИТЬ ПИТАНИЕ процессора, чтобы предотвратить повреждение электроники или сбои системы.

Руководство по проектированию и установке

• Надёжное крепление процессора: При установке  TSXP57024M убедитесь, что фиксаторы полностью защёлкнуты. Во время установки блок питания стойки всегда должен быть  ОТКЛЮЧЁН , чтобы избежать искрения на контактах объединительной платы.

• Расширение памяти: Если приложению требуется более 48 Кслов, используйте слот расширения PCMCIA. Всегда проверяйте состояние батареи карты PCMCIA (если она предусмотрена), чтобы обеспечить сохранность данных при перезапуске системы после отключения питания.

• Прокладка кабелей mini-DIN: В портах TER и AUX используются хрупкие 8-контактные разъёмы. Для соединений UNI-TELWAY на больших расстояниях используйте блок изоляции  TSX P ACC 01 , обеспечивающий защиту от импульсных перенапряжений и гальваническую развязку между ПЛК и сетью.

• Защита от вибрации и обеспечение теплового зазора: Устанавливайте стойку горизонтально, чтобы обеспечить естественную конвекцию тепла. Оставляйте не менее 100 мм свободного пространства сверху и снизу модуля, чтобы поддерживать рабочую температуру в пределах номинального диапазона  от 0 до 60 °C .
