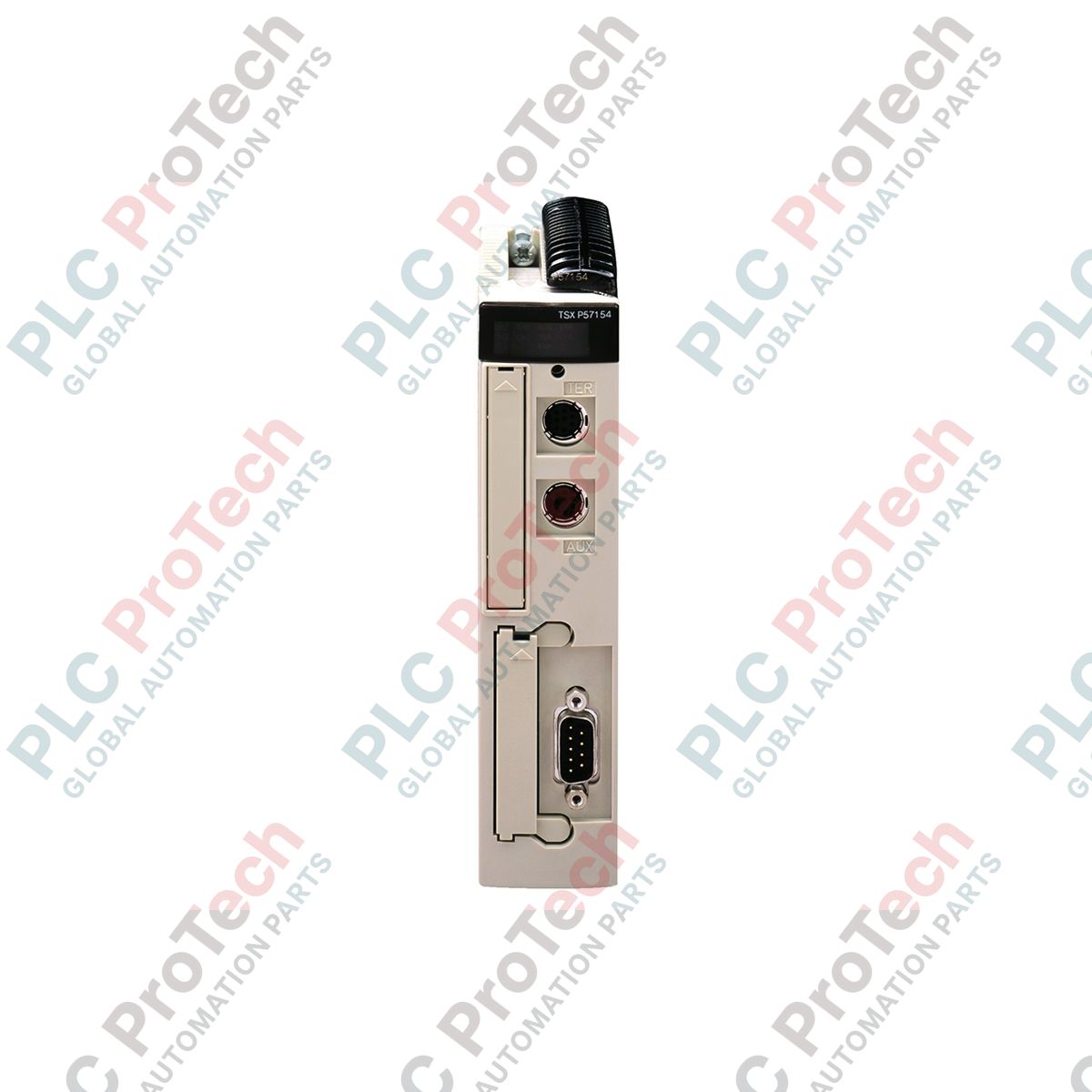

Процессор Schneider Electric Modicon Premium PL7 TSXP57153MC

Обзор продукта

TSXP57153MC — это высокопроизводительный процессор с одним форматом, входящий в линейку Schneider Electric Modicon Premium. Разработанный для высокоскоростной промышленной логики, этот ЦПУ оптимизирован для программной среды PL7, обеспечивая надежное решение для автоматизации среднего и крупного масштаба. Работая с потреблением тока 530 мА при 5 В постоянного тока, TSXP57153MC обеспечивает детерминированное управление, необходимое для синхронизированных производственных линий, систем обработки материалов и сложного регулирования процессов. Его односекционный формат позволяет создавать высокоплотные конфигурации в стойке Premium, максимально эффективно используя пространство шкафа управления. Как устаревающий компонент, этот процессор является важным наследием для команд технического обслуживания, отвечающих за поддержание существующей инфраструктуры и обеспечение непрерывности работы без необходимости немедленной полной миграции системы.

Техническая конфигурация

TSXP57153MC предназначен для работы в качестве центрального элемента модульной системы автоматизации:

• Логика процессора: специально настроена для программного обеспечения PL7 (Junior/Pro), поддерживает широкий набор функциональных блоков, ПИД-регулирование и операции с плавающей точкой.

• Энергоэффективность: оптимизированная внутренняя схема с потреблением 530 мА от шины 5 В постоянного тока, обеспечивающая низкое тепловыделение и стабильную работу.

• Гибкость коммуникаций: оснащён встроенными портами Ter/Aux и совместим с различными PCMCIA-картами для подключения по Modbus, FIPway или Ethernet.

• Управление вводом/выводом: способен управлять тысячами дискретных и аналоговых точек ввода/вывода на локальных и удалённых стойках (через X-Bus или FIPIO).

• Прочная конструкция: разработан для работы в условиях промышленной вибрации и электромагнитных помех, весит 0,61 кг, что обеспечивает механическую устойчивость в стойке.

Технические характеристики

Технические вопросы и ответы

Совместим ли TSXP57153MC с Unity Pro (EcoStruxure Control Expert)?

Обозначение "MC" и его происхождение в первую очередь связаны с программной средой PL7. Хотя некоторые процессоры Premium можно мигрировать на Unity Pro, TSXP57153MC лучше использовать как прямую замену существующим системам с программированием PL7 для обеспечения 100% совместимости логики и коммуникаций.

Включает ли этот процессор внутреннюю память или требуется карта PCMCIA?

Этот модуль содержит внутреннюю оперативную память для выполнения программ, но для энергонезависимого хранения приложений и резервного копирования настоятельно рекомендуется использовать совместимую карту памяти PCMCIA (например, серии TSXMRPC или TSXMFPP).

Как устранить ошибку с индикатором "HALT" на передней панели?

Светодиод "HALT" обычно указывает на блокирующую системную ошибку или тайм-аут сторожевого таймера. Это может быть вызвано ошибкой программного цикла, аппаратной несовместимостью или неисправным модулем ввода/вывода на шине. Для чтения диагностического буфера с кодом ошибки необходимо подключиться к системе через программное обеспечение PL7.

Руководство по проектированию и установке

Установка в стойку и заземление

При установке TSXP57153MC в стойку серии TSXRKY убедитесь, что питание отключено. Односекционный модуль должен быть полностью вставлен в разъём задней панели перед затягиванием верхних и нижних крепёжных винтов. Убедитесь, что заземляющий клеммник стойки подключён к низкоомной заземляющей шине для защиты внутренней схемы с потреблением 530 мА от высокочастотных помех и переходных процессов.

Обслуживание памяти и батареи

TSXP57153MC использует внутреннюю батарею (обычно расположенную в блоке питания или самом ЦПУ в зависимости от версии) для сохранения содержимого оперативной памяти при отключении питания. Поскольку это устаревающий продукт, рекомендуется менять батарею каждые 2 года и поддерживать актуальную "золотую копию" приложения PL7 на внешней Flash-карте PCMCIA для предотвращения потери данных.

Безопасность портов связи

Порты Ter и Aux используют не изолированные сигналы RS485. При подключении ПК для программирования или HMI всегда используйте рекомендованные экранированные кабели Schneider Electric (например, TSXPCX1031). Избегайте "горячего" подключения коммуникационных кабелей в условиях высокого потенциала между заземлениями оборудования, чтобы предотвратить повреждение драйвера связи ЦПУ.
