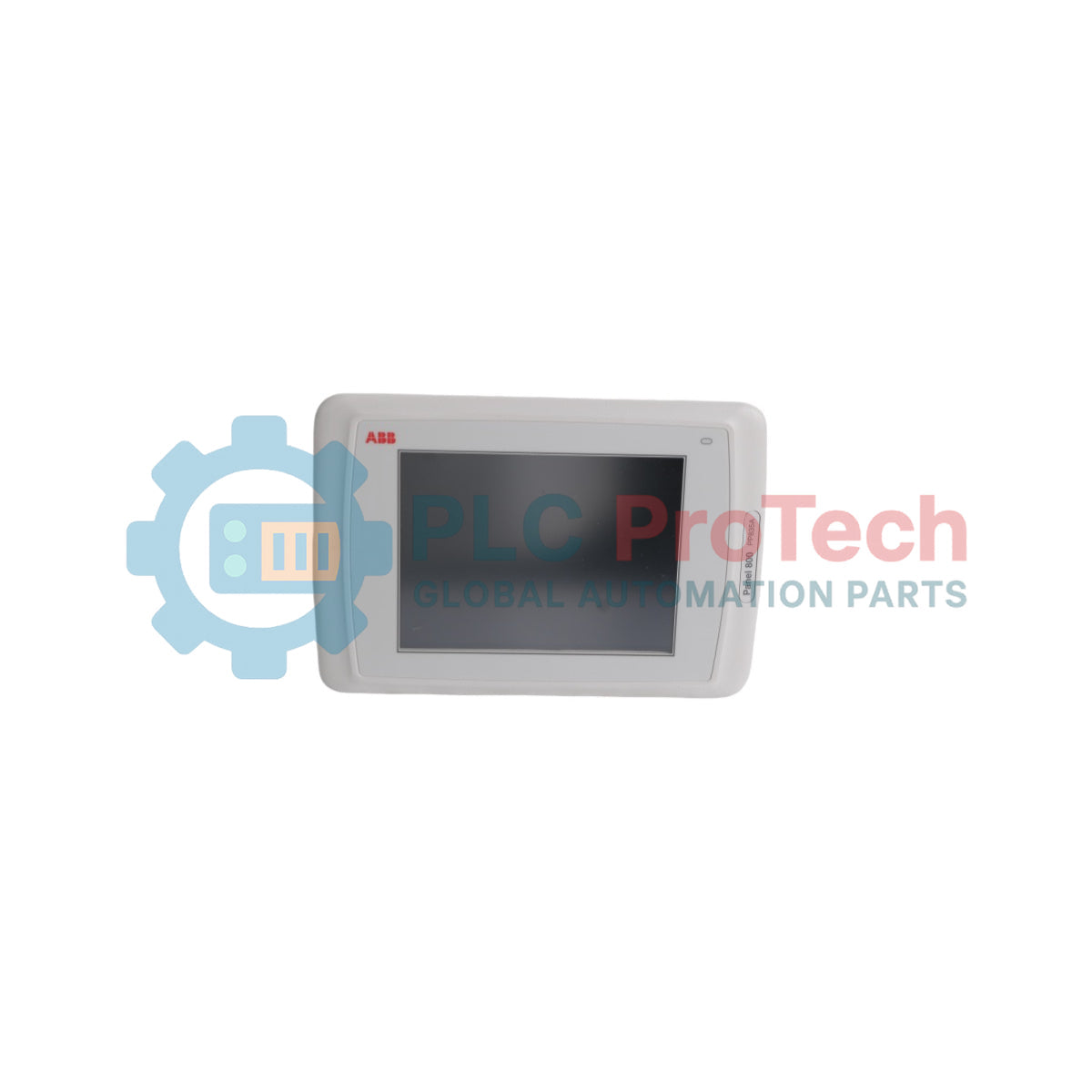

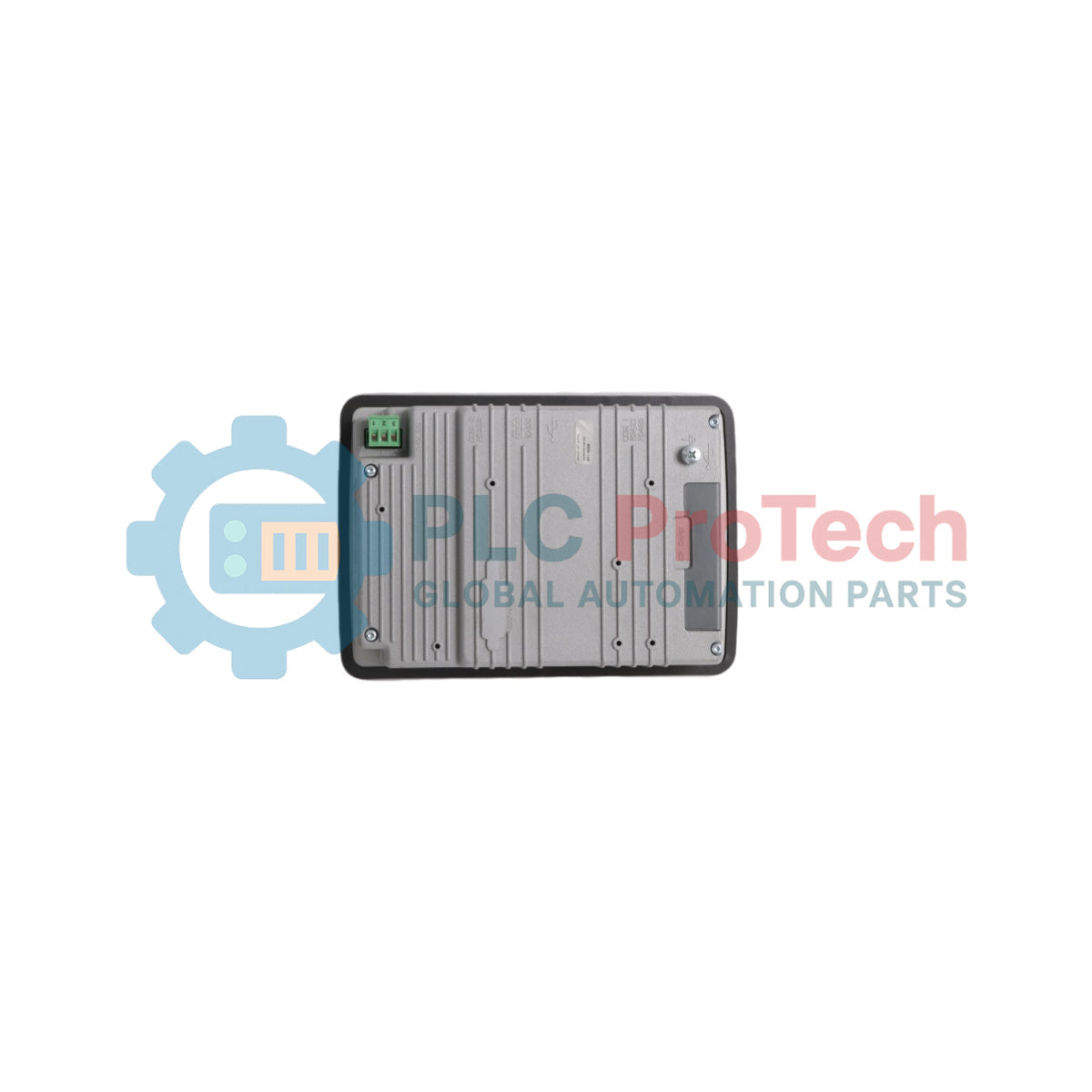

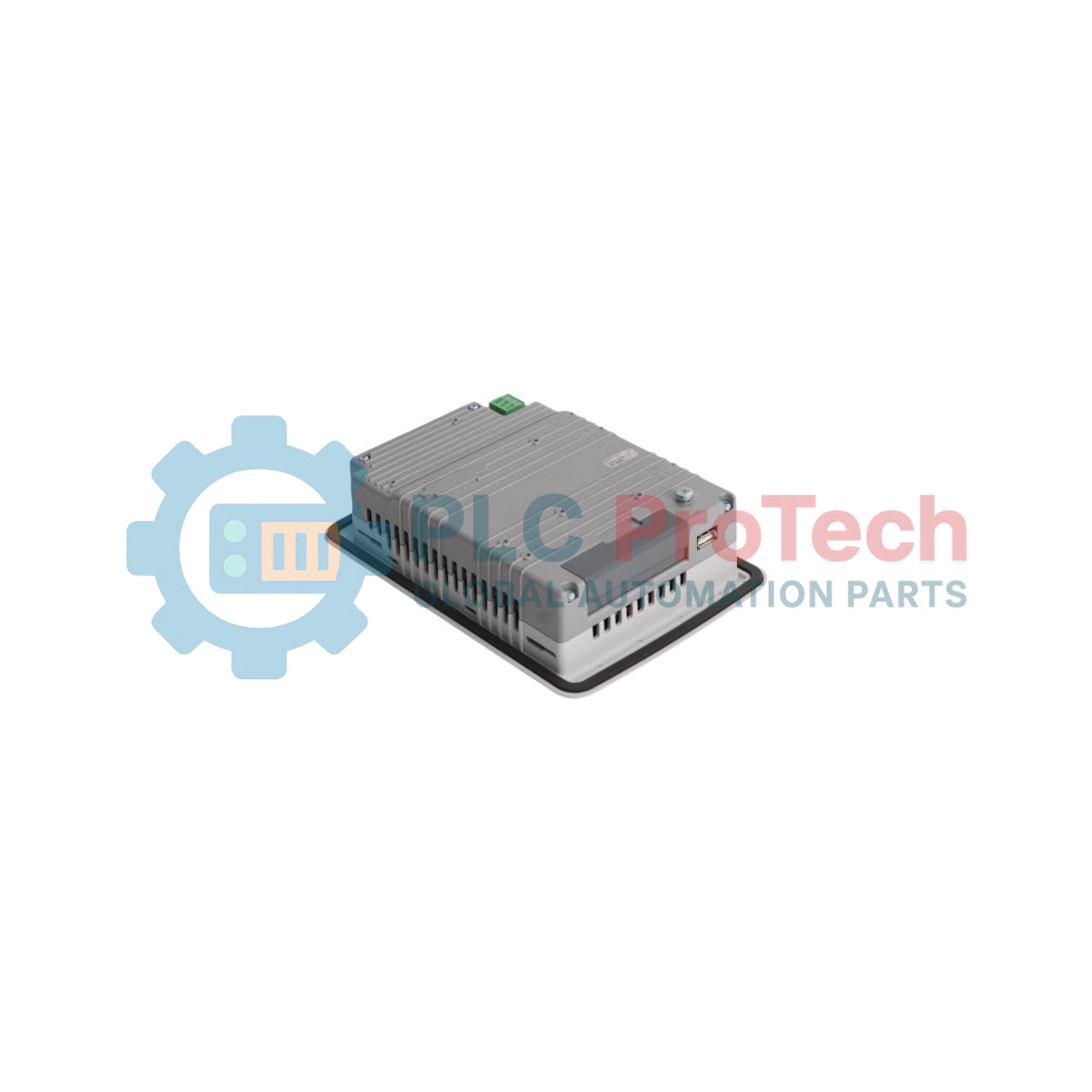

ABB 3BSE042234R2 PP835A แผงควบคุมผู้ปฏิบัติงาน Panel 800

SKU PP835A 3BSE042234R2

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: PP835A 3BSE042234R2
Country of origin:สวีเดน
Product Type: แผงสัมผัส
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1480g
Dimensions: 180 มม. x 270 มม. x 76.5 มม. (สูง x ลึก x กว้าง)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

PP835A คือแผงสัมผัสสำหรับผู้ปฏิบัติงานในตระกูลซีรีส์ Panel 800 ฮาร์ดแวร์ประสิทธิภาพสูงนี้ทำหน้าที่เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) โดยเฉพาะสำหรับการควบคุมการทำงานและการแสดงภาพแบบเรียลไทม์ภายในกระบวนการอุตสาหกรรมที่ซับซ้อน อุปกรณ์นี้มีจอแสดงผล TFT สีขนาด 6.5" รองรับความละเอียด 640x480 พิกเซล สำหรับแสดงข้อความ กราฟิกที่มีรายละเอียด และออบเจ็กต์แบบไดนามิก ในฐานะ อุปกรณ์เสริมระบบควบคุม แบบรวมศูนย์อย่างสมบูรณ์ อุปกรณ์นี้รองรับการป้อนข้อมูลผ่านหน้าจอสัมผัสที่มีประสิทธิภาพและความสามารถด้านกราฟิกสี แพลตฟอร์มฮาร์ดแวร์พื้นฐานประกอบด้วยหน่วยประมวลผลกลาง ระบบอินพุต และจอแสดงผลเอาต์พุตที่รวมอยู่ในตัวเครื่องแบบเป็นหนึ่งเดียว อินเทอร์เฟซสำหรับผู้ปฏิบัติงานทำงานประสานกับสภาพแวดล้อมซอฟต์แวร์ปฏิบัติการต่าง ๆ ได้อย่างสมบูรณ์ โดยเฉพาะบนแพลตฟอร์ม Control Systems 800xA และ Compact Product Suite

คุณสมบัติ

อินเทอร์เฟซหน้าจอสัมผัสสีขนาด 6.5 นิ้วในตัว แสดงกราฟิกคมชัดและข้อความตัวอักษรและตัวเลขที่อ่านง่าย
เมทริกซ์จอแสดงผล TFT ความละเอียดสูงที่รองรับการป้อนข้อมูลผ่านหน้าจอสัมผัสเต็มรูปแบบสำหรับสภาพแวดล้อมโรงงาน
สถาปัตยกรรมอุปกรณ์แบบรวมศูนย์ ซึ่งรวมแกนประมวลผลหลัก อินเทอร์เฟซอินพุต และอุปกรณ์แสดงผลภาพไว้ในตัวเครื่องที่แข็งแรงทนทานเพียงชุดเดียว
การผสานรวมเข้ากับระบบโดยตรงในฐานะอุปกรณ์เสริมระบบควบคุมที่ได้รับอนุญาต สำหรับโทโพโลยีระบบควบคุมอุตสาหกรรมที่หลากหลาย

การใช้งาน

แผงควบคุมสำหรับผู้ปฏิบัติงานถูกนำไปใช้อย่างแพร่หลายในการแสดงภาพกระบวนการและการควบคุมการทำงานในด้านต่าง ๆ ดังนี้:

การกำหนดค่า Control Systems 800xA ที่ครอบคลุมรุ่น Panel 800 4.1, 5.0 และ 5.1
ชุดผลิตภัณฑ์ขนาดกะทัดรัด สำหรับการจัดการเลเยอร์ซอฟต์แวร์ผ่านรันไทม์ Panel 800
การติดตั้งระบบประมวลผลข้อมูลอัตโนมัติที่จำเป็นต้องมีการประมวลผลส่วนกลางแบบรวม การติดตามอินพุต และเอาต์พุตการแสดงผล

ข้อมูลการสั่งซื้อ

รหัสผลิตภัณฑ์	รหัสกำหนดประเภท ABB	คำอธิบายในแค็ตตาล็อก
3BSE042234R2	PP835A	แผงสัมผัส PP835A ขนาด 6.5 นิ้ว

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	ABB
รหัสผลิตภัณฑ์	3BSE042234R2
รหัสกำหนดประเภท ABB	PP835A
ประเภทผลิตภัณฑ์	อุปกรณ์เสริมระบบควบคุม
ขนาดจอแสดงผล	6.5 นิ้ว (แผงสัมผัส) / 7 นิ้ว (พารามิเตอร์ขนาดหน้าจอ)
ประเภทจอแสดงผล	TFT สี กราฟิก และข้อความ
ความละเอียด	640x480 พิกเซล
ความลึก / ความยาวสุทธิของผลิตภัณฑ์	180 มม.
ความสูงสุทธิของผลิตภัณฑ์	270 มม.
ความกว้างสุทธิของผลิตภัณฑ์	ความกว้างสุทธิของผลิตภัณฑ์ 76.5 มม.
น้ำหนักสุทธิของผลิตภัณฑ์	1.48 กก.
จำนวนแบตเตอรี่	11
องค์ประกอบทางเคมีของแบตเตอรี่	ลิเธียม
ประเภทแบตเตอรี่	แบตเตอรี่แบบกระดุม
น้ำหนักแบตเตอรี่	0.5 g
สถานะ RoHS	เป็นไปตามคำสั่ง EU 2002/95/EC วันที่ 18 สิงหาคม 2005 และฉบับแก้ไข
หมวดหมู่ WEEE	2. หน้าจอ จอภาพ และอุปกรณ์ที่มีหน้าจอซึ่งมีพื้นที่ผิวมากกว่า 100 ซม.
หมายเลขชิ้นส่วนทดแทน	EXC3BSE042234R2

แนวทางการติดตั้ง

การป้องกันหน้าจอ: เพื่อเพิ่มอายุการใช้งานของชั้นสัมผัสที่บอบบางให้ยาวนานที่สุด OEM แนะนำอย่างชัดเจนให้ติดตั้งฝาครอบสัมผัส RX835 โดยเฉพาะ
รูปแบบการติดตั้ง: อุปกรณ์นี้เป็นส่วนหนึ่งของการออกแบบตัวเรือนไฟฟ้าแบบรวม ตรวจสอบให้แน่ใจว่าช่องเจาะแผงมีขนาดเหมาะสมกับมิติทางกายภาพ ได้แก่ ความสูง 270 มม. และความกว้าง 76.5 มม. เพื่อป้องกันแรงเค้นที่กรอบ
การบำรุงรักษาแบตเตอรี่: นาฬิกาภายในหรือการคงข้อมูลในหน่วยความจำใช้แบตเตอรี่ลิเธียมแบบกระดุม โปรดปฏิบัติตามข้อควรระวังเกี่ยวกับขั้วไฟฟ้าและข้อกำหนดในการกำจัดตามท้องถิ่นอย่างเหมาะสมระหว่างการซ่อมบำรุงโครงสร้าง

การปฏิบัติตามข้อกำหนดและการรับรอง

สถานะ RoHS: สอดคล้องอย่างครบถ้วนกับคำสั่ง EU 2002/95/EC วันที่ 18 สิงหาคม 2005 และฉบับแก้ไขเพิ่มเติมภายหลัง

FAQ

แนะนำให้ใช้อะไรเพื่อป้องกันการสึกหรอทางกายภาพบนหน้าจอของอุปกรณ์

เพื่อปกป้องอินเทอร์เฟซหน้าจอสัมผัสที่บอบบางจากการสึกหรอจากสภาพแวดล้อมหรือการใช้งาน ขอแนะนำเป็นอย่างยิ่งให้ใช้อุปกรณ์เสริม RX835 Touch Cover โดยเฉพาะ

ซอฟต์แวร์สภาพแวดล้อมใดบ้างที่รองรับอินเทอร์เฟซสำหรับผู้ปฏิบัติงานนี้

แผงควบคุมนี้เข้ากันได้อย่างสมบูรณ์กับ Control Systems 800xA และ Compact Product Suite โดยรองรับซอฟต์แวร์ Panel 800 เวอร์ชัน 4.1, 5.0 และ 5.1 โดยเฉพาะ

ภายในอุปกรณ์ติดตั้งเซลล์แบตเตอรี่ประเภทใด

อุปกรณ์นี้มีแบตเตอรี่เซลล์กระดุมลิเธียม โดยมีแบตเตอรี่ทั้งหมด 11 ก้อน แต่ละก้อนมีน้ำหนักประมาณ 0.5 กรัม
