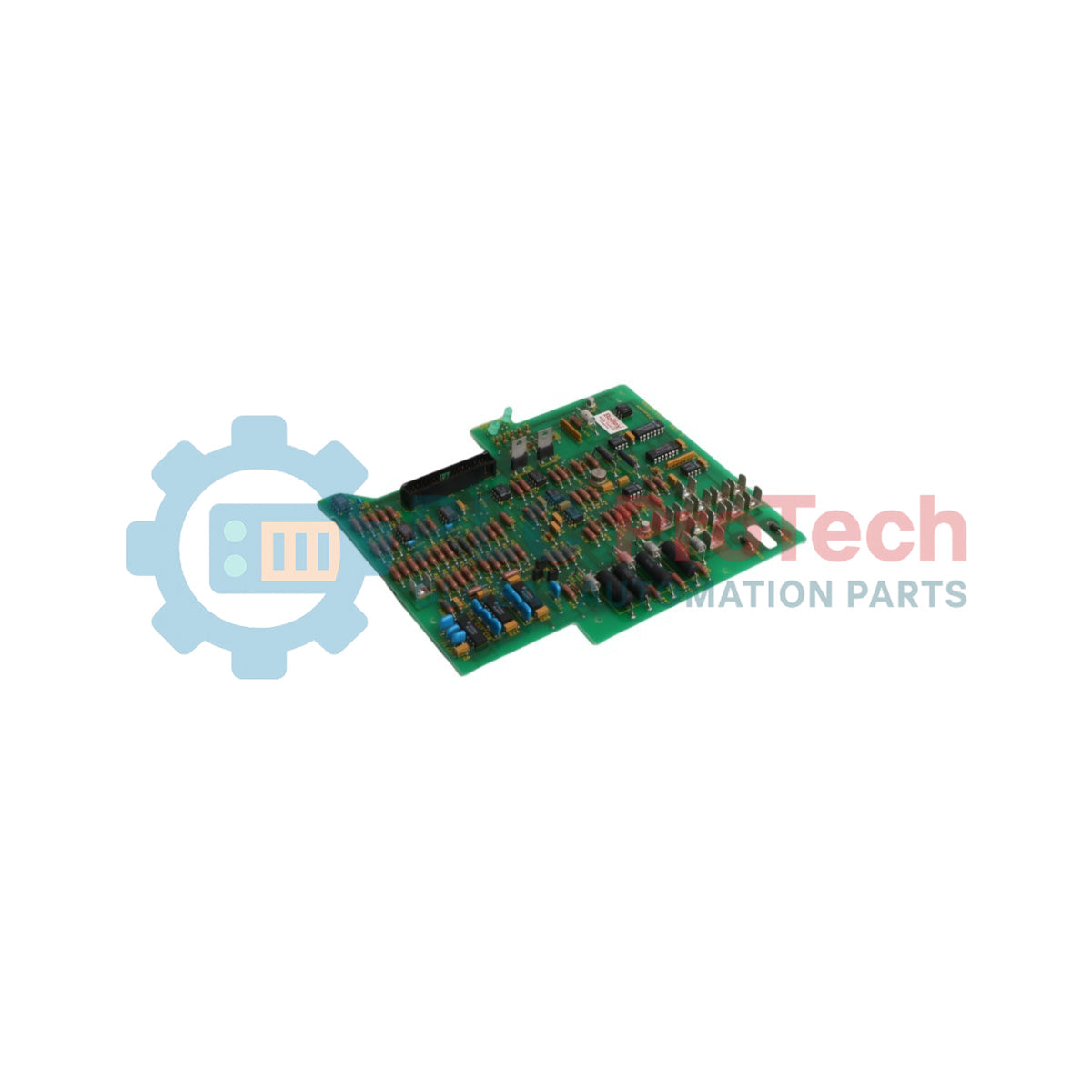

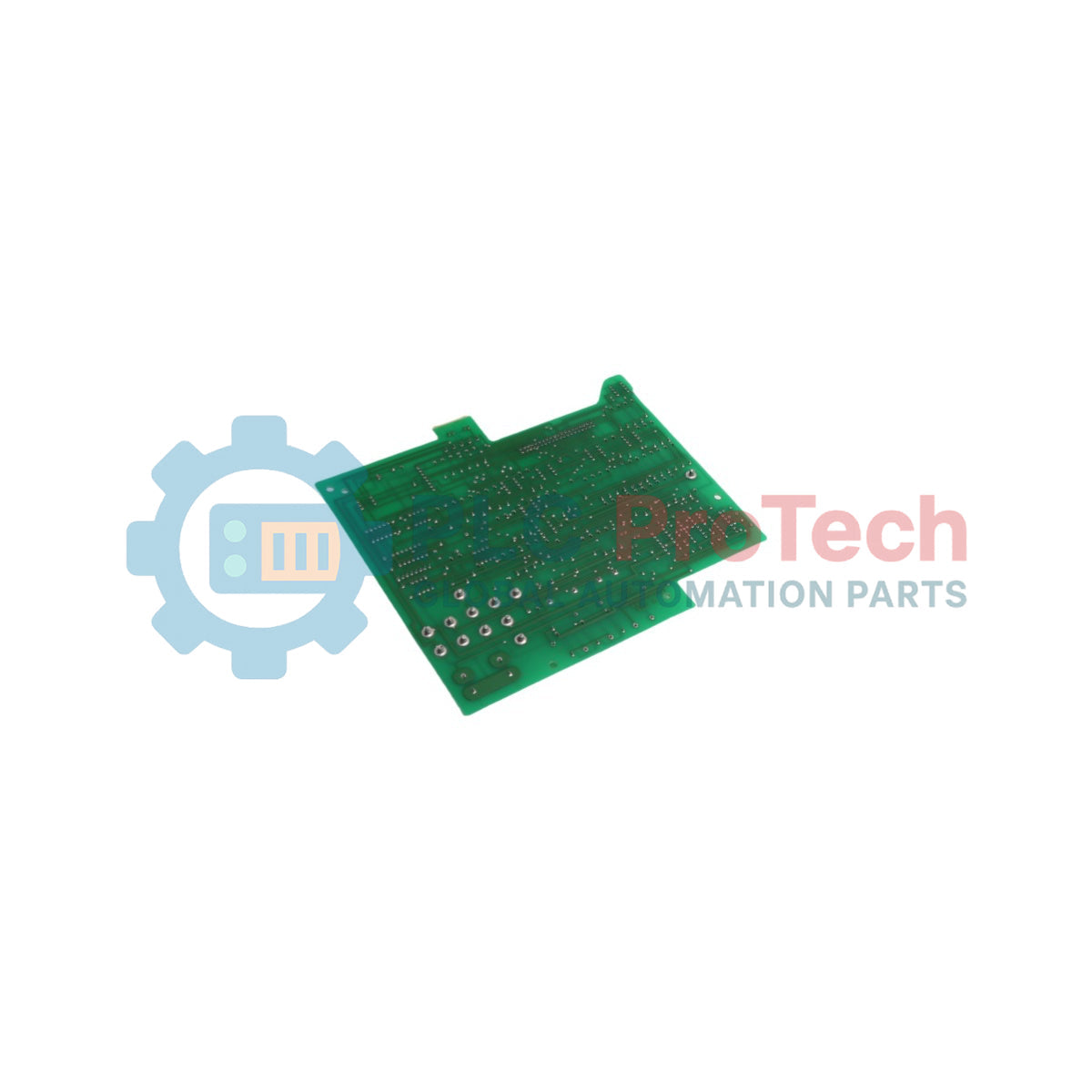

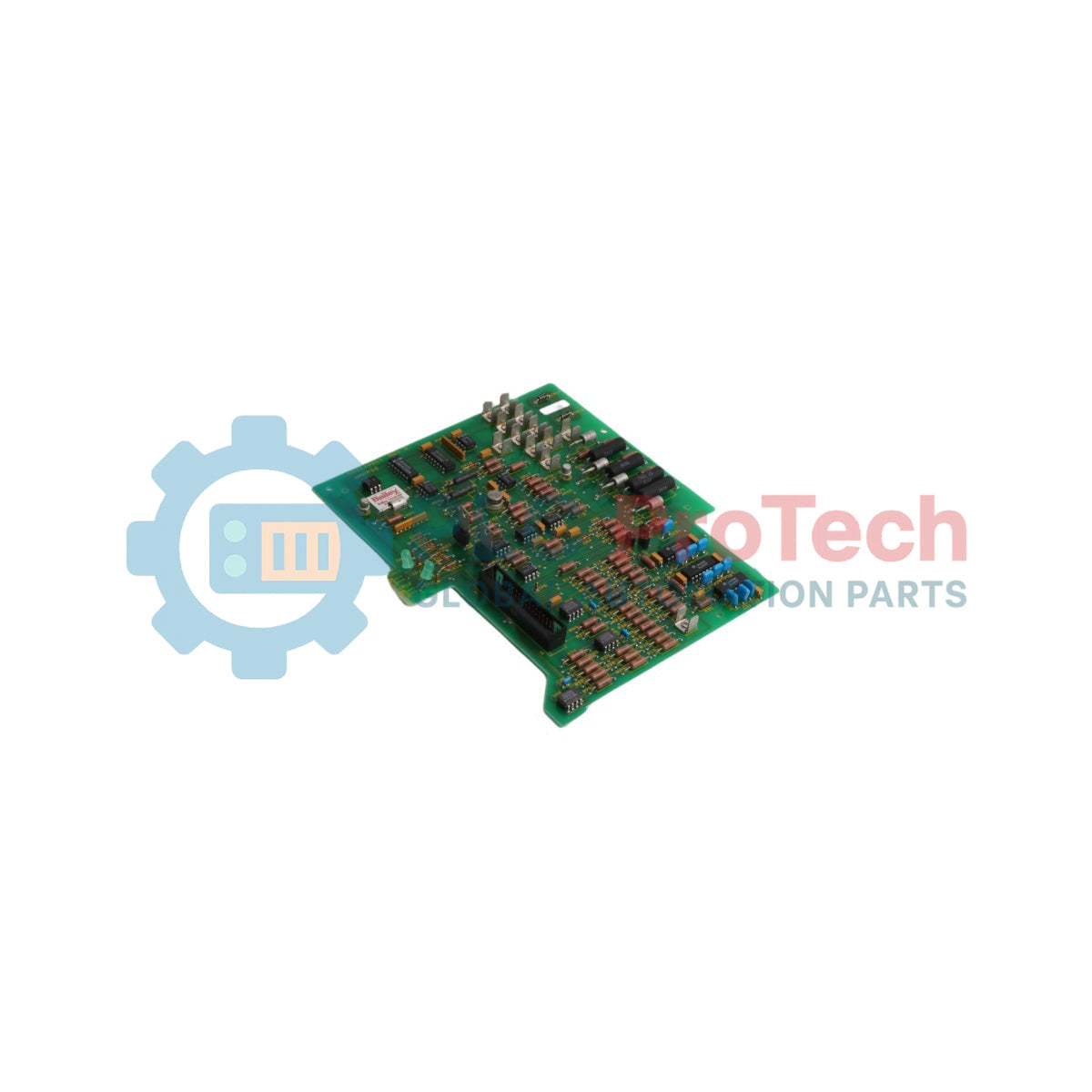

ABB NMPP02 Bailey Network 90 แผงจ่ายไฟโมดูล

ภาพรวมผลิตภัณฑ์

NMPP02 (NMPP02) คือแผงจ่ายไฟโมดูลแบบงานหนักที่ออกแบบมาสำหรับสถาปัตยกรรมควบคุม ABB Bailey Network 90 และ Harmony Rack โดยทำหน้าที่เป็นองค์ประกอบโครงสร้างพื้นฐานด้านพลังงานที่สำคัญในภาคอุตสาหกรรมกระบวนการที่มีความต้องการสูง เช่น โรงไฟฟ้าเบสโหลด โรงกลั่นปิโตรเคมี และโรงงานผลิตเยื่อกระดาษแบบต่อเนื่อง แผงจ่ายไฟนี้จัดการและกระจายรางไฟหลักโดยตรงไปยังชุดติดตั้งโมดูลปลายทาง (MMU) NMPP02 รวบรวมแรงดันไฟฟ้ากระแสตรงหลัก ผสานการป้องกันกระแสเกินของวงจรอย่างแม่นยำ และส่งจ่ายไฟที่สะอาดและต่อเนื่องผ่านบัสแบ็กเพลนของระบบ การติดตั้งแผงกระจายไฟนี้ในชุดตู้ควบคุมช่วยลดความเสี่ยงจากแรงดันไฟตกเฉพาะจุด ปกป้องการ์ดประมวลผลจากความขัดข้องลัดวงจรที่ลุกลาม และขจัดการหยุดชะงักของกระบวนการที่ไม่คาดคิด เพื่อให้ระบบพร้อมใช้งานสูงสุดและลดค่า MTBF ของโรงงาน

การออกแบบโครงสร้างพื้นฐานและสถาปัตยกรรมการกระจายพลังงาน

รูปแบบทางกายภาพและโครงสร้างทางไฟฟ้าของแผง NMPP02 ให้ความสำคัญกับการแยกพลังงานอย่างสมบูรณ์ การป้องกันสาย และการบำรุงรักษาที่ง่ายภายในตู้ที่มีกระแสไฟ

• การแยกบัสกระแสสูง: มีส่วนบัสทองแดงตันแบบแยกวงจร ซึ่งสามารถส่งจ่ายรางไฟกระแสตรงหลัก (+5 VDC, +15 VDC, -15 VDC และระบบไฟเสริม 24 VDC) โดยมีแรงดันตกจากความต้านทานต่ำตลอดพื้นที่จุดต่อ

• การป้องกันวงจรแบบอิสระ: ติดตั้งเซอร์กิตเบรกเกอร์เฉพาะที่เข้าถึงได้จากด้านหน้า หรือฟิวส์ความสามารถในการตัดกระแสลัดวงจรสูง ซึ่งกำหนดให้กับช่องแร็กหรือกลุ่มแชสซีแต่ละชุด หากโมดูลปลายทางเกิดการลัดวงจรทางไฟฟ้าอย่างรุนแรง เบรกเกอร์เฉพาะจุดจะตัดวงจรทันที เพื่อป้องกันแรงดันไฟฟ้าทั้งระบบล่ม

• อินเทอร์เฟซตรวจสอบแบบปลอดภัยเมื่อขัดข้อง: มีหน้าสัมผัสสถานะเสริมและจุดต่อสายที่ออกแบบให้เชื่อมต่อโดยตรงกับเครือข่ายสัญญาณเตือนของระบบ โครงสร้างนี้ช่วยให้โปรเซสเซอร์มัลติฟังก์ชันรับคำเตือนทันทีเมื่อแขนงจ่ายไฟตัดวงจรหรือเบรกเกอร์ขัดข้อง

• โครงระบายความร้อนแบบพาสซีฟที่ทนทาน: แชสซีแผ่นหลังเหล็กหนาทำหน้าที่เป็นฮีตซิงก์ตามธรรมชาติ ระบายความร้อนที่เกิดขึ้นบริเวณจุดเชื่อมต่อโดยไม่ต้องใช้ชุดพัดลมมอเตอร์แบบแอ็กทีฟที่อาจขัดข้องได้ง่าย

ข้อมูลจำเพาะฮาร์ดแวร์โดยละเอียด

คำถามที่พบบ่อยด้านวิศวกรรมภาคสนาม

บทบาทหลักของ NMPP02 ในการอัปเกรดตู้ Network 90 รุ่นเก่าคืออะไร

NMPP02 ทำหน้าที่เป็นอินเทอร์เฟซโครงสร้างด้านพลังงานระหว่างแหล่งจ่ายไฟหลักของตู้ (เช่น ซีรีส์ NKPS) กับแร็กติดตั้งโมดูลแต่ละชุด ในระหว่างการอัปเกรดตู้ให้ใช้โปรเซสเซอร์ Harmony รุ่นใหม่ NMPP02 ยังคงเป็นส่วนประกอบสำคัญ เนื่องจากยังคงรักษาโครงสร้างพื้นฐานด้านพลังงานและบัสกระจายไฟหลักที่เทอร์มินัลบล็อกรุ่นเก่าต้องใช้

วิศวกรจะระบุวงจรแขนงที่ตัดบนแผง NMPP02 ได้อย่างไร

วงจรกระจายไฟแต่ละวงจรควบคุมด้วยเซอร์กิตเบรกเกอร์แบบสวิตช์โยกที่อยู่ด้านหน้า หรือชุดฟิวส์พร้อมตัวบ่งชี้ สถานะตัดวงจรจะทำให้สวิตช์เบรกเกอร์เลื่อนไปอยู่ที่ตำแหน่ง OFF/TRIP หรือทำให้ธงแสดงสถานะเชิงกลที่มองเห็นได้ชัดทำงาน ช่วยให้ช่างระบุชั้นแร็กที่มีความขัดข้องได้ทันทีโดยไม่ต้องใช้เครื่องวัดวิเคราะห์

แผง NMPP02 รองรับการกำหนดค่าการป้อนพลังงานแบบสำรองซ้ำซ้อนได้หรือไม่

ได้ โครงสร้างแผงมีขั้วต่ออินพุตแบบแยกวงจร ซึ่งช่วยให้วิศวกรภาคสนามเดินสายไฟหลักจากแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรองแยกจากกันเข้าสู่เครือข่ายบัสได้ ทำให้เมื่อชุดแหล่งจ่ายไฟหลักขัดข้อง การป้อนพลังงานแบบขนานยังคงทำให้แบ็กเพลนของโปรเซสเซอร์ทำงานต่อเนื่องโดยไม่มีช่วงสะดุดขณะสลับแหล่งจ่าย

คู่มือการติดตั้งและทดสอบเดินระบบ ณ สถานที่ติดตั้ง

• เมทริกซ์การต่อลงกราวด์และสายดินของแชสซี: ยึดแผงเข้ากับเสาโครงสร้างของตู้อย่างแน่นหนาโดยใช้ฮาร์ดแวร์ชุบสังกะสีเพื่อเจาะผ่านชั้นสีที่ไม่นำไฟฟ้า ต่อสายกราวด์ทองแดงขนาดใหญ่ (พื้นที่หน้าตัดอย่างน้อย 6.0 ตารางมิลลิเมตร) จากสตัดกราวด์ทองแดงเฉพาะโดยตรงไปยังบัสบาร์สายดินหลักของระบบตู้ เส้นทางกราวด์ที่มีอิมพีแดนซ์ต่ำมีความสำคัญต่อการระบายทรานเชียนต์ทางแม่เหล็กไฟฟ้าอย่างปลอดภัย

• ข้อมูลจำเพาะแรงบิดการเดินสายและความแน่นหนาของขั้วต่อ: ปอกสายไฟอินพุตและเอาต์พุตหลักทั้งหมดตามข้อมูลจำเพาะของผู้ผลิตอุปกรณ์เดิม และย้ำด้วยหางปลาวงแหวนหุ้มฉนวนสำหรับงานหนัก ขันเทอร์มินัลบล็อกแบบสกรูและตัวยึดบัสไฟทั้งหมดด้วยแรงบิดที่กำหนดอย่างเคร่งครัดที่ 1.2 Nm (10.6 in-lbs) การเชื่อมต่อที่หลวมภายใต้โหลดกระแสสูงจะทำให้เกิดความร้อนสูงเฉพาะจุด ส่งผลให้ขั้วต่อเสียหายเพิ่มขึ้นหรือเกิดความผิดปกติของแรงดันไฟตก

• ระยะปลอดภัยสำหรับการบำรุงรักษาขณะมีกระแสไฟ: NMPP02 รองรับกระแสสูงโดยตรงจากแหล่งจ่ายไฟหลัก ควรใช้ฝาครอบกั้นขั้วต่อที่ไม่นำไฟฟ้าคลุมบัสบาร์ที่มีกระแสไฟอยู่เสมอ เมื่อตรวจสอบแขนงจ่ายไฟหรือรีเซ็ตสวิตช์โยกที่ตัดวงจรขณะตู้อยู่ภายใต้แรงดัน วิศวกรต้องใช้เครื่องมือหุ้มฉนวนและปฏิบัติตามขั้นตอนความปลอดภัยในพื้นที่สำหรับอาร์กแฟลช

• การลดฝุ่นและการตรวจสอบตามระยะ: เนื่องจากอุปกรณ์นี้มีโครงสร้างแบบเปิดเพื่อระบายความร้อนด้วยการพาความร้อนแบบพาสซีฟ ฝุ่นที่นำไฟฟ้าและสารเคมีตกค้างในอากาศอาจสะสมบนแถบขั้วต่อแบบเปิดเมื่อใช้งานเป็นเวลานาน ให้เป่าทำความสะอาดชุดแผงทุก 12 เดือนด้วยลมอัดแรงดันต่ำที่สะอาดและแห้ง พร้อมตรวจสอบด้วยสายตาว่าฉนวนสายไฟมีการเปลี่ยนสีจากความร้อนหรือไม่
