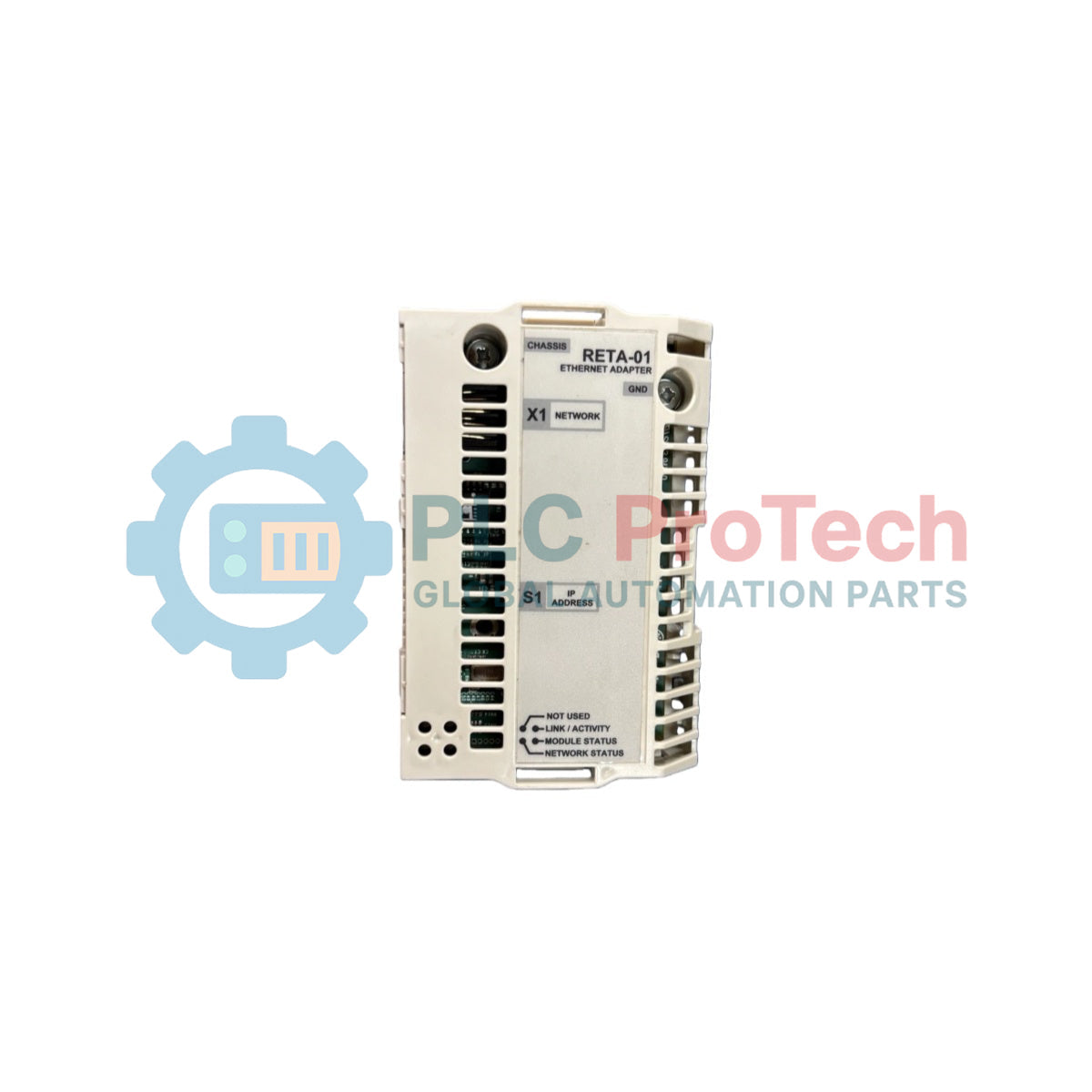

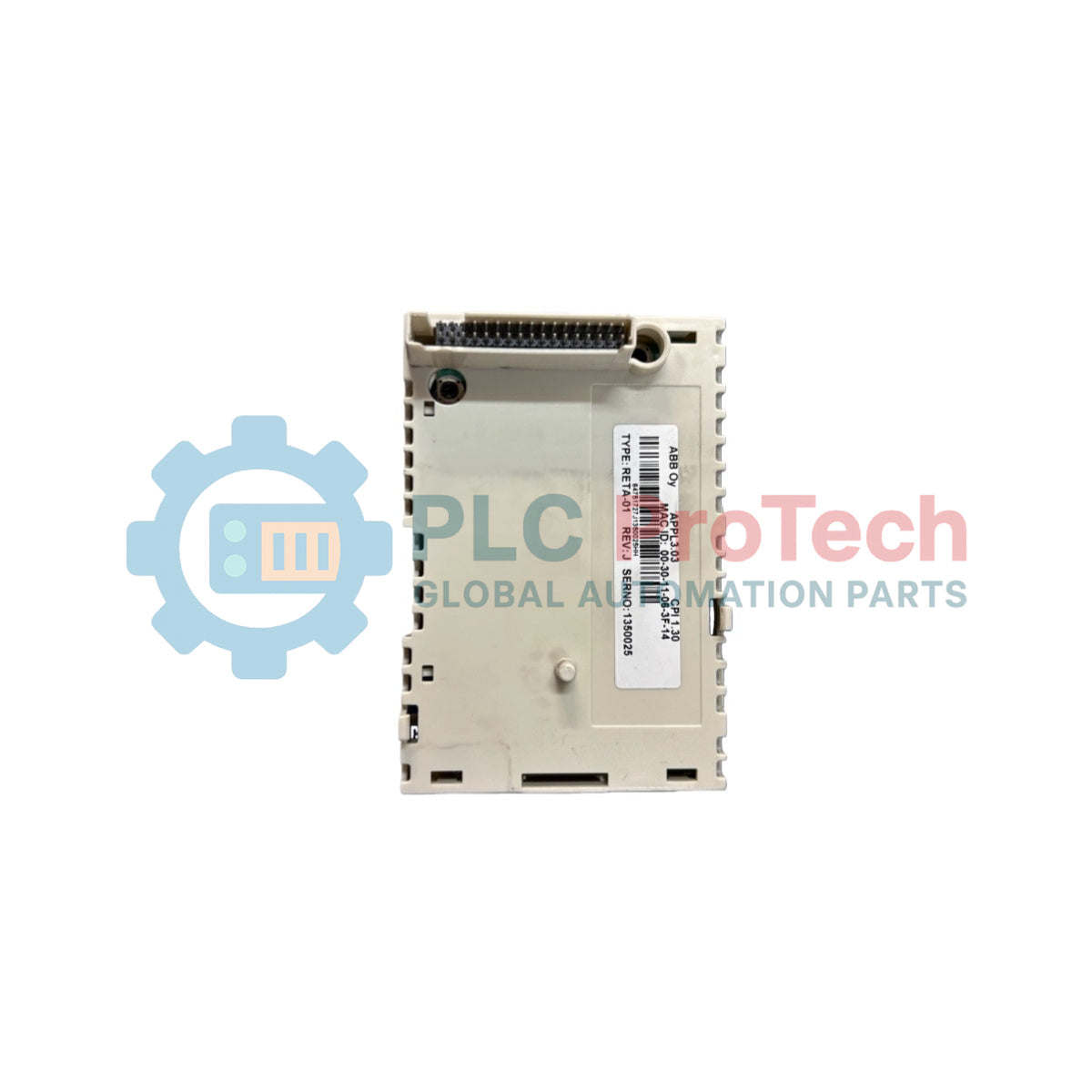

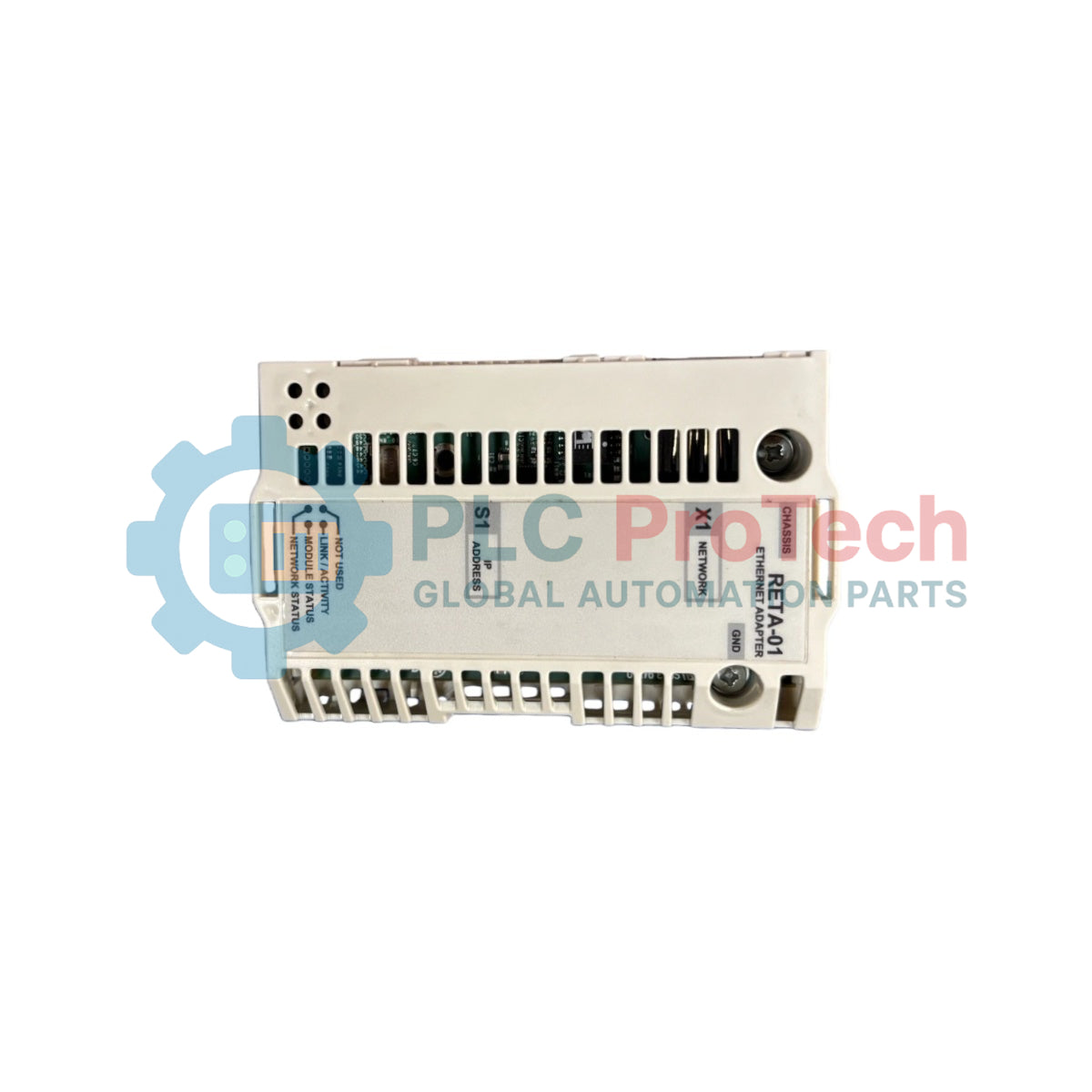

3ABD64751727 คือโมดูลอะแดปเตอร์ Ethernet เสริมที่ออกแบบโดย ABB เพื่อสร้างการเชื่อมต่อเครือข่ายที่ปลอดภัยสำหรับระบบไดรฟ์อุตสาหกรรม โดยทำงานภายใต้ชื่อรุ่น RETA-01 การ์ดตัวเลือกการสื่อสารนี้ทำหน้าที่เป็นเกตเวย์ที่เชื่อมต่อไดรฟ์หนึ่งตัวหรือหลายตัวเข้ากับเครือข่ายท้องถิ่นโดยตรง โมดูล RETA-01 รองรับการแลกเปลี่ยนข้อมูลกระบวนการแบบเป็นรอบอย่างรวดเร็ว และการตรวจสอบพารามิเตอร์แบบไม่เป็นรอบในเบื้องหลังระหว่างตัวควบคุมโฮสต์กับระบบที่เชื่อมต่อผ่านสายทองแดงมาตรฐาน ด้วยการส่งผ่านตัวแปรของไดรฟ์ผ่านโทโพโลยี Ethernet โมดูลนี้จึงช่วยเพิ่มประสิทธิภาพเวลาตอบสนองของลูปโดยรวมและความเข้ากันได้ของระบบภายในสายการผลิต โรงงานแปรรูป และลูปควบคุมการเคลื่อนไหวความจุสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ABB |
| รหัสผลิตภัณฑ์ | 3ABD64751727 |
| ชื่อรุ่นของ ABB | RETA-01 |
| คำอธิบายในแค็ตตาล็อก | RETA-01, อะแดปเตอร์ Ethernet |
| ประเภทผลิตภัณฑ์ | อะแดปเตอร์ Ethernet |
| หมายเลขพิกัดอัตราศุลกากร | 85049099 |
| ความลึก / ความยาวสุทธิของผลิตภัณฑ์ | 15.5 cm |
| ความสูงสุทธิของผลิตภัณฑ์ | 5 cm |
| ความกว้างสุทธิของผลิตภัณฑ์ | 11.5 cm |
| น้ำหนักสุทธิของผลิตภัณฑ์ | 0.5 kg |
ก่อนเริ่มการติดตั้งทางกายภาพ ให้ตัดการเชื่อมต่อพลังงานไฟฟ้าขาเข้าทั้งหมดที่จ่ายให้กับแชสซีของไดรฟ์ สวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่เชื่อมต่อกับจุดกราวด์ของโครงสร้าง จัดแนวขั้วบัสของอะแดปเตอร์ให้ตรงกับรางของโมดูลขยายเฉพาะบนชุดควบคุมไดรฟ์อย่างระมัดระวัง จากนั้นกดให้แน่นจนเข้าที่อย่างสม่ำเสมอ และตรวจสอบให้แน่ใจว่าการเชื่อมต่อภายในล็อกเข้าที่อย่างสมบูรณ์
ตรวจสอบให้แน่ใจว่าสกรูยึดบนการ์ดตัวเลือกสัมผัสกับโครงตัวเรือนไดรฟ์ที่เป็นโลหะโดยไม่มีฉนวนกั้นอย่างสม่ำเสมอ จำเป็นต้องมีกราวด์สำหรับการทำงานที่มั่นคงเพื่อระบายสัญญาณรบกวนความถี่สูงจากสภาพแวดล้อม และป้องกันอินเทอร์เฟซเครือข่ายภายในจากการรบกวนทางแม่เหล็กไฟฟ้าหรือคลื่นความถี่วิทยุ (EMI/RFI)
เดินสายเชื่อมต่อ Ethernet ผ่านช่องเดินสายสาธารณูปโภคแรงดันต่ำโดยเฉพาะ หลีกเลี่ยงการเดินสายเครือข่ายใกล้หรือขนานกับสายตัวนำเอาต์พุตหลักของมอเตอร์หรือสายอินพุตไฟฟ้ากระแสสลับแรงดันสูง เพื่อกำจัดสัญญาณรบกวนข้ามจากการเหนี่ยวนำและรักษาความชัดเจนของสายสัญญาณ
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: RETA-01 3ABD64751727
Country of origin:สวีเดน
Product Type: โมดูลอะแดปเตอร์ Ethernet
Barcode: 85049099
Payment: T/T, Western Union
Weight: 500g
Dimensions: 15.5 ซม. x 5 ซม. x 11.5 ซม.
Shipping port: Xiamen
Warranty: 12 months
3ABD64751727 คือโมดูลอะแดปเตอร์ Ethernet เสริมที่ออกแบบโดย ABB เพื่อสร้างการเชื่อมต่อเครือข่ายที่ปลอดภัยสำหรับระบบไดรฟ์อุตสาหกรรม โดยทำงานภายใต้ชื่อรุ่น RETA-01 การ์ดตัวเลือกการสื่อสารนี้ทำหน้าที่เป็นเกตเวย์ที่เชื่อมต่อไดรฟ์หนึ่งตัวหรือหลายตัวเข้ากับเครือข่ายท้องถิ่นโดยตรง โมดูล RETA-01 รองรับการแลกเปลี่ยนข้อมูลกระบวนการแบบเป็นรอบอย่างรวดเร็ว และการตรวจสอบพารามิเตอร์แบบไม่เป็นรอบในเบื้องหลังระหว่างตัวควบคุมโฮสต์กับระบบที่เชื่อมต่อผ่านสายทองแดงมาตรฐาน ด้วยการส่งผ่านตัวแปรของไดรฟ์ผ่านโทโพโลยี Ethernet โมดูลนี้จึงช่วยเพิ่มประสิทธิภาพเวลาตอบสนองของลูปโดยรวมและความเข้ากันได้ของระบบภายในสายการผลิต โรงงานแปรรูป และลูปควบคุมการเคลื่อนไหวความจุสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ABB |
| รหัสผลิตภัณฑ์ | 3ABD64751727 |
| ชื่อรุ่นของ ABB | RETA-01 |
| คำอธิบายในแค็ตตาล็อก | RETA-01, อะแดปเตอร์ Ethernet |
| ประเภทผลิตภัณฑ์ | อะแดปเตอร์ Ethernet |
| หมายเลขพิกัดอัตราศุลกากร | 85049099 |
| ความลึก / ความยาวสุทธิของผลิตภัณฑ์ | 15.5 cm |
| ความสูงสุทธิของผลิตภัณฑ์ | 5 cm |
| ความกว้างสุทธิของผลิตภัณฑ์ | 11.5 cm |
| น้ำหนักสุทธิของผลิตภัณฑ์ | 0.5 kg |
ก่อนเริ่มการติดตั้งทางกายภาพ ให้ตัดการเชื่อมต่อพลังงานไฟฟ้าขาเข้าทั้งหมดที่จ่ายให้กับแชสซีของไดรฟ์ สวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่เชื่อมต่อกับจุดกราวด์ของโครงสร้าง จัดแนวขั้วบัสของอะแดปเตอร์ให้ตรงกับรางของโมดูลขยายเฉพาะบนชุดควบคุมไดรฟ์อย่างระมัดระวัง จากนั้นกดให้แน่นจนเข้าที่อย่างสม่ำเสมอ และตรวจสอบให้แน่ใจว่าการเชื่อมต่อภายในล็อกเข้าที่อย่างสมบูรณ์
ตรวจสอบให้แน่ใจว่าสกรูยึดบนการ์ดตัวเลือกสัมผัสกับโครงตัวเรือนไดรฟ์ที่เป็นโลหะโดยไม่มีฉนวนกั้นอย่างสม่ำเสมอ จำเป็นต้องมีกราวด์สำหรับการทำงานที่มั่นคงเพื่อระบายสัญญาณรบกวนความถี่สูงจากสภาพแวดล้อม และป้องกันอินเทอร์เฟซเครือข่ายภายในจากการรบกวนทางแม่เหล็กไฟฟ้าหรือคลื่นความถี่วิทยุ (EMI/RFI)
เดินสายเชื่อมต่อ Ethernet ผ่านช่องเดินสายสาธารณูปโภคแรงดันต่ำโดยเฉพาะ หลีกเลี่ยงการเดินสายเครือข่ายใกล้หรือขนานกับสายตัวนำเอาต์พุตหลักของมอเตอร์หรือสายอินพุตไฟฟ้ากระแสสลับแรงดันสูง เพื่อกำจัดสัญญาณรบกวนข้ามจากการเหนี่ยวนำและรักษาความชัดเจนของสายสัญญาณ
การจัดส่งด่วนทั่วโลก
การคืนสินค้าและการรับประกัน
คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
| Color pattern |
สีเบจ
|
| Country of origin |
สวีเดน
|
| Power source |
ไฟฟ้ากระแสตรง
|
