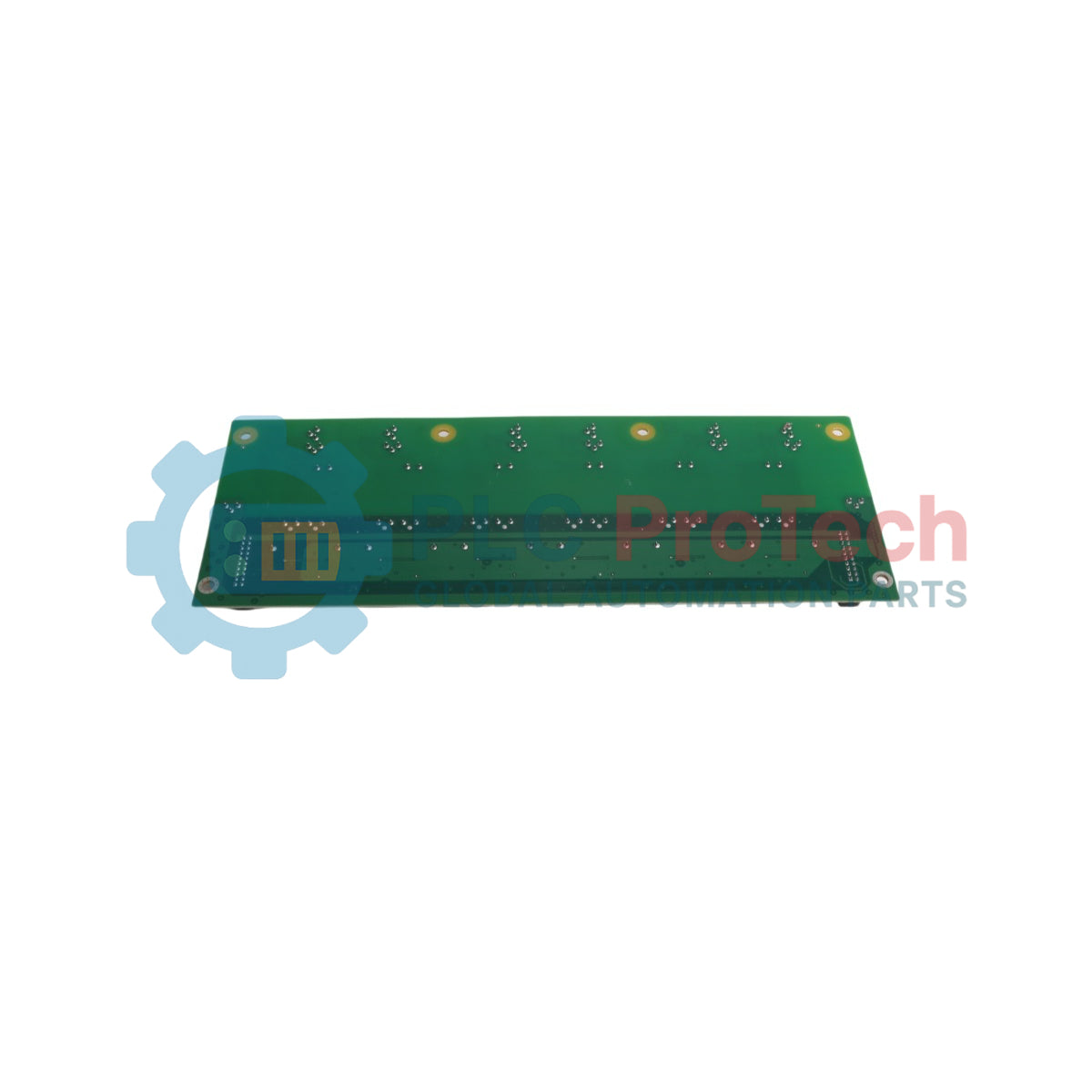

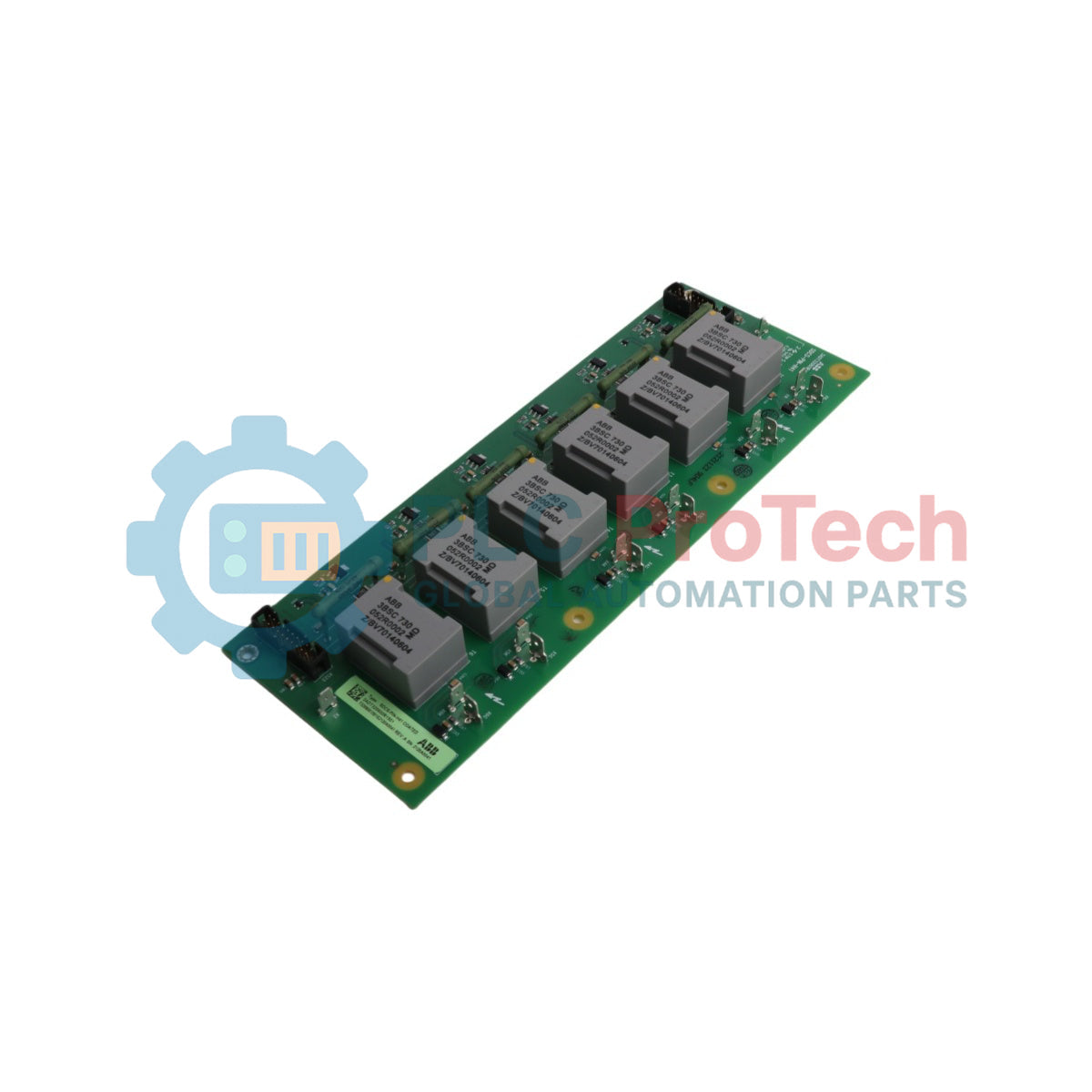

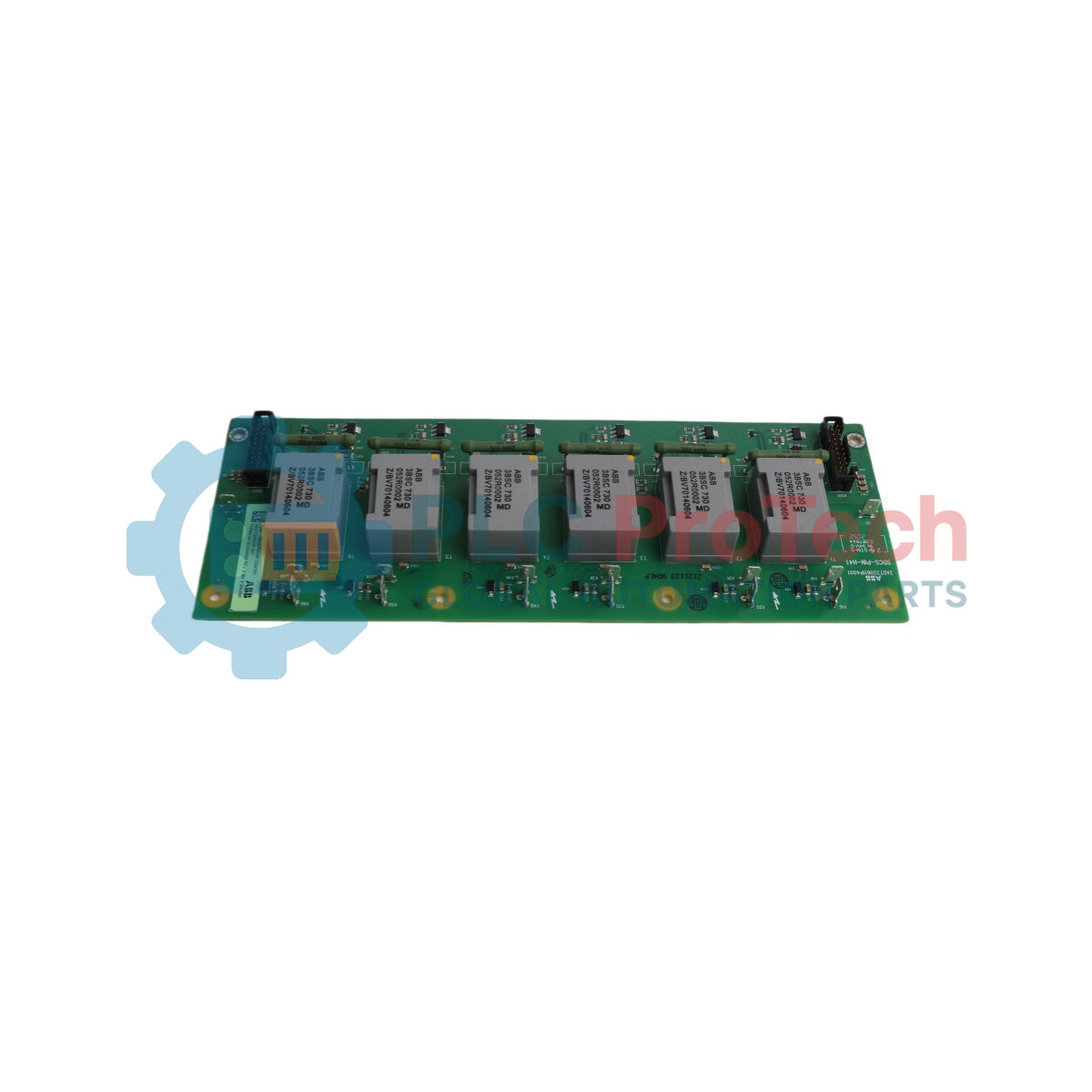

ABB SDCS-PIN-H41 (3ADT320600R1501) แผงหม้อแปลงพัลส์จุดชนวน DCT880

SKU SDCS-PIN-H41 3ADT320600R1501

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SDCS-PIN-H41 3ADT320600R1501
Country of origin:ฟินแลนด์
Product Type: แผงหม้อแปลงพัลส์จุดระเบิด
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 300 มม. x 220 มม. x 60 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ABB SDCS-PIN-H41 คือชุดอินเทอร์เฟซจุดชนวนกำลังสูงและชุดแยกพัลส์ที่ออกแบบมาเพื่อใช้งานร่วมกับตัวควบคุมกำลังไทริสเตอร์ขนาดใหญ่และคอนเวอร์เตอร์ไฟฟ้าหลายเฟส อุปกรณ์นี้ทำหน้าที่เป็น แผงหม้อแปลงพัลส์จุดชนวน โดยกำเนิด สร้างเส้นทางที่ซิงโครไนซ์อย่างแม่นยำและแยกด้วยฉนวนทางไฟฟ้าแบบกัลวานิกระหว่างอิเล็กทรอนิกส์ควบคุมการประมวลผลแรงดันต่ำกับบริดจ์กำลังหลักที่มีศักย์ไฟฟ้าสูง

แผงวงจรรักษาการควบคุมการจุดชนวนได้อย่างแม่นยำภายใต้ศักย์ไฟฟ้าอินพุตมาตรฐานของระบบที่ 380-480V พร้อมติดตามและรักษาเสถียรภาพแรงดันชาร์จภายในได้อย่างน่าเชื่อถือตลอดช่วงกว้างตั้งแต่ 12V ถึง 600V DC รองรับการใช้งานในระบบอัตโนมัติที่มีกระแสตั้งแต่ 10A ถึง 100A โดยหม้อแปลงพัลส์เฉพาะจุดช่วยลดรอยบากบนสายส่ง ทรานเชียนต์ความถี่สูง และสัญญาณรบกวนจากการสับเปลี่ยนกระแสที่รุนแรง โมดูลนี้สร้างขึ้นเพื่อรองรับสภาวะของอุปกรณ์สวิตช์เกียร์อุตสาหกรรมที่สมบุกสมบัน และมาพร้อมกับ แผงวงจรที่เคลือบสารป้องกันตามรูปทรง ซึ่งช่วยลดความเสี่ยงจากการไหลตามผิว การดูดซับความชื้น และการเสื่อมสภาพจากฝุ่นสารเคมีละเอียด

คุณสมบัติ

การขับพัลส์แบบแยกฉนวนสูง: ใช้แกนแม่เหล็กเฉพาะทางเพื่อสร้างการแยกทางไฟฟ้าแบบกัลวานิกที่แน่นหนาระหว่างวงจรลอจิกกับศักย์ไฟฟ้ากำลังหลัก
ช่วงการชาร์จไฟ DC ที่กว้าง: รับประกันการจ่ายพัลส์ที่เสถียรและเป็นเชิงเส้นตลอดช่วงการทำงานตั้งแต่ 12V ถึง 600V DC
การเคลือบป้องกันแผงวงจร: การเคลือบป้องกันจากโรงงานตามมาตรฐาน ช่วยป้องกันลายวงจรที่ละเอียดอ่อนจากการกัดกร่อนในบรรยากาศและกระแสรั่วไหล
เมทริกซ์กระแสที่ทนทาน: ออกแบบมาเพื่อประสิทธิภาพด้านความร้อนและไฟฟ้าที่เชื่อถือได้ตลอดวงจรการทำงานที่รองรับกระแสสูงสุด 100A

การใช้งาน

การสร้างพัลส์เกตและการเชื่อมต่อส่วนประกอบกำลังภายในระบบควบคุม ABB DCT880 ขนาดเฟรม T6
การควบคุมการจุดชนวนตามมุมเฟสในชุดทำความร้อนอุตสาหกรรมหนัก เตาหลอม และโรงงานแปรรูปคาร์บอนเชิงโครงสร้าง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
การระบุรุ่น	SDCS-PIN-H41
รหัสผลิตภัณฑ์ / หมายเลขสั่งซื้อ	3ADT320600R1501
การจำแนกประเภทอุปกรณ์	บอร์ดหม้อแปลงพัลส์จุดระเบิด
แรงดันไฟฟ้าอินพุตระบบตามพิกัด	380 - 480V
ช่วงแรงดันไฟฟ้าชาร์จ DC	12V ถึง 600V DC
พิกัดกระแสไฟฟ้าในการทำงาน	10A ถึง 100A
ช่วงอุณหภูมิในการทำงาน	-10 ถึง +60 องศาเซลเซียส
ช่วงอุณหภูมิในการจัดเก็บ	-20 ถึง +70 องศาเซลเซียส
รูปแบบการเคลือบบอร์ด	ผิวเคลือบตามรูปทรง
สถานะประเภทชิ้นส่วน	ของแท้ / ใหม่
ประเทศผู้ผลิต	ฟินแลนด์ (FI)
น้ำหนักจัดส่ง (คำนวณ)	1.20 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	300 มม. x 220 มม. x 60 มม.

รุ่นทางเลือกและความเข้ากันได้

SDCS-PIN-H41 เป็นโซลูชันพัลส์จุดระเบิดเฉพาะทางที่ปรับให้เหมาะกับการออกแบบระบบควบคุมบางประเภทภายในสถาปัตยกรรมเฟรม DCT880 T6 อุปกรณ์นี้แตกต่างจากชุดอินเทอร์เฟซพัลส์มาตรฐานโดยตรง เช่น การ์ด SDCS-PIN-H11 รุ่นเก่าและการ์ด SDCS-PIN-H51 ทางเลือก เมื่อติดตั้งบอร์ดทดแทน วิศวกรต้องเข้าถึงเฟิร์มแวร์ของอุปกรณ์เพื่อให้คุณสมบัติทางกายภาพสอดคล้องกับซอฟต์แวร์ควบคุม ตั้งค่าพารามิเตอร์ 99.07 (โหมดบริการ) เป็น "Set Type code" จากนั้นปรับการระบุระบบภายในพารามิเตอร์ 95.16 ให้ตรงกัน เพื่อป้องกันข้อผิดพลาดพัลส์จุดระเบิดไม่ตรงกันและเริ่มต้นโปรไฟล์ฮาร์ดแวร์ใหม่

แนวทางการติดตั้ง

คำเตือนสำคัญ: อันตรายจากพลังงานไฟฟ้าแรงสูง

ตัดพลังงานออกจากสายไฟสามเฟสหลัก วงจรจ่ายไฟ และแรงดันไฟฟ้าเสริมของคอนแทคเตอร์ภายนอกทั้งหมดที่จ่ายเข้าสู่ตู้ชุดประกอบกำลังอย่างสมบูรณ์ ตัวเก็บประจุบัส DC ภายในยังคงมีแรงดันไฟฟ้าที่เป็นอันตรายถึงชีวิตหลังตัดไฟแล้ว รออย่างน้อย 15 นาทีหลังแยกวงจร และตรวจสอบด้วยมัลติมิเตอร์เพื่อการวินิจฉัยอย่างเคร่งครัดให้ยืนยันว่าไม่มีพลังงานหลงเหลือ ก่อนถอดแผ่นป้องกันรางเดินสาย

1

รักษาการป้องกันการต่อลงดินอย่างเคร่งครัด ช่างเทคนิคภาคสนามต้องเชื่อมต่อผ่านสายรัดข้อมือ ESD ที่ต่อลงดินและไม่มีความเสียหายตลอดเวลา เพื่อป้องกันลายวงจรตรรกะที่เคลือบผิวจากการถูกไฟฟ้าสถิตเจาะทะลุ

2

บันทึกและทำเครื่องหมายการกำหนดปลั๊ก สายสัญญาณเกต และลูปสื่อสารแบบริบบอนทั้งหมดอย่างละเอียดก่อนถอดออกจากขั้วต่อบนบอร์ด

3

คลายตัวยึดทางกล เปลี่ยนการ์ด และขันสกรูกราวด์ยึดทั้งหมดด้วยแรงบิดสม่ำเสมอเพื่อคงการยึดประสานทางโครงสร้างที่แน่นหนา เชื่อมต่อสายเคเบิลแบบหลายพินทั้งหมดกลับเข้าไปให้แน่น

FAQ

หน้าที่ทางเทคนิคหลักของบอร์ด SDCS-PIN-H41 คืออะไร

บอร์ดนี้ทำหน้าที่เป็นอินเทอร์เฟซของหม้อแปลงพัลส์จุดชนวน โดยสร้างและแยกเวกเตอร์สัญญาณควบคุมที่แม่นยำ ซึ่งจำเป็นต่อการทริกเกอร์ไทริสเตอร์กำลังหลัก

ขั้นตอนเฟิร์มแวร์ใดบ้างที่จำเป็นเมื่อเปลี่ยนโมดูลอินเทอร์เฟซนี้

เพื่อให้ตรงกับโปรไฟล์ฮาร์ดแวร์ ต้องปรับพารามิเตอร์ 99.07 (Service Mode) เป็นรหัส Set Type และเขียนคำจำกัดความของยูนิตที่ถูกต้องลงในพารามิเตอร์ 95.16

ค่าขอบเขตทางไฟฟ้าหลักที่การ์ดนี้จัดการมีอะไรบ้าง

บอร์ดรองรับแรงดันไฟฟ้าอินพุตที่กำหนด 380-480V รักษาช่วงการชาร์จต่อเนื่องที่ 12V ถึง 600V DC และรองรับพิกัดกระแสขณะทำงานตั้งแต่ 10A ถึง 100A

สารเคลือบปกป้องสิ่งแวดล้อมช่วยเพิ่มความน่าเชื่อถือในสถานที่ติดตั้งอย่างไร

สารเคลือบคอนฟอร์มัลเพิ่มชั้นป้องกันประสิทธิภาพสูงที่ปิดผนึกความชื้นในอากาศ อนุภาคฝุ่น และเส้นทางนำไฟฟ้าที่ทำให้เกิดกระแสรั่วไหลพาราซิติก
