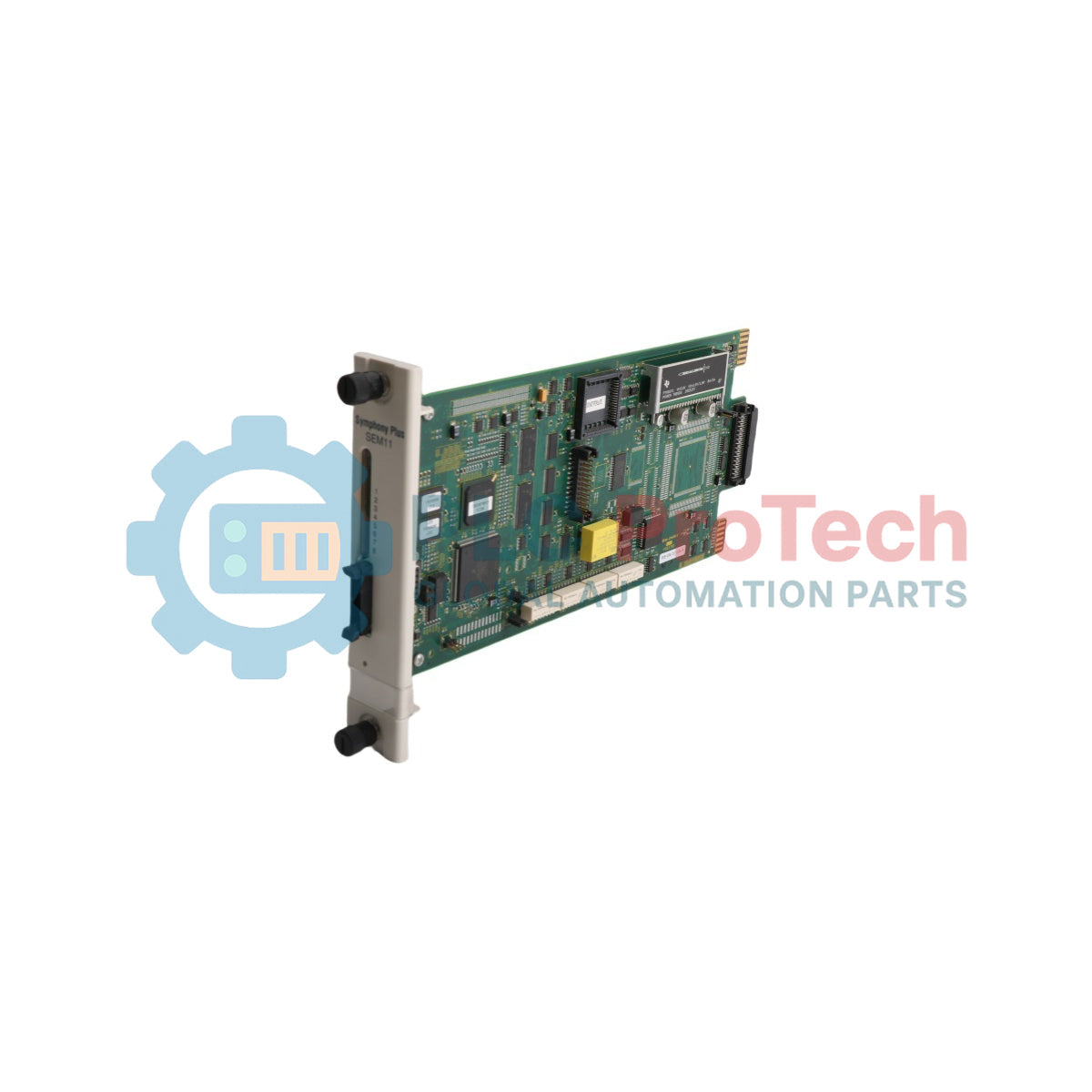

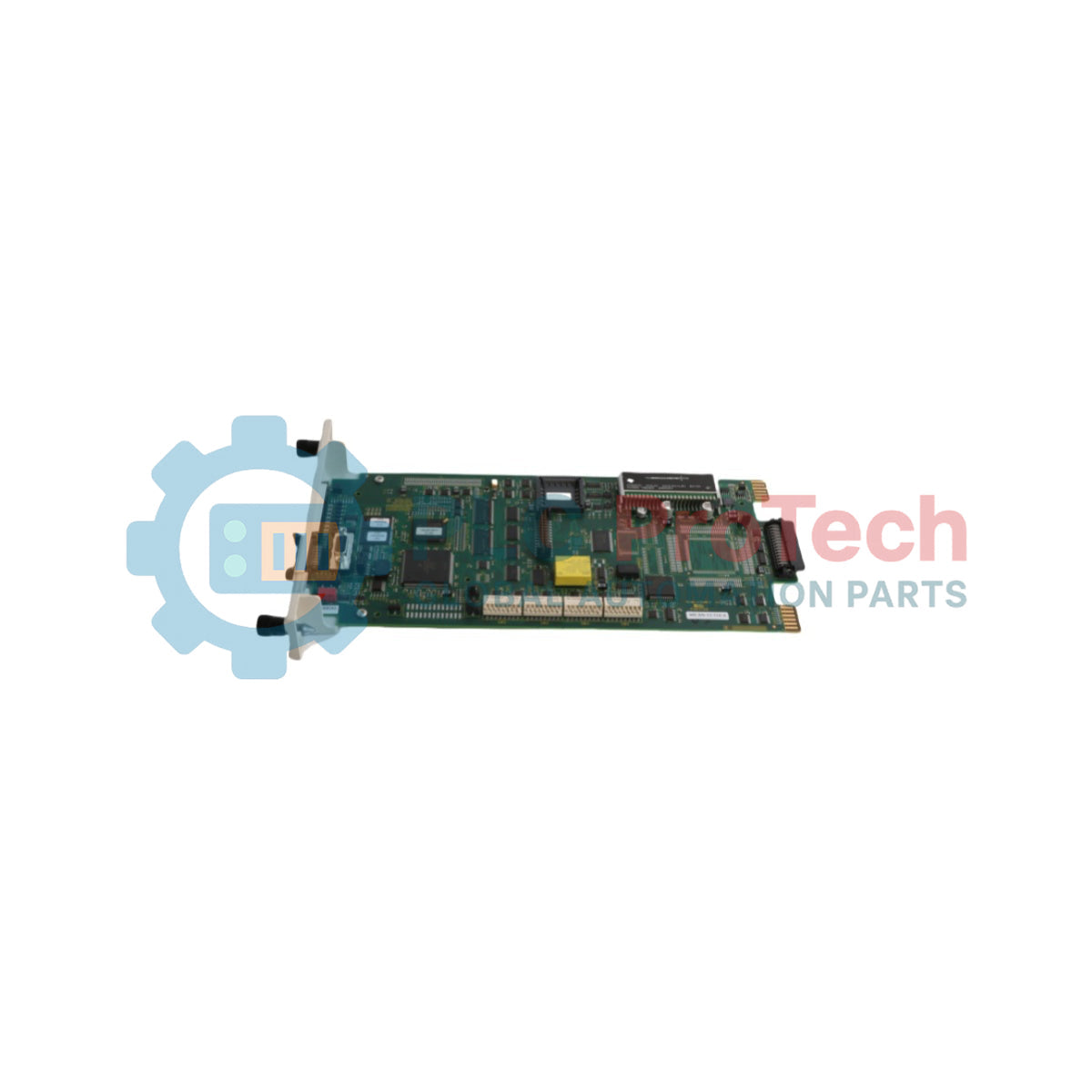

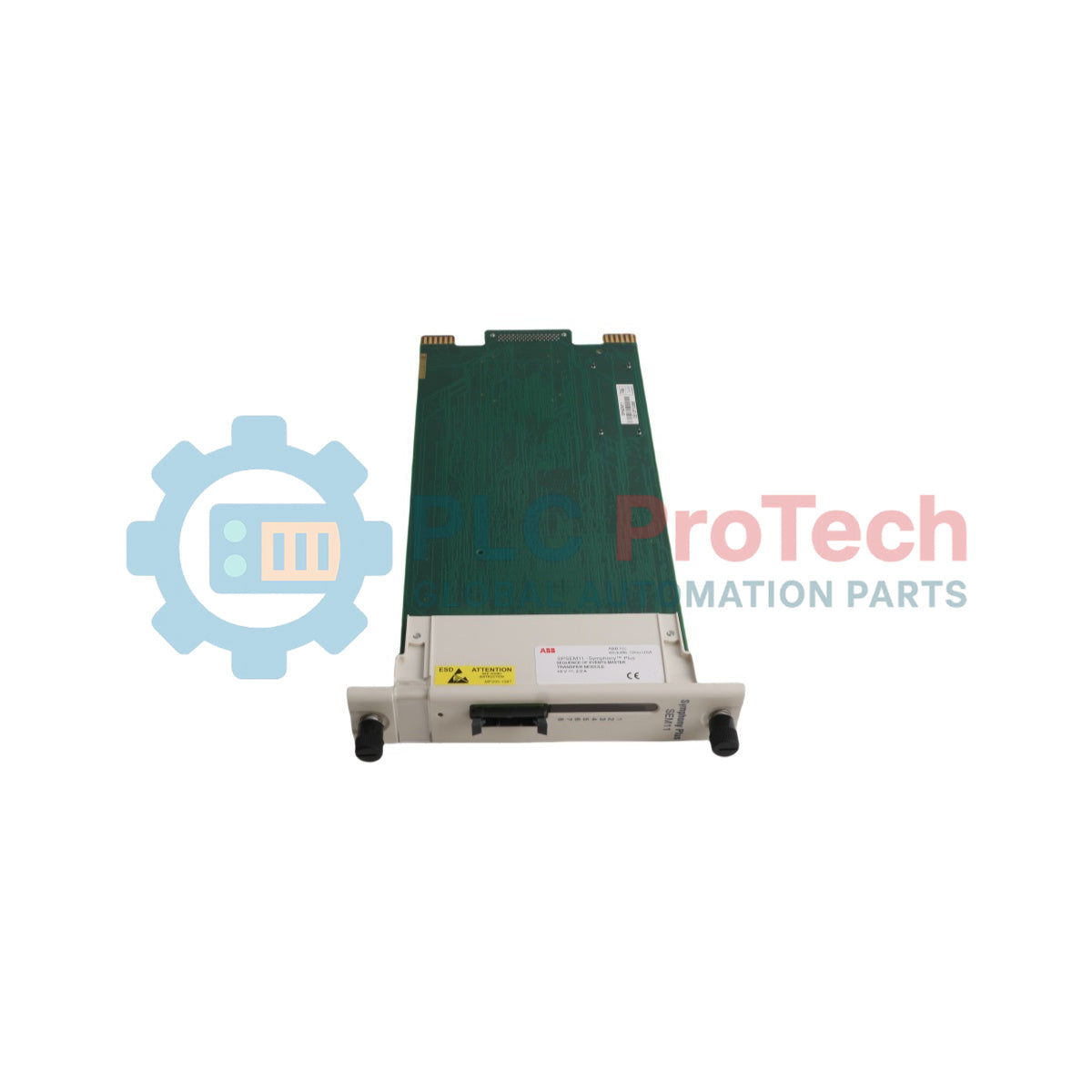

โมดูลหลัก SOE ABB Symphony Plus SPSEM11

คำอธิบาย

ABB SPSEM11 คือ โมดูลหลัก SOE ความหนาแน่นสูงที่ออกแบบโดยเฉพาะสำหรับซีรีส์ตัวควบคุม Symphony Plus และ Harmony Rack (S+ HR) อุปกรณ์นี้ออกแบบมาเพื่อจัดการตัวชี้วัดการติดตามลำดับเหตุการณ์ (SOE) และทำหน้าที่เป็นแกนกลางประทับเวลาที่ซิงโครไนซ์การเปลี่ยนแปลงสถานะดิจิทัลความเร็วสูงทั่วทั้งระบบควบคุมแบบกระจาย (DCS) ภายในเครื่อง SPSEM11 มีบทบาทสำคัญในการวินิจฉัยโรงงาน โดยบันทึกการเปลี่ยนแปลงสถานะในระดับต่ำกว่ามิลลิวินาทีจากอินเตอร์ล็อกความปลอดภัย เซอร์กิตเบรกเกอร์ และระบบทริป ในฐานะส่วนประกอบฮาร์ดแวร์ประเภท Central_Unit อุปกรณ์นี้จัดการการสื่อสารบนบัสภายใน การเก็บรักษาบันทึกข้อมูล และการจัดแนวเวลาอย่างต่อเนื่องผ่านระบบสำรองนาฬิกาด้วยถ่านกระดุมลิเธียมในตัว ทำให้ตรวจสอบเหตุการณ์ได้อย่างน่าเชื่อถือสำหรับการผลิตไฟฟ้าและสภาพแวดล้อมการแปรรูปทางอุตสาหกรรมที่ซับซ้อน

คุณสมบัติ

• แกนหลักการติดตามลำดับเหตุการณ์ความละเอียดสูง (SOE) ที่ออกแบบมาสำหรับเฟรมเวิร์ก Symphony Plus Harmony Rack
• โปรเซสเซอร์ซิงโครไนซ์เวลาส่วนกลางสำหรับเชื่อมโยงการเปลี่ยนแปลงสถานะแบบไบนารีหลายช่องสัญญาณในระดับมิลลิวินาที
• ระบบสำรองนาฬิกาแบบไม่สูญเสียข้อมูลในตัว ซึ่งรองรับด้วยถ่านกระดุมลิเธียมบนบอร์ด
• สถาปัตยกรรมระบบโดยตรงที่สอดคล้องกับชุดแร็กควบคุม S+ HR
• การจัดวางระบบวินิจฉัยเฉพาะที่ช่วยให้ตรวจจับข้อขัดข้องของระบบและสร้างเหตุการณ์หลังการทริปขึ้นใหม่ได้อย่างรวดเร็ว

การใช้งาน

• การวิเคราะห์สาเหตุรากฐานหลังการทริปและการสร้างลำดับเหตุการณ์ใหม่ในโรงไฟฟ้าสาธารณูปโภค
• การตรวจสอบระบบทริปกังหันความเร็วสูงและการวินิจฉัยอินเตอร์ล็อกหม้อไอน้ำ
• การบันทึกลำดับเหตุการณ์ในชุดสวิตช์เกียร์ของสถานีไฟฟ้าย่อยและเซอร์กิตเบรกเกอร์หลัก
• การติดตามความปลอดภัยของกระบวนการที่มีความพร้อมใช้งานสูงในโรงงานปิโตรเคมีและโรงงานเคมีขนาดใหญ่
• การจัดการบันทึกเหตุการณ์แบบกระจายศูนย์ที่ผสานรวมกับเครือข่ายตัวควบคุม Symphony Plus Harmony Rack

ข้อมูลการสั่งซื้อ

ข้อมูลการสั่งซื้อต้องอ้างอิงหลักฐานอย่างเคร่งครัด หากไม่มีระบุไว้อย่างชัดเจนในแหล่งข้อมูล ให้ละเว้นทั้งหมดโดยไม่ต้องอธิบาย

ข้อกำหนดทางเทคนิค

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

• ข้อกำหนดด้านการตัดไฟ: ตรวจสอบให้แน่ใจว่าช่องเป้าหมายและแร็กควบคุมที่ระบุไม่มีพลังงานจ่ายอยู่อย่างสมบูรณ์ก่อนใส่หรือถอดฮาร์ดแวร์ เพื่อปกป้องวงจรภายใน
• การจัดแนวทิศทางแร็ก: เลื่อนโมดูลเข้าในช่องที่จัดสรรไว้ของ Harmony Rack ตามรางนำทางในตัวให้เรียบร้อย เพื่อตรวจสอบการเข้าคู่ของคอนเน็กเตอร์พินด้านหลังอย่างแน่นหนา
• ขั้นตอนการตรวจสอบแบตเตอรี่: ตรวจสอบสภาพแบตเตอรี่กระดุมลิเธียมบนบอร์ดก่อนเสร็จสิ้นการติดตั้งกล่องเริ่มต้น เพื่อให้การคงเวลาจริงเป็นไปอย่างต่อเนื่อง
• พื้นที่จัดการความร้อน: ตรวจสอบว่าช่องระบายอากาศรอบแร็กไม่มีสิ่งกีดขวาง เพื่อให้อากาศไหลเวียนได้อย่างอิสระรอบตัวเรือนที่มีความสูง 355.6 มม.
• การตรวจสอบการต่อลงดิน: ตรวจสอบให้แน่ใจว่าโครงแร็กมีการเชื่อมต่อแบบอิมพีแดนซ์ต่ำอย่างเหมาะสมกับระบบกราวด์เครื่องมือวัดส่วนกลางของโรงงานก่อนเริ่มลำดับการเริ่มต้นระบบ

คำถามที่พบบ่อย

หน้าที่หลักของโมดูลนี้ภายในเครือข่ายควบคุมคืออะไร

ฮาร์ดแวร์นี้ทำหน้าที่เป็นตัวประมวลผล Sequence of Events แบบรวมศูนย์ ซึ่งรวบรวมและบันทึกการเปลี่ยนแปลงของสัญญาณดิจิทัลที่ประทับเวลาในระดับต่ำกว่าหนึ่งมิลลิวินาที

ผลิตภัณฑ์ซีรีส์ใดที่เข้ากันได้กับอุปกรณ์นี้อย่างสมบูรณ์

โมดูลนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการผสานรวมภายในแพลตฟอร์มฮาร์ดแวร์คอนโทรลเลอร์ ABB Symphony Plus และ Harmony Rack

ชุดประกอบนี้จำเป็นต้องมีแหล่งจ่ายไฟสำรองภายในสำหรับวงจรนาฬิกาหรือไม่

ใช่ ฮาร์ดแวร์นี้มีแบตเตอรี่กระดุมลิเธียมภายในหนึ่งก้อน น้ำหนักห้ากรัม เพื่อคงค่าพารามิเตอร์การซิงโครไนซ์นาฬิกา

การจัดประเภทผลิตภัณฑ์ประเภทใดโดยเฉพาะที่ใช้กำกับรายการนี้

รายการนี้จัดอยู่ในหมวดหมู่ผลิตภัณฑ์ทางเทคนิคของ Central_Unit อย่างเป็นทางการ

อุปกรณ์นี้ผสานเข้ากับแผงควบคุมทางกลไกอย่างไร

โมดูลนี้ได้รับการออกแบบให้ใส่โดยตรงในช่องเฉพาะบนรูปแบบแร็กควบคุมอุตสาหกรรม S+ HR มาตรฐาน

ขอบเขตมิติทางกายภาพที่แน่นอนสำหรับการประสานงานด้านการจัดวางคือเท่าใด

หน่วยโครงสร้างนี้มีความกว้าง 245 มม. ความสูง 355.6 มม. และความลึกในการติดตั้ง 76.2 มม.

พารามิเตอร์น้ำหนักที่ระบุสำหรับแผงวงจรหลักที่ยังไม่ได้บรรจุกล่องคือเท่าใด

เอกสารติดตามด้านโลจิสติกส์ระบุค่าน้ำหนักอ้างอิงเริ่มต้นเป็นศูนย์กิโลกรัม ซึ่งบ่งชี้ว่าควรตรวจสอบน้ำหนักโครงสร้างจริงของอุปกรณ์อีกครั้งระหว่างการติดตั้งจริง

ดัชนีการค้าระหว่างประเทศใดกำกับการจัดประเภทพิกัดอากรขาออกของศุลกากรสำหรับรุ่นนี้

อุปกรณ์นี้ได้รับการบันทึกในระดับสากลภายใต้รหัส HS 853890 และหมายเลขพิกัดศุลกากร 85389081

การดึงโมดูลนี้ออกจากแบ็กเพลนขณะที่แร็กยังมีกระแสไฟอยู่ปลอดภัยหรือไม่

ไม่ คุณต้องแยกแรงดันไฟฟ้าของแร็กออกโดยสมบูรณ์ก่อนจัดการกับอุปกรณ์ เพื่อลดความเสี่ยงจากไฟกระชากที่อาจเกิดกับหน่วยประมวลผลกลางข้างเคียง

ส่วนประกอบนี้ช่วยช่างเทคนิคประจำโรงงานวิเคราะห์การตัดการทำงานของอุปกรณ์ได้อย่างไร

ด้วยการบันทึกความผันผวนของสถานะลอจิกพร้อมค่าคุณลักษณะด้านเวลาที่แม่นยำ วิศวกรจึงสามารถระบุลำดับเหตุการณ์ที่แน่นอนซึ่งทำให้กระบวนการหยุดทำงานได้
