ภาพรวมผลิตภัณฑ์

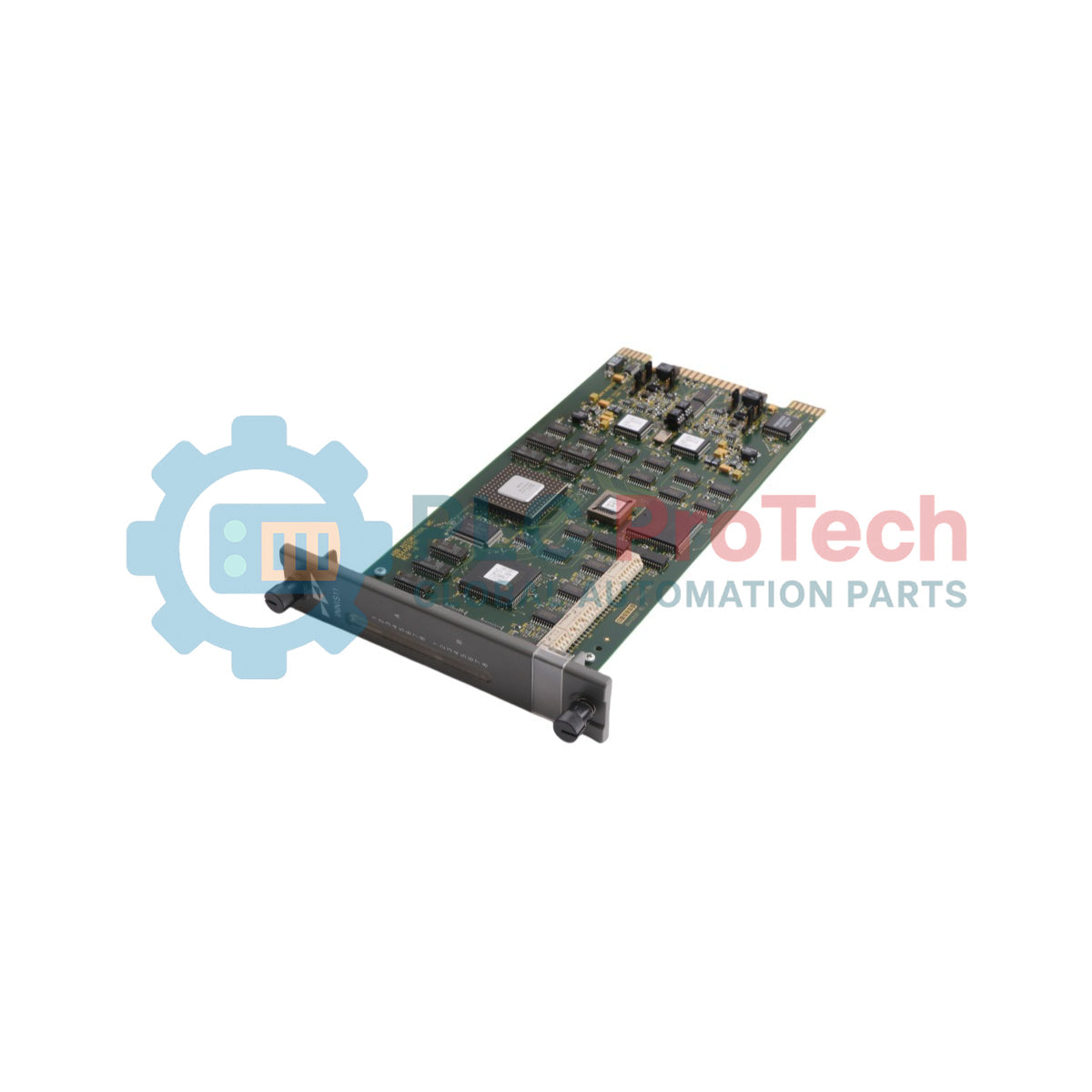

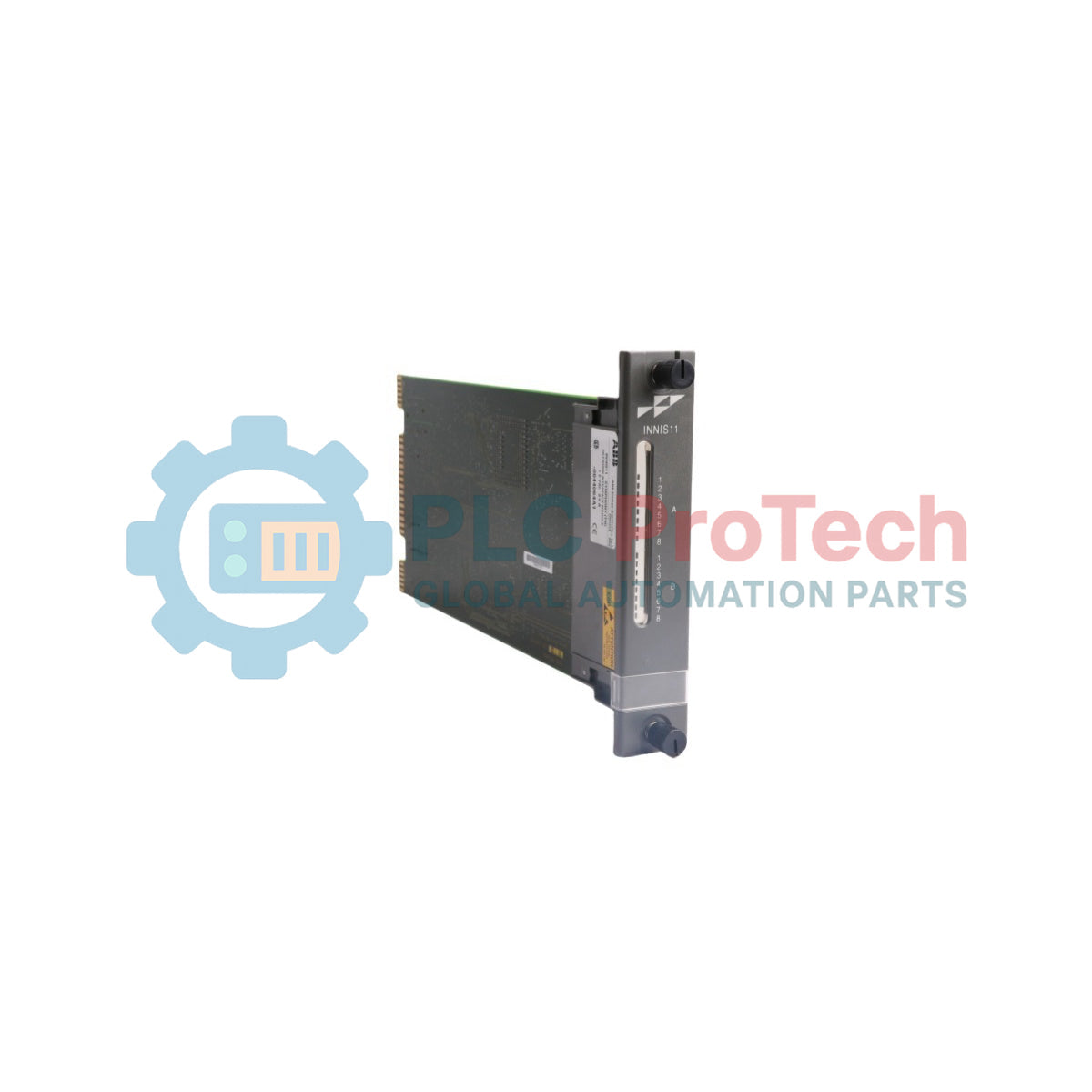

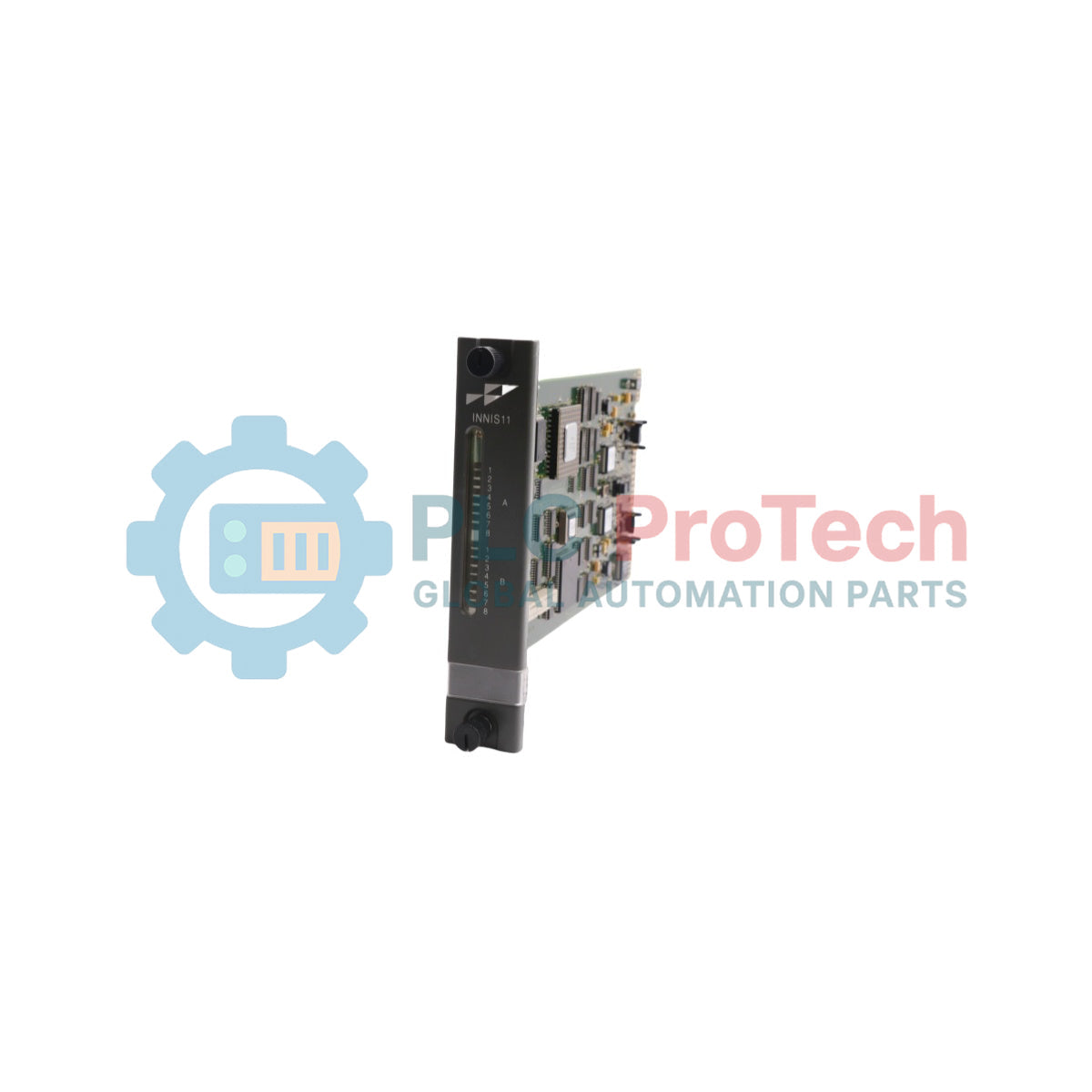

INNIS11 (INNIS11) คือโมดูลสเลฟอินเทอร์เฟซเครือข่าย Bailey ประสิทธิภาพสูง ซึ่งออกแบบมาสำหรับระบบควบคุมแบบกระจาย (DCS) ABB Harmony/Infi 90 โมดูลนี้ทำหน้าที่เป็นสะพานเชื่อมสำคัญสำหรับการส่งข้อมูลภายในสถาปัตยกรรมระบบ โดยเฉพาะการแลกเปลี่ยนข้อมูลระหว่าง Controlway กับเครือข่ายการสื่อสาร Plant Loop หรือ INFI-NET ได้รับการออกแบบมาเพื่อรองรับปริมาณข้อมูลมหาศาล โดยรองรับได้สูงสุด 1,500 จุดจากโมดูล I/O แบบ Sequence of Events (SOE) ครอบคลุม Harmony Control Units (HCU) สูงสุด 1,000 หน่วย. ความสามารถนี้ทำให้ INNIS11 เป็นองค์ประกอบสำคัญสำหรับโรงงานอุตสาหกรรมขนาดใหญ่ เช่น โรงไฟฟ้าสาธารณูปโภคและโรงงานแปรรูปเคมี ซึ่งการเก็บข้อมูลกระบวนการที่รวดเร็วและซิงโครไนซ์เป็นสิ่งสำคัญต่อการตรวจสอบกระบวนการและการปฏิบัติตามข้อกำหนด

การกำหนดค่าทางเทคนิค

ฮาร์ดแวร์ INNIS11 มีความสามารถด้านลอจิกและทริกเกอร์ขั้นสูง เพื่อจัดการเหตุการณ์เครือข่ายที่ซับซ้อนโดยไม่เพิ่มภาระให้ตัวควบคุมส่วนกลาง รองรับเอนจินทริกเกอร์ขั้นสูงที่ประกอบด้วยทริกเกอร์แบบซับซ้อน 256 รายการ โดยแต่ละรายการรองรับตัวดำเนินการได้สูงสุด 16 รายการ. นอกจากนี้ โมดูลยังจัดการทริกเกอร์แบบง่ายได้ 3,000 รายการ ช่วยให้ควบคุมการรายงานข้อมูลและการบันทึกเหตุการณ์ได้อย่างละเอียด. INNIS11 มักทำงานร่วมกับโมดูลคำสั่งอินเทอร์เฟซเครือข่าย INICT01 หรือรุ่นที่คล้ายกัน เพื่อให้เป็นเกตเวย์ที่สมบูรณ์ การออกแบบให้ความสำคัญกับการสื่อสารที่มีความหน่วงต่ำ ทำให้ข้อมูลกระบวนการและสัญญาณเตือนที่ต้องการความเร่งด่วนถูกส่งต่อผ่านเครือข่ายด้วยความแม่นยำระดับมิลลิวินาที

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

บทบาทหลักของ INNIS11 ในระบบ Infi 90 คืออะไร

 INNIS11 ทำหน้าที่เป็นอินเทอร์เฟซสเลฟสำหรับเครือข่ายการสื่อสาร โดยรวบรวมข้อมูลจากโมดูลควบคุมภายในเครื่องและจัดรูปแบบข้อมูลเพื่อส่งไปยังอินเทอร์เฟซมาสเตอร์ ซึ่งจะกระจายข้อมูลไปยังส่วนที่เหลือของ Plant Loop หรือ INFI-NET

ฟังก์ชันทริกเกอร์แบบซับซ้อนมีประโยชน์ต่อผู้ใช้ DCS อย่างไรด้วยทริกเกอร์แบบซับซ้อน 256 รายการและตัวดำเนินการรายการละ 16 ตัวโมดูลสามารถตรวจสอบลอจิกของจุดข้อมูลภายในพื้นที่ก่อนรายงานได้ ซึ่งช่วยลดการรับส่งข้อมูลบนเครือข่าย โดยทำให้มั่นใจว่าระบบจะส่งเฉพาะการเปลี่ยนแปลงสถานะที่เกี่ยวข้องหรือเงื่อนไขแบบผสมเฉพาะเท่านั้นไปทั่วทั้งระบบ

INNIS11 รองรับข้อมูล Sequence of Events (SOE) ได้หรือไม่ใช่ โมดูลนี้ได้รับการปรับให้เหมาะสมโดยเฉพาะสำหรับข้อมูล SOE และรองรับจุดข้อมูล 1,500 จุดจากโมดูล SOE I/Oวิธีนี้ช่วยให้บันทึกและส่งลำดับเหตุการณ์ของกระบวนการที่เกิดขึ้นจริงได้อย่างถูกต้อง เพื่อการวิเคราะห์หลังการทริปอย่างแม่นยำ

คู่มือวิศวกรรมและการติดตั้ง

• ข้อกำหนดในการจับคู่:  INNIS11 ต้องจับคู่กับโมดูล Network Interface Command (NIC) ที่เข้ากันได้จึงจะทำงานได้อย่างถูกต้อง ตรวจสอบให้แน่ใจว่าสวิตช์ DIP บน INNIS11 ได้รับการกำหนดแอดเดรสอย่างถูกต้องให้ตรงกับ NIC และสล็อต Controlway เฉพาะที่โมดูลนั้นติดตั้งอยู่



• ความสมบูรณ์ของเครือข่าย: ด้วยความสามารถในการรองรับ HCU สูงสุด 1,000 รายการตรวจสอบให้แน่ใจว่าสาย Plant Loop หรือ INFI-NET ได้รับการติดตั้งเทอร์มิเนชันและชีลด์อย่างถูกต้อง การติดตั้งเทอร์มิเนชันที่ไม่เหมาะสมอาจทำให้อัตราข้อผิดพลาดและการส่งข้อมูลซ้ำสูงขึ้น ซึ่งจะลดความสามารถของโมดูลในการรายงานทริกเกอร์แบบง่าย 3,000 รายการ.

• การจัดการความร้อน: ใน Harmony Racks ที่มีความหนาแน่นสูง  INNIS11 จะสร้างความร้อนในระดับปานกลาง ตรวจสอบให้แน่ใจว่าพัดลมระบายความร้อนของแร็กทำงานเป็นปกติและแผ่นกรองอากาศสะอาด เพื่อรักษาอุณหภูมิโดยรอบให้ต่ำกว่า 70 องศาเซลเซียส และป้องกันข้อผิดพลาดทางลอจิกที่อาจเกิดขึ้นระหว่างการส่งข้อมูลความเร็วสูงเป็นชุด
