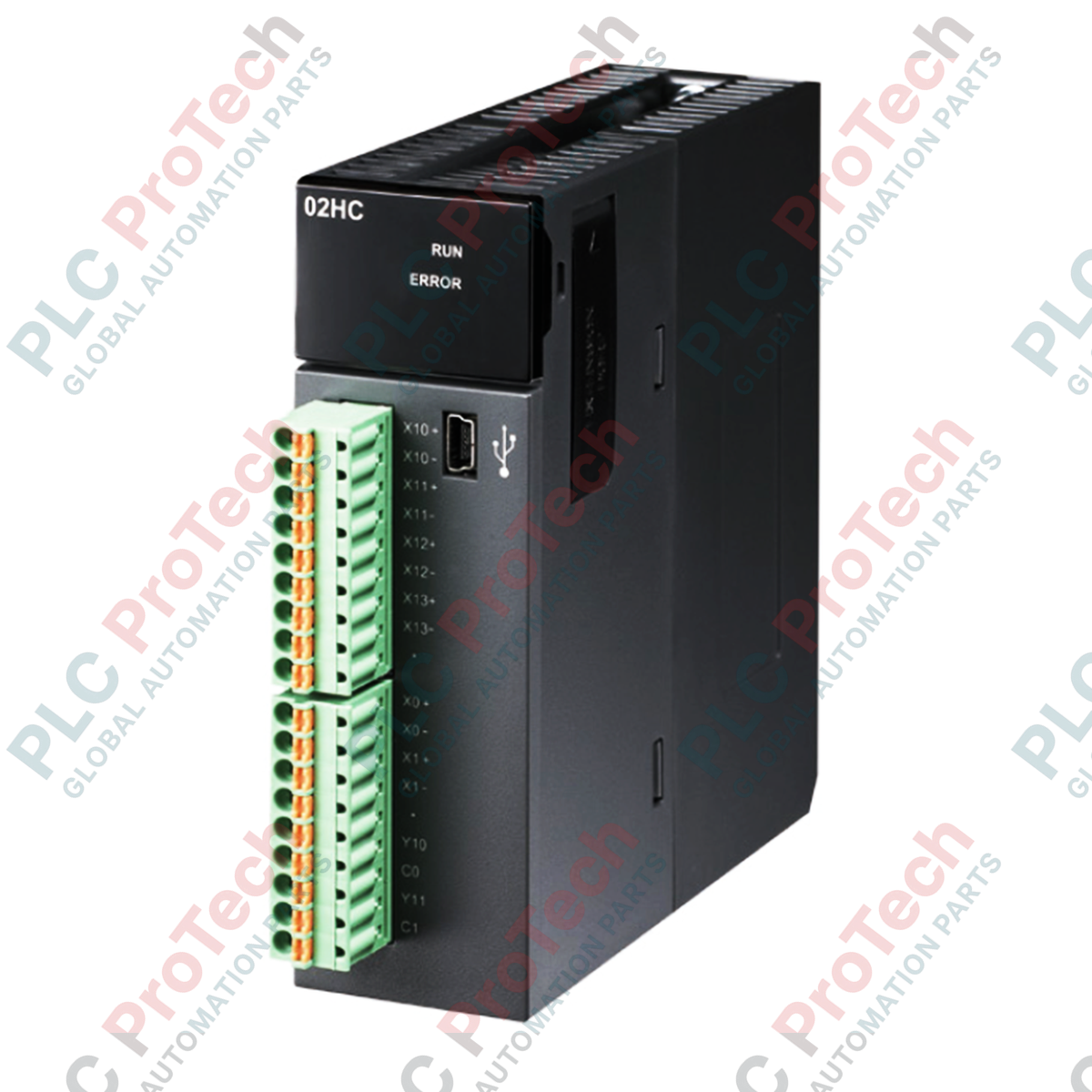

AH02HC-5A DELTA โมดูลเคาน์เตอร์ความเร็วสูง 2 ช่อง ซีรีส์ AH500

ภาพรวมผลิตภัณฑ์

AH02HC-5A (AH02HC5A) เป็นโมดูลเคาน์เตอร์ความเร็วสูงแบบ 2 ช่องประสิทธิภาพสูง ออกแบบมาสำหรับระบบ PLC แบบโมดูลาร์ Delta AH500 โมดูลนี้ได้รับการออกแบบทางวิศวกรรมเพื่อรองรับงานควบคุมและกำหนดตำแหน่งการเคลื่อนที่ที่ต้องการความแม่นยำ โดยรองรับความถี่อินพุตสูงถึง 200 kHz ต่อช่อง จึงเหมาะอย่างยิ่งสำหรับการติดตามเอ็นโค้ดเดอร์แบบหมุน สเกลเชิงเส้น และสัญญาณพัลส์เทรน ในสภาพแวดล้อมระบบอัตโนมัติที่ซับซ้อน เช่น การติดฉลากความเร็วสูง การตัดแบบหมุน และการบรรจุภัณฑ์ที่ต้องการความแม่นยำ AH02HC-5A ให้ส่วนเชื่อมต่อสัญญาณป้อนกลับที่สำคัญสำหรับการซิงโครไนซ์แบบเรียลไทม์ พร้อมรองรับการถอดเปลี่ยนขณะระบบทำงานและฟังก์ชันวินิจฉัยขั้นสูง ช่วยให้ระบบมีความพร้อมใช้งานสูงและลดเวลาหยุดทำงานในงานอุตสาหกรรม B2B ที่มีความสำคัญต่อภารกิจ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมทางเทคนิคของ AH02HC-5A ได้รับการปรับให้เหมาะสมกับการประมวลผลสัญญาณที่หลากหลาย รองรับโหมดการนับหลายรูปแบบ ได้แก่ Pulse/Direction (PD), Up/Down (UD) และ Quadrature (A/B และ 4xAB) ทำให้สามารถเชื่อมต่อกับเซนเซอร์และเอ็นโค้ดเดอร์อุตสาหกรรมได้หลากหลายประเภทอย่างราบรื่น โมดูลนี้ใช้พลังงานภายใน 2.4 W และติดตั้งเทอร์มินัลบล็อกแบบถอดได้มาตรฐาน EU เพื่อให้การเดินสายและบำรุงรักษาทำได้ง่ายขึ้น เพื่อให้ตอบสนองต่อเหตุการณ์ภาคสนามได้อย่างรวดเร็ว AH02HC-5A จึงรองรับฟังก์ชันอินเทอร์รัปต์ ช่วยให้ CPU ของ PLC ตอบสนองได้ทันทีเมื่อถึงค่าการนับที่กำหนดหรือเมื่อได้รับทริกเกอร์ภายนอก ซึ่งช่วยเพิ่มความแม่นยำโดยรวมของลูปควบคุมการเคลื่อนที่

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ข้อดีของโหมดการนับ 4AB บน AH02HC-5A คืออะไร

โหมด 4AB (การคูณความถี่สี่เท่า) ช่วยให้โมดูลนับทุกขอบขาขึ้นและขอบขาลงของเฟส A และ B ส่งผลให้ความละเอียดของเอ็นโค้ดเดอร์จริงเพิ่มขึ้นเป็นสี่เท่า ทำให้ควบคุมตำแหน่งได้ละเอียดขึ้นมากโดยไม่จำเป็นต้องใช้ฮาร์ดแวร์ที่มีค่า PPR สูงกว่า

สามารถเปลี่ยนโมดูลนี้ขณะที่ระบบ AH500 ยังคงทำงานอยู่ได้หรือไม่

ได้ AH02HC-5A รองรับการถอดเปลี่ยนขณะระบบทำงาน ช่วยให้เจ้าหน้าที่บำรุงรักษาสามารถเปลี่ยนโมดูลได้โดยไม่ต้องปิดไฟที่แร็ก PLC ซึ่งจำเป็นอย่างยิ่งสำหรับอุตสาหกรรมที่มีกระบวนการทำงานต่อเนื่อง เพราะการหยุดระบบอาจทำให้สูญเสียการผลิตเป็นจำนวนมาก

ฟังก์ชัน "อินเทอร์รัปต์" ช่วยเพิ่มความแม่นยำในการเคลื่อนที่ได้อย่างไร

ฟังก์ชันอินเทอร์รัปต์ช่วยให้โมดูลเรียกใช้รูทีนย่อยที่กำหนดไว้ในโปรแกรม PLC ทันทีที่ถึงค่าการนับที่ตั้งไว้ล่วงหน้า วิธีนี้จะข้ามรอบการสแกนมาตรฐานของ PLC ช่วยลดความหน่วงในการตอบสนอง และทำให้การทำงานความเร็วสูง เช่น การสั่งงานใบมีดตัด เกิดขึ้นตรงตำแหน่งที่ต้องการอย่างแม่นยำ

คู่มือวิศวกรรมและการติดตั้ง

• ความสมบูรณ์ของสัญญาณและการชีลด์: เพื่อรักษาความแม่นยำของอินพุตที่ 200 kHz ควรใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับการเชื่อมต่อเอ็นโค้ดเดอร์เสมอ ควรต่อชีลด์ลงกราวด์ที่ขั้ว "G" หรือ "FE" ของโมดูล เดินสายสัญญาณเหล่านี้ให้ห่างจากสายไฟ AC แรงดันสูงหรือสายเอาต์พุต VFD อย่างน้อย 100 mm เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่อาจทำให้เกิดการนับหลอก

• การจับคู่โหมดอินพุต: ตรวจสอบให้แน่ใจว่าโหมดการนับที่กำหนดในซอฟต์แวร์ (ISPSoft) ตรงกับการเดินสายจริง ตัวอย่างเช่น หากใช้เอ็นโค้ดเดอร์ที่มีเอาต์พุตเฟส A และ B ให้ตั้งค่าโมดูลเป็นโหมด AB หรือ 4AB การใช้โหมดไม่ถูกต้องจะทำให้การติดตามระยะทางคลาดเคลื่อนหรือไม่สามารถตรวจจับการเปลี่ยนทิศทางได้

• การบำรุงรักษาเทอร์มินัลบล็อก: เมื่อใช้เทอร์มินัลบล็อกแบบถอดได้มาตรฐาน EU ให้ตรวจสอบว่าปลอกย้ำปลายสายทั้งหมดถูกย้ำอย่างแน่นหนา การเชื่อมต่อที่หลวมในอินพุตของเคาน์เตอร์ความเร็วสูงอาจทำให้เกิดสัญญาณ "กระเพื่อม" ซึ่งโมดูลอาจตีความว่าเป็นพัลส์ที่ถูกต้อง ส่งผลให้เกิดข้อผิดพลาดในการกำหนดตำแหน่งสะสมเมื่อเวลาผ่านไป
