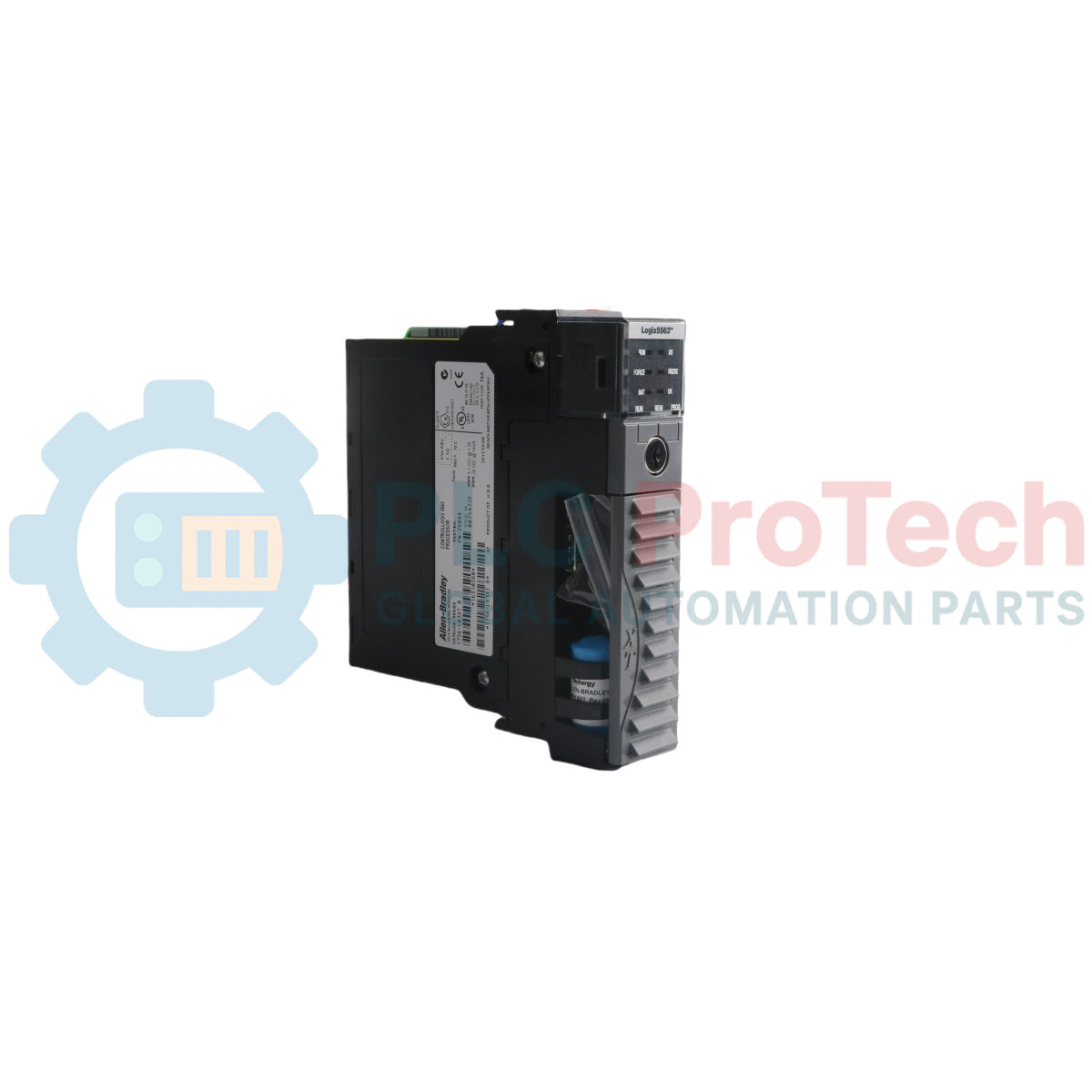

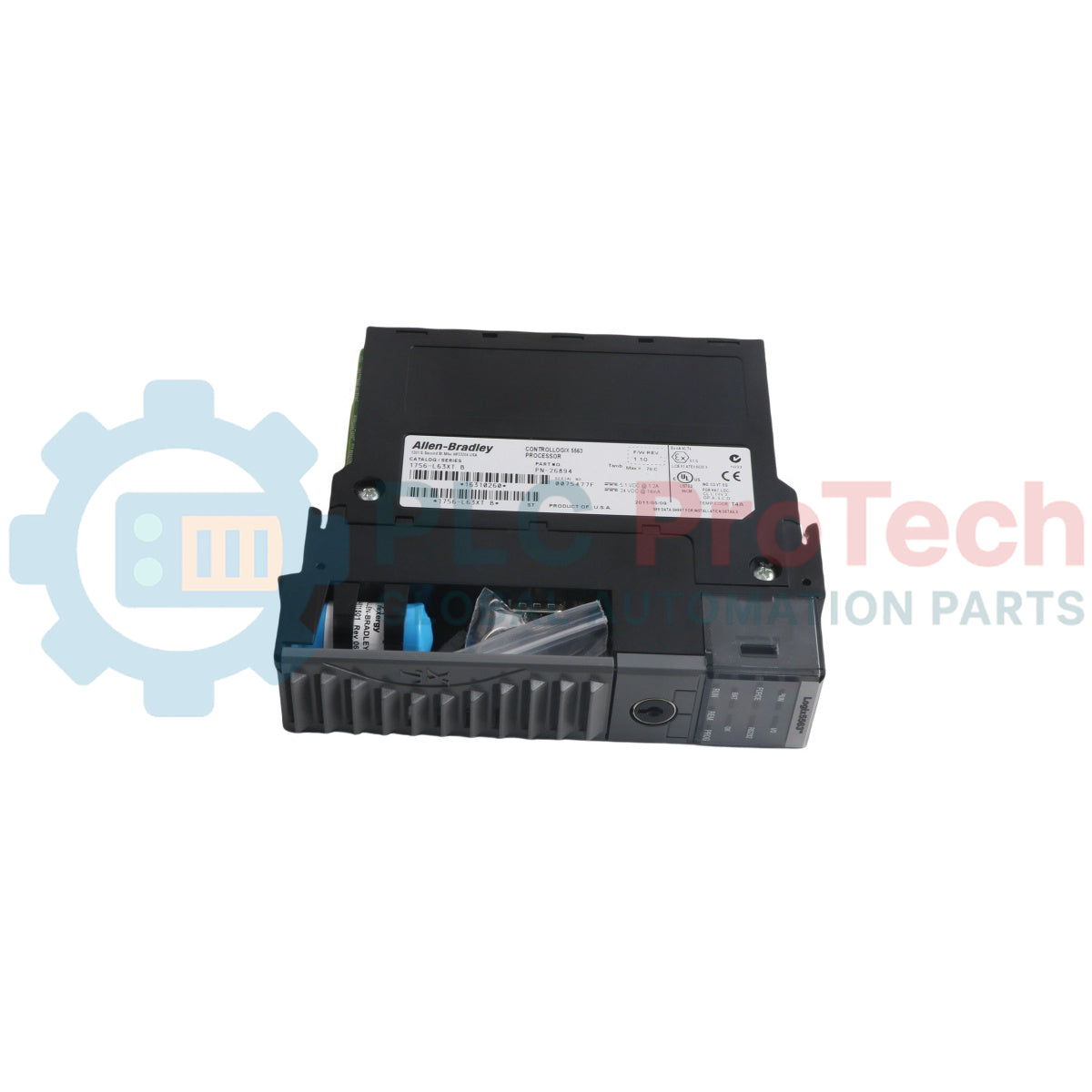

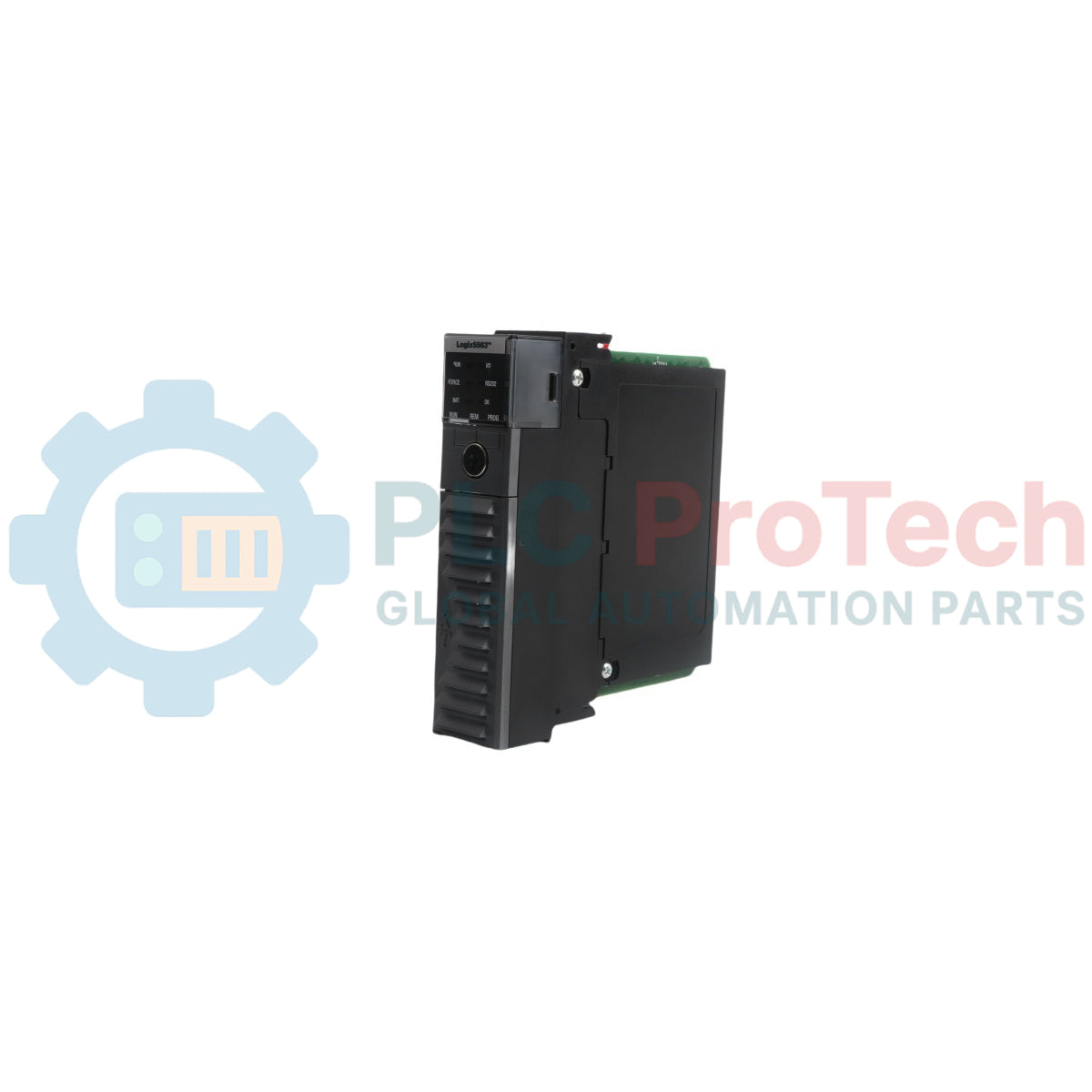

Allen-Bradley 1756-L63XT โมดูลตัวประมวลผล ControlLogix สำหรับสภาพแวดล้อมรุนแรง

คำอธิบายการทำงาน

 1756-L63XT (1756-L63XT) คือคอนโทรลเลอร์ ControlLogix แบบเสริมความทนทาน ซึ่งออกแบบมาโดยเฉพาะสำหรับการทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูงสุดขั้วและแรงสั่นสะเทือนสูง สามารถทำงานได้ในสภาพแวดล้อมภาคสนามของกระบวนการต่อเนื่องที่รุนแรง เช่น แหล่งขุดเจาะน้ำมันและก๊าซ สถานีไฟฟ้าย่อยในทะเลทราย และเหมืองเปิดขนาดใหญ่ หน่วยประมวลผลประสิทธิภาพสูงนี้มอบการควบคุมระบบอัตโนมัติที่เสถียรแม้ในพื้นที่ที่ฮาร์ดแวร์ PLC มาตรฐานไม่สามารถทำงานได้ ด้วยหน่วยความจำสำหรับการประมวลผลของผู้ใช้ขนาด 8 MB และพื้นที่จัดเก็บหน่วยความจำ I/O เฉพาะขนาด 478 KB  1756-L63XT จึงใช้สารเคลือบแบบคอนฟอร์มัลที่ได้รับการปรับให้เหมาะสมเพื่อแยกอุปกรณ์อิเล็กทรอนิกส์ภายในออกจากความชื้นในบรรยากาศและสารปนเปื้อนทางเคมีในอากาศ การใช้คอนโทรลเลอร์สำหรับสภาพแวดล้อมสุดขั้วนี้ช่วยป้องกันข้อมูลสำคัญเสียหาย ทนต่อการเปลี่ยนแปลงอุณหภูมิอย่างรุนแรงโดยไม่ทำให้ความแม่นยำของนาฬิกลดลง และมอบแพลตฟอร์มสำรองแบบไร้รอยต่อบนเลเยอร์ ControlNet เพื่อลดการหยุดทำงานของโรงงานครั้งใหญ่และเพิ่มเวลาพร้อมใช้งานของระบบระยะไกล

โครงสร้างพื้นฐานฮาร์ดแวร์และความสามารถด้านเครือข่าย

สถาปัตยกรรมพื้นฐานของโปรเซสเซอร์ 1756-L63XT มุ่งเน้นการผสานรวมเครือข่ายอย่างกว้างขวาง การประมวลผลลอจิกแบบหลายทาสก์ และการแยกส่วนทางกายภาพอย่างเข้มงวด

• โปรไฟล์การทำงานแบบหลายทาสก์: รองรับทาสก์คอนโทรลเลอร์อิสระสูงสุด 32 รายการ โดยแต่ละกลุ่มทาสก์รองรับโปรแกรมอุตสาหกรรมได้สูงสุด 100 โปรแกรม การกำหนดค่านี้รองรับทริกเกอร์เหตุการณ์แบบอะซิงโครนัสที่ซับซ้อนควบคู่กับรูทีนลูปที่ต้องตอบสนองตามเวลาที่กำหนด

• การผสานรวมอินเทอร์เฟซอย่างครอบคลุม: สื่อสารผ่านเครือข่ายอุตสาหกรรมได้อย่างราบรื่นด้วยอะแดปเตอร์แบบติดตั้งบนแร็กในตัว ได้แก่ EtherNet/IP, ControlNet, DeviceNet, Remote I/O, SynchLink และ Data Highway Plus (DH+)

• อินเทอร์เฟซอนุกรมแบบจุดต่อจุดในตัว: ประกอบด้วยช่องทางสื่อสารอนุกรม RS-232 จำนวน 1 พอร์ต ซึ่งรองรับช่องสัญญาณ DF1 แบบฟูลดูเพล็กซ์/ฮาล์ฟดูเพล็กซ์ พารามิเตอร์โมเด็มวิทยุ DF1 สตรีมข้อความ ASCII ของมาสเตอร์ และการแปลโปรโตคอล Modbus ผ่านลอจิกของคอนโทรลเลอร์แบบโลคัล

• สถาปัตยกรรมระบบสำรอง: ผสานรวมกลไกความซ้ำซ้อนสำหรับการถ่ายโอนข้ามระบบ ซึ่งรองรับการติดตามคู่ระบบแบบซิงโครไนซ์ผ่านลิงก์เครือข่าย ControlNet เดียว ช่วยให้การถ่ายโอนการควบคุมจากโปรเซสเซอร์หลักไปยังโปรเซสเซอร์สำรองเป็นไปอย่างราบรื่นโดยไม่สูญเสียข้อมูลตัวแปรสถานะของกระบวนการ

ตารางสมรรถนะทางเทคนิค

คำถามที่พบบ่อยด้านการใช้งานและวิศวกรรมภาคสนาม

เหตุใดพิกัดอุณหภูมิโดยรอบจึงลดลงเมื่อใช้แชสซีบางประเภท

1756-L63XT ได้รับการจัดอันดับแยกต่างหากให้รองรับอุณหภูมิอากาศโดยรอบสูงสุด 70 องศาเซลเซียส อย่างไรก็ตาม เมื่อติดตั้งภายในแชสซีสภาพแวดล้อมรุนแรง 1756-A7LXT ข้อจำกัดด้านความร้อนของระบบจะจำกัดชุดประกอบไว้ที่ -25 ถึง 60 องศาเซลเซียส ในทางกลับกัน เมื่อติดตั้งร่วมกับโครงร่างการกระจายภาคสนาม FLEX I/O-XT แบบจับคู่ ค่าความทนทานต่ออุณหภูมิด้านล่างจะลดลงอย่างปลอดภัยถึง -20 ถึง 70 องศาเซลเซียส

การ์ดหน่วยความจำไม่ลบเลือนชนิดใดบ้างที่สามารถใช้สำรองข้อมูลแบบไม่สามารถลบได้

โมดูลนี้จำกัดการใช้งานอย่างเคร่งครัดกับการ์ด CompactFlash ระดับอุตสาหกรรมเชิงพาณิชย์เท่านั้น รองรับการ์ดรุ่น 1784-CF64 ความจุ 64 เมกะไบต์ หรือการ์ดความจุสูงรุ่น 1784-CF128 ความจุ 128 เมกะไบต์ ห้ามติดตั้งการ์ดแฟลชมาตรฐานทั่วไปที่ไม่ได้ผลิตโดย Rockwell

หน่วยนี้รักษาความสมบูรณ์ของข้อมูลอย่างไรเมื่อไฟเลี้ยงแบ็กเพลนของแชสซีดับทั้งหมด

1756-L63XT ใช้โมดูลกักเก็บพลังงานในตัวหรือชุดแบตเตอรี่ลิเธียมอุตสาหกรรมแบบเปลี่ยนได้ แหล่งจ่ายไฟสำรองนี้จ่ายกระแสคงค้างอย่างต่อเนื่องให้กับบล็อก SRAM เพื่อรักษาตารางตัวแปรที่ใช้งานอยู่ นาฬิกาเวลาภายใน และตัวบ่งชี้สถานะระบบไว้จนกว่าแรงดันไฟฟ้าสายระบบจะกลับคืนมา

แนวทางการทดสอบเดินระบบภาคสนามและความปลอดภัยแบบเข้มงวด

• ระยะห่างทางความร้อนและการไหลเวียนอากาศของแชสซี: เมื่อติดตั้ง 1756-L63XT ในตู้ NEMA สำหรับสภาพแวดล้อมรุนแรงแบบปิดผนึก ต้องเว้นระยะในแนวตั้งเหนือและใต้แชสซี 1756-A4LXT, 1756-A5XT หรือ 1756-A7XT อย่างเหมาะสม รักษาระยะช่องว่างอากาศที่ไม่มีสิ่งกีดขวางรอบตัวเรือนภายนอกอย่างน้อย 50.8 มม. (2.0 นิ้ว) เพื่อให้เกิดการระบายความร้อนด้วยการพาความร้อนตามธรรมชาติแบบพาสซีฟทั่วแผงหน้าของโปรเซสเซอร์ได้อย่างเหมาะสมในช่วงอุณหภูมิแวดล้อมสูงสุดขณะทำงาน

• แนวทางการป้องกันไฟฟ้าสถิต: ชิปประมวลผลบนบอร์ดและวงจรอิเล็กทรอนิกส์แบบติดตั้งบนพื้นผิวไวต่อการเกิดอาร์กจาก ESD อย่างฉับพลันเป็นอย่างมาก วิศวกรซ่อมบำรุงต้องสวมสายรัดข้อมือป้องกัน ESD ที่ต่อกราวด์และเชื่อมต่อโดยตรงกับโครงตัวเครื่องโลหะ ก่อนเลื่อนคอนโทรลเลอร์ออกจากช่องแชสซีหรือใช้งานปุ่มกดหยุด/รีเซ็ตด้านหน้า

• การป้องกันพอร์ตอนุกรมและการลดสัญญาณรบกวน: ลิงก์อนุกรม RS-232 แบบกำหนดเองทั้งหมดที่ใช้ช่องสัญญาณในตัวต้องใช้สายเคเบิลแบบมีชีลด์โดยเฉพาะ ต่อถักเปียชีลด์รอบสายเคเบิลเข้ากับตัวเรือนโลหะแบบ D-shell ที่ฝั่งคอนโทรลเลอร์ อย่าเดินสายอนุกรมใกล้กับสายเคเบิลขับมอเตอร์กระแสสูงหรือสายไฟกำลังแบบเหนี่ยวนำ เพื่อป้องกันสัญญาณรบกวนบนเครือข่าย ASCII หรือ DF1

• การติดตั้งโมดูลและแรงบิด: จัดแนวขอบแผงวงจรด้านบนและด้านล่างให้ตรงกับรางนำพลาสติกของแชสซีที่กำหนด กดโมดูลกลับเข้าไปอย่างนุ่มนวลจนขั้วต่อด้านหลังเข้าที่อย่างแน่นหนากับบัสแบ็กเพลนที่ใช้งานอยู่ ขันสกรูล็อกด้านบนและด้านล่างด้วยแรงบิด 0.6 Nm (5.3 in-lbs) เพื่อป้องกันการสูญเสียการสัมผัสเมื่อเกิดแรงสั่นสะเทือนที่พื้นสูงสุด 2 g
