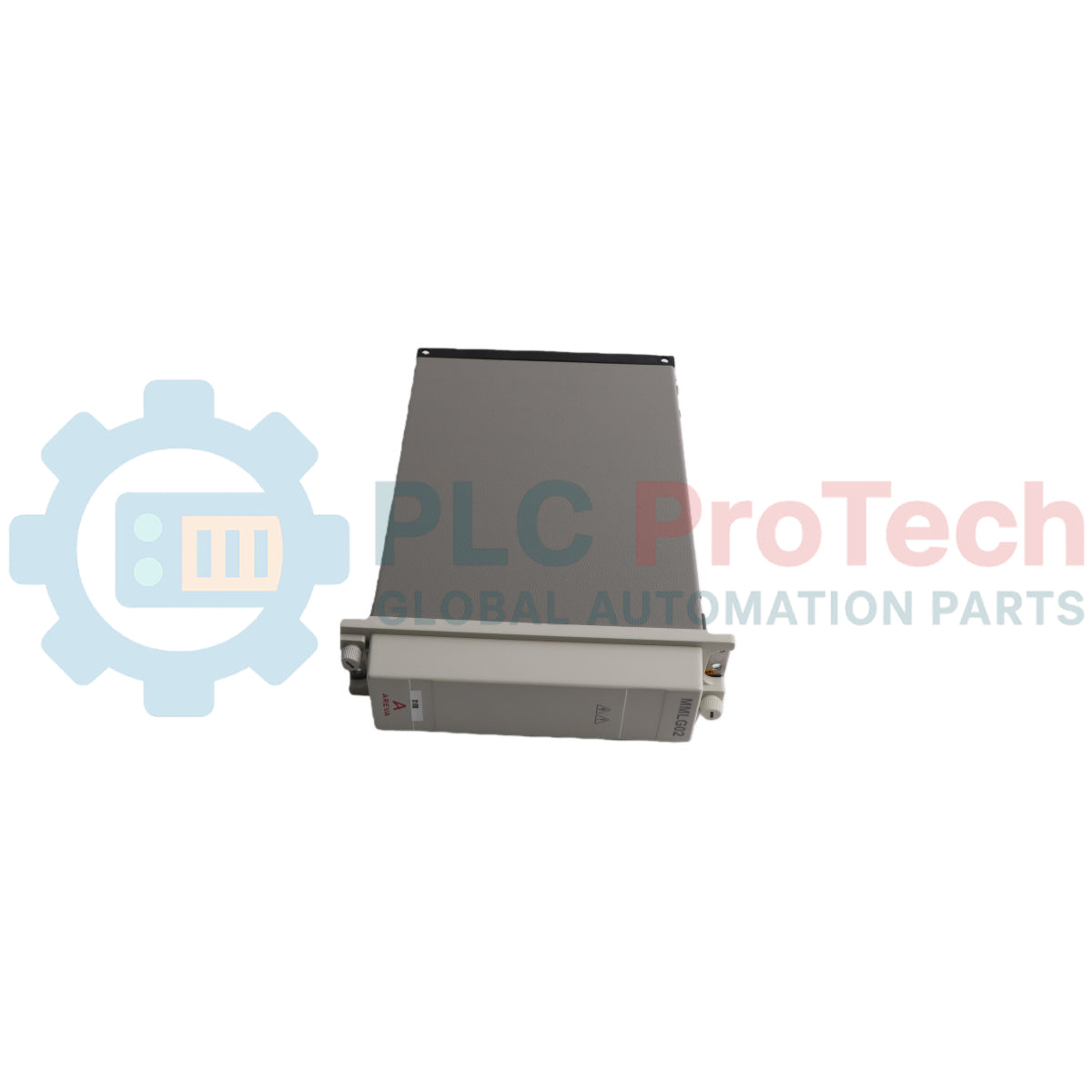

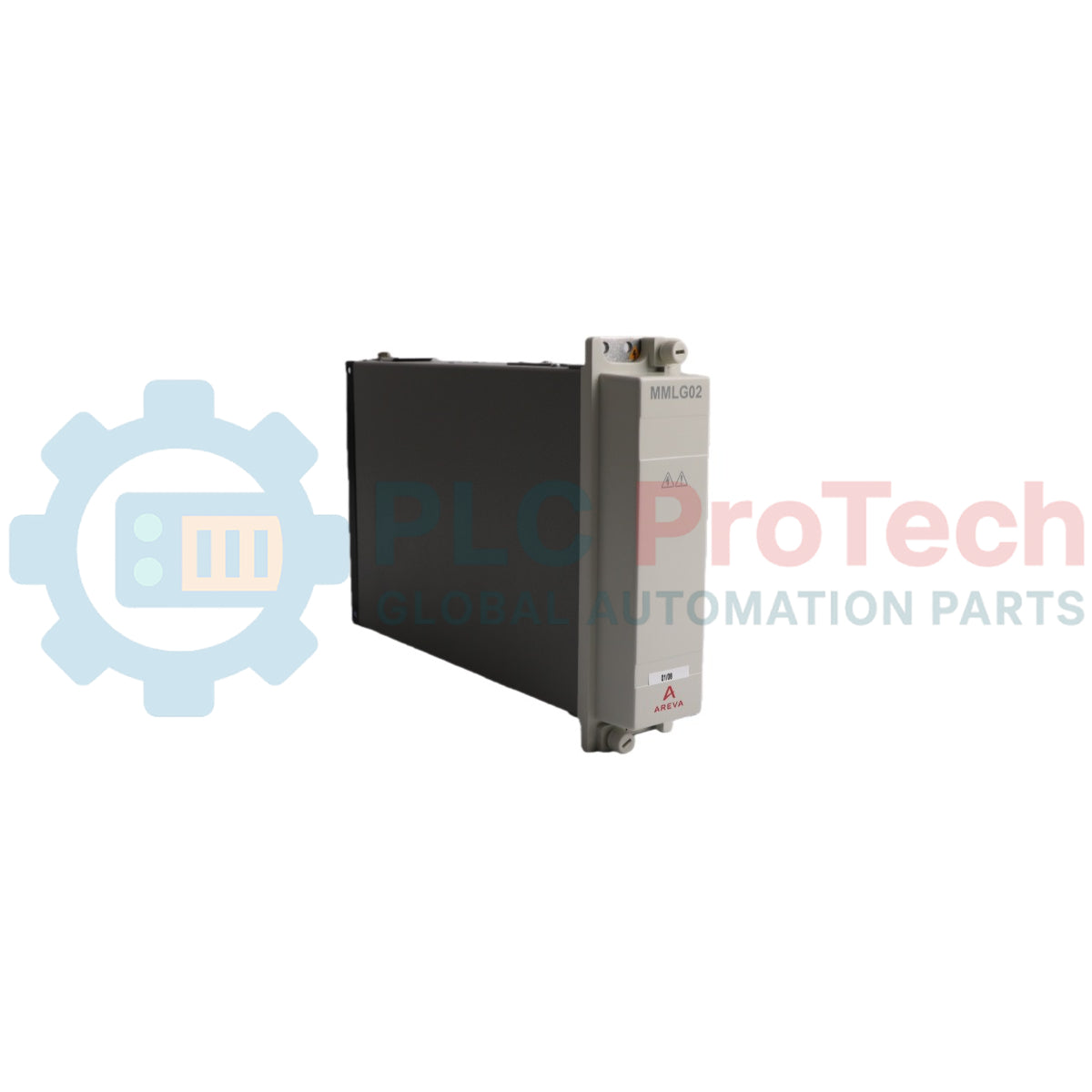

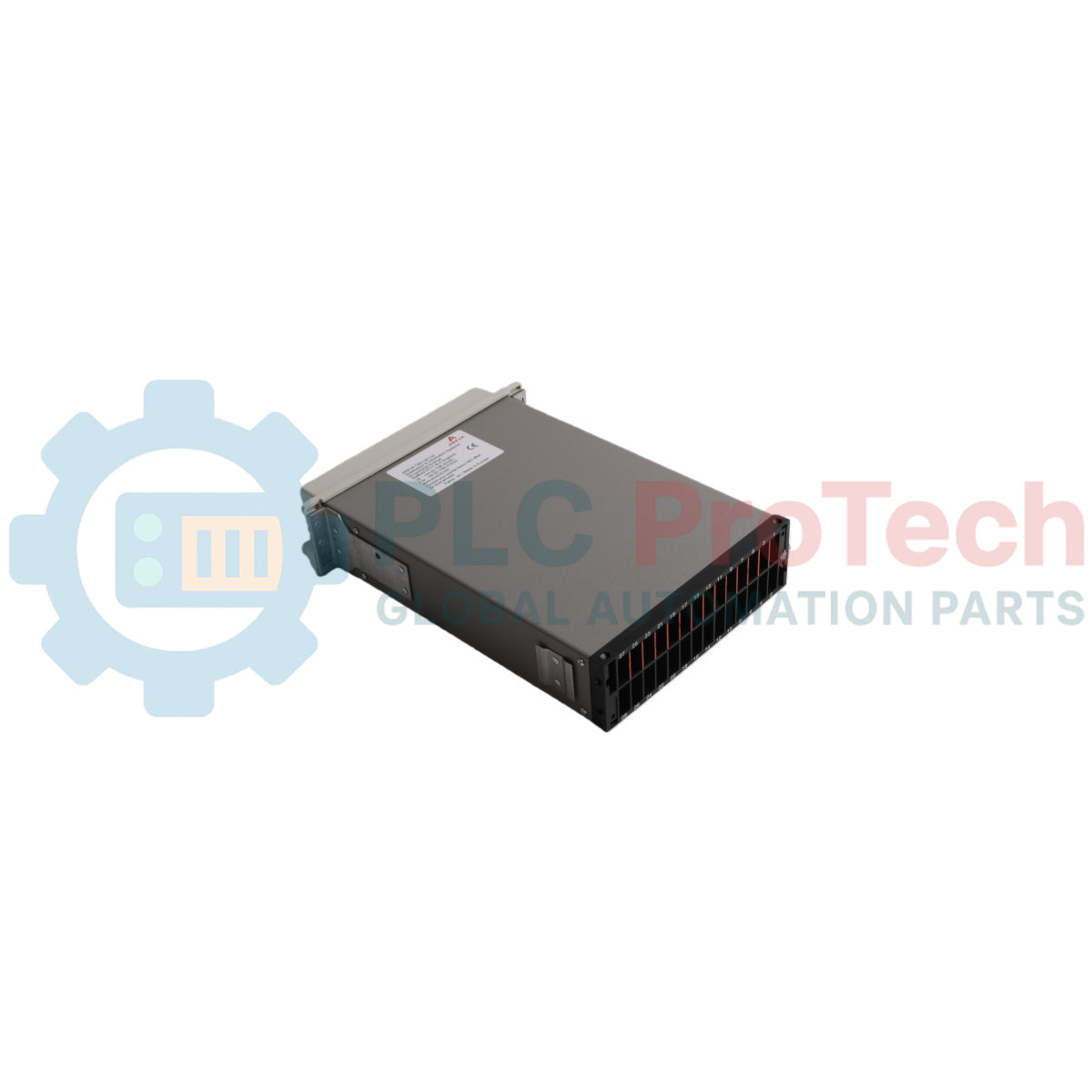

ALSTOM MMLG02R1AA0001E เทอร์มินัลทดสอบ

ภาพรวมผลิตภัณฑ์

 ALSTOM MMLG02R1AA0001E คือบล็อกทดสอบที่ออกแบบทางวิศวกรรมอย่างแม่นยำในซีรีส์ MMLG อันโด่งดัง ซึ่งออกแบบมาเพื่ออำนวยความสะดวกในการทดสอบระบบรีเลย์ป้องกันอย่างปลอดภัยและมีประสิทธิภาพ อุปกรณ์นี้ทำหน้าที่เป็นอินเทอร์เฟซสำคัญในแผงควบคุมของสถานีไฟฟ้า ช่วยให้วิศวกรแยกรีเลย์ออกจากวงจรหลักและจ่ายสัญญาณทดสอบโดยไม่รบกวนระบบไฟฟ้าทั้งหมด รุ่น MMLG02 มีการกำหนดค่าแบบ 7 วงจรหรือ 14 ขั้วที่แข็งแรง ซึ่งช่วยลดความจำเป็นในการรบกวนการเดินสายเดิมของแผงระหว่างการบำรุงรักษาตามกำหนด ด้วยการรับรองลำดับ "ตัดก่อนต่อ" เมื่อใช้ร่วมกับปลั๊กทดสอบที่เข้ากันได้ อุปกรณ์นี้จึงป้องกันการเปิดวงจร CT (หม้อแปลงกระแส) โดยไม่ตั้งใจ และช่วยปกป้องทั้งบุคลากรและอุปกรณ์ตรวจวัดราคาแพง

การกำหนดค่าทางเทคนิค

ตรรกะการแยกวงจรหลายชุด

MMLG02R1AA0001E ใช้หน้าสัมผัสภายในแบบนิ้วสัมผัสหลายชุด เมื่อเสียบปลั๊กทดสอบ หน้าสัมผัสเหล่านี้จะตัดการเชื่อมต่อรีเลย์ออกจากระบบที่มีกระแสไฟโดยอัตโนมัติ และเปลี่ยนเส้นทางการเชื่อมต่อไปยังอุปกรณ์ทดสอบ การแยกวงจรด้วยฮาร์ดแวร์นี้ช่วยให้รีเลย์ถูกบายพาสอย่างสมบูรณ์ในระหว่างการทดสอบ ป้องกันการทริปผิดพลาดหรือการทำงานของระบบป้องกันโดยไม่ได้ตั้งใจ

ความต่อเนื่องแบบป้องกันความขัดข้อง

คุณสมบัติทางเทคนิคหลักของซีรีส์ MMLG คือกลไกแท่งลัดวงจรในตัว สำหรับการใช้งานที่เกี่ยวข้องกับหม้อแปลงกระแส สถาปัตยกรรมของ MMLG02 ช่วยให้มั่นใจว่าวงจรทุติยภูมิของ CT จะถูกลัดวงจร ก่อน ที่รีเลย์จะถูกแยกออก โปรโตคอลความปลอดภัยที่สำคัญนี้ช่วยป้องกันการเกิดแรงดันไฟฟ้าชั่วขณะสูง ซึ่งมักเกิดขึ้นเมื่อวงจร CT ถูกเปิดขณะมีโหลด

ความทนทานระดับอุตสาหกรรม

MMLG02 ติดตั้งอยู่ในตัวเรือนเทอร์โมพลาสติกฉนวนสูงและหน่วงการลามไฟ จึงได้รับการออกแบบมาเพื่อสภาพแวดล้อมที่มีความต้องการสูงของสถานีไฟฟ้าแรงสูง หน้าสัมผัสเคลือบเงินเพื่อรักษาความต้านทานหน้าสัมผัสให้ต่ำและป้องกันการเกิดออกซิเดชันตลอดอายุการใช้งานหลายทศวรรษ ส่วนต่อท้าย "R1AA" ระบุการจัดวางอุปกรณ์ติดตั้งและขั้วต่อเฉพาะ ซึ่งเหมาะสำหรับการติดตั้งแบบแร็กหรือแผงมาตรฐานที่ใช้กันทั่วไปตามมาตรฐานสาธารณูปโภคไฟฟ้าทั่วโลก

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้ง

การเจาะช่องแผงและการติดตั้ง

ติดตั้ง MMLG02R1AA0001E ลงในช่องเจาะแผงสี่เหลี่ยมมาตรฐาน ตรวจสอบให้แน่ใจว่าบล็อกอยู่ในแนวตั้งเพื่อให้สอดคล้องกับแนวทางการเสียบปลั๊กทดสอบมาตรฐาน ยึดอุปกรณ์เข้ากับหน้าแผงโดยใช้ฮาร์ดแวร์สำหรับติดตั้งที่ให้มา และตรวจสอบให้แน่ใจว่าสามารถเข้าถึงฝาครอบด้านหน้าเพื่อถอดแผ่นป้องกันใสได้

ความปลอดภัยของวงจร CT

ก่อนสรุปการเดินสายสำหรับวงจรหม้อแปลงกระแส (CT) ให้ตรวจสอบว่าลิงก์ลัดวงจรภายในอยู่ในตำแหน่งที่ถูกต้องสำหรับรีเลย์แต่ละประเภท การเดินสายวงจร CT เข้ากับบล็อกทดสอบไม่ถูกต้องอาจทำให้ฉนวนเสียหายอย่างรุนแรงหากวงจรถูกเปิด ควรตรวจสอบซ้ำเสมอเพื่อยืนยันว่าเส้นทางย้อนกลับของ CT ยังคงปิดอยู่เมื่อถอดปลั๊กทดสอบ

การเข้าหัวสายไฟ

ใช้ขั้วต่อแบบห่วงหรือแบบแฉกชนิดมีฉนวนสำหรับการเชื่อมต่อด้านหลังทั้งหมด ขันสกรูขั้วต่อด้วยแรงบิด 1.2 N.m เพื่อให้การเชื่อมต่อทนต่อแรงสั่นสะเทือน เดินสายไฟให้ห่างจากแหล่งความร้อนสูงทั้งหมด และตรวจสอบให้แน่ใจว่ามัดสายไฟไม่กีดขวางการเคลื่อนที่เชิงกลของหน้าสัมผัสภายใน

ข้อได้เปรียบทางวิศวกรรม

ALSTOM MMLG02R1AA0001E มอบข้อได้เปรียบทางวิศวกรรมอย่างมากในด้านความพร้อมใช้งานและความปลอดภัยของระบบ ผลิตในฝรั่งเศสตามมาตรฐานคุณภาพยุโรปที่เข้มงวด ทำหน้าที่เป็นจุดทดสอบที่เชื่อถือได้และเป็นมาตรฐาน ซึ่งช่วยลดความผิดพลาดของมนุษย์ระหว่างขั้นตอนที่ซับซ้อน ความเข้ากันได้กับปลั๊กทดสอบซีรีส์ MMLB ช่วยสร้างระบบนิเวศที่สอดคล้องกันสำหรับวิศวกรการไฟฟ้า ทำให้สามารถทดสอบรีเลย์ขณะระบบยังจ่ายไฟได้โดยไม่ต้องหยุดการทำงานของสายป้อนทั้งหมด ระบบหน้าสัมผัสชุบเงินช่วยให้เส้นทางไฟฟ้ายังคงมีความสม่ำเสมอแม้ไม่ได้ใช้งานเป็นเวลาหลายปี และเป็นไปตามมาตรฐาน E-E-A-T ที่เข้มงวดซึ่งจำเป็นสำหรับส่วนประกอบโครงสร้างพื้นฐานสำคัญ

คำถามที่พบบ่อยด้านเทคนิค

Q1: MMLG02R1AA0001E ใช้งานร่วมกับปลั๊กทดสอบของ GE หรือ Schneider ได้หรือไม่

A1: ซีรีส์ MMLG เดิมเป็นการออกแบบของ Alstom/GEC Alsthom และเข้ากันได้อย่างกว้างขวางกับปลั๊กทดสอบมาตรฐานประเภท MMLB ที่ใช้กับแพลตฟอร์มป้องกันของ GE Grid Solutions และ Schneider Electric หากเป็นไปตามขนาดติดตั้งมาตรฐานของ MMLG

Q2: บล็อกทดสอบนี้มาพร้อมฝาครอบด้านหน้าแบบใสหรือไม่

A2: ได้ โดยทั่วไปรุ่น "0001E" มาพร้อมฝาครอบด้านหน้าแบบใสกันฝุ่น ฝาครอบนี้จำเป็นสำหรับป้องกันการสัมผัสโดยไม่ได้ตั้งใจ และช่วยรักษาหน้าสัมผัสภายในให้สะอาดจากสิ่งปนเปื้อนในอุตสาหกรรม

Q3: ฉันสามารถใช้บล็อกนี้กับวงจรแหล่งจ่ายไฟเสริม DC ได้หรือไม่

A3: ได้อย่างแน่นอน MMLG02 รองรับแรงดันสูงสุด 300 V DC จึงเหมาะสำหรับแยกคอยล์ทริป DC วงจรสัญญาณเตือน และแหล่งจ่ายไฟเสริมระหว่างการบำรุงรักษารีเลย์

Q4: MMLG01 และ MMLG02 แตกต่างกันอย่างไร

A4: ความแตกต่างหลักอยู่ที่จำนวนวงจร โดยทั่วไป MMLG01 มี 4 วงจร ขณะที่ MMLG02 มีการกำหนดค่าเพิ่มเป็น 7 วงจร (14 ขั้ว) เพื่อรองรับรีเลย์ป้องกันแบบดิฟเฟอเรนเชียลหรือแบบวัดระยะที่ซับซ้อนยิ่งขึ้น
