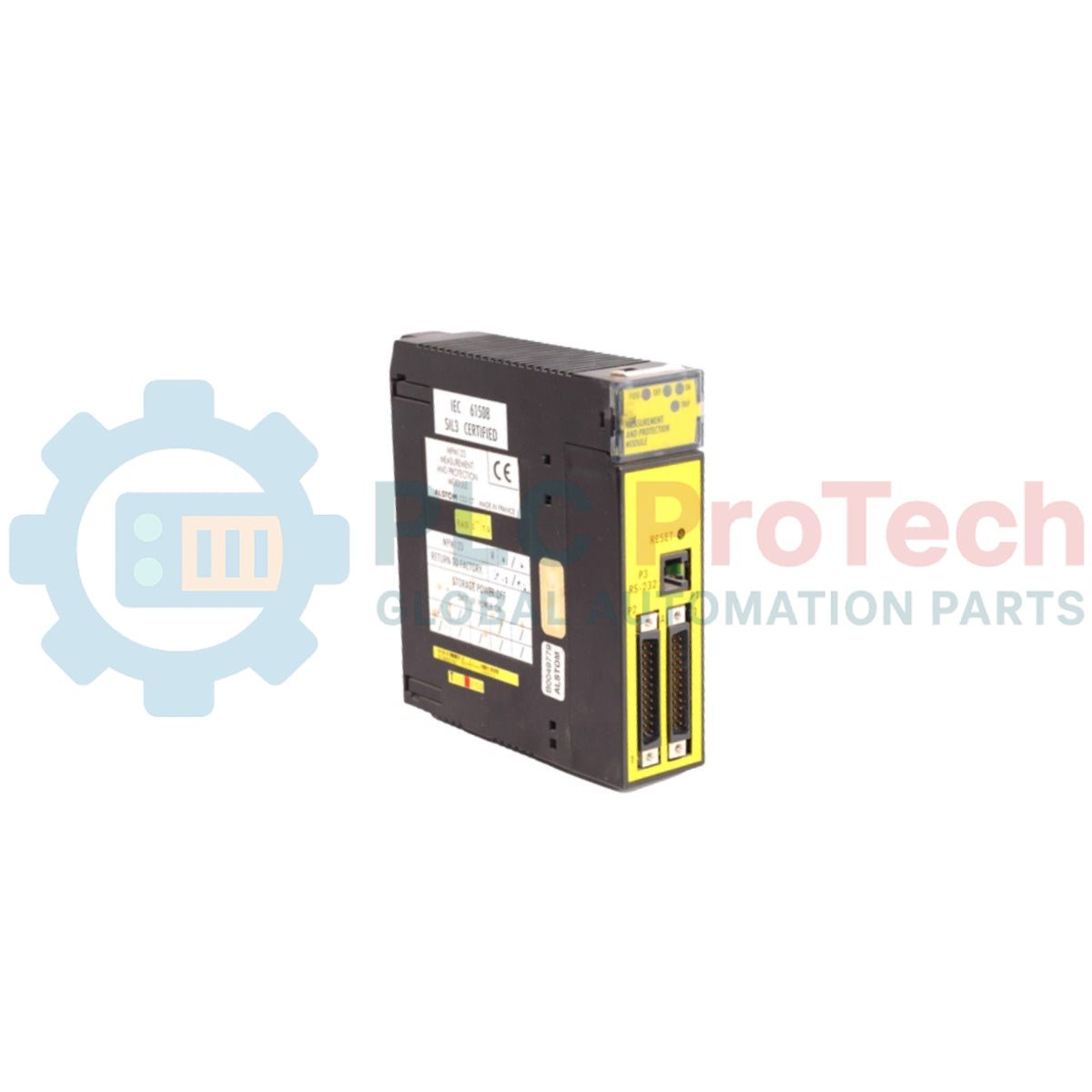

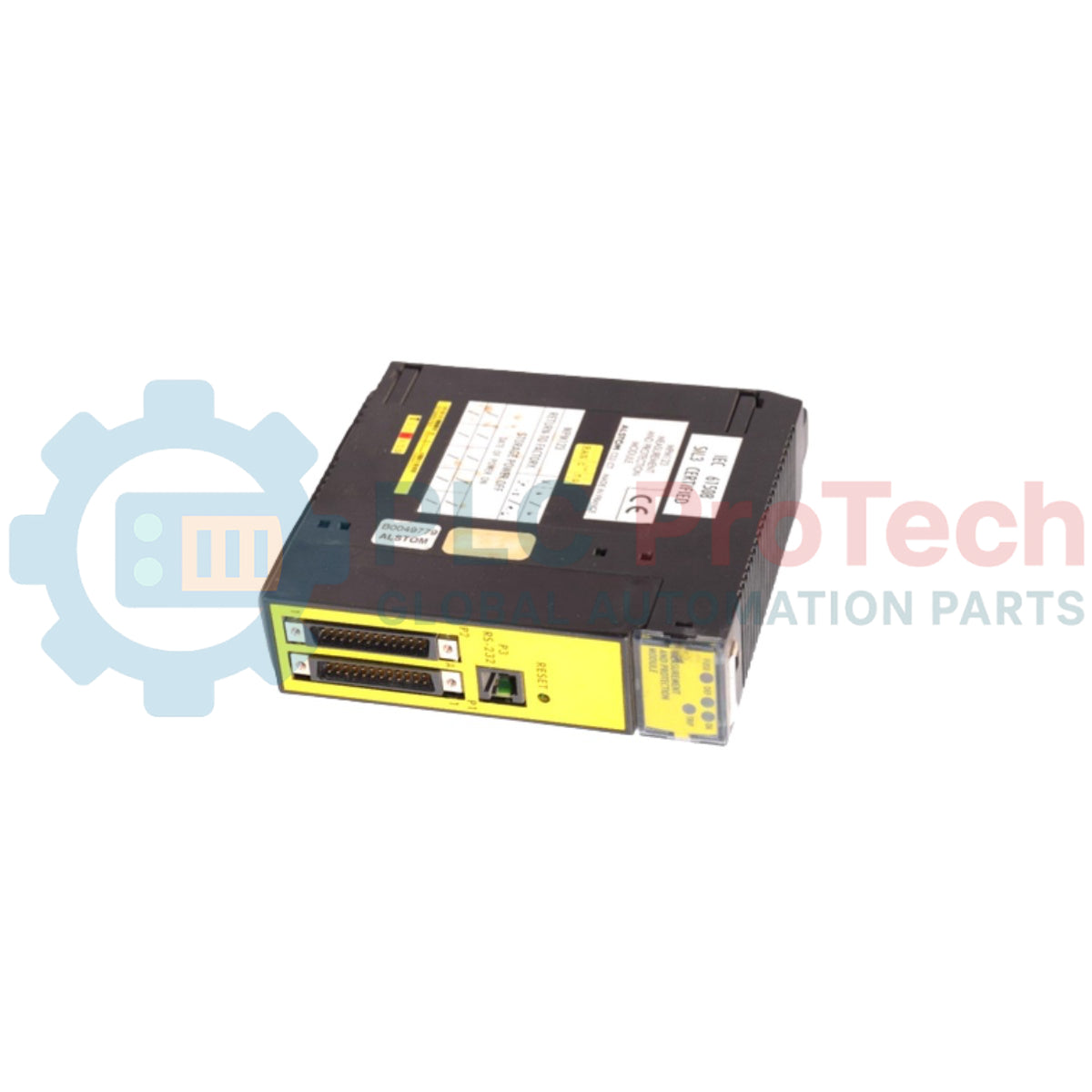

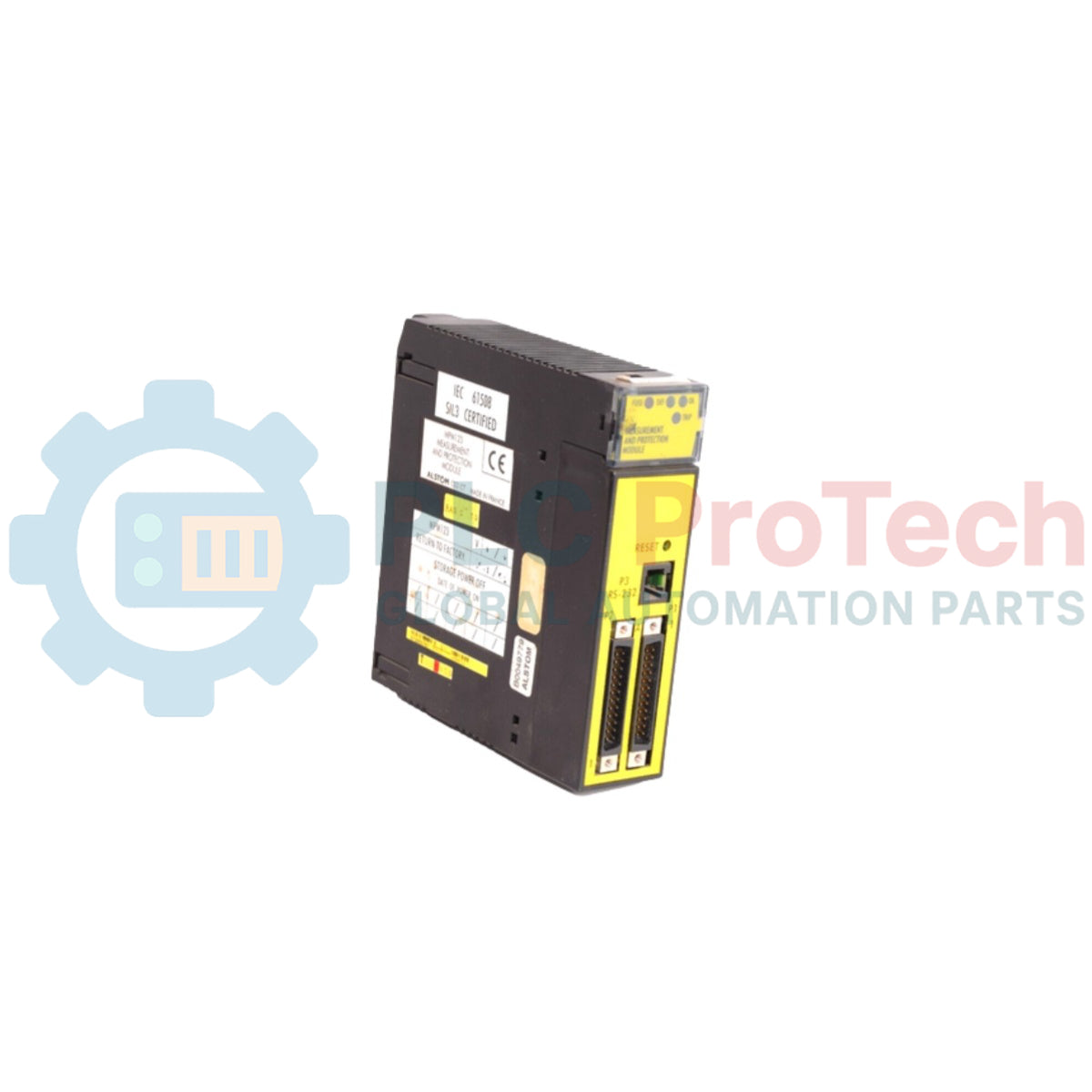

ALSTOM MPM123 โมดูลวัดและป้องกัน

ภาพรวมผลิตภัณฑ์

โมดูล MPM123 (MPM-123) เป็นโมดูลวัดค่าและป้องกันที่มีความซับซ้อน ซึ่งผสานรวมอยู่ในสถาปัตยกรรมควบคุม ALSTOM ALSPA™ ส่วนประกอบควบคุมหลักนี้ได้รับการออกแบบมาเพื่อมอนิเตอร์พารามิเตอร์ไฟฟ้าที่สำคัญ ได้แก่ แรงดันไฟฟ้า กระแสไฟฟ้า และความถี่แบบเรียลไทม์ด้วยความแม่นยำสูง MPM123 ถูกนำไปใช้อย่างแพร่หลายในระบบผลิตไฟฟ้า ระบบจำหน่ายไฟฟ้า และระบบอัตโนมัติในภาคอุตสาหกรรมหนัก โดยทำหน้าที่เป็นระบบป้องกันด่านหน้า ออกแบบมาเพื่อตรวจจับความผิดปกติทางไฟฟ้า เช่น กระแสไฟฟ้าเกิน แรงดันไฟฟ้าเกิน และความถี่ต่ำกว่ากำหนด พร้อมเรียกใช้ลอจิกป้องกันทันทีเพื่อปกป้องกังหันราคาแพงและรักษาเสถียรภาพโดยรวมของโครงข่ายไฟฟ้า

การกำหนดค่าทางเทคนิค (เจาะลึก)

สถาปัตยกรรมของ MPM123 ผสานการแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความเร็วสูงเข้ากับลอจิกที่ตั้งโปรแกรมได้ เพื่อให้มีการป้องกันอย่างครอบคลุม

• ลอจิกการตรวจวัด: ใช้เครื่องยนต์วัดค่าความละเอียดสูงที่ตอบสนองได้ภายในเวลาไม่ถึงหนึ่งรอบสัญญาณ จึงมั่นใจได้ว่าสามารถตรวจจับความขัดข้องชั่วขณะก่อนที่จะแพร่กระจายไปทั่วระบบ

• ชุดการสื่อสาร: มีพอร์ต RS-232 ในตัวและพอร์ตสื่อสารรองสำหรับเชื่อมต่อโดยตรงกับเทอร์มินัลบำรุงรักษาและโหนด DCS ส่วนกลาง ช่วยให้บันทึกข้อมูลและเรียกดูข้อมูลวินิจฉัยได้อย่างราบรื่น




• การเสริมความทนทานต่อสภาพแวดล้อม: แผงด้านหน้าที่แข็งแรงทนทานได้รับมาตรฐาน IP54 โมดูลนี้ออกแบบมาสำหรับการติดตั้งระยะยาวในสภาพแวดล้อมสถานีไฟฟ้าย่อยที่มีการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และฝุ่นเป็นประจำ




• การแยกทางไฟฟ้า: มีการแยกทางไฟฟ้า 4 kV RMS และการป้องกัน ESD จากการสัมผัส ±8 kV เพื่อให้มั่นใจว่าแรงดันกระชากจากภาคสนามจะไม่กระทบต่อความสมบูรณ์ของลอจิกภายในหรือแบ็กเพลนของระบบ




ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

Q1: ฟังก์ชันการป้องกันหลักที่ MPM123 รองรับมีอะไรบ้าง

A1: โดยทั่วไปโมดูลจะกำหนดค่าให้รองรับ OVP (การป้องกันแรงดันไฟฟ้าเกิน), OCP (การป้องกันกระแสไฟฟ้าเกิน) และการมอนิเตอร์ความเบี่ยงเบนของความถี่ โดยทำหน้าที่เป็นอินเตอร์ล็อกความเร็วสูงสำหรับเบรกเกอร์อุตสาหกรรม

Q2: MPM123 จำเป็นต้องใช้ซอฟต์แวร์เฉพาะสำหรับการกำหนดค่าหรือไม่

A2: ใช่ การตั้งค่าพารามิเตอร์และการแมปลอจิกดำเนินการผ่านชุดเครื่องมือกำหนดค่า ALSTOM ALSPA™ ซึ่งเชื่อมต่อผ่านพอร์ต RS-232 สำหรับบำรุงรักษาที่เข้าถึงได้จากด้านหน้า

Q3: สามารถปรับแต่งหน้าจอแผงด้านหน้าได้หรือไม่

A3: ไฟแสดงสถานะ LED จะแสดงข้อมูลป้อนกลับแบบเรียลไทม์เกี่ยวกับสถานะการทำงานของโมดูลและสถานะความขัดข้องที่กำลังเกิดขึ้น อย่างไรก็ตาม โดยปกติข้อมูลเทเลเมทรีเชิงลึกจะถูกส่งไปยัง HMI ผ่านบัสสื่อสาร

คู่มือวิศวกรรมและการติดตั้ง

• แนวทางการต่อลงดิน: เพื่อให้การแยกทางไฟฟ้า 4 kV ทำงานได้ตามที่ออกแบบไว้ ต้องต่อลงดินโมดูลผ่านขั้วต่อสายดินอิมพีแดนซ์ต่ำที่กำหนดไว้ ห้ามพึ่งพาเฉพาะราง DIN หรือจุดสัมผัสของแร็กสำหรับการต่อลงดินเพื่อการทำงาน

• การเข้าถึงพอร์ตบำรุงรักษา: เมื่อติดตั้ง MPM123 ในแร็กความหนาแน่นสูง ต้องตรวจสอบให้มีพื้นที่ว่างด้านหน้าเพียงพอสำหรับเสียบสายอนุกรม RS-232 เพื่ออัปเดตและวินิจฉัยภาคสนาม

• แรงบิดขั้วต่อ: ใช้ไขควงวัดแรงบิดขันขั้วต่อไฟฟ้าและขั้วต่อสัญญาณทั้งหมดให้แน่นที่ 0.5 Nm การเชื่อมต่อที่หลวมในสภาพแวดล้อมที่มีแรงสั่นสะเทือน เช่น บริเวณใกล้กังหัน อาจทำให้เกิดข้อขัดข้อง "Unit Dead" หรือ "Erratic Behavior" เป็นระยะ

ข้อได้เปรียบทางวิศวกรรม

ALSTOM MPM123 ได้รับการปรับให้เหมาะสมกับมาตรฐาน "ความพร้อมใช้งานอย่างต่อเนื่อง" ของอุตสาหกรรมพลังงาน ช่วงอุณหภูมิใช้งานที่กว้าง (-25 ถึง 70 deg C) และความทนทานต่อ ESD ระดับสูง ทำให้โมดูลนี้เป็นหนึ่งในโมดูลป้องกันที่ทนทานที่สุดในระดับเดียวกัน นอกจากนี้ การผสานรวมเข้ากับสถาปัตยกรรม ALSPA™ ยังช่วยให้สามารถส่งข้อมูลที่กำหนดเวลาได้อย่างแน่นอนไปยังระบบควบคุม โดยไม่เพิ่มภาระเครือข่ายอย่างมีนัยสำคัญ และยังคงอยู่ในสถานะ "ปลอดภัยเมื่อขัดข้อง" แม้ในระหว่างที่โปรเซสเซอร์ส่วนกลางหยุดทำงาน
