โมดูลแป้นกดควบคุมลิงก์ X2X B&R 4XP0000.00-K43

ภาพรวมทางเทคนิค

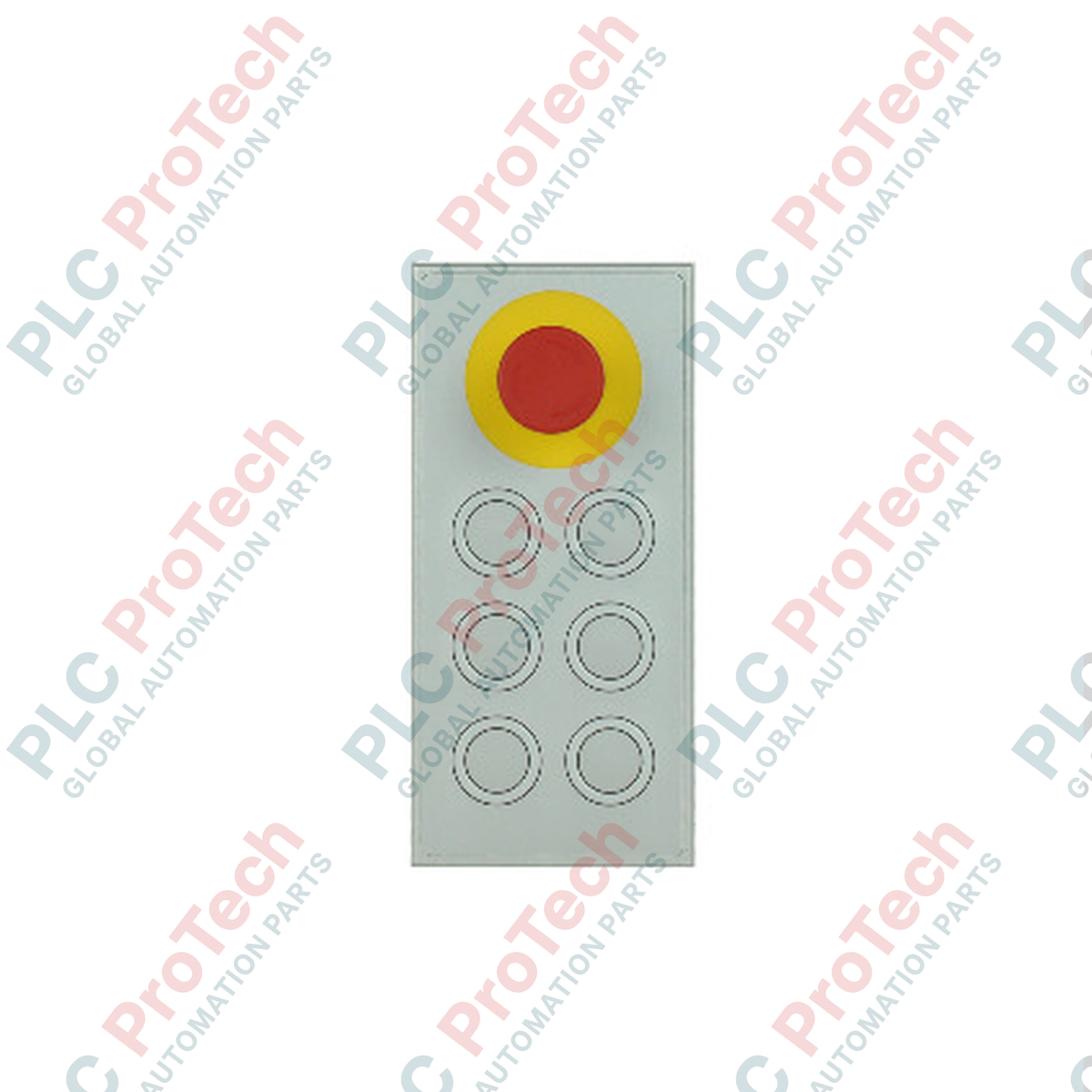

 B&R 4XP0000.00-K43 (4XP0000.00-K43) คือโมดูลอินเทอร์เฟซแป้นพิมพ์ X2X Link ระดับภาคสนามแบบทนทาน ซึ่งออกแบบมาเพื่อการโต้ตอบกับเครื่องจักรและการผสานรวมระบบความปลอดภัยโดยตรง พัฒนาขึ้นสำหรับการติดตั้งที่ต้องมองเห็นได้ชัดเจนในระบบสายพานลำเลียงสำหรับขนถ่ายวัสดุ เซลล์ปั๊มขึ้นรูปยานยนต์ และโรงงานแปรรูปอาหารอุตสาหกรรม ส่วนประกอบ HMI ความสมบูรณ์สูงนี้มอบการควบคุมแบบสัมผัสทันทีและความสามารถในการหยุดฉุกเฉินเพื่อขจัดความล่าช้าของผู้ปฏิบัติงานและป้องกันความเสียหายร้ายแรงต่ออุปกรณ์เครื่องจักรกล โมดูลนี้ประกอบด้วยปุ่มวงแหวนเรืองแสง B&R หลากสีที่มองเห็นได้ชัดเจน 6 ปุ่ม พร้อมปุ่มหยุดฉุกเฉินแบบกายภาพโดยเฉพาะ ติดตั้งอยู่ภายในกรอบโลหะที่แข็งแรงพร้อมแผ่นฟอยล์อะลูมิเนียมสีขาวสะอาดที่พื้นผิวด้านหน้า โมดูลนี้ทำงานโดยตรงในฐานะโหนดสเลฟ X2X Link และกระจายข้อมูลการกดปุ่มแบบเรียลไทม์และสถานะ LED เฉพาะพื้นที่ในระยะห่างระหว่างสถานีสูงสุด 100 ม. ช่วยให้สามารถควบคุมได้ทันทีทั่วพื้นที่โรงงานขนาดใหญ่

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมทางไฟฟ้าและการจัดวางภาคสนามตามหลักสรีรศาสตร์ของโมดูลแผงปุ่มกดนี้มุ่งเน้นการตอบสนองในห้องควบคุมที่มีความน่าเชื่อถือสูงและความทนทานทางกายภาพ:

• อินเทอร์เฟซสวิตช์แบบสัมผัสระดับพรีเมียม: ติดตั้งกลไกสวิตช์อุตสาหกรรมซีรีส์ Rafix 22FS+ ซึ่งให้ระยะการเคลื่อนที่เชิงกลที่แข็งแรงและรูปแบบการตอบสนองที่คาดการณ์ได้สูง

• ชุด LED หลายสีแบบปรับเปลี่ยนได้: ปุ่มวงแหวนเรืองแสงทรงกลม 6 ปุ่มมีเมทริกซ์สีภายในที่แยกจากกันและทำงานอย่างอิสระ เพื่อแสดงสภาวะการทำงานของเครื่องจักรที่แตกต่างกัน:

• 2 วงแหวน: การกำค่าสเปกตรัมเต็มรูปแบบ (สีแดง สีเหลือง สีเขียว สีขาว)

• 3 วงแหวน: การกำหนดค่าสถานะมาตรฐาน (สีแดง สีเหลือง สีเขียว)

• 1 วงแหวน: การกำหนดค่าฟังก์ชันพิเศษ (สีแดง สีเหลือง สีเขียว สีน้ำเงิน)

• ระบบหยุดฉุกเฉินเพื่อความปลอดภัยแบบหน้าสัมผัสคู่: ปุ่มหยุดฉุกเฉินในตัวมีหน้าสัมผัสแบบปกติปิด (NC) สองชุดที่แยกจากกันและเดินสายโดยตรง ทำงานบนวงจรควบคุม 24 VDC แบบแยกทางไฟฟ้า เพื่อเชื่อมต่อโดยตรงกับรีเลย์นิรภัย

• การป้องกันสภาพแวดล้อมรุนแรง: พื้นผิวด้านหน้าถูกปิดผนึกด้วยกรอบอะลูมิเนียมชุบอะโนไดซ์ตามธรรมชาติและแผ่นฟอยล์โพลีเอสเตอร์ ช่วยให้ได้รับการป้องกันระดับ NEMA 250 Type 4X และ IP65 จากฝุ่น ละอองสารเคมี และน้ำจากสายฉีดแรงดันสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการใช้งานในอุตสาหกรรม

• โปรไฟล์กระแสกระชาก 20 A ควรส่งผลต่อการออกแบบการจ่ายไฟด้านต้นทางอย่างไร?

  วงจรแหล่งจ่ายไฟภายในของ 4XP0000.00-K43 จะดึงกระแสกระชากช่วงเริ่มต้นที่สูงและเกิดขึ้นชั่วขณะ สูงสุด 20 A เป็นเวลาน้อยกว่า 1 มิลลิวินาทีระหว่างลำดับการเปิดเครื่องขณะสตาร์ตเย็น แหล่งจ่ายไฟสวิตชิ่ง 24 VDC (SMPS) หรืออุปกรณ์ป้องกันวงจรอิเล็กทรอนิกส์ด้านต้นทางต้องมีความสามารถรองรับโหลดเกินหรือคุณลักษณะการตัดวงจรที่เหมาะสม เพื่อรองรับกระแสกระชากชั่วขณะนี้โดยไม่ทำให้แรงดันบนรางจ่ายลดลง

• สามารถควบคุมปุ่มวงแหวนเรืองแสงทั้ง 6 ปุ่มโดยตรงจากโปรแกรมแอปพลิเคชันของผู้ใช้ได้หรือไม่?

  ใช่ LED หลายสีที่ฝังอยู่ภายในปุ่มวงแหวน Rafix 22FS+ ถูกแมปโดยสมบูรณ์กับอิมเมจกระบวนการเอาต์พุตดิจิทัลของคอนโทรลเลอร์หลัก B&R ผ่านบัส X2X Link วิศวกรภาคสนามสามารถเขียนลอจิกแอปพลิเคชันใน B&R Automation Studio เพื่อเปลี่ยนสีปุ่มแบบไดนามิกได้ (เช่น สีเขียวสำหรับพร้อมทำงาน สีเหลืองกะพริบสำหรับคำเตือน และสีแดงสำหรับข้อผิดพลาด) โดยอิงตามขั้นตอนกระบวนการอัตโนมัติ

• สายสื่อสาร X2X Link ภายในโมดูลนี้มีการแยกทางไฟฟ้าหรือไม่?

  ไม่ โมดูลนี้ไม่มีการแยกทางไฟฟ้าแบบกัลวานิกภายในสำหรับสายข้อมูล X2X Link ต้องตรวจสอบให้แน่ใจว่าเครือข่ายทั้งหมดใช้ศักย์อ้างอิงร่วมกัน เมื่อเดินสายบัสยาว 100 ม. ข้ามโซนต่าง ๆ ของโรงงาน ให้ใช้สายชีลด์และแผ่นเชื่อมต่อกราวด์ที่เหมาะสมเพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าและความแตกต่างของศักย์กราวด์

ข้อกำหนดด้านวิศวกรรมภาคสนามและการติดตั้ง

การปฏิบัติตามวงจรนิรภัย: ต้องทดสอบการทำงานเชิงกลและความต่อเนื่องของหน้าสัมผัสของสวิตช์หยุดฉุกเฉินทางกายภาพทุกสัปดาห์ หน้าสัมผัสนิรภัยแบบปกติปิด (NC) ทั้งสองหน้าสัมผัสต้องเดินสายโดยตรงไปยังรีเลย์ประเมินความปลอดภัยหรือ PLC นิรภัยที่ได้รับการรับรอง โดยแยกออกจากลูปประมวลผลบัสข้อมูล X2X Link มาตรฐานโดยสิ้นเชิง

คู่มือการเจาะแผงและการจัดวางปะเก็น

เตรียมช่องเจาะแผงรูปสี่เหลี่ยมผืนผ้าอย่างแม่นยำตามขนาด 170 มม. x 80 มม. ก่อนใส่ยูนิต ให้ตรวจสอบปะเก็นซีลนีโอพรีนแบบแบนรอบด้านหน้าจอด้านในว่าจัดแนวถูกต้อง และตรวจสอบให้แน่ใจว่าไม่มีเศษฝุ่นผงปนเปื้อนอยู่เลย สอดชุดแป้นกดจากด้านหน้าของแผ่นคอนโซล แล้วขันแคลมป์ยึดด้านหลังทีละน้อยเพื่อให้ปะเก็นถูกกดอย่างสม่ำเสมอ ขั้นตอนนี้สำคัญอย่างยิ่งต่อการคงสภาพซีลป้องกันการฉีดล้างระดับ NEMA Type 4X และ IP65 และป้องกันของเหลวเข้าสู่อุปกรณ์อิเล็กทรอนิกส์ภายใน

การเดินสายบัสหลายจุดและการต่อลงดิน

เชื่อมต่อสายสัญญาณภาคสนามขาเข้าผ่านคอนเน็กเตอร์หลายจุดตัวผู้แบบ 8 พินที่ติดตั้งในตัว ตรวจสอบให้แน่ใจว่าถักสายชีลด์ของสายเครือข่าย X2X Link ถูกปอกอย่างถูกต้องและยึดอย่างแน่นหนากับโครงโลหะของตู้หรือรางกราวด์ฟังก์ชันของตู้เฉพาะจุด (FE) แยกแหล่งจ่ายไฟ 24 VDC และสัญญาณสื่อสาร X2X ออกจากสายคอนแทกเตอร์ AC กระแสสูงและตัวนำเอาต์พุตมอเตอร์ของอินเวอร์เตอร์ปรับความถี่ (VFD) ภายในรางเดินสายของตู้ เพื่อเพิ่มความเที่ยงตรงของสัญญาณให้สูงสุด
