โมดูลผสมระบบ 2003 B&R 7CM211.7

ภาพรวมผลิตภัณฑ์

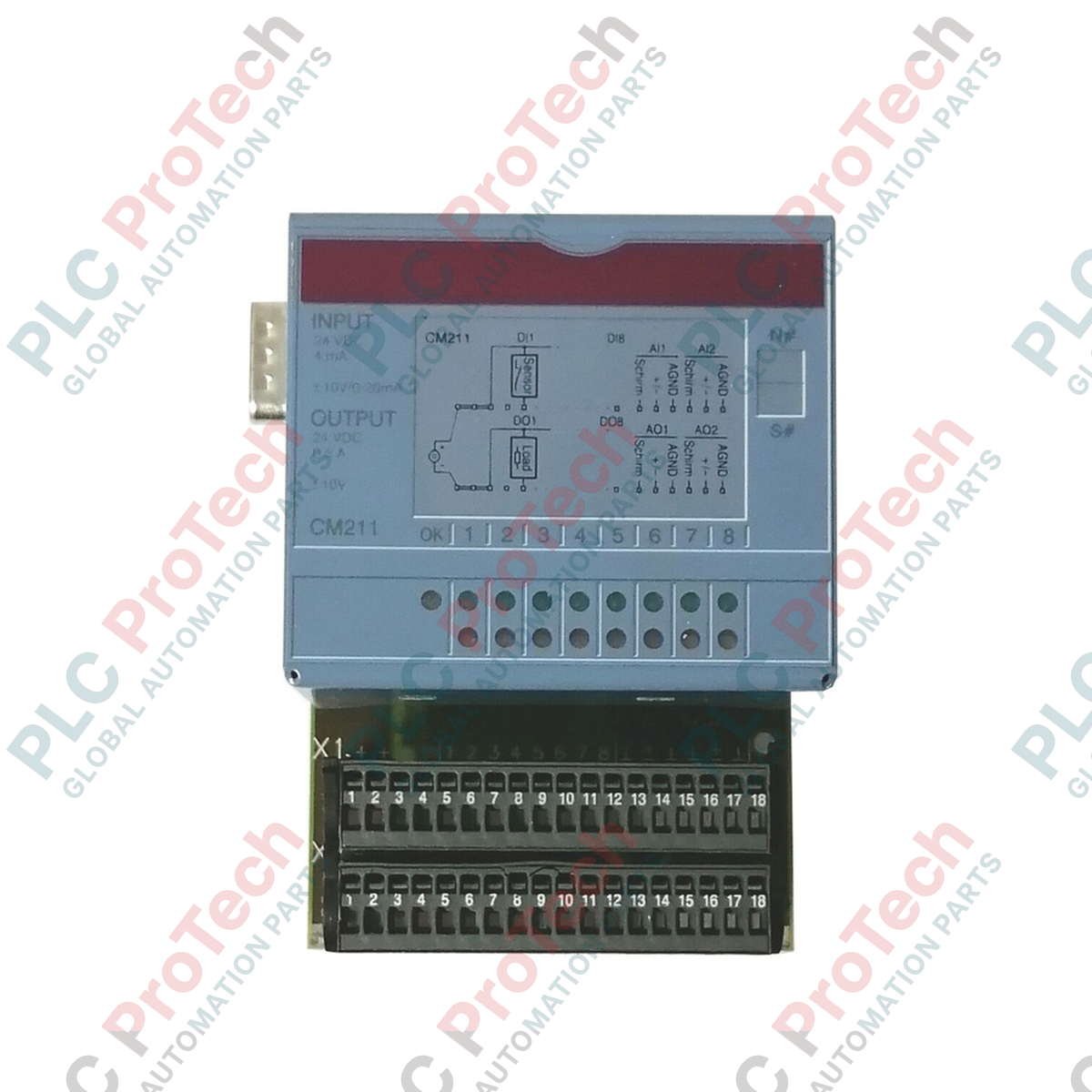

B&R 7CM211.7 ภาพรวมผลิตภัณฑ์ B&R 7CM211.7 ภาพรวมผลิตภัณฑ์ ผลิตภัณฑ์นี้ B&R 7CM211.7 เป็นโมดูลแบบผสมผสานที่มีความยืดหยุ่นสูง โมดูลแบบรวมหลายฟังก์ชันที่กะทัดรัดสำหรับแพลตฟอร์ม System 2003 ได้รับการออกแบบให้เป็น โซลูชันแบบครบวงจรสำหรับการควบคุมเครื่องจักร การรวมอินพุต/เอาต์พุตดิจิทัล การนับ/การเข้ารหัสความเร็วสูง และการประมวลผลสัญญาณแอนะล็อกไว้ในฮาร์ดแวร์ขนาดกะทัดรัดเดียว โมดูลนี้มีประโยชน์อย่างยิ่งสำหรับการใช้งานที่ต้องการการตรวจจับตำแหน่งอย่างแม่นยำ การสวิตช์ความเร็วสูง และฟีดแบ็กสัญญาณแอนะล็อก เช่น เครื่องติดฉลาก 7CM211.7 ของ ลดความจำเป็นในการใช้โมดูลเฉพาะทางหลายตัว

ช่วยประหยัดพื้นที่บนราง DIN ได้อย่างมากและลดต้นทุนรวมของระบบ

การกำหนดค่าทางเทคนิค

1. สถาปัตยกรรมของโมดูลแบ่งออกเป็น 3 โซนการทำงานหลัก: อินพุต/เอาต์พุตดิจิทัลและความเร็วสูง: โมดูลนี้มีอินพุตดิจิทัล 8 ช่อง (24 VDC ซิงก์) พร้อมตัวกรอง 4 มิลลิวินาที ที่สำคัญ อินพุตเหล่านี้สามารถกำหนดค่าให้รองรับฟีดแบ็กการเคลื่อนที่ที่ซับซ้อนได้ รวมถึงเคาน์เตอร์แบบช่องสัญญาณเดี่ยว 3 ชุด เคาน์เตอร์แบบสองช่องสัญญาณ 2 ชุด

2. หรือเอ็นโค้ดเดอร์แบบอินคริเมนทัล 2 ตัวที่ความถี่สูงสุด 20 kHz เอาต์พุตดิจิทัล: 0.มีเอาต์พุตทรานซิสเตอร์ 8 ช่อง (24 VDC, 5 A) ซึ่งป้องกันการลัดวงจร เอาต์พุตเหล่านี้มี “ฟังก์ชันเปรียบเทียบ” ซึ่งช่วยให้ทริกเกอร์ด้วยฮาร์ดแวร์ความเร็วสูงตามค่าของเคาน์เตอร์ได้

3. การประมวลผลสัญญาณแอนะล็อก: โมดูลนี้มีอินพุตแอนะล็อกความละเอียดสูง 2 ช่อง (±10 V หรือ 0 ถึง 20 mA) และเอาต์พุตแอนะล็อก 2 ช่อง (±10 V)

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

Q1: ฉันสามารถใช้โมดูลนี้ควบคุมเซอร์โวไดรฟ์ด้วยสัญญาณแอนะล็อกได้หรือไม่A1: ใช่ เอาต์พุตแอนะล็อก 2 ช่อง (±10 V) สามารถส่งคำสั่งความเร็วหรือแรงบิดไปยังไดรฟ์ได้ ขณะที่อินพุตเอ็นโค้ดเดอร์ความเร็วสูง (20 kHz) สามารถใช้ปิดลูปตำแหน่งภายในคอนโทรลเลอร์ B&R ได้

Q2: "ฟังก์ชันเปรียบเทียบ" บนเอาต์พุตดิจิทัลคืออะไรA2: จึงทำให้สามารถสั่งให้เอาต์พุตดิจิทัลทำงานได้ทันทีเมื่อเคาน์เตอร์ความเร็วสูงถึงค่าที่กำหนดไว้ล่วงหน้า เนื่องจากการทำงานนี้เกิดขึ้นในระดับฮาร์ดแวร์ ไม่ใช่ผ่านการสแกนซอฟต์แวร์ของ PLC จึงเหมาะอย่างยิ่งสำหรับงานที่ต้องตอบสนองตามเวลา เช่น การคัดแยกหรือการคัดออกด้วยความเร็วสูง

Q3: โมดูลนี้เข้ากันได้กับระบบ B&R รุ่นใหม่หรือไม่A3: 7CM211 โดดเด่นด้วยเป็นโมดูล System 2003 รุ่นเก่า แม้ยังคงมีการสนับสนุนอยู่ โดยทั่วไปการออกแบบใหม่จะใช้ระบบ X20 อย่างไรก็ตาม โมดูลนี้ยังคงเป็นอะไหล่สำคัญสำหรับการบำรุงรักษาระบบติดตั้งเดิม

คู่มือวิศวกรรมและการติดตั้ง

• การเลือกเทอร์มินัล: ตรวจสอบให้แน่ใจว่าคุณมี TB718 จำนวนสองชุด เทอร์มินัลบล็อก TB718 ที่มีจำหน่าย เนื่องจากไม่ได้รวมมาให้พร้อมกับโมดูล การใช้เทอร์มินัลบล็อกที่ไม่ถูกต้องอาจทำให้หน้าสัมผัสทางไฟฟ้าไม่ดีหรือกำหนดขาพินไม่ถูกต้อง

• การเดินสายเอ็นโค้ดเดอร์: สำหรับอินพุตเอ็นโค้ดเดอร์แบบอินครีเมนทัลความถี่ 20 kHz ใช้สายคู่บิดเกลียวแบบมีชีลด์เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าไม่ให้ทำให้การนับพัลส์คลาดเคลื่อน ตรวจสอบให้แน่ใจว่าชิลด์ต่อกราวด์ที่จุดต่อกราวด์ของโมดูล

• การป้องกันการลัดวงจร: แม้เอาต์พุตทรานซิสเตอร์จะป้องกันการลัดวงจร การลัดวงจรซ้ำอาจทำให้เกิดความร้อนสูงเกินไป หากเอาต์พุตตัดการทำงาน ตรวจสอบโหลดภาคสนามก่อนรีเซ็ตลอจิกของโมดูล

• การปรับสเกลสัญญาณแอนะล็อก: เมื่อกำหนดค่าอินพุต ±10 V / 0–20 mA ใน B&R Automation Studio ช่วยให้มั่นใจว่าความละเอียด 12 บิต (4096 ขั้น) ถูกแมปเข้ากับหน่วยของกระบวนการอย่างถูกต้อง เพื่อรักษาความแม่นยำ

ข้อได้เปรียบทางวิศวกรรม

7CM211 โดดเด่นด้วย7 โดดเด่นด้วย ความหนาแน่นของฟังก์ชัน. ในสถานการณ์ระบบอัตโนมัติขนาดเล็กหลายรูปแบบ โมดูลเดี่ยวนี้มี I/O เพียงพอสำหรับจัดการรอบการทำงานของเครื่องจักรได้ครบถ้วน ตั้งแต่การจัดการฟีดแบ็กมอเตอร์ อินพุตเซนเซอร์ การควบคุมโซลินอยด์ และคำสั่งควบคุมไดรฟ์ความเร็วแปรผันได้พร้อมกัน ที่ผสานรวมไว้ในฮาร์ดแวร์ ฟังก์ชันเปรียบเทียบ ช่วยให้การทำงานความเร็วสูงไม่ขึ้นอยู่กับเวลาในการสแกนของ CPU มอบประสิทธิภาพที่กำหนดได้แน่นอน ซึ่งจำเป็นสำหรับการผลิตที่มีความแม่นยำ การรับรองระดับสากลอย่างครอบคลุม (UL, CE, EAC) ยังทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับเครื่องจักรที่ส่งออกไปยังตลาดต่างประเทศ
