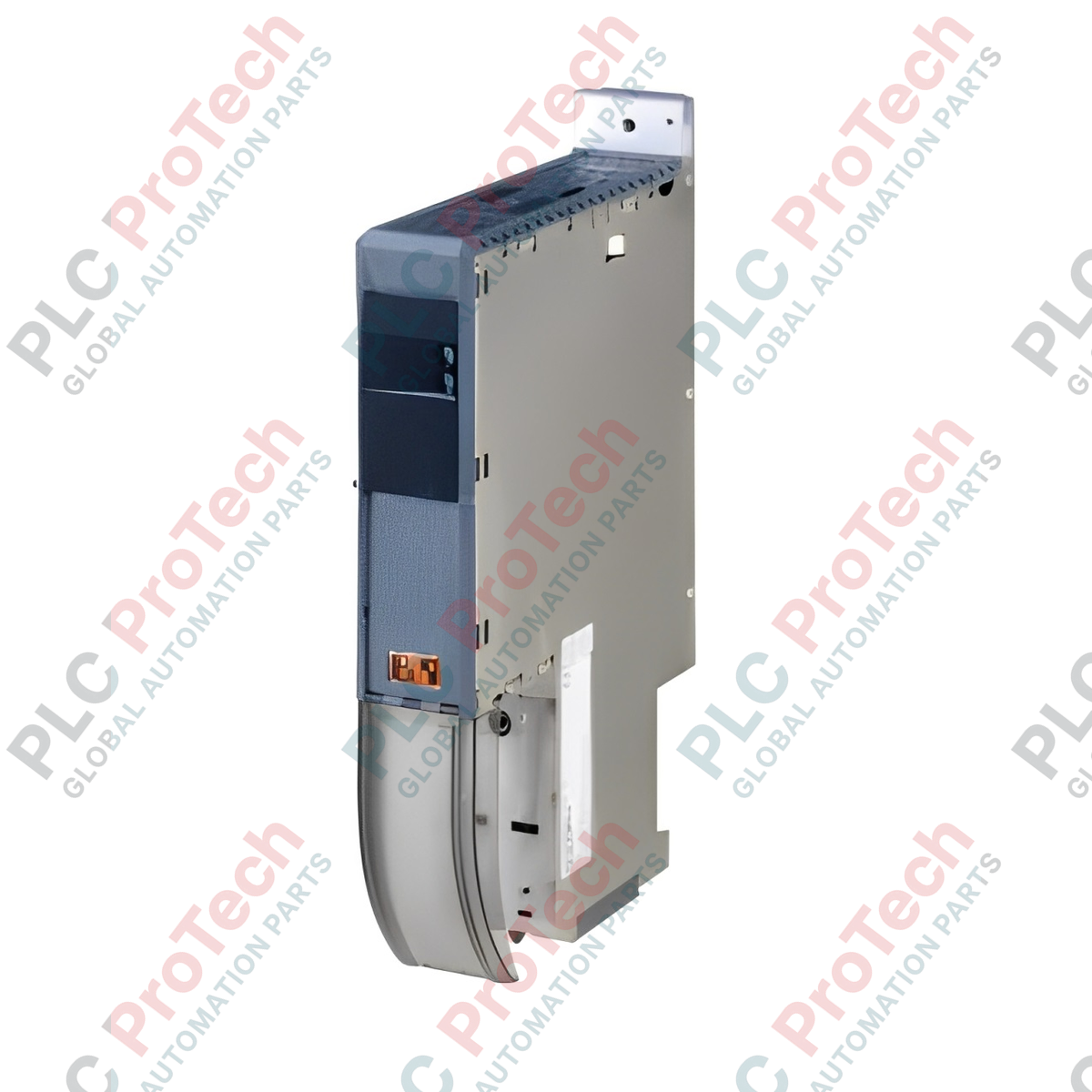

B&R 8B0C0320HC00.002-1 โมดูลจ่ายไฟเสริม ACOPOSmulti

ภาพรวมผลิตภัณฑ์

8B0C0320HC00.002-1 (8B0C0320HC00.002-1) คือโมดูลแหล่งจ่ายไฟเสริมประสิทธิภาพสูงจากระบบขับเคลื่อน B&R ACOPOSmulti ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมแรงดันสูง (HV) โดยจ่ายไฟเสริม 24 VDC ที่เสถียรให้แก่อุปกรณ์อิเล็กทรอนิกส์ของไดรฟ์และส่วนประกอบต่อพ่วง ด้วยการกำหนดค่าเอาต์พุตคู่ (1x 32 A และ 1x 5 A) จึงช่วยให้การจ่ายไฟสำหรับสถาปัตยกรรมการควบคุมการเคลื่อนที่แบบหลายแกนที่ซับซ้อนเป็นไปอย่างเชื่อถือได้ โมดูลนี้รองรับตัวเลือกการติดตั้งที่ยืดหยุ่น ทั้งการติดตั้งบนแผ่นระบายความร้อนหรือการติดตั้งแบบทะลุผ่าน ช่วยให้ระบายความร้อนได้อย่างเหมาะสมในตู้อุปกรณ์ควบคุมที่มีความหนาแน่นสูง ซึ่งมีความสำคัญต่อการรักษาเสถียรภาพของระบบในระยะยาวสำหรับกระบวนการอุตสาหกรรมที่มีความต้องการสูง

การกำหนดค่าทางเทคนิค

8B0C0320HC00.002-1 สร้างขึ้นบนสถาปัตยกรรมแบ็กเพลน ACOPOSmulti ที่แข็งแกร่ง ช่วยให้ทำงานร่วมกับไดรฟ์และแหล่งจ่ายไฟอื่น ๆ ในไลน์ได้อย่างราบรื่น

• การรองรับแรงดันสูง: รองรับแรงดันไฟฟ้าพิกัด 750 VDC โดยมีช่วงการทำงานต่อเนื่องระหว่าง 260 ถึง 800 VDC
• เอาต์พุตเสริม: มีเอาต์พุต 24 VDC คู่ (32 A และ 5 A) เพียงพอสำหรับจ่ายไฟให้ระบบเสริมที่ใช้โหลดสูง เช่น พัดลมระบายความร้อน เซนเซอร์ และอุปกรณ์อิเล็กทรอนิกส์ควบคุมรอง
• ประสิทธิภาพการระบายความร้อน: ออกแบบมาสำหรับการติดตั้งบนแผ่นระบายความร้อนหรือการติดตั้งแบบทะลุผ่าน โมดูลนี้จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่การระบายความร้อนด้วยอากาศภายในมีข้อจำกัด โดยช่วยถ่ายเทความร้อนไปยังฮีตซิงก์ภายนอกโดยตรง
• การติดตั้งที่กะทัดรัด: แม้จะมีความหนาแน่นของกำลังไฟสูง โมดูลยังคงมีขนาดกะทัดรัด เหมาะสำหรับการติดตั้งรวมในระบบแบ็กเพลน ACOPOSmulti แบบโมดูลาร์

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

เหตุใดจึงแนะนำให้ติดตั้งโมดูลนี้บนแผ่นระบายความร้อนหรือแบบทะลุผ่าน

แหล่งจ่ายไฟเสริมจะสร้างความร้อนในปริมาณมากเมื่อทำงานเต็มโหลด การติดตั้งบนแผ่นระบายความร้อนหรือแบบทะลุผ่านช่วยนำพลังงานความร้อนนี้ออกจากตู้ควบคุม ทำให้สามารถติดตั้งส่วนประกอบได้หนาแน่นยิ่งขึ้นโดยไม่ทำให้อุณหภูมิการทำงานเกินค่าปลอดภัย

ตัวเก็บประจุของบัส DC ภายในมีหน้าที่อะไร

ตัวเก็บประจุภายในขนาด 220 nF ทำหน้าที่เป็นบัฟเฟอร์ความถี่สูง ช่วยรักษาเสถียรภาพของแรงดันบัส DC และลดแรงดันกระชากชั่วขณะที่อาจเกิดขึ้นระหว่างการสวิตช์ไดรฟ์ความเร็วสูง

สามารถใช้โมดูลนี้ในรูปแบบอิสระได้หรือไม่

ไม่ได้ 8B0C0320HC00.002-1 ออกแบบมาให้ทำงานเป็นส่วนหนึ่งของระบบแบ็กเพลน ACOPOSmulti โดยรับอินพุต DC หลักจากบัสร่วม

แนวทางการติดตั้งและการใช้งาน

• ส่วนเชื่อมต่อความร้อน: หากใช้การติดตั้งบนแผ่นระบายความร้อน ให้ทาวัสดุเชื่อมต่อความร้อนคุณภาพสูง (TIM) ระหว่างโมดูลกับแผ่นระบายความร้อนเพื่อกำจัดช่องว่างอากาศ ตรวจสอบให้แน่ใจว่าพื้นผิวสัมผัสสม่ำเสมอเพื่อเพิ่มประสิทธิภาพการนำความร้อน
• ความปลอดภัยของแรงดันอินพุต: ตรวจสอบให้แน่ใจว่าแรงดันบัส DC ขาเข้าอยู่ภายในช่วง 260 ถึง 800 VDC ที่กำหนด การทำงานนอกช่วงนี้อาจทำให้วงจรป้องกันแรงดันต่ำเกินไปหรือแรงดันสูงเกินไปทำงาน และปิดการทำงานของโมดูลเพื่อป้องกันความเสียหายต่อฮาร์ดแวร์
• การควบคุมความชื้น: แม้โมดูลนี้จะสร้างขึ้นสำหรับการใช้งานในอุตสาหกรรม แต่ควรคำนึงถึงขีดจำกัดความชื้นระหว่างการจัดเก็บและขนส่ง (สูงสุด 95%) หากจัดเก็บโมดูลไว้ในสภาพแวดล้อมที่เย็น ควรปล่อยให้โมดูลปรับอุณหภูมิจนเท่ากับอุณหภูมิห้องก่อนติดตั้ง เพื่อป้องกันการควบแน่นบนแผงวงจรพิมพ์ภายใน
