B&R 7DM465.7 โมดูลดิจิทัลแบบผสม

ภาพรวมผลิตภัณฑ์

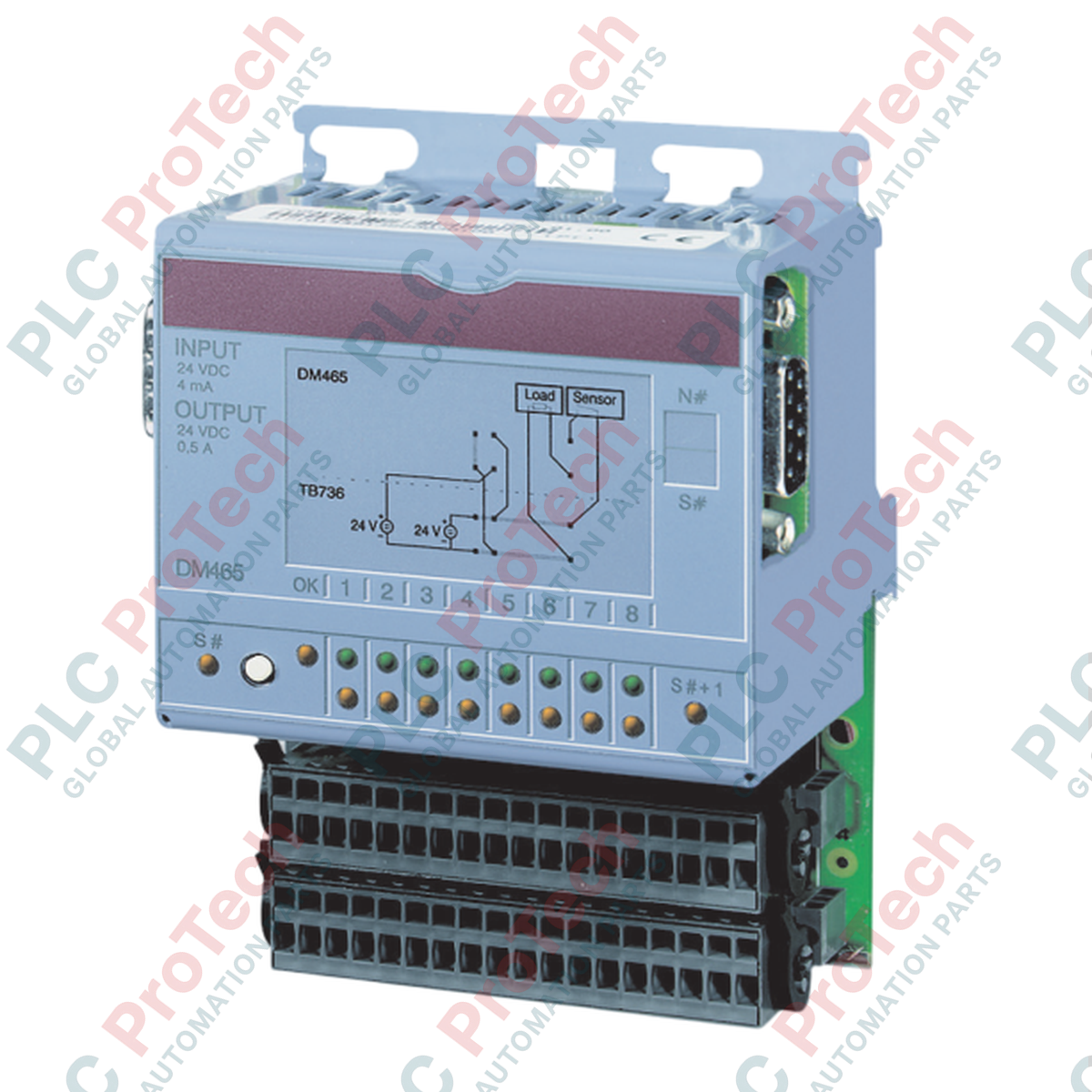

7DM465.7 (7DM465.7) เป็นโมดูล I/O ดิจิทัลแบบผสมอเนกประสงค์ที่ออกแบบมาสำหรับระบบ B&R 2005 มอบโซลูชันขนาดกะทัดรัดสำหรับการใช้งานที่ต้องการการรวมสัญญาณความหนาแน่นสูง ด้วยอินพุตดิจิทัล 16 ช่องและเอาต์พุตทรานซิสเตอร์ดิจิทัล 16 ช่องในโมดูลเดียว จึงช่วยลดความซับซ้อนของการเดินสายตู้ควบคุมและลดขนาดพื้นที่ฮาร์ดแวร์ในระบบอัตโนมัติ โมดูลนี้ได้รับการปรับให้เหมาะกับการทำงานความเร็วสูง โดยมีเวลาตอบสนองอินพุต 1 ms จึงเหมาะอย่างยิ่งสำหรับการซิงโครไนซ์เครื่องจักรที่ต้องการความแม่นยำด้านเวลา การตรวจสอบเซนเซอร์ตรวจจับระยะใกล้อย่างรวดเร็ว และงานสวิตชิ่งอิเล็กทรอนิกส์ความถี่สูงในอุตสาหกรรมต่าง ๆ เช่น บรรจุภัณฑ์ การพิมพ์ และการขนถ่ายวัสดุ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของโมดูลได้รับการออกแบบเพื่อความน่าเชื่อถือและการกำหนดค่าที่ง่ายในการควบคุมกระบวนการทางอุตสาหกรรม:

• การประมวลผลความเร็วสูง: ด้วยเวลาตอบสนองอินพุต 1 ms โมดูลนี้จึงเหมาะสำหรับการใช้งานตัวนับความเร็วสูงหรือการตรวจจับตำแหน่งที่แม่นยำ
• ลอจิกอินพุตแบบซิงก์: อินพุตแบบซิงก์ทั้ง 16 ช่องรองรับการจัดวางเซนเซอร์มาตรฐานแบบ PNP/NPN (ขึ้นอยู่กับการเดินสายภาคสนาม) จึงมีความยืดหยุ่นสำหรับแพลตฟอร์มเซนเซอร์ที่หลากหลาย
• ความสามารถของเอาต์พุตทรานซิสเตอร์: เอาต์พุตอิเล็กทรอนิกส์ทั้ง 16 ช่องรองรับการสวิตช์กระแสสูงสุด 0.5 A ต่อช่อง เหมาะสำหรับขับแอกชูเอเตอร์กำลังต่ำ โซลินอยด์วาล์ว และสัญญาณไฟแสดงสถานะโดยตรงจาก PLC
• การเชื่อมต่อแบบโมดูลาร์: โมดูลใช้ขั้วต่อมาตรฐานที่ต้องใช้เทอร์มินัลบล็อกเฉพาะ เพื่อให้การต่อสายมีความแน่นหนาและทนต่อแรงสั่นสะเทือน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

เหตุใดจึงต้องสั่งซื้อเทอร์มินัลบล็อกแยกต่างหากสำหรับโมดูลนี้

B&R ออกแบบระบบให้เป็นโมดูลาร์ เพื่อให้ผู้ใช้เลือกเทอร์มินัลบล็อกได้ตามรูปแบบการเดินสายที่ต้องการ เช่น แคลมป์แบบสกรูเพื่อทนต่อแรงสั่นสะเทือน หรือแคลมป์แบบกรงสำหรับการติดตั้งภาคสนามที่รวดเร็ว

เอาต์พุตดิจิทัลสามารถขับโหลดเหนี่ยวนำ เช่น คอนแทคเตอร์ได้หรือไม่

ได้ เอาต์พุตทรานซิสเตอร์สามารถขับโหลดเหนี่ยวนำขนาดเล็กได้ อย่างไรก็ตาม สำหรับคอนแทคเตอร์ขนาดใหญ่หรือโซลินอยด์ที่ใช้กระแสสูง ควรติดตั้งไดโอดฟลายแบ็กภายนอกเพื่อป้องกันทรานซิสเตอร์เอาต์พุตจากแรงดันไฟฟ้าย้อนกลับที่เกิดจากโหลดเหนี่ยวนำ

โมดูลนี้ใช้งานร่วมกับ CPU คอนโทรลเลอร์ B&R 2005 รุ่นเก่าได้หรือไม่

7DM465.7 ออกแบบมาสำหรับระบบ 2005 อย่างไรก็ตาม ควรตรวจสอบเสมอว่า CPU และเฟิร์มแวร์แบ็กเพลนรุ่นที่ใช้งานรองรับการแมป I/O ของโมดูลนี้ก่อนติดตั้งใช้งาน

แนวทางการติดตั้งและการใช้งาน

• การจัดการกระแสโหลด: แม้เอาต์พุตจะรองรับกระแสสูงสุด 0.5 A ต่อช่อง แต่ควรหลีกเลี่ยงการใช้งานทั้ง 16 ช่องที่กระแสสูงสุดพร้อมกัน หากการสูญเสียกำลังรวมของโมดูลเกินขีดจำกัดด้านความร้อนของตู้ควบคุม หากเป็นไปได้ ควรกระจายโหลดกระแสสูงไปยังโมดูลต่าง ๆ
• การเดินสายและสัญญาณรบกวน: เนื่องจากโมดูลมีเวลาตอบสนองที่รวดเร็ว 1 ms จึงไวต่อสัญญาณรบกวนทางไฟฟ้า ควรใช้สายชีลด์สำหรับสาย I/O ทั้งหมดที่มีความยาวเกิน 3 เมตร และต่อชีลด์เข้ากับสายดินใช้งาน (FE) ที่สะอาด เพื่อป้องกันอินพุตทำงานผิดพลาดหรือสัญญาณไม่เสถียร
• ข้อควรระวังด้านความปลอดภัย: ต้องตัดแหล่งจ่ายไฟเสริม 24 VDC ก่อนถอดหรือติดตั้งโมดูลจากแบ็กเพลนทุกครั้ง เพื่อป้องกันการเกิดอาร์กหรือความเสียหายโดยไม่ตั้งใจต่อขาสื่อสารของแบ็กเพลน
