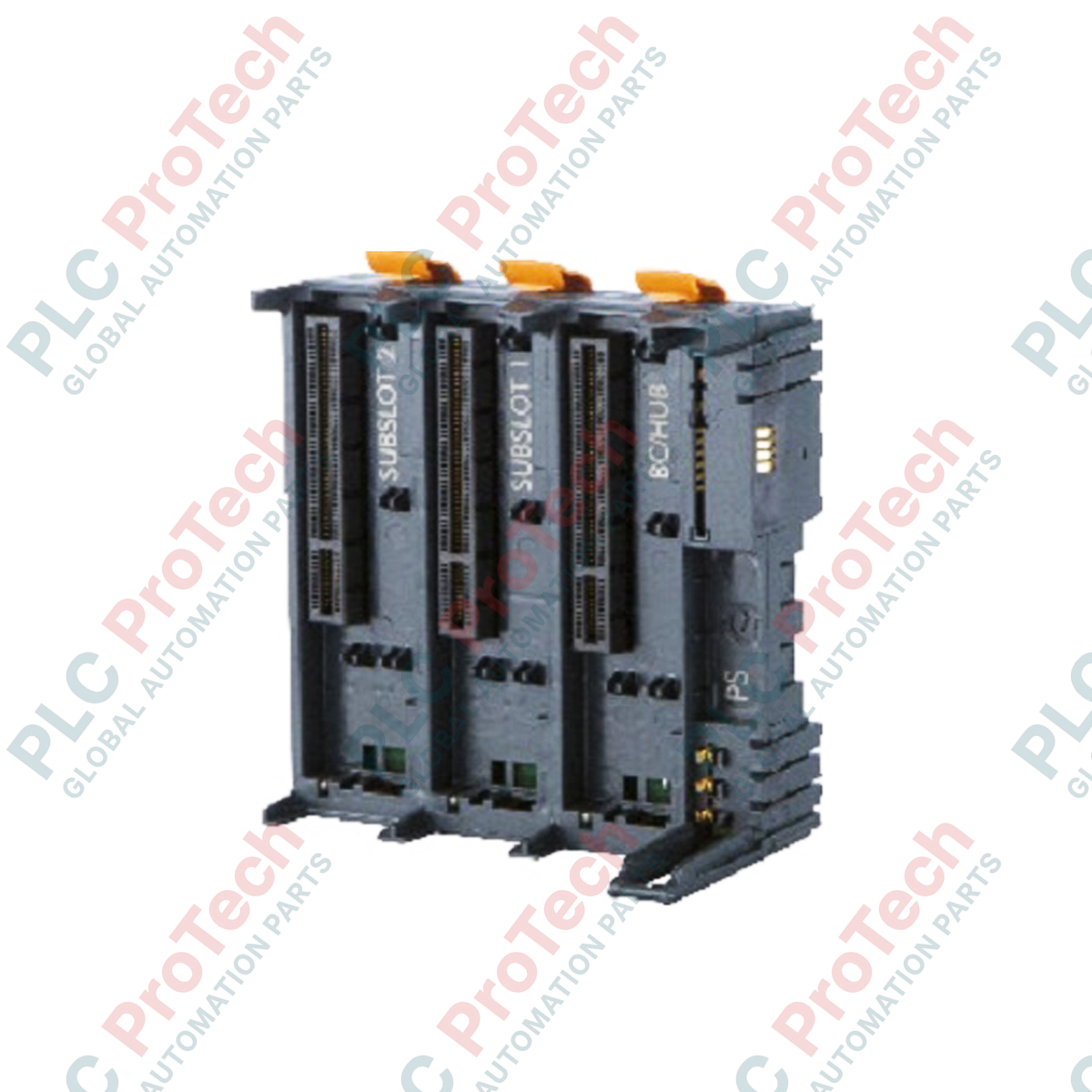

โมดูลฐานบัสขยายระบบ X20 B&R X20BB82

ภาพรวมทางเทคนิค

B&R X20BB82 (X20BB82) เป็นโมดูลฐานบัสแบ็กเพลนสำหรับงานหนักที่มีช่องขยายในตัว 2 ช่อง ออกแบบให้เป็นจุดเชื่อมต่อเชิงกลและไฟฟ้าพื้นฐานสำหรับแพลตฟอร์ม X20 IO มาตรฐานของ B&R อุปกรณ์นี้พัฒนาขึ้นสำหรับติดตั้งในตู้ควบคุมระบบอัตโนมัติที่ซับซ้อนในโรงงานประกอบยานยนต์ ระบบควบคุมเรือเดินทะเล และสถานีจ่ายพลังงาน โดยส่วนประกอบบัสเชิงโครงสร้างนี้จัดการการกำหนดเส้นทางการสื่อสารภายในและการจ่ายพลังงาน เพื่อขจัดการลดทอนสัญญาณและลดเวลาหยุดทำงานของเครื่องจักร โมดูลนี้สร้างการเชื่อมต่อข้อมูล X2X Link ภายใน และประสานงานบัสจ่ายพลังงาน I/O หลัก 24 VDC ระหว่างโมดูลที่อยู่ติดกัน ด้วยหน้าสัมผัสแบ็กเพลนภายในสำหรับงานหนัก จึงรองรับโหลดหน้าสัมผัสที่อนุญาต 10 A ทำให้การจัดวางดิจิทัลและแอนะล็อกความหนาแน่นสูงทำงานต่อเนื่องได้โดยไม่ทำให้ชุดตู้ควบคุมร้อนเกินไป

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมเชิงกลและเส้นทางการเดินสายแบ็กเพลนของโมดูลนี้ได้รับการออกแบบเพื่อรองรับการจัดวางตู้ควบคุมที่ยืดหยุ่นและมีความหนาแน่นสูง:

• โครงสร้างแบบสองช่อง: มีช่องขยายแยกกัน 2 ช่องบนพื้นที่ติดตั้งเดียว ช่วยให้ช่างเทคนิคเสียบโมดูล I/O X20 อุปกรณ์จ่ายพลังงาน หรือโมดูลอินเทอร์เฟซแบบแผ่นเรียงข้างกันได้

• ติดตั้งได้รอบทิศทาง: รองรับการติดตั้งบนราง DIN ทั้งแนวนอนและแนวตั้ง โดยไม่ลดทอนการยึดเชิงกลหรือพิกัดของบัสหน้าสัมผัสภายใน 10 A

• จุดแยกบัสสูญเสียต่ำ: ใช้พลังงานสูงสุด 0.70 W จากบัสสื่อสาร X2X Link ภายใน จึงสงวนพลังงานส่วนใหญ่ของระบบไว้สำหรับลอจิกประมวลผลปลายทาง

• การออกแบบ IP20 ป้องกันนิ้วสัมผัส: เป็นไปตามมาตรฐาน EN 60529 อย่างสมบูรณ์ พร้อมอินเทอร์เฟซแบ็กเพลนแบบมีฉนวนป้องกันการสัมผัสส่วนประกอบที่มีกระแสไฟโดยไม่ตั้งใจระหว่างการบำรุงรักษา

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการใช้งานในอุตสาหกรรม

• การติดตั้งที่ระดับความสูงมากส่งผลต่อโมดูล X20BB82 อย่างไร

  สำหรับการติดตั้งที่ระดับสูงจากน้ำทะเลไม่เกิน 2000 m โมดูลจะทำงานได้เต็มพิกัดประสิทธิภาพ เมื่อติดตั้งสูงกว่า 2000 m อากาศที่เบาบางลงจะลดการระบายความร้อนแบบพาความร้อน เพื่อชดเชย ช่างเทคนิคต้องลดขีดจำกัดอุณหภูมิแวดล้อมสูงสุดของตู้ควบคุมลง 0.5 deg C สำหรับทุกระดับความสูงที่เพิ่มขึ้น 100 m เหนือเกณฑ์ 2000 m

• สามารถผสมโมดูล X20 ต่างประเภทกันในสองช่องของฐานบัสนี้ได้หรือไม่

  ได้ X20BB82 มีอินเทอร์เฟซเชิงกลและไฟฟ้ามาตรฐานสำหรับทั้งสองช่อง คุณสามารถติดตั้งโมดูล I/O ดิจิทัล X20 อินพุต/เอาต์พุตแอนะล็อก หรือโมดูลเคาน์เตอร์ฟังก์ชันมาตรฐานในรูปแบบใดก็ได้ที่ตรงกับขนาดช่องทางกายภาพ โดยต้องตรวจสอบให้แน่ใจว่าการใช้กระแสรวมไม่เกินขีดจำกัดโหลดหน้าสัมผัส 10 A

• จะเกิดอะไรขึ้นหากความต้องการจ่ายพลังงานเกินขีดจำกัดโหลดหน้าสัมผัส 10 A

  บัสบาร์ภายในรองรับกระแสต่อเนื่องสูงสุด 10 A หากโมดูล I/O ปลายทางของคุณใช้กระแสรวมมากกว่า 10 A คุณต้องแยกบัสจ่ายพลังงานโดยติดตั้งโมดูลจ่ายพลังงานภายใน X20 แบบแยกวงจรบนฐานบัสใหม่ที่อยู่ถัดลงไปตามชุดราง DIN

แนวทางด้านวิศวกรรมภาคสนามและการติดตั้ง

คำเตือนการเชื่อมต่อแบ็กเพลน: ห้ามเลื่อนโมดูลฐานบัสเข้าหากันตามแนวราง DIN ขณะที่แหล่งจ่ายไฟหลัก 24 VDC หรือบัส X2X Link มีกระแสไฟ การเกิดอาร์กระหว่างหน้าสัมผัสเลื่อนเคลือบทองจะกัดกร่อนพื้นผิวโลหะ ส่งผลให้เกิดอาการกระตุกถาวรในการสื่อสารหรือไฟฟ้าขัดข้องเป็นระยะ

การจัดแนวและการเข้าล็อกราง DIN

กด X20BB82 ให้เข้าล็อกกับราง DIN สมมาตรขนาด 35 mm มาตรฐาน เลื่อนโมดูลไปทางซ้ายอย่างมั่นคงเพื่อเชื่อมต่อหน้าสัมผัสด้านข้างกับโมดูลฐานบัสก่อนหน้า ตรวจสอบให้แน่ใจว่าคันล็อกในตัวที่ด้านบนและด้านล่างกดเข้าที่จนได้ยินเสียงคลิกอย่างสมบูรณ์ ฐานบัสที่จัดแนวไม่ตรงจะทำให้โมดูล I/O แบบเสียบไม่สามารถเข้าที่ได้อย่างเหมาะสม และทำให้เกิดข้อผิดพลาดในการสื่อสารของบัสภายใน

กฎการป้องกันช่องหลายช่อง

หากช่องขยายของ X20BB82 ยังคงว่างระหว่างการเริ่มเดินระบบครั้งแรก ให้ติดตั้งโมดูลฝาปิดช่อง X20 มาตรฐานครอบพินที่ว่างอยู่ การปล่อยให้หน้าสัมผัสแบ็กเพลนภายในเปิดโล่งจะลดทอนระดับการป้องกันนิ้วสัมผัส IP20 และเปิดทางให้ฝุ่นละอองที่นำไฟฟ้าหรือความชื้นในอากาศทำให้รางจ่ายพลังงานภายใน 24 VDC ลัดวงจร
