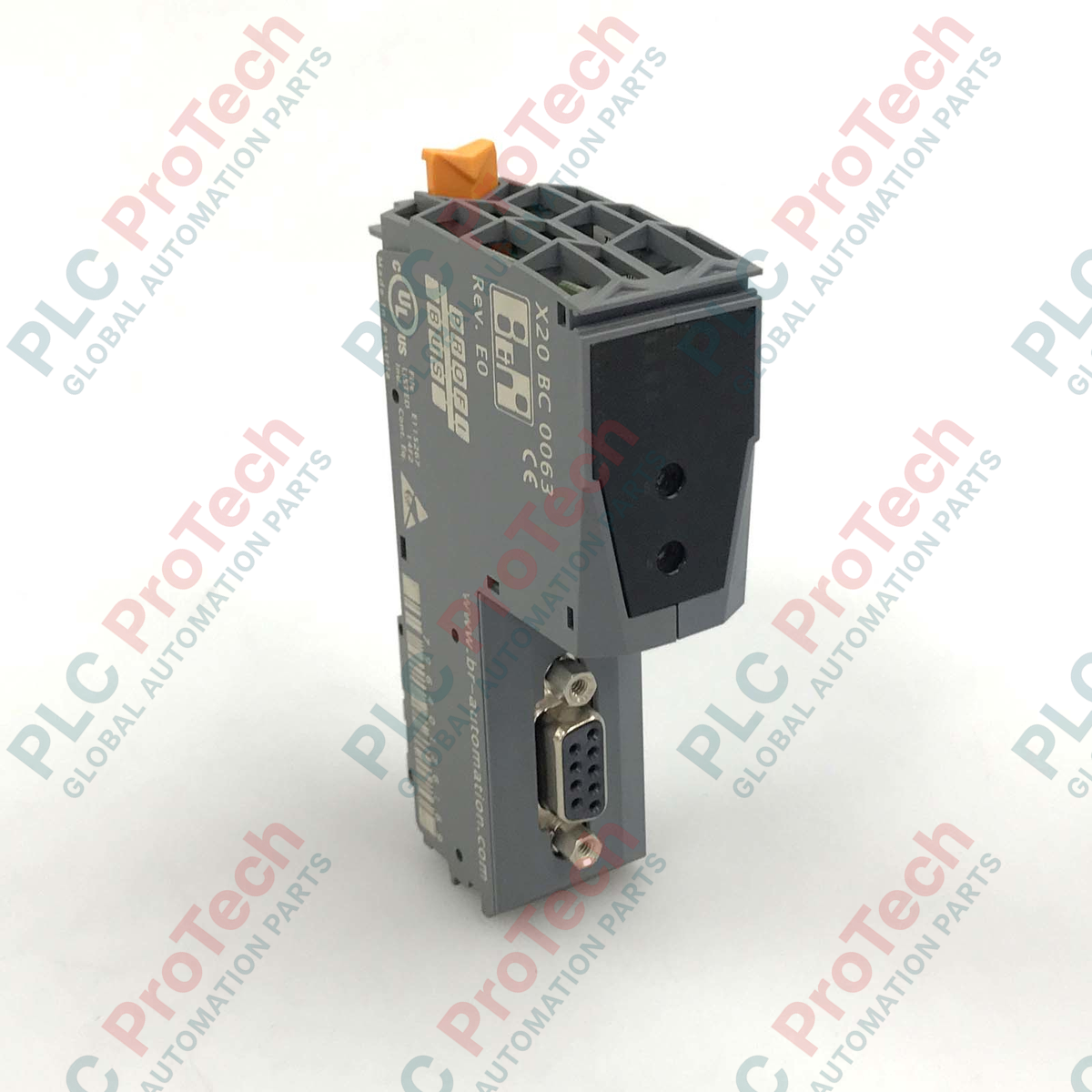

B&R X20BC0063 ตัวควบคุมบัส PROFIBUS DP X20

ภาพรวมผลิตภัณฑ์

X20BC0063 (X20BC0063) เป็นตัวควบคุมบัสประสิทธิภาพสูงที่ออกแบบมาเพื่อผสานระบบ B&R X20 แบบโมดูลเข้ากับเครือข่ายฟิลด์บัส PROFIBUS DP ที่มีอยู่ โดยทำหน้าที่เป็นเกตเวย์ระหว่างแบ็กเพลน I/O ของ X20 กับเครือข่ายควบคุมหลัก ตัวควบคุมนี้ช่วยให้การสื่อสารในสภาพแวดล้อมระบบอัตโนมัติที่ซับซ้อนเป็นไปอย่างราบรื่น เช่น สายการผลิตยานยนต์ ระบบขนถ่ายวัสดุหนัก และเครื่องจักรกระบวนการขนาดใหญ่ ด้วยอินเทอร์เฟซ DSUB 9 พินตามมาตรฐาน X20BC0063 จึงช่วยให้การแลกเปลี่ยนข้อมูลมีความเสถียรและกำหนดเวลาได้อย่างแน่นอน ช่วยให้วิศวกรคงความสามารถในการทำงานร่วมกันระหว่างฮาร์ดแวร์ B&R กับสถาปัตยกรรมควบคุมอุตสาหกรรมที่หลากหลาย

การกำหนดค่าทางเทคนิค

โมดูลนี้ทำหน้าที่เป็นหัวสื่อสารสำหรับสถานี I/O ของ X20 โดยจัดการถ่ายโอนข้อมูลแบบเป็นรอบระหว่างมาสเตอร์ PROFIBUS กับชุด I/O แบบกระจาย

• การเชื่อมต่อ PROFIBUS: มีขั้วต่อ DSUB 9 พินมาตรฐานสำหรับติดตั้งเข้ากับสถาปัตยกรรม PROFIBUS DP ที่มีอยู่ได้ง่าย รองรับการสื่อสารผ่านฟิลด์บัสความเร็วสูง

• การผสานรวมระบบ: ในฐานะส่วนหนึ่งของระบบนิเวศ X20 โมดูลนี้มีอินเทอร์เฟซขนาดกะทัดรัดและปรับขยายได้ โปรดทราบว่าระบบจำเป็นต้องมีฐานบัสแยกต่างหาก โมดูลจ่ายไฟเฉพาะ และเทอร์มินัลบล็อกที่เข้ากันได้ เพื่อประกอบชุดโหนด I/O ให้สมบูรณ์

• การมองเห็นสถานะการวินิจฉัย: มาพร้อมชุด LED ในตัวเพื่อแสดงสถานะของโมดูลโดยรวม ฟังก์ชันบัสปัจจุบัน และรอบการถ่ายโอนข้อมูลที่กำลังทำงานแบบเรียลไทม์ ช่วยให้วินิจฉัยหน้างานได้รวดเร็วและลดเวลาหยุดทำงาน

• ประสิทธิภาพการใช้พลังงาน: ปรับให้เหมาะกับการทำงานที่ใช้พลังงานต่ำ โดยใช้พลังงานสูงสุดเพียง 2.3 W ช่วยลดภาระความร้อนในตู้ควบคุมและรองรับการกำหนดค่า I/O ความหนาแน่นสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดแวร์อุตสาหกรรม

X20BC0063 มีเทอร์มินัลบล็อกที่จำเป็นสำหรับการประกอบ I/O มาด้วยหรือไม่?

ไม่มี อุปกรณ์นี้เป็นเฉพาะหัวควบคุมเท่านั้น สำหรับการติดตั้งให้สมบูรณ์ ต้องสั่งซื้อฐานบัส X20 ที่เข้ากันได้ โมดูลจ่ายไฟ X20 ที่เหมาะสม และเทอร์มินัลบล็อกที่จำเป็นแยกต่างหาก โดยพิจารณาตามข้อกำหนดด้านความหนาแน่นของ I/O เฉพาะของคุณ

โมดูลจะแจ้งการสูญเสียการสื่อสารบนเครือข่าย PROFIBUS อย่างไร?

LED “ฟังก์ชันบัส” จะแสดงสถานะให้เห็นได้ทันที หากการเชื่อมต่อ PROFIBUS ขัดข้อง หรือตัวควบคุมสูญเสียการสื่อสารกับมาสเตอร์ PROFIBUS ไฟแสดงสถานะนี้จะเปลี่ยนสถานะ สามารถเข้าถึงรหัสข้อผิดพลาดโดยละเอียดและรีจิสเตอร์การวินิจฉัยผ่านซอฟต์แวร์ของตัวควบคุมมาสเตอร์ เพื่อระบุข้อขัดข้องเฉพาะของบัส

ตัวควบคุมนี้จัดการโมดูล I/O ได้สูงสุดกี่โมดูล?

X20BC0063 จัดการจำนวนชุด I/O รวมตามที่ข้อจำกัดของฐานบัส X20 รุ่นนั้นรองรับ ตรวจสอบให้แน่ใจว่าการใช้พลังงานรวมของโมดูล I/O ที่เชื่อมต่อไม่เกินความสามารถของโมดูลจ่ายไฟที่เลือกใช้

แนวทางการติดตั้งใช้งานภาคสนามและความปลอดภัย

ระเบียบการติดตั้งตัวต้านทานปลายสาย PROFIBUS

เมื่อต่อสาย PROFIBUS DP เข้ากับขั้วต่อ DSUB 9 พิน ต้องตรวจสอบให้แน่ใจว่าเครือข่ายมีการติดตั้งตัวต้านทานปลายสายอย่างถูกต้องที่ปลายทั้งสองด้านของเซกเมนต์บัส การติดตั้งตัวต้านทานปลายสายไม่ถูกต้องจะทำให้เกิดการสะท้อนของสัญญาณ ส่งผลให้เกิดข้อผิดพลาดในการสื่อสารแบบเป็นรอบและเพิ่มอัตราข้อผิดพลาด “การชนกัน” หรือ “การถ่ายโอนข้อมูล” ในบันทึกการวินิจฉัย

การชีลด์และการต่อลงดิน

ชีลด์สาย PROFIBUS ต้องเชื่อมต่ออย่างถูกต้องกับตัวเรือนโลหะของขั้วต่อ DSUB ตรวจสอบให้แน่ใจว่าราง DIN ในตู้สะอาดและเชื่อมต่ออย่างแน่นหนากับจุดต่อลงดินหลัก เพื่อให้มีเส้นทางอิมพีแดนซ์ต่ำสำหรับป้องกัน EMI ซึ่งมีความสำคัญอย่างยิ่งเมื่อใช้งานในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

การประกอบฐานบัสและแหล่งจ่ายไฟ

เมื่อประกอบสถานี ต้องตรวจสอบให้แน่ใจว่าโมดูล X20 ทั้งหมดติดตั้งเข้ากับฐานบัสอย่างแน่นหนา เพื่อให้การสื่อสารผ่านแบ็กเพลนเป็นไปอย่างถูกต้อง ตรวจสอบว่าโมดูลจ่ายไฟอยู่ในตำแหน่งที่ถูกต้องเมื่อเทียบกับตัวควบคุม เพื่อป้องกันคอขวดในการจ่ายไฟ เมื่อติดตั้งเสร็จแล้ว ให้ตรวจสอบด้วยสายตาว่าเทอร์มินัลบล็อกเข้าที่ดีและไม่มีพินงอระหว่างกระบวนการติดตั้ง
