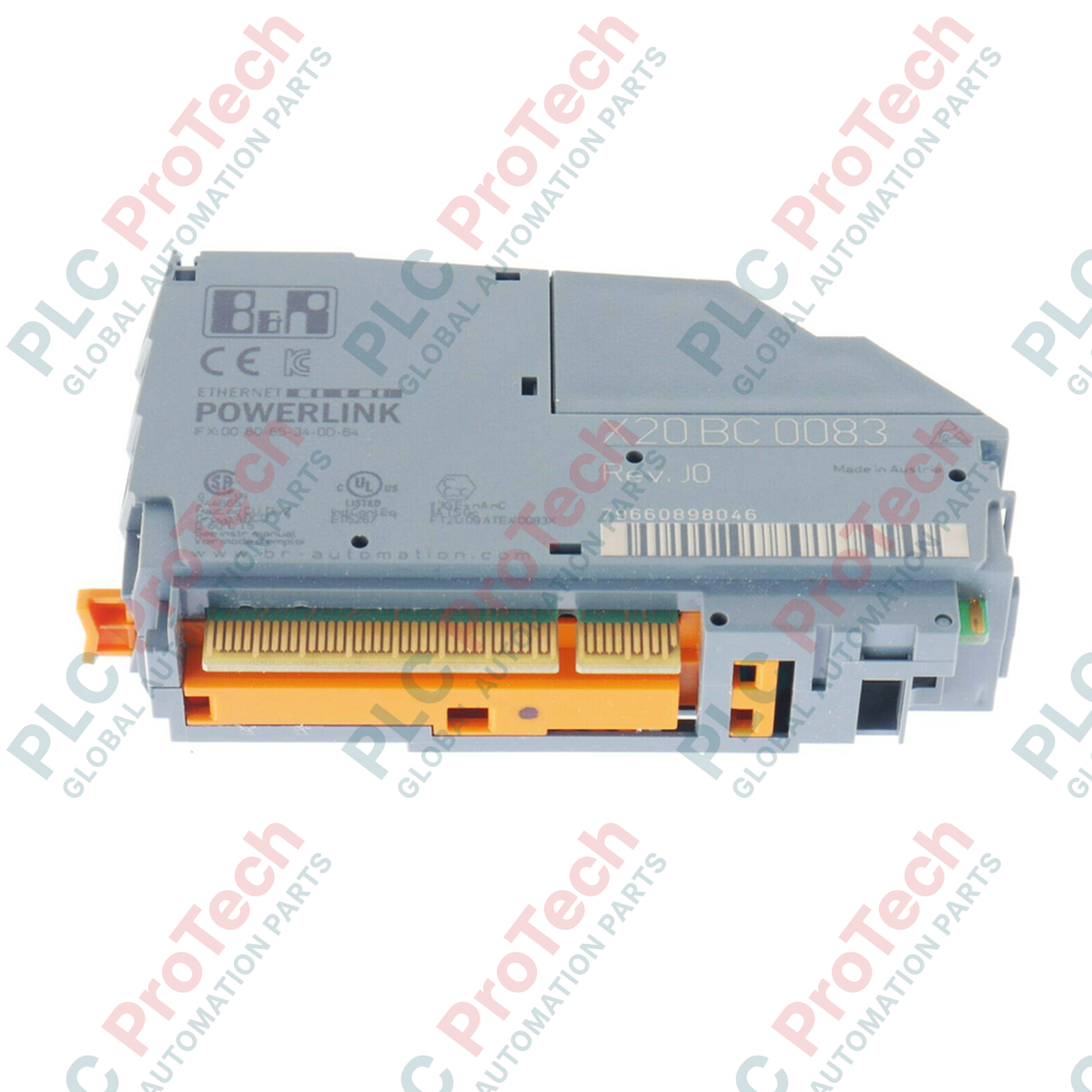

B&R X20BC0083 ตัวควบคุมบัส POWERLINK X20

ภาพรวมผลิตภัณฑ์

 X20BC0083 (X20BC0083) คือคอนโทรลเลอร์บัสประสิทธิภาพสูงที่ออกแบบมาเพื่อการผสานรวมสถานี I/O B&R X20 เข้ากับเครือข่าย POWERLINK แบบเรียลไทม์ได้อย่างราบรื่น โดยทำหน้าที่เป็นโหนดควบคุมภายในสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรม เช่น สายควบคุมการเคลื่อนไหวความเร็วสูง หุ่นยนต์หลายแกนที่ทำงานประสานกัน และเครื่องจักรบรรจุภัณฑ์ที่ซับซ้อน คอนโทรลเลอร์นี้ช่วยให้สามารถแลกเปลี่ยนข้อมูลแบบกำหนดเวลาได้ในระดับไมโครวินาที ด้วยการใช้การออกแบบฮับ RJ45 แบบมีชีลด์สองพอร์ต โมดูลจึงช่วยให้ต่อเครือข่ายแบบเดซี่เชนได้ง่าย ลดความซับซ้อนของการเดินสายได้อย่างมีประสิทธิภาพ พร้อมรักษาอัตราการถ่ายโอนข้อมูลที่เสถียร 100 Mbit/s สำหรับข้อมูลควบคุมที่มีความสำคัญต่อภารกิจ

การกำหนดค่าทางเทคนิค

คอนโทรลเลอร์บัสนี้ทำหน้าที่เป็นเกตเวย์อัจฉริยะระหว่างมาสเตอร์ POWERLINK กับแบ็กเพลนของสไลซ์ I/O X20 ภายในเครื่อง เพื่อให้การสื่อสารมีเสถียรภาพในสภาพแวดล้อมที่มีความต้องการสูง

• การซิงโครไนซ์เครือข่าย: รองรับโปรโตคอล POWERLINK V1 และ V2 อย่างครบถ้วน คอนโทรลเลอร์ Type 2 นี้จึงให้ประสิทธิภาพแบบเรียลไทม์ที่แน่นอน ช่วยให้สามารถประสานรอบข้อมูลเครือข่ายกับการประมวลผล I/O ภายในได้อย่างแม่นยำ

• ฟังก์ชันฮับในตัว: อินเทอร์เฟซ RJ45 สองพอร์ตทำหน้าที่เป็นฮับในตัว รองรับโทโพโลยีเครือข่ายมาตรฐานที่มีความยาวแต่ละเซกเมนต์สูงสุด 100 เมตร เหมาะสำหรับการจัดวางตู้ควบคุมแบบกระจาย

• การวินิจฉัยที่แม่นยำ: ไฟ LED แสดงสถานะที่ติดตั้งด้านหน้าให้ข้อมูลย้อนกลับทันทีเกี่ยวกับสภาพของโมดูลและสถานะการสื่อสารของบัส ช่วยให้แยกหาสาเหตุของปัญหาโทโพโลยีเครือข่ายหรือข้อขัดข้องเฉพาะโหนดได้อย่างรวดเร็วระหว่างการเริ่มเดินระบบ

• ประสิทธิภาพการใช้พลังงาน: ด้วยการใช้พลังงานจากบัสเพียง 2 W คอนโทรลเลอร์จึงลดภาระความร้อนภายในตู้ควบคุม และรองรับการติดตั้งแบบหนาแน่นได้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดแวร์อุตสาหกรรม

ฟังก์ชันฮับในตัวของ X20BC0083 มีข้อดีอย่างไร

ฮับในตัวช่วยให้สามารถต่อสถานี POWERLINK แบบเดซี่เชนได้โดยตรงโดยไม่ต้องใช้สวิตช์เครือข่ายภายนอก ซึ่งช่วยลดความต้องการใช้สายเคเบิลและทำให้การจัดวางเครือข่ายทางกายภาพง่ายขึ้นอย่างมาก ขณะเดียวกันยังคงประสิทธิภาพและการซิงโครไนซ์ที่จำเป็นสำหรับการควบคุมแบบกำหนดเวลาได้

คอนโทรลเลอร์บัสนี้ใช้งานร่วมกับโมดูล I/O X20 ทั้งหมดได้หรือไม่

X20BC0083 ออกแบบมาให้เชื่อมต่อกับแบ็กเพลน I/O X20 มาตรฐาน โดยทั่วไปจึงมีความเข้ากันได้ครอบคลุม อย่างไรก็ตาม ควรตรวจสอบให้แน่ใจเสมอว่าการกำหนดค่าโปรเจกต์ใน Automation Studio ตรงกับการแมป I/O ทางกายภาพ และโมดูลแหล่งจ่ายไฟมีขนาดเหมาะสมกับกระแสรวมของสไลซ์ I/O ที่เชื่อมต่ออยู่

การระบุว่าเป็น "Type 2" ส่งผลต่อประสิทธิภาพของระบบอย่างไร

การจัดประเภท Type 2 หมายถึงความสามารถด้านฟังก์ชันเฉพาะภายในสถาปัตยกรรมโหนดควบคุม POWERLINK โดยรับรองความเข้ากันได้อย่างครบถ้วนกับการรับส่งข้อมูลแบบไซคลิกและอะไซคลิกมาตรฐาน รองรับโปรไฟล์การเคลื่อนไหวที่ซับซ้อนและการอัปเดตสถานะที่ต้องการความแม่นยำด้านเวลาสำหรับลำดับการผลิตความเร็วสูง

แนวทางการเริ่มเดินระบบภาคสนามและความปลอดภัย

การเดินสายเครือข่ายและการชีลด์

เนื่องจากมีอัตราการถ่ายโอนข้อมูล 100 Mbit/s ควรใช้สายอีเทอร์เน็ตแบบมีชีลด์ Cat5e หรือ Cat6 คุณภาพสูง ต่อชีลด์ของสายให้ถูกต้องที่จุดเข้าสู่ตู้ควบคุม โดยใช้แคลมป์รัดรอบ 360 องศาเพื่อให้มีทางเดินอิมพีแดนซ์ต่ำไปยังกราวด์ฟังก์ชัน การชีลด์ที่ไม่ดีในสภาพแวดล้อมอุตสาหกรรมอาจทำให้แพ็กเก็ตสูญหายเป็นระยะหรือเกิด "จิตเตอร์" ของเครือข่าย ซึ่งอาจแสดงออกมาเป็นข้อผิดพลาดในการซิงโครไนซ์ของลำดับการควบคุมการเคลื่อนไหว

ข้อจำกัดของโทโพโลยีแบบเดซี่เชน

แม้ว่าคอนโทรลเลอร์จะรองรับการต่อแบบเดซี่เชนผ่านฮับในตัว แต่ควรติดตามจำนวนโหนดทั้งหมดและความยาวรวมของเครือข่าย การมีความยาวเกิน 100 เมตรระหว่างสถานีสองจุดจะทำให้สัญญาณเสื่อมและการสื่อสารขาดหาย หากการจัดวางเครื่องจักรต้องใช้ระยะเดินสายที่ยาวกว่านี้ ให้ใช้สวิตช์อุตสาหกรรมหรือตัวแปลงไฟเบอร์ออปติก

การประกอบแบ็กเพลนและการวินิจฉัย

เมื่อติดตั้งคอนโทรลเลอร์เข้ากับฐานบัส X20 ตรวจสอบให้แน่ใจว่ากลไกล็อกเข้าที่และพินอยู่ในแนวที่ถูกต้อง ระหว่างการจ่ายไฟครั้งแรก ให้สังเกตไฟ LED "ฟังก์ชันบัส" สถานะสีเขียวติดค้างแสดงว่าการซิงโครไนซ์เครือข่ายทำงานถูกต้อง หากสถานะแสดงข้อผิดพลาด ให้ใช้บัฟเฟอร์การวินิจฉัยของ Automation Studio เพื่อตรวจสอบที่อยู่โหนดและการตั้งค่าเวอร์ชันโปรโตคอลให้ตรงกับโปรเจกต์คอนโทรลเลอร์มาสเตอร์
