ภาพรวมการผสานรวมเครือข่าย

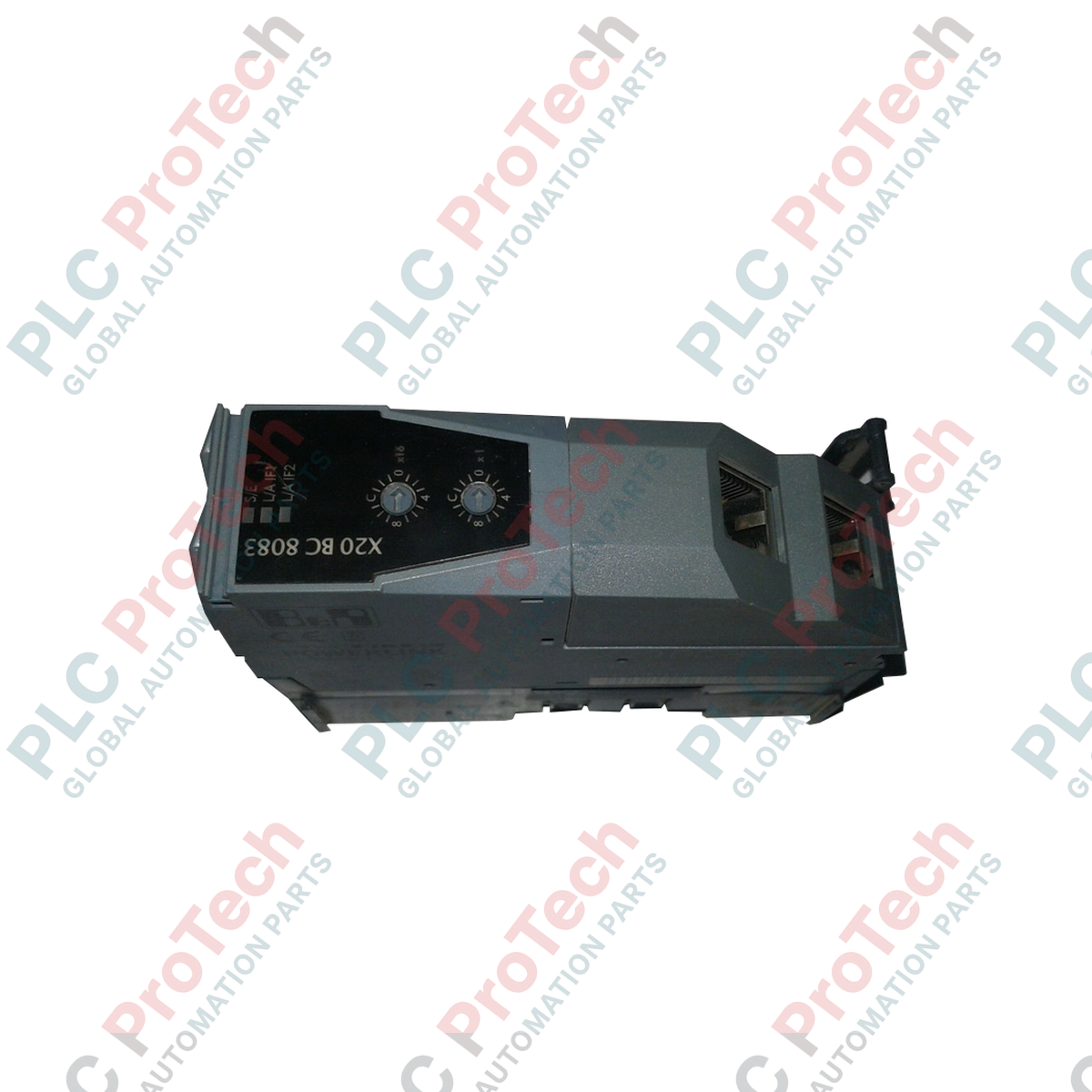

B&R X20BC8083-EPL (X20BC8083-EPL) เป็นตัวควบคุมบัสอีเทอร์เน็ตอุตสาหกรรมแบบเรียลไทม์ประสิทธิภาพสูง ซึ่งออกแบบมาเพื่อเชื่อมต่อสไลซ์ I/O แบบกระจายศูนย์เข้ากับเครือข่าย POWERLINK แบบรวมศูนย์ เมื่อนำไปใช้กับงานควบคุมการเคลื่อนที่หลายแกนขั้นสูง สายการบรรจุภัณฑ์แบบซิงโครไนซ์ และการผสานรวมเซลล์หุ่นยนต์ โมดูลนี้จะทำหน้าที่เป็นโหนดสเลฟของฟิลด์บัสแบบกำหนดเวลาได้แน่นอน ด้วยการจัดการการรับส่งข้อมูลแบบไซคลิกและอะไซคลิกภายในแบ็กเพลน X20 อุปกรณ์นี้จึงช่วยให้สไลซ์ฟังก์ชันดิจิทัล อะนาล็อก และฟังก์ชันเฉพาะทั้งหมดที่เชื่อมต่ออยู่ซิงโครไนซ์กันในระดับไมโครวินาที ป้องกันความผันผวนของเครือข่าย และปกป้องกระบวนการผลิตที่ซับซ้อนจากความคลาดเคลื่อนด้านเวลา

การกำหนดค่าอินเทอร์เฟซและความสามารถของฮับ

ตัวควบคุมบัสนี้มีอินเทอร์เฟซ POWERLINK ในตัว 1 อินเทอร์เฟซ ซึ่งเชื่อมต่อผ่านโครงสร้างฮับในตัวแบบ 2 พอร์ต พร้อมพอร์ต RJ45 มาตรฐาน 2 พอร์ต การจัดวางฮาร์ดแวร์ดังกล่าวรองรับโทโพโลยีเครือข่ายแบบเดซี่เชนหรือแบบสายบนโครงเครื่องจักรได้อย่างยืดหยุ่น ช่วยลดความจำเป็นในการใช้สวิตช์อุตสาหกรรมเสริมที่มีค่าใช้จ่ายสูง สำหรับเครือข่ายที่ต้องการการกำหนดเส้นทางแบบแยกแขนงขั้นสูง ตัวควบคุมรองรับการขยายโครงสร้างผ่านโมดูลฮับ X20 เพิ่มเติม เพื่อให้เหมาะกับการจัดวางทางกลเฉพาะรูปแบบ ต้องเลือกและสั่งซื้อฐานบัส X20 ทางกายภาพ โมดูลแหล่งจ่ายไฟ และเทอร์มินัลบล็อกเป็นชิ้นส่วนแยกกัน

ตารางสมรรถนะทางเทคนิค

การผสานรวมระบบและคำถามที่พบบ่อย

กำหนดแอดเดรสของโหนดบนตัวควบคุมเครือข่าย X20BC8083-EPL อย่างไร

โดยทั่วไปจะแต่งตั้งแอดเดสของโหนดผ่านสวิตช์หมุนจริงที่อยู่บนฐานบัส X20 ที่เกี่ยวข้อง หรือผ่านแผนผังโทโพโลยีฮาร์ดแวร์ภายใน B&R Automation Studio ตรวจสอบให้แน่ใจว่าแอดเดสของโหนดแบบเลขฐานสิบหกหรือเลขฐานสิบที่กำหนดนั้นไม่ซ้ำกัน และตรงกับตัวระบุที่ POWERLINK Managing Node (CPU มาสเตอร์) คาดไว้ เพื่อให้การเริ่มต้นเครือข่ายเป็นไปอย่างถูกต้อง

ควรดำเนินการอย่างไร หากไฟ LED แสดงลิงก์ที่พอร์ตไม่ติดเมื่อเชื่อมต่อกับตัวควบคุมมาสเตอร์

ขั้นแรก ตรวจสอบว่าสายอีเทอร์เน็ตอุตสาหกรรมเป็นไปตามข้อกำหนด Cat 5e หรือสูงกว่า และมีความยาวไม่เกินขีดจำกัดของเซกเมนต์ที่ 100 เมตร ตรวจสอบขั้วต่อ RJ45 ว่ามีสิ่งปนเปื้อนภายในขาหรือความเสียหายทางกายภาพหรือไม่ หากยืนยันแล้วว่าสายเคเบิลใช้งานได้ ให้ตรวจสอบว่า POWERLINK Managing Node กำลังแพร่สัญญาณรอบเครือข่ายอย่างต่อเนื่อง และเฟิร์มแวร์ของตัวควบคุมตรงกับเวอร์ชันการกำหนดค่าโครงการ

การรับส่งข้อมูลอีเทอร์เน็ต TCP/IP มาตรฐานสามารถผ่านฮับในตัวแบบ 2 พอร์ตได้หรือไม่

ได้ โปรโตคอล POWERLINK มีช่วงอะซิงโครนัสภายในรอบการทำงาน ซึ่งออกแบบมาโดยเฉพาะสำหรับกำหนดเส้นทางเฟรมมาตรฐานที่ใช้ IP เช่น TCP/IP หรือ UDP ผ่านฮับในตัว ความสามารถนี้ช่วยให้ช่างซ่อมบำรุงเรียกใช้การวินิจฉัยผ่านเว็บเบราว์เซอร์หรือดำเนินการสอบถามเพื่อตรวจสอบระยะไกลได้ โดยไม่รบกวนลูปควบคุมแบบเรียลไทม์ความเร็วสูงที่กำหนดเวลาได้แน่นอน

แนวทางการทดสอบเดินระบบและการติดตั้งภาคสนาม

• ลำดับการประกอบชิ้นส่วน: อย่าพยายามติดตั้งโมดูลอิเล็กทรอนิกส์เข้ากับราง DIN โดยตรง ขั้นแรก ให้ยึดฐานบัส X20 ที่เหมาะสมเข้ากับราง TS35 จนแน่น เลื่อนโมดูลแหล่งจ่ายไฟที่จำเป็นเข้าทางด้านซ้ายของชุดฐาน จากนั้นใส่บล็อกอิเล็กทรอนิกส์ X20BC8083-EPL จนคลิปล็อกทางกลเข้าที่อย่างสมบูรณ์ ต่อสายเทอร์มินัลบล็อกหลังจากชุดประกอบทางกายภาพถูกล็อกอย่างมั่นคงแล้วเท่านั้น

• การเดินสาย POWERLINK และการลดสัญญาณรบกวน: ใช้สายคู่บิดเกลียวแบบมีชีลด์สองชั้นเกรดอุตสาหกรรม (SF/UTP) สำหรับการเชื่อมต่อเครือข่าย RJ45 ทั้งสองจุด ต่อกราวด์ชีลด์ของสายโดยตรงที่จุดทางเข้าพอร์ต เดินสายสื่อสารเหล่านี้ในรางสายแยกจากสายไฟฟ้าแรงดันสูง AC และเอาต์พุตมอเตอร์ของชุดขับความถี่แปรผัน (VFD) เพื่อป้องกันแพ็กเก็ตอีเทอร์เน็ตแบบเรียลไทม์จากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

• การจัดการความร้อนของฮับขยาย: เมื่อเพิ่มบล็อกขยายฮับ X20 แบบโมดูลาร์เข้ากับตัวควบคุม ให้คำนวณงบการกระจายกำลังในพื้นที่ใหม่ ตรวจสอบให้แน่ใจว่าตู้มีระยะห่างในแนวนอนเพียงพอ โดยเว้นระยะอย่างน้อย 30 มม. เหนือและใต้แร็กโมดูล เพื่อให้อากาศหมุนเวียนระบายความร้อนตามธรรมชาติ และป้องกันการสะสมความร้อนเฉพาะจุดซึ่งอาจกระตุ้นให้เกิดข้อผิดพลาดจนเครือข่ายหยุดทำงาน
