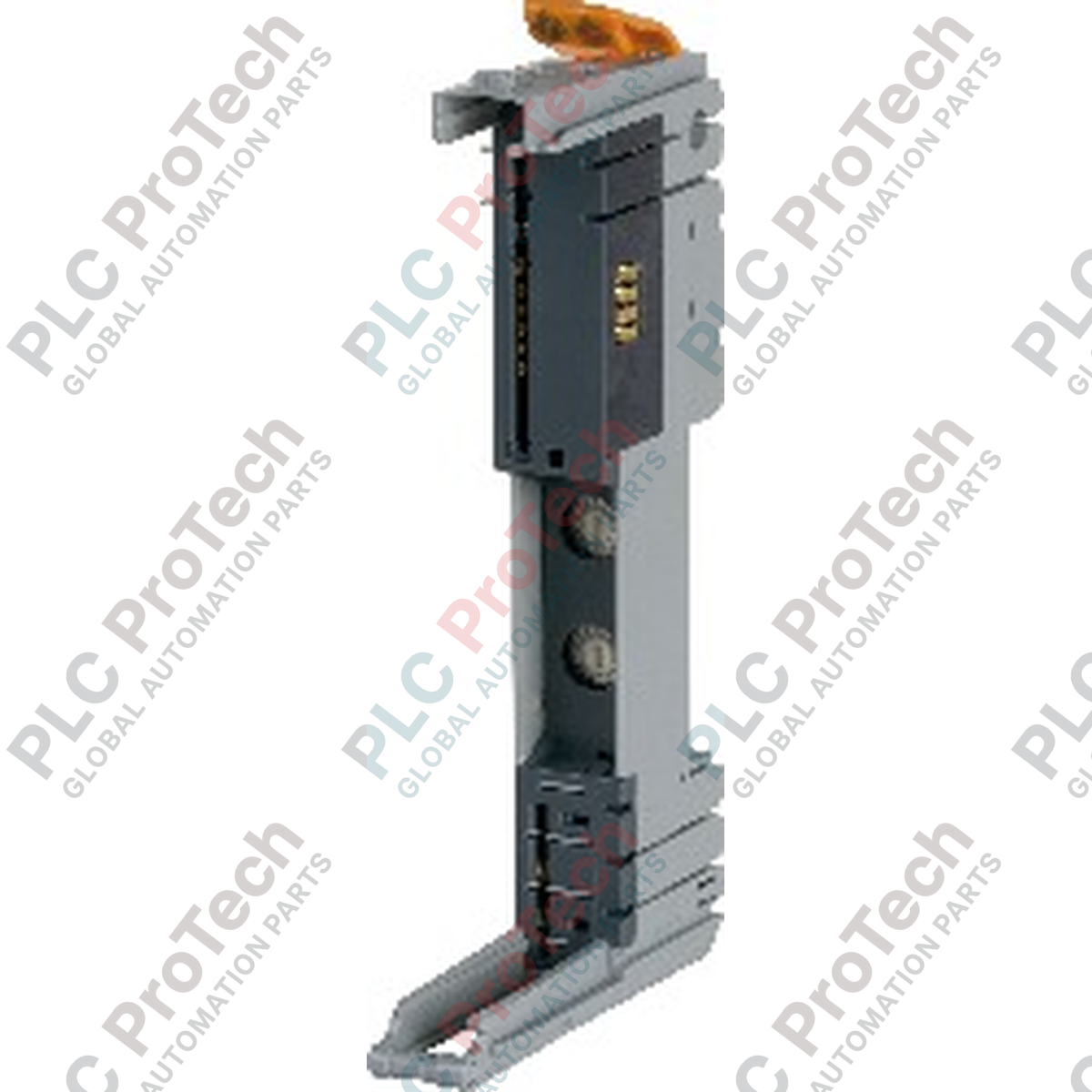

B&R X20BM05 (X20BM05) เป็นโมดูลบัสฐานฮาร์ดแวร์เฉพาะทางสูงที่ออกแบบมาสำหรับระบบอัตโนมัติแบบโมดูลาร์ B&R X20 โมดูลบัสนี้ถูกนำไปใช้ในโรงงานผลิตที่มีโหนดจำนวนมาก โรงงานแปรรูปสารเคมี และโทโพโลยีระบบควบคุมทางทะเลแบบกระจายศูนย์ โดยทำหน้าที่เป็นรากฐานเชิงโครงสร้างและทางไฟฟ้าสำหรับโมดูลจ่ายไฟ X20 ทั้งหมด ด้วยการผนวกรวมสวิตช์หมายเลขโหนดแบบกายภาพไว้ในฐานแบ็กเพลนโดยตรง อุปกรณ์นี้จึงแยกการระบุแอดเดรสโหนดออกจากโมดูลอิเล็กทรอนิกส์แบบถอดเปลี่ยนขณะทำงานได้ การออกแบบดังกล่าวช่วยให้การแมปอุปกรณ์เครือข่ายมีความสม่ำเสมอ ลดความซับซ้อนของลำดับการบำรุงรักษา และป้องกันการตั้งค่าผิดพลาดระหว่างการเปลี่ยนส่วนประกอบ
X20BM05 ได้รับการออกแบบมาเพื่อสร้างกลุ่มแรงดันไฟฟ้าที่แยกจากกันภายในแร็ก I/O มาตรฐาน คุณสมบัติทางไฟฟ้าหลักคือแนวกั้นตัดการเชื่อมต่อทางกายภาพ ซึ่งแยกสายจ่ายไฟ I/O ภายในที่อยู่ทางด้านซ้ายของโมดูล การจัดวางนี้ช่วยให้วิศวกรแบ่งแร็กทางกายภาพหนึ่งชุดออกเป็นเซกเมนต์ศักย์ไฟฟ้าที่แยกอิสระจากกัน เพื่อรองรับวงจรหยุดฉุกเฉินหรือกลุ่มเครื่องมือภาคสนามที่แยกจากกันได้อย่างปลอดภัย โมดูลนี้มีสวิตช์หมุนในตัวสองตัวสำหรับกำหนดหมายเลขโหนดแบบทศนิยมด้วยตนเอง และสามารถทำงานร่วมกับพารามิเตอร์การกำหนดแอดเดรสอัตโนมัติภายใน B&R Automation Studio ได้อย่างราบรื่น
| พารามิเตอร์ฮาร์ดแวร์ | ข้อมูลจำเพาะการทำงาน |
| รุ่น | X20BM05 |
| แบรนด์ | B&R Automation |
| แหล่งกำเนิด | ออสเตรีย |
| ประเภทโมดูล | โมดูลบัสฐานจ่ายไฟ |
| การกำหนดตำแหน่งฮาร์ดแวร์ | การกำหนดตำแหน่งเชิงกล 24 VDC |
| ขอบเขตเซกเมนต์บัส | แยกจ่ายไฟ I/O ภายในไปทางด้านซ้าย |
| โทโพโลยีการกำหนดแอดเดรส | กำหนดหมายเลขโหนดด้วยตนเองผ่านสวิตช์ฮาร์ดแวร์ |
| ระดับแรงดันไฟฟ้าพิกัด | 24 VDC |
| โหลดหน้าสัมผัสที่อนุญาต | ความสามารถในการรองรับแบ็กเพลนสูงสุด 10 A |
| การใช้พลังงานของบัสภายใน | 0.13 W |
| ความกว้างโมดูล (ระยะพิทช์) | 12.5 mm (ค่าความคลาดเคลื่อนจากการผลิต +0.2 mm) |
| ขีดจำกัดอุณหภูมิสำหรับการติดตั้งแนวนอน | -25 ถึง 60 deg C |
| ขีดจำกัดอุณหภูมิสำหรับการติดตั้งแนวตั้ง | -25 ถึง 50 deg C |
| ข้อจำกัดด้านความชื้น | ความชื้นสัมพัทธ์ 5 ถึง 95% (ไม่ควบแน่น) |
| น้ำหนักโครงสร้างสุทธิ | 0.05 kg |
| น้ำหนักรวมสำหรับการจัดส่ง | 2.0 kg (รวมบรรจุภัณฑ์ขนส่งแบบแข็ง) |
การแยกจ่ายไฟ I/O ภายในไปทางด้านซ้ายมีวัตถุประสงค์การทำงานอย่างไร?
การออกแบบแบบแยกส่วนนี้ป้องกันไม่ให้แรงดัน 24 VDC ไหลย้อนผ่านสายแบ็กเพลนไปยังโมดูลใด ๆ ที่ติดตั้งอยู่ทางด้านซ้ายโดยตรงของ X20BM05 คุณสมบัตินี้สร้างขอบเขตโซนแรงดันไฟฟ้าที่แยกจากกัน ช่วยให้ทีมบำรุงรักษาสามารถแยก ตัดพลังงาน หรือปรับเปลี่ยนอุปกรณ์ภาคสนามทางด้านขวาของแร็กได้ โดยไม่รบกวนแหล่งจ่ายไฟของอุปกรณ์ที่ติดตั้งทางด้านซ้าย
ระดับความสูงมีผลต่อช่วงอุณหภูมิการทำงานของโมดูลบัสนี้อย่างไร?
สำหรับการติดตั้งที่ระดับความสูงระหว่าง 0 ถึง 2000 เมตรเหนือระดับน้ำทะเล โมดูลจะทำงานได้ตามปกติโดยไม่มีข้อจำกัดด้านสภาพแวดล้อม สำหรับสถานที่ติดตั้งที่สูงกว่า 2000 เมตร สภาวะอากาศเบาบางจะลดการระบายความร้อนตามธรรมชาติ ดังนั้นต้องลดอุณหภูมิแวดล้อมสูงสุดที่อนุญาตในการทำงานลง 0.5 deg C ต่อระดับความสูงที่เพิ่มขึ้นทุก 100 เมตร
สามารถเปลี่ยนโมดูลอิเล็กทรอนิกส์ขณะปรับสวิตช์แอดเดรสของระบบได้หรือไม่?
ได้ เนื่องจากสวิตช์แอดเดรสแบบหมุนติดตั้งอยู่บนฐานฮาร์ดแวร์ X20BM05 โดยตรง ไม่ได้ติดตั้งอยู่บนโมดูลอิเล็กทรอนิกส์ที่เสียบอยู่ ID เครือข่ายของโหนดที่ใช้งานอยู่จึงยังคงผูกกับตำแหน่งเฉพาะบนราง DIN หากเกิดความขัดข้องทางอิเล็กทรอนิกส์ สามารถเปลี่ยนโมดูลประมวลผลด้านบนได้ โดยยังคงรักษาแอดเดรสทางกายภาพไว้
การจัดแนวแอดเดรสสวิตช์โหนด: ตั้งค่าสวิตช์หมุนทศนิยมทั้งสองตัวด้วยไขควงปากแบนขนาดเล็กก่อนติดตั้งโมดูลอิเล็กทรอนิกส์ด้านบนเข้าที่ ตรวจสอบให้แน่ใจว่าปุ่มหลักสิบและหลักหน่วยแสดงแอดเดรสโหนดเฉพาะที่กำหนดไว้ในโครงสร้างการตั้งค่าฮาร์ดแวร์ของคอนโทรลเลอร์หลักอย่างถูกต้อง เพื่อป้องกันข้อผิดพลาดจากโหนดขัดแย้งบนเครือข่ายฟิลด์บัส
การจัดการกระแสไฟฟ้าของแบ็กเพลน: ตรวจสอบให้แน่ใจว่าการใช้กระแสไฟฟ้าสะสมของการ์ด I/O ปลายทางทั้งหมดที่รับพลังงานจากโซนศักย์ไฟฟ้านี้ไม่เกินขีดจำกัดโหลดหน้าสัมผัสที่อนุญาตอย่างเคร่งครัดที่ 10 A การคำนวณที่ทำให้เกินค่าดังกล่าวจะทำให้คลิปบัสภายในเคลือบทองเสื่อมสภาพจากความร้อนก่อนเวลาอันควร และทำให้เกิดความขัดข้องของบัสเป็นระยะ
ค่าความคลาดเคลื่อนในการติดตั้งบนราง DIN: เมื่อล็อกโมดูลหลายตัวเข้าด้วยกัน ต้องรักษาระนาบการติดตั้งให้มั่นคง ระยะพิทช์โครงสร้าง 12.5 mm จำเป็นต้องจัดแนวตั้งฉากอย่างสมบูรณ์บนราง DIN มาตรฐาน TS35 ตรวจสอบให้แน่ใจว่ารางสะอาดและไม่มีการบิดเบี้ยว และติดตั้งแคลมป์ปลายเชิงกลที่แข็งแรงทั้งสองด้านของชุดประกอบที่เสร็จสมบูรณ์ เพื่อป้องกันไม่ให้โมดูลแยกออกจากกันในแนวข้าง
