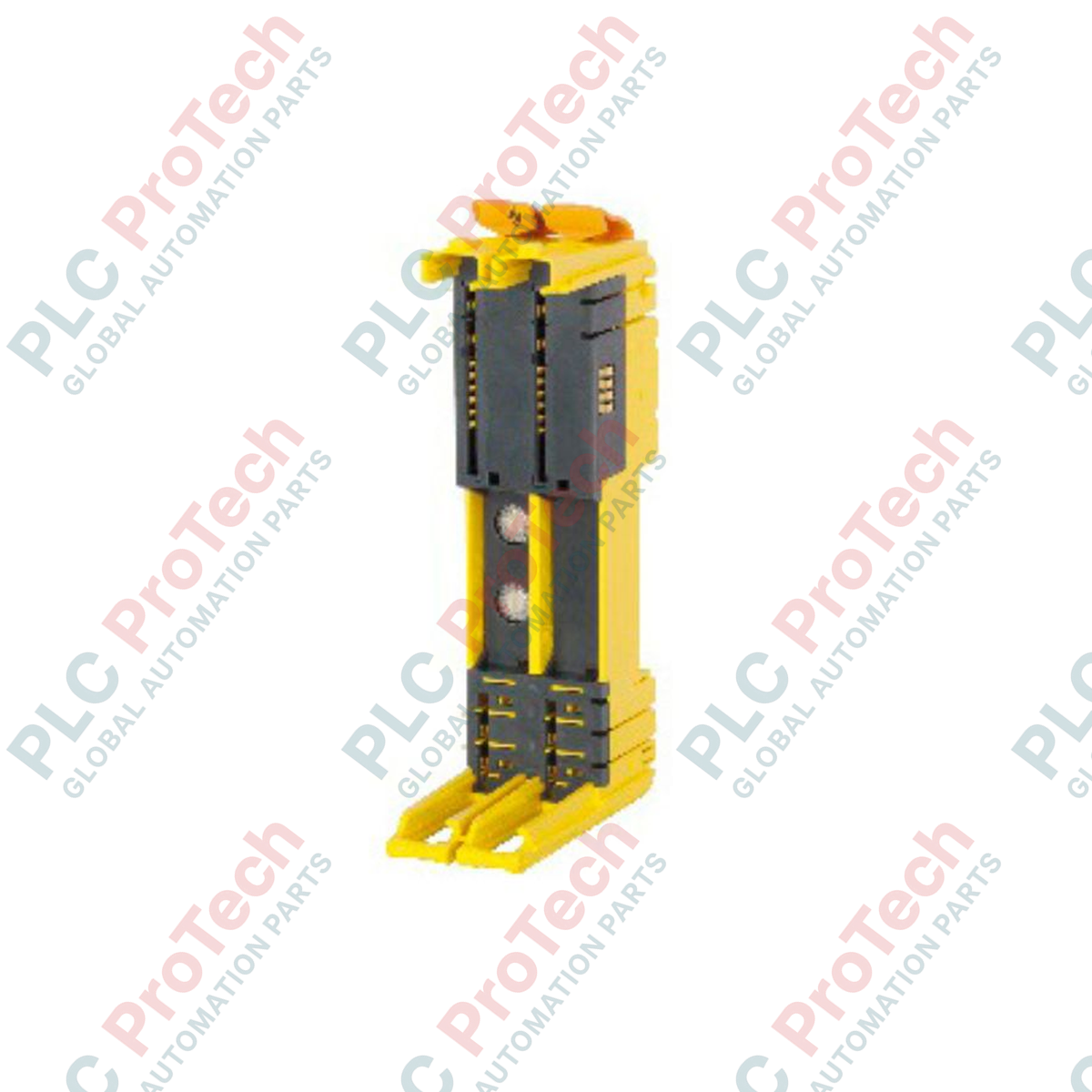

โมดูลฐานบัสแบ็กเพลน SafeIO X20 B&R X20BM36

ภาพรวมทางเทคนิค

B&R X20BM36 (X20BM36) เป็นโมดูลฐานบัสแบ็กเพลนความน่าเชื่อถือสูงที่ผสานสวิตช์กำหนดแอดเดรสฮาร์ดแวร์ ออกแบบมาโดยเฉพาะเพื่อรองรับกลุ่มโมดูลความปลอดภัยเชิงฟังก์ชัน B&R X20 SafeIO ฮาร์ดแวร์โครงสร้างพื้นฐานเฉพาะทางนี้พัฒนาสำหรับการใช้งานในอุตสาหกรรมที่มีความสำคัญต่อความปลอดภัย เช่น วงจรหยุดฉุกเฉิน ม่านแสง และเซลล์หุ่นยนต์อัตโนมัติ โดยทำหน้าที่จัดการเส้นทางการสื่อสารแบบปลอดภัยเมื่อเกิดความขัดข้องและจ่ายพลังงานภายใน เพื่อกำจัดการชนกันของเครือข่ายและลดเวลาหยุดทำงานของโรงงานที่เกี่ยวข้องกับความปลอดภัย โมดูลนี้มีอินเทอร์เฟซแบ็กเพลนเชิงกลและไฟฟ้าที่จำเป็นสำหรับเชื่อมอุปกรณ์อิเล็กทรอนิกส์ด้านความปลอดภัยเชิงฟังก์ชันเข้ากับเครือข่ายความปลอดภัย X2X Link ความเร็วสูง พร้อมสายจ่ายพลังงาน I/O 24 VDC แบบต่อเนื่องผ่านโมดูล รองรับกระแสโหลดหน้าสัมผัสที่อนุญาต 10 A เพื่อให้จ่ายกระแสไปยังสไลซ์ด้านความปลอดภัยที่อยู่ติดกันหลายตัวได้อย่างเชื่อถือได้

การกำหนดค่าทางเทคนิค

การเดินสายไฟฟ้าภายในและกลไกการกำหนดแอดเดรสทางกายภาพของฐานบัสด้านความปลอดภัยนี้ให้ความสำคัญกับการกำหนดค่าที่ทำงานได้แน่นอนและการแยกการทำงานของฮาร์ดแวร์:

• สวิตช์กำหนดหมายเลขโหนดในตัว: ติดตั้งสวิตช์หมุนเลขฐานสิบหกทางกายภาพ 2 ตัว (x16 และ x1) เพื่อกำหนดแอดเดรสโหนดเครือข่ายเฉพาะลงบนแบ็กเพลนโดยตรง โดยไม่ขึ้นกับอุปกรณ์อิเล็กทรอนิกส์เชิงฟังก์ชันที่เสียบอยู่

• ระบบกำหนดร่องเฉพาะ SafeIO: ปรับแต่งมาโดยเฉพาะเพื่อรองรับและตรวจสอบสไลซ์ความปลอดภัยเชิงฟังก์ชัน X20 เช่น อินพุตหรือเอาต์พุตดิจิทัลด้านความปลอดภัย เพื่อป้องกันการใส่โมดูลมาตรฐานที่ไม่ใช่โมดูลความปลอดภัยลงในช่องโดยไม่ตั้งใจ

• การจ่ายพลังงานอย่างต่อเนื่อง: มีแบ็กโบนจ่ายพลังงาน I/O 24 VDC ภายในแบบต่อเนื่องไม่ขาดตอน ซึ่งรองรับกระแสระดับสูงส่งต่อไปยังโหนดระบบที่อยู่ติดกัน

• การใช้พลังงานต่ำมาก: ทำงานด้วยการใช้พลังงานจากบัสภายในที่ปรับให้เหมาะสมเพียง 0.13 W ช่วยสงวนกำลังของแบ็กเพลนไว้สำหรับไมโครคอนโทรลเลอร์ด้านความปลอดภัยเชิงฟังก์ชันที่มีความซับซ้อน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการใช้งานในอุตสาหกรรม

• เหตุใดโมดูลความปลอดภัยจึงต้องใช้ฐานบัสเฉพาะอย่าง X20BM36 แทน X20BM11 มาตรฐาน

  X20BM36 มีร่องกำหนดตำแหน่งเชิงกลเฉพาะและการเดินลายวงจรภายในที่ปรับให้เหมาะกับโมดูลความปลอดภัย X20 SafeIO โดยเฉพาะ นอกจากนี้ สวิตช์โหนดแบบแมนนวลในตัวยังช่วยให้กำหนด ID โหนดความปลอดภัยให้กับตำแหน่งช่องทางกายภาพได้อย่างถาวร การออกแบบนี้ช่วยให้เมื่อเปลี่ยนสไลซ์อิเล็กทรอนิกส์ด้านความปลอดภัยระหว่างการบำรุงรักษา วงจรความปลอดภัยยังคงใช้พารามิเตอร์แอดเดรสที่ผ่านการรับรองเดิม โดยไม่ต้องเริ่มใช้งานซอฟต์แวร์ใหม่

• สามารถแยกสายไฟภายใน 10 A เพื่อแยกเอาต์พุตด้านความปลอดภัยออกจากอินพุตด้านความปลอดภัยได้หรือไม่

  ไม่ได้ บัสจ่ายพลังงาน I/O 24 VDC ภายใน X20BM36 เชื่อมต่อผ่านอย่างต่อเนื่องเพื่อรักษาศักย์ให้เท่ากันตลอดช่วงแร็ก หากต้องการตั้งโซนจ่ายพลังงานแยกกันหรือดำเนินการแยกพลังงานตามข้อกำหนดด้านความปลอดภัย ต้องติดตั้งโมดูลแยกศักย์ X20 หรือโมดูลจ่ายพลังงานเฉพาะไว้ก่อนกลุ่มอุปกรณ์ด้านความปลอดภัย

• จะเกิดอะไรขึ้นหากปล่อยสวิตช์หมายเลขโหนดแบบหมุนไว้ที่ตำแหน่ง 0x00

  การตั้งสวิตช์เลขฐานสิบหกทั้งสองตัวเป็น 0x00 จะเปลี่ยนโมดูลเป็นโหมดกำหนดแอดเดรสอัตโนมัติเริ่มต้น แม้จะใช้งานได้ในเซกเมนต์ I/O มาตรฐาน แต่การกำหนดค่าด้านความปลอดภัยเชิงฟังก์ชันที่ผ่านการรับรองจำนวนมากจำเป็นต้องระบุโหนดด้วยตนเองอย่างแน่นอน โปรดตรวจสอบคู่มือการใช้งานด้านความปลอดภัยของคุณเสมอ เพื่อให้เป็นไปตามข้อกำหนดระดับความถูกต้องด้านความปลอดภัย (SIL) ที่เกี่ยวข้อง

แนวทางวิศวกรรมภาคสนามและการติดตั้ง

ประกาศตรวจสอบความปลอดภัย: การปรับสวิตช์หมายเลขโหนดแบบหมุนจะเปลี่ยนแอดเดรสฮาร์ดแวร์ของโหนดความปลอดภัยบนเครือข่าย X2X Link การเปลี่ยนแปลงสวิตช์เหล่านี้ต้องตามด้วยการทดสอบวงจรความปลอดภัยของระบบทั้งหมดและการอัปเดตบันทึกการตรวจสอบ เพื่อยืนยันว่า PLC ด้านความปลอดภัยจับคู่กับอุปกรณ์ทางกายภาพที่ต้องการ

อินเตอร์ล็อกและการจัดแนวของฐานบัส

กดฐานบัส X20BM36 ให้เข้าที่บนราง DIN สมมาตรมาตรฐานขนาด 35 มม. เลื่อนฐานไปทางซ้ายให้แน่น เพื่อให้ขั้วต่อสไลด์ด้านข้างเคลือบทองเชื่อมต่อกับโมดูลก่อนหน้าอย่างสมบูรณ์ ตรวจสอบให้แน่ใจว่าแถบล็อกพลาสติกในตัวทั้งด้านบนและด้านล่างเข้าล็อกพร้อมเสียงคลิกที่ได้ยิน การจัดแนวที่ไม่ถูกต้องจะทำให้หน้าสัมผัสจ่ายพลังงานต่อเนื่อง 10 A เสื่อมประสิทธิภาพ ส่งผลให้เกิดความร้อนเฉพาะจุดและการหมดเวลาของเครือข่ายความปลอดภัยเป็นระยะภายใต้โหลดการทำงานเต็มกำลัง

ความสะอาดและการป้องกันช่องติดตั้ง

โมดูลนี้มีระดับการป้องกันแบบเปิด IP20 ที่ปลอดภัยต่อการสัมผัสด้วยนิ้ว เมื่อมีการติดตั้งสไลซ์อิเล็กทรอนิกส์อย่างสมบูรณ์ หากต้องติดตั้ง X20BM36 โดยไม่มีสไลซ์บนราง DIN ระหว่างขั้นตอนการประกอบเครื่องจักรแบบทยอยดำเนินการ ให้ติดตั้งฝาปิดช่อง X20 มาตรฐานเหนือขั้วสัมผัสที่เปิดอยู่ แผงกั้นนี้ช่วยป้องกันอนุภาคนำไฟฟ้าในอากาศ เศษโลหะ และความชื้นไม่ให้ปนเปื้อนหน้าสัมผัสแบ็กเพลนและทำให้เกิดการลัดวงจรของบัสภายใน
