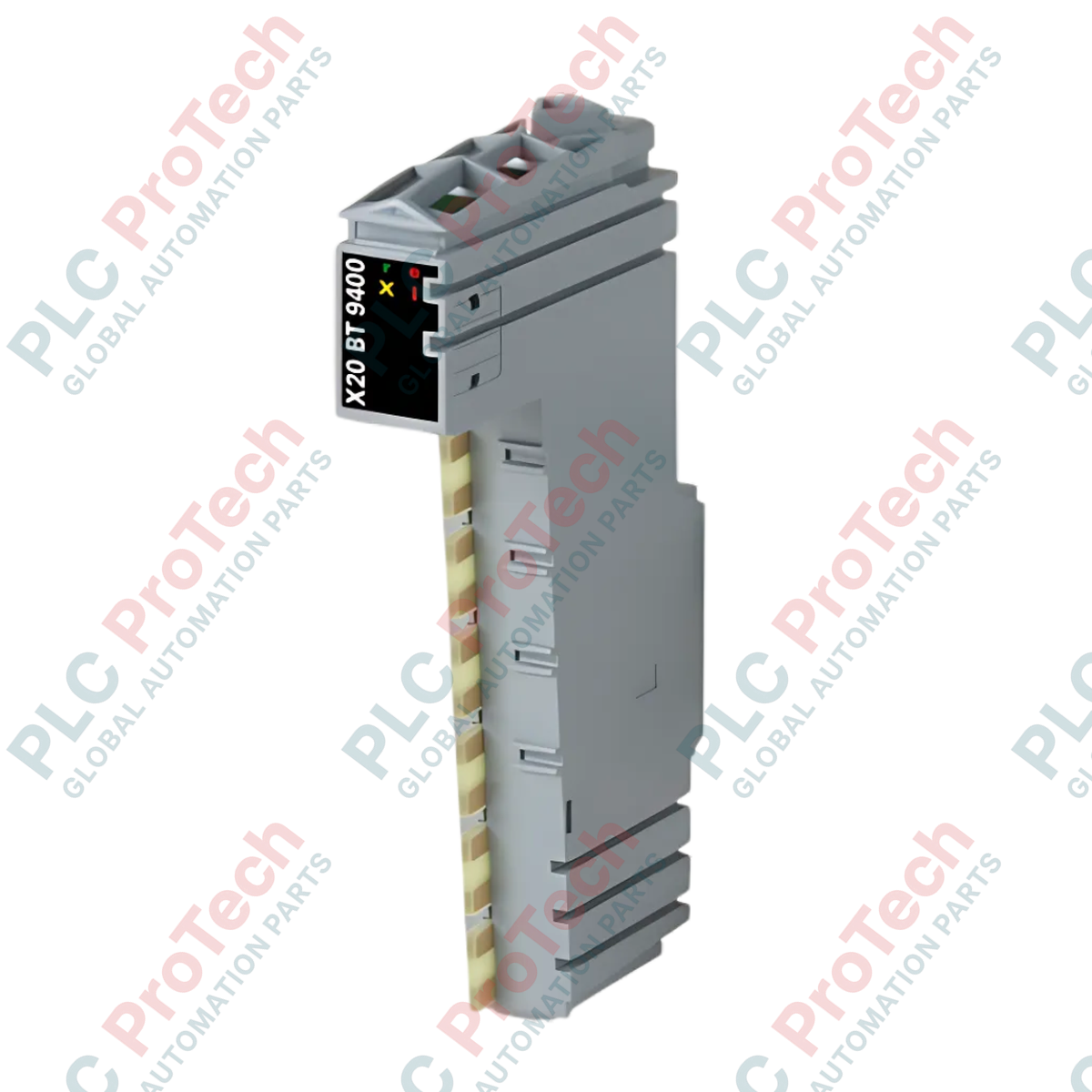

โมดูลส่งบัสระบบ X20 B&R X20BT9400

SKU X20BT9400

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: B&R

  • Product No.: X20BT9400

  • Country of origin:สหรัฐอเมริกา

  • Product Type: ตัวส่งสัญญาณบัส

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Shipping port: Xiamen

  • Warranty: 12 months

โครงสร้างพื้นฐานทางสถาปัตยกรรมและการขยายระบบ

X20BT9400 (X20 BT 9400) เป็นโมดูลตัวส่งสัญญาณบัสอุตสาหกรรมที่พัฒนาขึ้นสำหรับแพลตฟอร์ม B&R X20 System โมดูลนี้ทำหน้าที่เป็นลิงก์สำคัญสำหรับการขยายเครือข่าย โดยขยายโทโพโลยีบัส X2X Link แบบกรรมสิทธิ์ภายในไปยังซับแร็กระยะไกลหรือชุดเทอร์มินัลระยะไกลหลายชุด โมดูลนี้ทำงานในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบันและต้องทำงานต่อเนื่อง เช่น คลังสินค้าอัตโนมัติ แท่นขุดเจาะน้ำมัน และโครงสร้างพื้นฐานระบบบำบัดน้ำของเทศบาล พร้อมรักษาการซิงโครไนซ์สัญญาณที่เสถียรระหว่างสถานี I/O แบบกระจาย

ด้วยสถาปัตยกรรมพลังงานแบบสองวัตถุประสงค์ X20BT9400 จึงจ่ายพลังงานที่จำเป็นให้กับสายสื่อสาร X2X Link ในพื้นที่ พร้อมส่งต่อแหล่งจ่ายไฟในตัวที่จัดสรรไว้โดยเฉพาะสำหรับสถาปัตยกรรมฟิลด์ภายนอกของ X67 System ที่มีขนาดใหญ่กว่า การออกแบบแบบจ่ายไฟสองทางนี้ช่วยลดความเสี่ยงจากคอขวดของเครือข่าย ป้องกันการสูญหายของแพ็กเก็ต และลดพื้นที่ติดตั้งฮาร์ดแวร์ทั้งหมด โดยไม่ต้องใช้โมดูลฉีดจ่ายไฟแยกต่างหาก

คุณลักษณะทางไฟฟ้าและข้อมูลป้อนกลับด้านการวินิจฉัย

การออกแบบทางไฟฟ้าต้องใช้แรงดันไฟเข้าพิกัด 24 VDC โดยมีช่วงค่าความคลาดเคลื่อนในการทำงานตั้งแต่ -15% ถึง +20% เพื่อป้องกันส่วนประกอบสวิตชิ่งภายใน ฮาร์ดแวร์ต้องใช้ฟิวส์สายภายนอกแบบขาดช้า ขนาดสูงสุด 10 A ซึ่งเป็นตัวกำหนดพฤติกรรมการตอบสนองเมื่อเกิดการลัดวงจรและขีดจำกัดกระแสสูงสุด

เนื่องจากโมดูลนี้ไม่มีระบบป้องกันการต่อขั้วกลับภายใน จึงจำเป็นต้องตรวจสอบทางวิศวกรรมอย่างละเอียดก่อนเริ่มเดินระบบ การประเมินสถานะในพื้นที่ทำได้ผ่าน LED ที่แผงด้านหน้า ซึ่งมีความหน่วงต่ำและช่วยให้เจ้าหน้าที่ซ่อมบำรุงมองเห็นการทำงานของบัส X2X Link สถานะของโมดูลแต่ละจุด และพารามิเตอร์สถานะฮาร์ดแวร์โดยรวมแบบเรียลไทม์

ข้อมูลจำเพาะทางวิศวกรรม

พารามิเตอร์การทำงาน ข้อมูลทางเทคนิคที่ระบุไว้
รุ่น X20BT9400
แบรนด์ B&R (Automation)
ประเทศต้นกำเนิด ออสเตรีย
ประเภทโมดูล ตัวส่งสัญญาณบัส X2X Link
ความสามารถในตัว แหล่งจ่ายไฟ I/O ในพื้นที่และแหล่งจ่ายไฟระบบ X67 ในตัว
ไฟแสดงสถานะ LED แสดงการทำงานของบัส X2X สถานะการทำงาน และสถานะโมดูล
แรงดันไฟเข้าพิกัด 24 VDC (-15% / +20%)
การใช้พลังงานของ X2X Link 1.38 W
แรงดันไฟออกพิกัด 24 VDC
โหลดหน้าสัมผัสที่อนุญาต 10 A
การป้องกันการลัดวงจร ต้องใช้ฟิวส์สายภายนอก (ขาดช้า สูงสุด 10 A)
น้ำหนักจัดส่ง 2.0 kg

โลจิสติกส์การปฏิบัติงานและคำถามที่พบบ่อยด้านการสนับสนุน

การไม่มีระบบป้องกันการต่อขั้วกลับภายในส่งผลต่อระบบอย่างไร?

เนื่องจาก X20BT9400 ไม่มีวงจรป้องกันการต่อขั้วกลับภายใน การสลับสายจ่ายไฟ 24 VDC ขั้วบวกและขั้วลบจะทำให้อุปกรณ์อิเล็กทรอนิกส์ของตัวรับส่งสัญญาณบัสภายในเสียหายถาวร ช่างเทคนิคต้องตรวจสอบขั้วสายไฟที่เทอร์มินัลด้วยมัลติมิเตอร์ดิจิทัลก่อนปิดเบรกเกอร์หลัก

โมดูลนี้เชื่อมการสื่อสารระหว่างผลิตภัณฑ์ตระกูล X20 และ X67 อย่างไร?

X20BT9400 ทำหน้าที่เป็นสะพานเชื่อมทั้งทางกายภาพและทางไฟฟ้า โดยรับข้อมูลแบ็กเพลนมาตรฐานจากแร็ก X20 แล้วส่งข้อมูลผ่านโปรโตคอล X2X Link ไปยังโมดูลระยะไกล ขณะเดียวกัน แหล่งจ่ายไฟในตัวยังจ่ายรางแรงดันที่จำเป็นสำหรับขับเคลื่อนบล็อกฟิลด์ระยะไกล X67 ที่ได้รับการรับรอง IP67 ในระยะทางไกล

ส่วนประกอบใดเป็นตัวกำหนดข้อมูลจำเพาะน้ำหนักจัดส่ง 2.0 kg ที่ระบุไว้?

น้ำหนักจัดส่ง 2.0 kg รวมบรรจุภัณฑ์อุตสาหกรรมผนังหนาที่ออกแบบมาสำหรับเส้นทางโลจิสติกส์ที่สมบุกสมบัน โมดูลถูกห่อหุ้มด้วยวัสดุป้องกันไฟฟ้าสถิตชนิดหนา วางซ้อนภายในวัสดุกันกระแทกโฟมความหนาแน่นสูง และบรรจุในกล่องพร้อมเอกสารคู่มืออุตสาหกรรมฉบับปรับปรุง เพื่อให้มั่นใจว่าผลิตภัณฑ์จะคงสภาพทางโครงสร้างและอิเล็กทรอนิกส์ระหว่างการขนส่งทั่วโลก


แนวทางการเดินสายภาคสนามและคำแนะนำด้านความปลอดภัย

  • การตรวจสอบการป้องกันกระแสเกิน: ติดตั้งฟิวส์ขาดช้าคุณภาพสูงขนาด 10 A บนสายบวก 24 VDC ขาเข้า โดยติดตั้งก่อนถึงขั้วจ่ายไฟของโมดูลโดยตรง หากไม่ติดตั้งฟิวส์สายตามที่กำหนด จะทำให้ไม่มีการป้องกันการลัดวงจร และเสี่ยงต่อความเสียหายรุนแรงของฮาร์ดแวร์หรือการเกิดความร้อนสูงเฉพาะจุดที่ขั้วต่อเมื่อเกิดความผิดปกติในภาคสนาม

  • การปรับปรุงสายเคเบิลของเซกเมนต์บัส: เมื่อเดินสายสื่อสาร X2X Link จากตัวส่งสัญญาณไปยังซับแร็กระยะไกล ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์สองชั้นเกรดอุตสาหกรรม เดินสายสื่อสารให้ห่างจากสายพลังงานแรงดันสูง คอนแทกเตอร์สวิตชิ่ง และไดรฟ์ความถี่แปรผัน เพื่อป้องกันการเหนี่ยวนำสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

  • ข้อจำกัดการรับโหลดของเทอร์มินัล: ตรวจสอบให้แน่ใจว่ากระแสรวมของโมดูล I/O ปลายทางทั้งหมดและส่วนประกอบ X67 ที่เชื่อมต่ออยู่ไม่เกินพิกัดโหลดหน้าสัมผัสที่อนุญาต 10 A ของตัวส่งสัญญาณ การเกินขีดจำกัดทางความร้อนนี้จะทำให้แรงดันตกคร่อมบัส ส่งผลให้โหนดหลุดเป็นระยะและเกิดไทม์เอาต์ในการสื่อสาร
