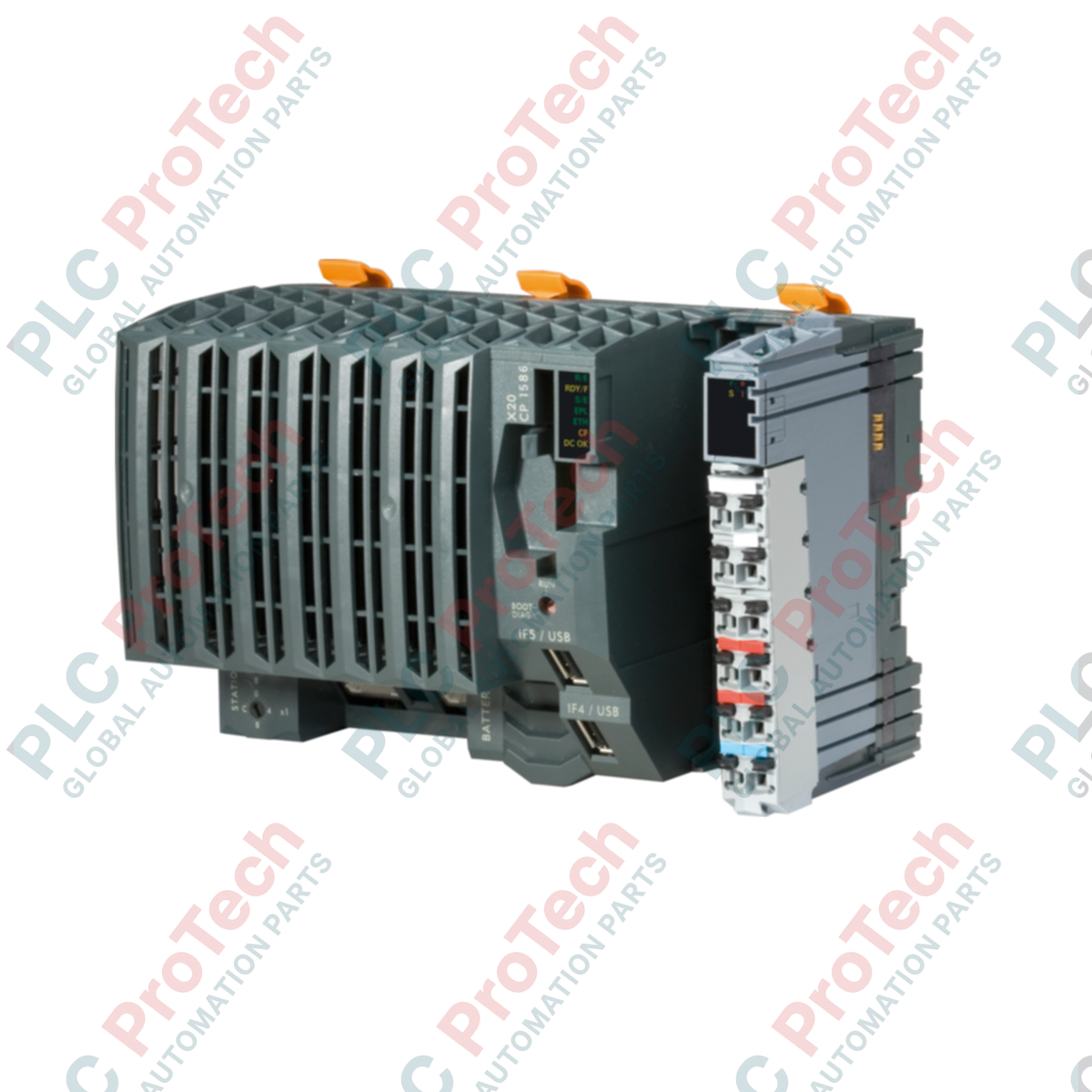

โมดูลคอนโทรลเลอร์ CPU ระบบ X20 B&R X20CP1585

ภาพรวมทางเทคนิค

B&R X20CP1585 (X20CP1585) คือคอนโทรลเลอร์ PLC อุตสาหกรรมความจุสูงที่ทำงานบนแกนประมวลผลที่เข้ากันได้กับ Intel Atom ความถี่ 333 MHz ออกแบบมาเพื่อควบคุมระบบอัตโนมัติแบบรวมศูนย์ภายในโทโพโลยีระบบ X20 มาตรฐาน เหมาะสำหรับรูทีนการควบคุมที่ซับซ้อนในงานแมชชีน CNC ศูนย์โลจิสติกส์อัตโนมัติ และโรงงานแปรรูป หน่วยประมวลผลหลักนี้ทำหน้าที่ประสานการสื่อสารผ่านฟิลด์บัสความเร็วสูง เพื่อรับประกันเวลาไซเคิลแบบกำหนดแน่นอนและขจัดการหยุดชะงักของกระบวนการที่ไม่คาดคิด สถาปัตยกรรมประกอบด้วย RAM DDR2 ขนาด 128 MB และ SRAM แบบไม่สูญหายขนาด 1 MB พร้อมสล็อตการ์ด CompactFlash ภายนอกสำหรับจัดเก็บแอปพลิเคชันแบบไม่สูญหาย มาพร้อม Ethernet ความเร็วสูง POWERLINK แบบกำหนดแน่นอน RS232 และพอร์ต USB คู่ คอนโทรลเลอร์นี้จึงสามารถควบคุมระบบ IO แบบกระจายที่ทำงานแบบเรียลไทม์ พร้อมรองรับภาระการสื่อสารที่สูงได้อย่างปลอดภัยและเชื่อถือได้

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมภายในผสานตรรกะการควบคุมเฉพาะจุดเข้ากับชุดจ่ายไฟในตัว เพื่อใช้พื้นที่ในตู้ควบคุมให้เกิดประสิทธิภาพสูงสุด:

• ชุดการสื่อสารแบบรวมในตัว: มีอินเทอร์เฟซ Gigabit Ethernet 10/100/1000BASE-T ในตัวสำหรับการเชื่อมต่อกับระบบ IT พร้อมอินเทอร์เฟซ POWERLINK ฮาร์ดแวร์เฉพาะสำหรับการซิงโครไนซ์การเคลื่อนไหวแบบเรียลไทม์อย่างเคร่งครัดและปราศจากจิตเตอร์

• รองรับการขยายที่ยืดหยุ่น: มีสล็อตขยายเฉพาะ 1 ช่องสำหรับโมดูลอินเทอร์เฟซ X20 เพื่อรองรับฟิลด์บัสรุ่นเก่าหรือลิงก์การสื่อสารเฉพาะทางเพิ่มเติม

• โครงสร้างพื้นฐานพลังงานแบบคู่: มีชุดจ่ายไฟ CPU และ X2X Link ในตัว ทำงานจากแหล่งจ่ายไฟมาตรฐาน 24 VDC และจ่ายกำลังไฟเอาต์พุตให้โมดูล IO ด้านปลายทางได้สูงสุด 7 W

• ความสามารถด้านการทำงานสำรอง: ชุดจ่ายไฟ X2X Link ภายในรองรับการเชื่อมต่อแบบขนาน ทำให้สามารถจัดโครงสร้างแหล่งจ่ายไฟสำรองเต็มรูปแบบตลอดแบ็กเพลนบัส IO ได้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการใช้งานในอุตสาหกรรม

• จะเกิดอะไรขึ้นหากฟิวส์ภายในชุดจ่ายไฟ CPU ทริป?

  ส่วนชุดจ่ายไฟ CPU และ X2X Link มีฟิวส์อิเล็กทรอนิกส์ในตัวที่ไม่สามารถเปลี่ยนได้ หากเกิดกระแสเกินเนื่องจากความผิดปกติร้ายแรงของฮาร์ดแวร์ภายใน ฟิวส์จะเปิดวงจรอย่างถาวรเพื่อปกป้องโมดูลแบ็กเพลนที่เหลือ จากนั้นต้องเปลี่ยนบล็อก CPU ควรติดตั้งฟิวส์ป้องกันในระบบจ่ายไฟภายนอกอย่างเหมาะสมเสมอ เพื่อป้องกันไม่ให้เกิดสภาวะนี้

• คอนโทรลเลอร์เก็บรักษาตัวแปรและข้อมูลระหว่างไฟฟ้าดับได้อย่างไร?

  X20CP1585 มี SRAM ความเร็วสูงขนาด 1 MB ค่าการทำงานที่สำคัญ บันทึกการเตือน และสถานะสูตรการผลิตที่กำหนดเป็นตัวแปรแบบคงอยู่ใน B&R Automation Studio จะถูกเขียนลงในบล็อกหน่วยความจำแบบไม่สูญหายนี้โดยอัตโนมัติระหว่างการปิดระบบที่ควบคุมไว้หรือไม่คาดคิด จึงไม่จำเป็นต้องใช้แบตเตอรี่บัฟเฟอร์ภายนอก

• ชุดจ่ายไฟ X2X Link ในตัวสามารถทำงานพร้อมกับโมดูลจ่ายไฟอื่นได้หรือไม่?

  ได้ เอาต์พุตของชุดจ่ายไฟ X2X Link รองรับการเชื่อมต่อแบบขนานและการทำงานแบบสำรอง หากโมดูล IO ด้านปลายทางต้องการกำลังไฟมากกว่าเกณฑ์ 7 W ที่มีอยู่ หรือจำเป็นต้องมีระบบสำรองเพื่อความพร้อมใช้งานสูง สามารถเพิ่มโมดูลจ่ายไฟ X20 แยกต่างหากในชุดบัสได้โดยไม่ก่อให้เกิดความขัดแย้งทางไฟฟ้า

คำแนะนำด้านวิศวกรรมภาคสนามและการติดตั้ง

การป้องกันขั้วและแรงดันไฟฟ้า: แม้วงจรตรรกะ CPU จะมีการป้องกันการต่อขั้วกลับ แต่ช่องรับไฟ I/O แยกต่างหากไม่สามารถรองรับสภาวะแรงดันเกินได้อย่างมีประสิทธิภาพ ควรใช้แหล่งจ่ายไฟสวิตชิ่ง 24 VDC ที่มีการควบคุมแรงดัน (SMPS) และติดตั้งฟิวส์แบบหน่วงเวลาสูงสุด 10 A ที่สายต้นทางของขั้วจ่ายไฟ I/O เพื่อป้องกันหน้าสัมผัสภายใน

การจับคู่สัญญาณของการ์ดหน่วยความจำ

ห้ามถอดหรือใส่การ์ดหน่วยความจำ CompactFlash สำหรับแอปพลิเคชัน ขณะที่ไฟ LED แสดงสถานะ PLC ระบุว่า CPU กำลังทำงานอยู่หรืออยู่ในโหมดรัน การดำเนินการดังกล่าวจะทำให้ระบบไฟล์เสียหายและยุติกระบวนการที่กำลังทำงานอยู่ ต้องปิดแหล่งจ่ายไฟ 24 VDC อย่างสมบูรณ์ก่อนเปลี่ยนหรือถอดการ์ดหน่วยความจำ

การสิ้นสุดบัสและการต่อลงดิน

คอนโทรลเลอร์ต้องติดตั้งคั่นด้วยเทอร์มินัลบล็อก X20TB12 มาตรฐาน และปิดด้านขวาด้วยแผ่นปิดปลาย X20AC0SR1 ที่ให้มา แผ่นปิดปลายช่วยเสริมความมั่นคงทางกลและทำหน้าที่เป็นจุดสิ้นสุดทางไฟฟ้าที่จำเป็นสำหรับบัสแบ็กเพลน X2X ความเร็วสูง ป้องกันการสะท้อนของการส่งข้อมูลและรักษาความสมบูรณ์ของชีลด์แม่เหล็กไฟฟ้า
