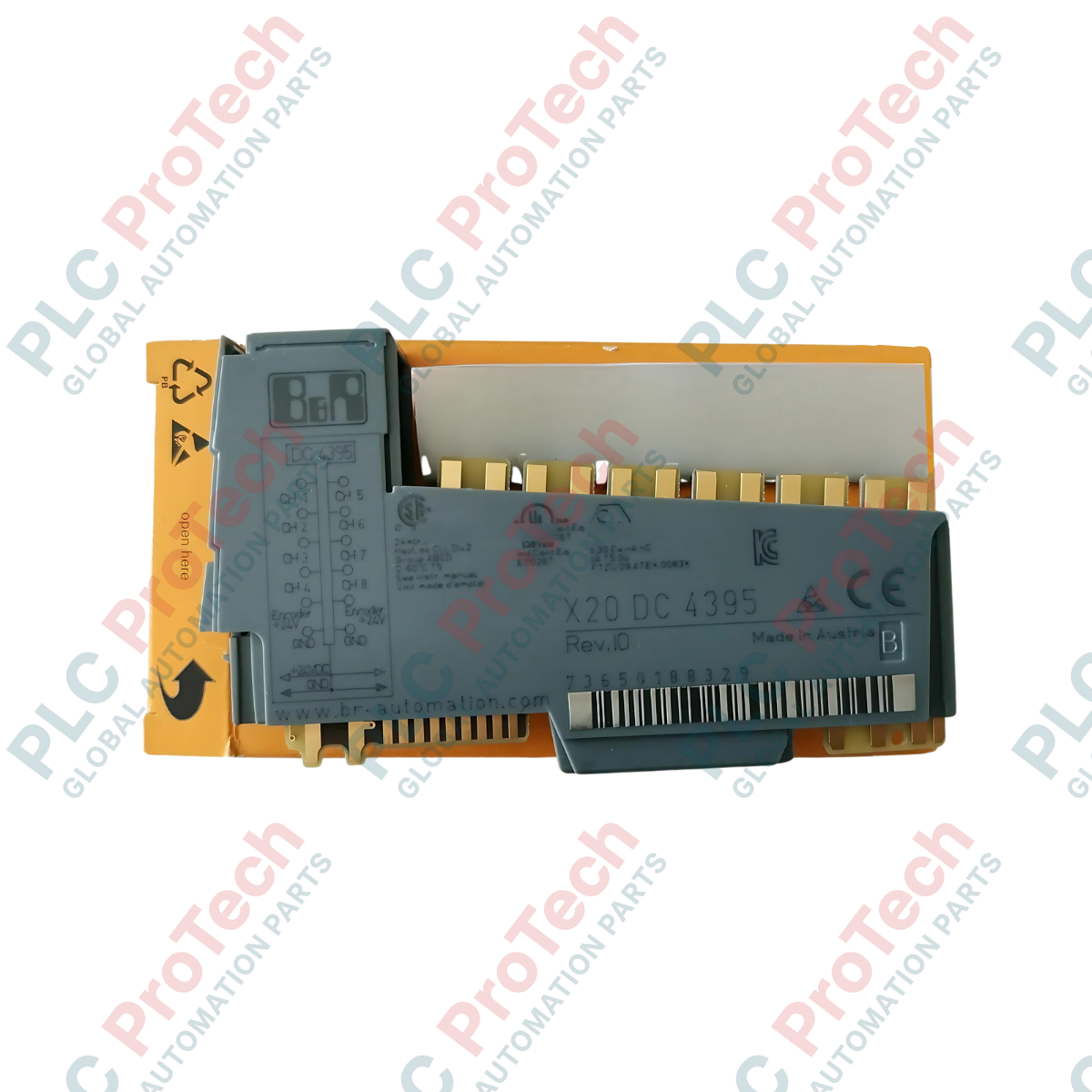

B&R X20DC4395 โมดูลเอ็นโคเดอร์และตัวนับ

ภาพรวมผลิตภัณฑ์

X20DC4395 (X20DC4395) เป็นโมดูลอินเทอร์เฟซตัวนับดิจิทัลและเอ็นโคดเดอร์อเนกประสงค์สูงในกลุ่มผลิตภัณฑ์ระบบอัตโนมัติ B&R X20 ออกแบบมาสำหรับการควบคุมการเคลื่อนไหวที่ซับซ้อนและการรับสัญญาณความเร็วสูง โมดูลนี้รองรับโหมดการทำงานหลายรูปแบบ ได้แก่ เอ็นโคดเดอร์สัมบูรณ์ SSI (อินเทอร์เฟซอนุกรมแบบซิงโครนัส) เอ็นโคดเดอร์แบบเพิ่มค่า AB ตัวนับเหตุการณ์ และการสร้างสัญญาณมอดูเลตความกว้างพัลส์ (PWM) ด้วยการรวมฟังก์ชันความแม่นยำสูงเหล่านี้ไว้ในสไลซ์เดียว X20DC4395 จึงช่วยให้ผู้สร้างเครื่องจักรใช้พื้นที่ในตู้ควบคุมได้อย่างมีประสิทธิภาพ พร้อมคงการซิงโครไนซ์ระดับนาโนวินาทีที่จำเป็นสำหรับการใช้งานในอุตสาหกรรมที่ต้องการประสิทธิภาพสูง เช่น หุ่นยนต์ เครื่องจักร CNC และสายการประกอบอัตโนมัติ

การกำหนดค่าทางเทคนิค

โมดูลนี้มีความยืดหยุ่นในการกำหนดค่าสูง ผู้ใช้จึงสามารถกำหนดพฤติกรรมของฮาร์ดแวร์ผ่านสภาพแวดล้อมซอฟต์แวร์ให้เหมาะกับความต้องการเฉพาะของแต่ละแอปพลิเคชันได้:

• อินเทอร์เฟซเอ็นโคดเดอร์: รองรับเอ็นโคดเดอร์สัมบูรณ์ SSI (24 V) สูงสุด 2 ตัว เอ็นโคดเดอร์แบบเพิ่มค่า AB (24 V) สูงสุด 2 ตัว หรือเอ็นโคดเดอร์แบบเพิ่มค่า AB (24 V) สูงสุด 4 ตัว
• โหมดตัวนับ/PWM: กำหนดค่าได้สำหรับตัวนับเหตุการณ์อิสระสูงสุด 8 ตัว หรือช่องเอาต์พุต PWM 4 ช่อง
• การวัดเวลา: มีฟังก์ชันการวัดเวลาภายในเฉพาะทาง ช่วยบันทึกเวลาเหตุการณ์และตรวจสอบช่วงเวลาได้อย่างแม่นยำสูง โดยไม่ขึ้นอยู่กับรอบเวลาของ CPU หลัก
• ความเข้ากันได้ของสัญญาณ: รองรับระดับสัญญาณ 24 V ได้อย่างสมบูรณ์ ช่วยให้มีภูมิคุ้มกันต่อสัญญาณรบกวนที่ดีในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

สามารถใช้ฟังก์ชัน PWM และอินพุตเอ็นโคดเดอร์พร้อมกันได้หรือไม่

โหมดการทำงานของ X20DC4395 ไม่สามารถใช้ร่วมกันได้ โดยขึ้นอยู่กับโปรไฟล์การกำหนดค่าที่เลือกในซอฟต์แวร์ B&R คุณต้องเลือกโหมดที่ต้องการโดยเฉพาะ (เช่น SSI หรือ PWM) ระหว่างการกำหนดค่าโครงการครั้งแรก

ข้อดีของการใช้ฟังก์ชันการวัดเวลาภายในคืออะไร

การวัดเวลาภายในช่วยให้โมดูลบันทึกเหตุการณ์หรือการเปลี่ยนแปลงของสัญญาณด้วยความละเอียดด้านเวลาที่สูงกว่ารอบการสแกนของ PLC จึงให้ความแม่นยำที่เหนือกว่าสำหรับแอปพลิเคชันต่าง ๆ เช่น การคัดแยกความเร็วสูงหรือการจับตำแหน่งอย่างแม่นยำ

โมดูลนี้จำเป็นต้องใช้อุปกรณ์ปรับสภาพสัญญาณภายนอกสำหรับเอ็นโคดเดอร์ SSI หรือไม่

ไม่จำเป็น X20DC4395 ออกแบบมาให้เชื่อมต่อโดยตรงกับเอ็นโคดเดอร์สัมบูรณ์ SSI 24 V จึงไม่ต้องใช้อุปกรณ์ปรับสภาพสัญญาณหรือตัวเปลี่ยนระดับสัญญาณขั้นกลาง

แนวทางการติดตั้งและการใช้งาน

• ข้อกำหนดด้านชีลด: เนื่องจากสัญญาณเอ็นโคดเดอร์ไวต่อการรบกวนทางแม่เหล็กไฟฟ้า (EMI) จึงควรใช้สายคู่บิดเกลียวแบบมีชีลด์เสมอ ตรวจสอบให้แน่ใจว่าชีลด์เชื่อมต่อกับรางกราวด์ที่กำหนดไว้บริเวณจุดเข้าสู่ตู้ควบคุม โดยใช้เคเบิลแกลนด์ EMC ที่มีหน้าสัมผัสรอบวง 360 องศา
• ความยาวสาย: สำหรับสัญญาณเอ็นโคดเดอร์แบบเพิ่มค่า AB ความถี่สูง ควรจำกัดความยาวสายให้ต่ำกว่า 20 เมตร หากจำเป็นต้องเดินสายระยะไกลกว่านั้น ตรวจสอบให้แน่ใจว่าแรงดันสัญญาณที่ลดลงยังอยู่ภายในค่าความคลาดเคลื่อนที่ระบุของโมดูล
• การต่อลงกราวด์และสัญญาณรบกวน: เพื่อรักษาความแม่นยำของฟังก์ชันตัวนับ ควรตรวจสอบให้แน่ใจว่ามีเส้นทางกราวด์อิมพีแดนซ์ต่ำระหว่างตัวเรือนเอ็นโคดเดอร์กับโครงเครื่องจักร หลีกเลี่ยงการเดินสายสัญญาณเอ็นโคดเดอร์ขนานกับสายไฟมอเตอร์แรงดันสูงหรือสายเอาต์พุตของ VFD
