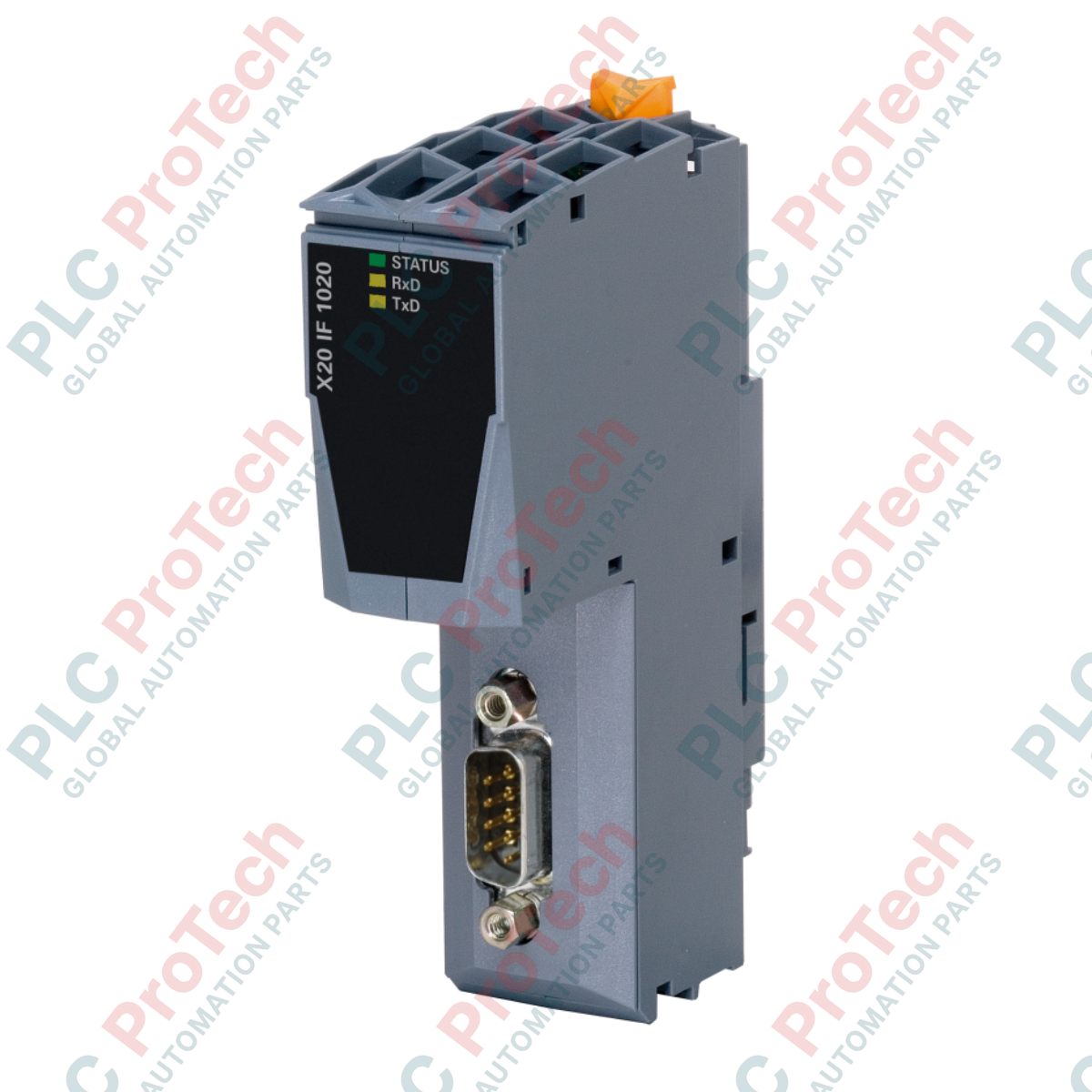

โมดูลอินเทอร์เฟซ RS232 ระบบ X20 B&R X20IF1020

ภาพรวมทางเทคนิค

 B&R X20IF1020 (X20IF1020) เป็นโมดูลอินเทอร์เฟซการสื่อสารทางอุตสาหกรรมที่ออกแบบมาเพื่อผสานการเชื่อมต่ออนุกรม RS232 แบบแยกวงจรสูงเข้ากับช่องประมวลผลของสถาปัตยกรรม CPU B&R X20 ที่รองรับโดยตรง ฮาร์ดแวร์การสื่อสารเฉพาะทางนี้พัฒนาขึ้นสำหรับการกำหนดเส้นทางข้อมูลเทเลเมทรีที่สำคัญในโรงไฟฟ้า โรงงานแปรรูปโลหะ และห้องควบคุมระบบบำบัดน้ำ โดยช่วยรักษาความปลอดภัยให้การส่งข้อมูลแบบจุดต่อจุดแบบเรียลไทม์ เพื่อป้องกันข้อผิดพลาดในการประมวลผลและลดเวลาหยุดทำงานของโรงงานที่ไม่ได้วางแผนไว้ โมดูลนี้มีพอร์ต RS232 หนึ่งพอร์ต ซึ่งสิ้นสุดด้วยขั้วต่อ D-sub ตัวผู้ 9 พินมาตรฐาน และรองรับอัตราการถ่ายโอนข้อมูลสูงสุด 115.2 kbit/s ด้วยการใช้การแยกวงจรแบบกัลวานิกที่แข็งแกร่ง ซึ่งแยกลอจิก PLC ของโฮสต์ออกจากสายสัญญาณ RS232 ทางกายภาพโดยสิ้นเชิง โมดูลจึงป้องกันไม่ให้กราวด์ลูปและแรงดันไฟฟ้าทรานเชียนต์สร้างความเสียหายต่อส่วนประมวลผลหลัก

การกำหนดค่าทางเทคนิค

โครงสร้างทางไฟฟ้าและระบบทรานซีฟเวอร์ทางกายภาพของโมดูลอินเทอร์เฟซนี้ได้รับการปรับให้เหมาะสมสำหรับการจัดการข้อมูลอนุกรมที่เชื่อถือได้:

• ชั้นป้องกันแบบแยกทางไฟฟ้า: แยกวงจรไฟฟ้าอย่างสมบูรณ์ระหว่างลอจิกแบ็กเพลน X20 ภายในกับชั้นกายภาพ RS232 ช่วยระงับแรงดันไฟฟ้ากระโชกแบบโหมดร่วมระดับสูง

• การเชื่อมต่อ D-sub ตามมาตรฐาน: ติดตั้งขั้วต่อ D-sub ตัวผู้ 9 พินเกรดอุตสาหกรรม เพื่อให้การเชื่อมต่อสายอนุกรม RS232 มาตรฐานมีความแน่นหนาและยึดติดทางกลอย่างมั่นคง

• การใช้พลังงานต่ำและเกิดความร้อนต่ำ: ใช้พลังงานสูงสุดเพียง 0.35 W จากแหล่งจ่ายไฟภายใน ช่วยลดการเกิดความร้อนภายในชุดควบคุม

• ชุดไฟวินิจฉัยสถานะ: ไฟ LED ที่แผงด้านหน้าในตัวช่วยให้มองเห็นสถานะการวินิจฉัยได้ทันทีแบบเรียลไทม์ โดยแสดง:

• สถานะโมดูล: ตรวจสอบระยะการทำงานและสถานะการเริ่มต้นของฮาร์ดแวร์อินเทอร์เฟซภายใน

• การถ่ายโอนข้อมูล: ไฟกะพริบแสดงว่ากำลังส่งและรับแพ็กเก็ตข้อมูล (TX และ RX)

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการใช้งานในอุตสาหกรรม

• โปรไฟล์ทางเทคนิคระบุระยะทางสูงสุดไว้ที่ 900 ม. RS232 สามารถสื่อสารในระยะนี้ที่ 115.2 kbit/s ได้หรือไม่

  สายสัญญาณ RS232 มาตรฐานกำหนดให้ใช้กับระยะทางสั้นกว่า (โดยทั่วไปไม่เกิน 15 ม.) เมื่อทำงานที่อัตราการถ่ายโอนสูงสุด 115.2 kbit/s การรองรับระยะสายที่ยาวขึ้นได้ถึงขีดจำกัดที่ฮาร์ดแวร์รองรับ 900 ม. จำเป็นต้องลดอัตราบอดลงอย่างมากเพื่อชดเชยความจุไฟฟ้าของสาย พร้อมใช้สายสื่อสารอนุกรมแบบชีลด์ความจุต่ำคุณภาพสูง

• โมดูลนี้เสียบเข้ากับโมดูลฐานบัส I/O มาตรฐานของ X20 โดยตรงได้หรือไม่

  ไม่ใช่ X20IF1020 เป็นโมดูลอินเทอร์เฟซเฉพาะ (รุ่นสำหรับช่อง IF) ที่ออกแบบมาให้ใส่โดยตรงในช่องอินเทอร์เฟซเฉพาะบนชุด CPU X20 หรือตัวควบคุมระบบ X20 ไม่สามารถติดตั้งบนฐานบัสแบ็กเพลน I/O มาตรฐานของ X20 ร่วมกับโมดูล I/O ดิจิทัลหรือแอนะล็อกได้

• การแยกทางไฟฟ้าในตัวช่วยปกป้องระบบควบคุมอย่างไร

  การแยกแบบกัลวานิกจะตัดการเชื่อมต่อทางไฟฟ้าโดยตรงระหว่างอุปกรณ์ภาคสนาม (เช่น เครื่องชั่งน้ำหนักระยะไกล เครื่องสแกนบาร์โค้ดอุตสาหกรรม หรือโมเด็มรุ่นเก่า) กับแบ็กเพลนของ PLC หลัก หากอุปกรณ์ภาคสนามเกิดไฟกระชากหรือมีความต่างศักย์กราวด์อย่างรุนแรง ชั้นแยกจะดูดซับพลังงานไว้ เพื่อปกป้อง CPU ของ PLC หลักจากความเสียหายร้ายแรง

ข้อกำหนดด้านวิศวกรรมภาคสนามและการติดตั้ง

คำเตือนการยึดคอนเน็กเตอร์: แรงสั่นสะเทือนทางกลอาจทำให้อินเทอร์เฟซ D-sub มาตรฐานคลายตัวเมื่อใช้งานเป็นเวลานาน ช่างเทคนิคภาคสนามต้องใช้กลไกสกรูยึดในตัวที่ปลอกคอนเน็กเตอร์สาย โดยขันสกรูยึดสองตัวด้วยแรงบิด 0.40 Nm พอดีเข้ากับเสารองยึดของ X20IF1020 เพื่อให้แรงกดสัมผัสคงที่

ข้อกำหนดการชีลด์และการเดินสายเคเบิลอนุกรม

ใช้สายสื่อสารอนุกรมคุณภาพสูงที่มีชีลด์ถักทองแดงเสมอ หลีกเลี่ยงการเดินสายสัญญาณ RS232 ขนานกับสายไฟ AC แรงดันสูง สายเอาต์พุตมอเตอร์ของอินเวอร์เตอร์ปรับความถี่ (VFD) หรือสายคอนแทคเตอร์โหลดเหนี่ยวนำกระแสสูงภายในรางเดินสายของตู้ ควรต่อชีลด์ถักของสายเข้ากับแผ่นกราวด์ดินเพื่อการใช้งาน (FE) ทันทีที่อยู่ก่อนปลอกสายจะเชื่อมต่อกับคอนเน็กเตอร์ D-sub ตัวผู้ 9 พิน

ขั้นตอนการใส่โมดูลลงในช่องฮาร์ดแวร์

ก่อนติดตั้งโมดูลอินเทอร์เฟซ X20IF1020 ให้ตัดแยกแหล่งจ่ายไฟหลัก 24 VDC ที่จ่ายให้บล็อก CPU X20 หลัก จัดแนวแผงโมดูลอินเทอร์เฟซให้ตรงกับรางของช่องอินเทอร์เฟซ CPU ที่กำหนดอย่างระมัดระวัง กดโมดูลเข้าในช่องอย่างนุ่มนวลจนแผ่นด้านหน้าประกบแนบสนิทพอดีกับแชสซี CPU และกลไกล็อกเชิงกลเข้าที่อย่างสมบูรณ์ การจ่ายไฟกลับคืนขณะที่แผงอินเทอร์เฟซวางไม่ตรงแนวอาจทำให้ขาสัมผัสอินเทอร์เฟซเสียหายถาวร
