B&R X20PS9402 โมดูลแหล่งจ่ายไฟ X20 Power

ภาพรวมผลิตภัณฑ์

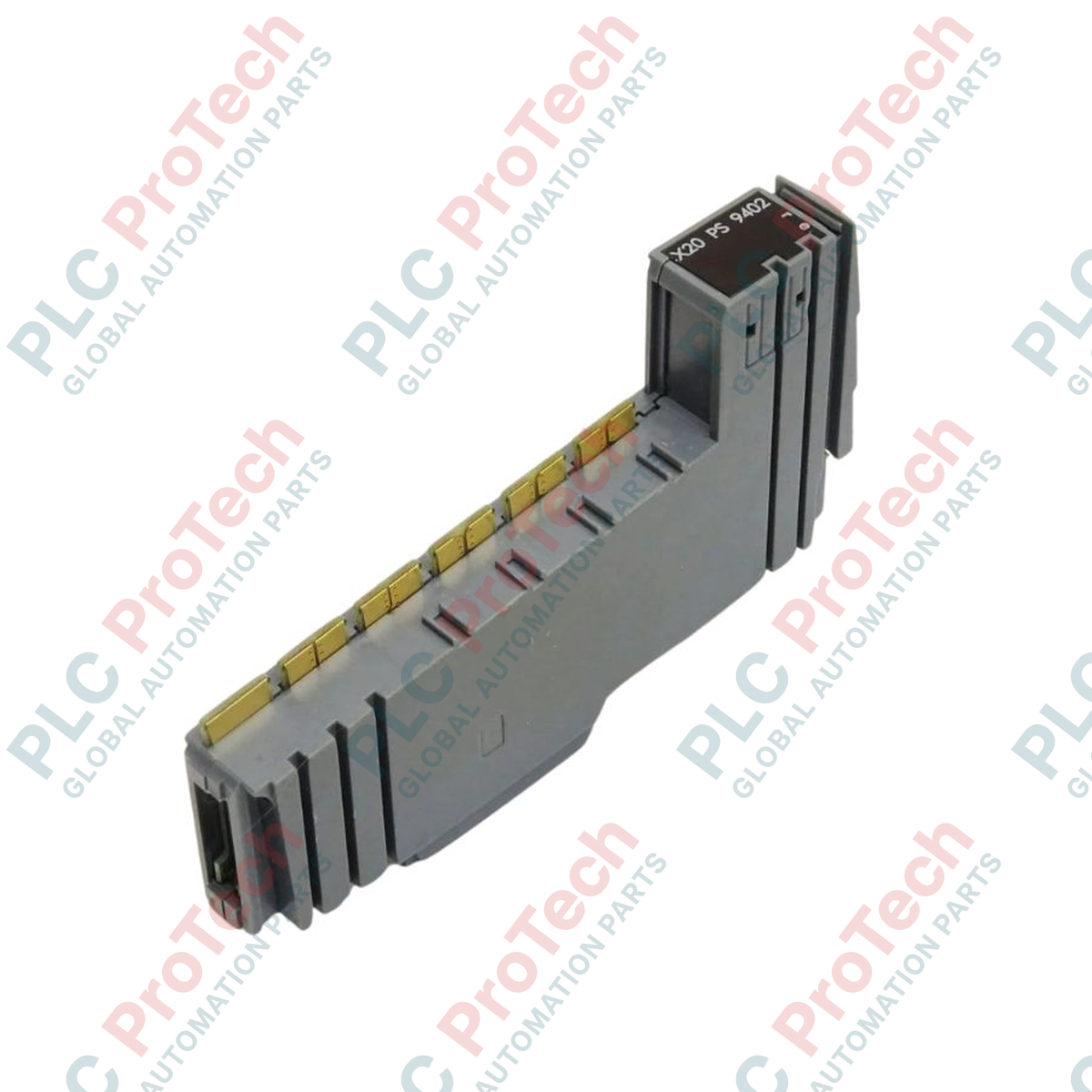

 X20PS9402 (X20PS9402) เป็นโมดูลจ่ายไฟ 24 VDC โดยเฉพาะที่ออกแบบทางวิศวกรรมสำหรับสถาปัตยกรรมระบบ B&R X20 โมดูลนี้จ่ายไฟที่เสถียรให้กับตัวควบคุมบัส เครือข่าย X2X Link และชุดสไลซ์ I/O ที่เชื่อมต่ออยู่ ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง เช่น ตัวควบคุมสายการประกอบ ระบบติดตามสายพานลำเลียง และสถานี I/O แบบกระจาย ช่วยให้แรงดันไฟฟ้าขณะทำงานคงที่แม้แหล่งจ่ายไฟหลักจะผันผวน ด้วยการรวมการจัดการพลังงานสำหรับแบ็กเพลน I/O และบัสสื่อสารไว้ในโมดูลเดียว X20PS9402 จึงช่วยลดความซับซ้อนภายในตู้และรักษาความสมบูรณ์ของสัญญาณให้สม่ำเสมอสำหรับกระบวนการอัตโนมัติความเร็วสูง

การกำหนดค่าทางเทคนิค

โมดูลนี้สร้างขึ้นเพื่อประสิทธิภาพและการป้องกันที่แข็งแกร่ง โดยทำหน้าที่เป็นแกนหลักด้านพลังงานสำหรับสถานี I/O X20 เฉพาะจุด

• การจ่ายไฟแบบรวม: จัดการความต้องการพลังงานของตัวควบคุมบัส, X2X Link และอุปกรณ์อิเล็กทรอนิกส์ I/O ภายในไว้ในโมดูลขนาดกะทัดรัดเพียงชุดเดียว

• คุณสมบัติการป้องกัน: ติดตั้งฟิวส์ในตัวแบบเปลี่ยนไม่ได้และการป้องกันการต่อขั้วกลับ ช่วยป้องกันข้อผิดพลาดในการติดตั้งทั่วไปและความผิดปกติชั่วขณะของแหล่งจ่ายไฟ

• ประสิทธิภาพ: รักษาเอาต์พุตให้เสถียรภายในช่วงแรงดันอินพุต 24 VDC -15% / +20% ช่วยลดผลกระทบจากแรงดันตกหรือแรงดันกระชากเฉพาะจุดในระบบไฟฟ้าของโรงงานได้อย่างมีประสิทธิภาพ

• ความเข้ากันได้กับการวินิจฉัยระบบ: ออกแบบให้ทำงานร่วมกับระบบวินิจฉัยของ X20 ได้อย่างราบรื่น ช่วยให้ตัวควบคุมหลักตรวจสอบสถานะแหล่งจ่ายไฟและป้องกันการหยุดทำงานของทั้งระบบจากความขัดข้องของแหล่งจ่ายไฟเฉพาะจุด

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดแวร์อุตสาหกรรม

ฟิวส์ในตัวจำเป็นต้องเปลี่ยนหลังเกิดความขัดข้องหรือไม่?

ไม่จำเป็น ฟิวส์ในตัวของ X20PS9402 ออกแบบมาเพื่อการคืนสภาพอัตโนมัติหรือการป้องกันเฉพาะจุด และไม่สามารถเปลี่ยนได้ หากฟิวส์ตัดการทำงานอย่างถาวร แสดงว่าโมดูลเกิดความขัดข้องภายในอย่างรุนแรงหรือมีกระแสเกินเป็นเวลานาน จึงจำเป็นต้องเปลี่ยนทั้งชุดเพื่อให้ระบบกลับมาปลอดภัย

การป้องกันการต่อขั้วกลับทำงานอย่างไร?

โมดูลมีวงจรภายในที่ป้องกันกระแสไหล หากต่อสายอินพุต 24 VDC กลับขั้ว ช่วยปกป้องส่วนประกอบภายในที่มีความละเอียดอ่อนและอุปกรณ์อิเล็กทรอนิกส์ของแบ็กเพลนจากความเสียหายทันทีในระหว่างการเริ่มใช้งานครั้งแรก

สามารถจ่ายไฟให้โมดูลเอาต์พุตกระแสสูงโดยตรงจากแหล่งจ่ายนี้ได้หรือไม่?

แม้ X20PS9402 จะรองรับการจ่ายไฟให้ I/O ภายในและบัสสื่อสาร แต่ควรตรวจสอบให้แน่ใจว่าโหลดรวม รวมถึงโมดูลเอาต์พุตกระแสสูง ไม่เกินงบประมาณพลังงานของการกำหนดค่าโหนด X20 ทั้งหมด โปรดดูเครื่องคำนวณแหล่งจ่ายไฟของ B&R สำหรับการประกอบแร็กเฉพาะของคุณ เพื่อให้มั่นใจว่าการกระจายโหลดมีความสมดุล

แนวทางการนำไปใช้งานภาคสนามและความปลอดภัย

เสถียรภาพของแรงดันอินพุต

โมดูลรองรับช่วงอินพุตตั้งแต่ 20.4 VDC ถึง 28.8 VDC ตรวจสอบให้แน่ใจว่ารางจ่ายไฟมีเสถียรภาพและไม่ได้ใช้ร่วมกับโหลดเหนี่ยวนำสูง เช่น คอนแทคเตอร์ขนาดใหญ่หรือชุดสตาร์ตมอเตอร์ ซึ่งอาจทำให้เกิดแรงดันกระชากที่เข้าใกล้ขีดจำกัดบนของพิกัดโมดูล

การติดตั้งและการยึดเข้ากับแบ็กเพลน

ติดตั้งโมดูลบนราง DIN ที่มีการต่อลงดินเสมอ เพื่อให้การชีลด์ภายในทำงานได้อย่างถูกต้อง ขณะกดโมดูลเข้ากับฐานบัส ตรวจสอบให้แน่ใจว่าออกแรงกดอย่างมั่นคงและสม่ำเสมอ หากโมดูลหลวม หน้าสัมผัสไฟฟ้าอาจมีความต้านทานสูง ทำให้เกิดแรงดันตกเป็นช่วง ๆ หรือระบบรีเซ็ตโดยไม่คาดคิด

การเข้าปลายสาย

ใช้ปลอกย้ำสายที่เหมาะสมสำหรับสายอินพุต 24 VDC ทั้งหมด เนื่องจากใช้กระแส 0.7 A ขนาดสายมาตรฐาน เช่น 0.75 mm2 หรือ 1.0 mm2 โดยทั่วไปจึงเพียงพอ หากมีพิกัดเหมาะสมกับสภาพแวดล้อม ตรวจสอบให้แน่ใจว่าขันสกรูขั้วต่อด้วยแรงบิดตามข้อกำหนดจากโรงงาน เพื่อป้องกันการสะสมความร้อนที่จุดสัมผัสเมื่อใช้งานเป็นเวลานาน
