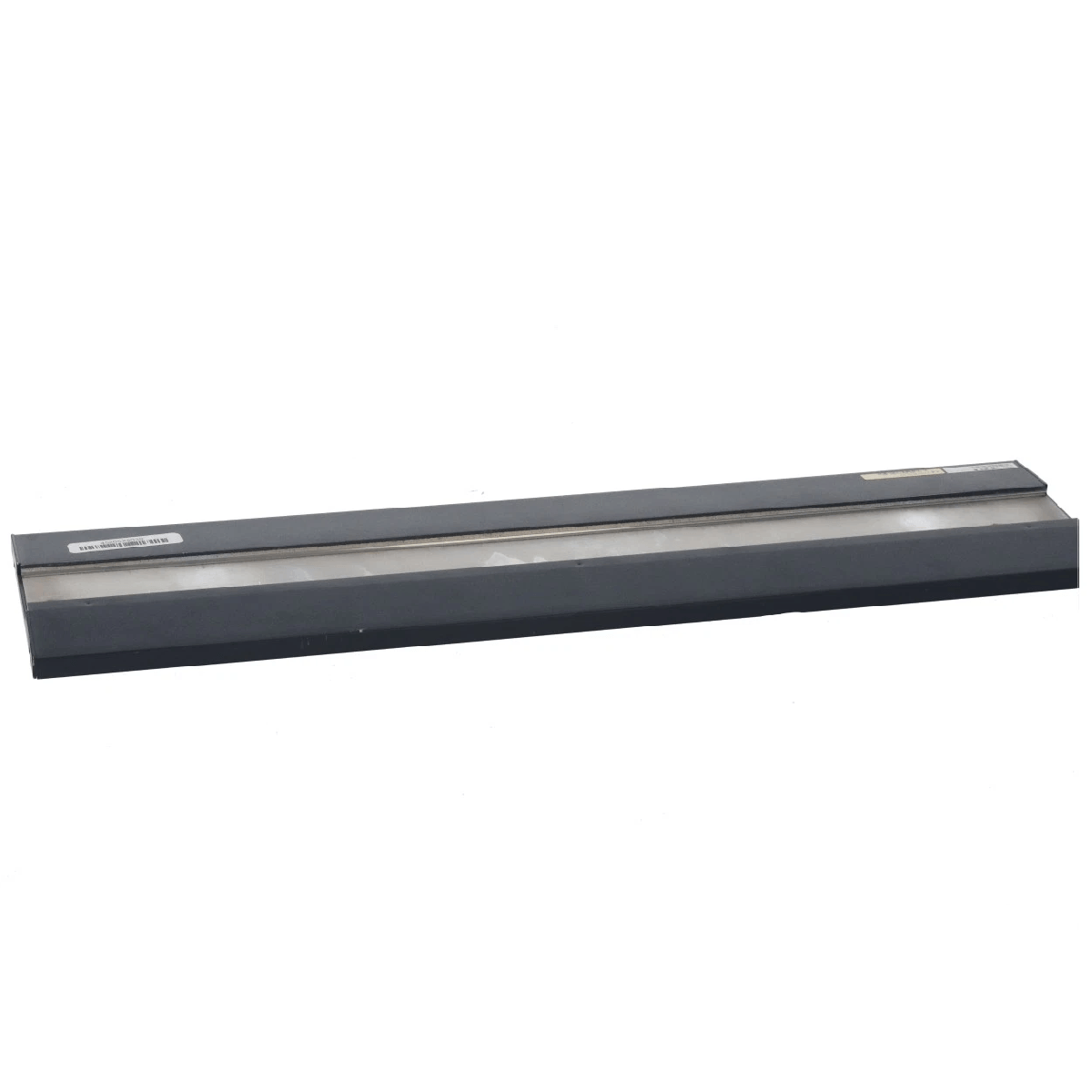

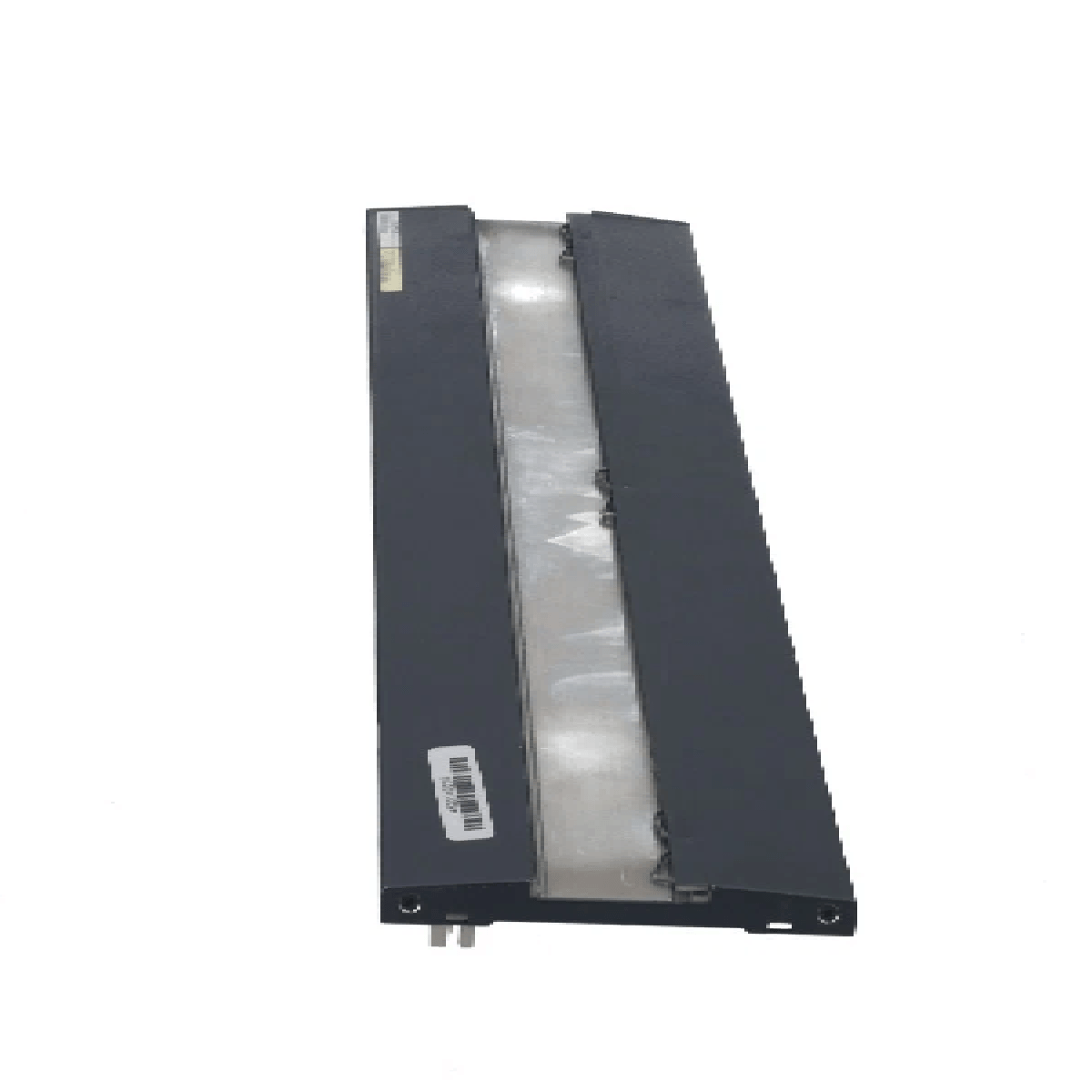

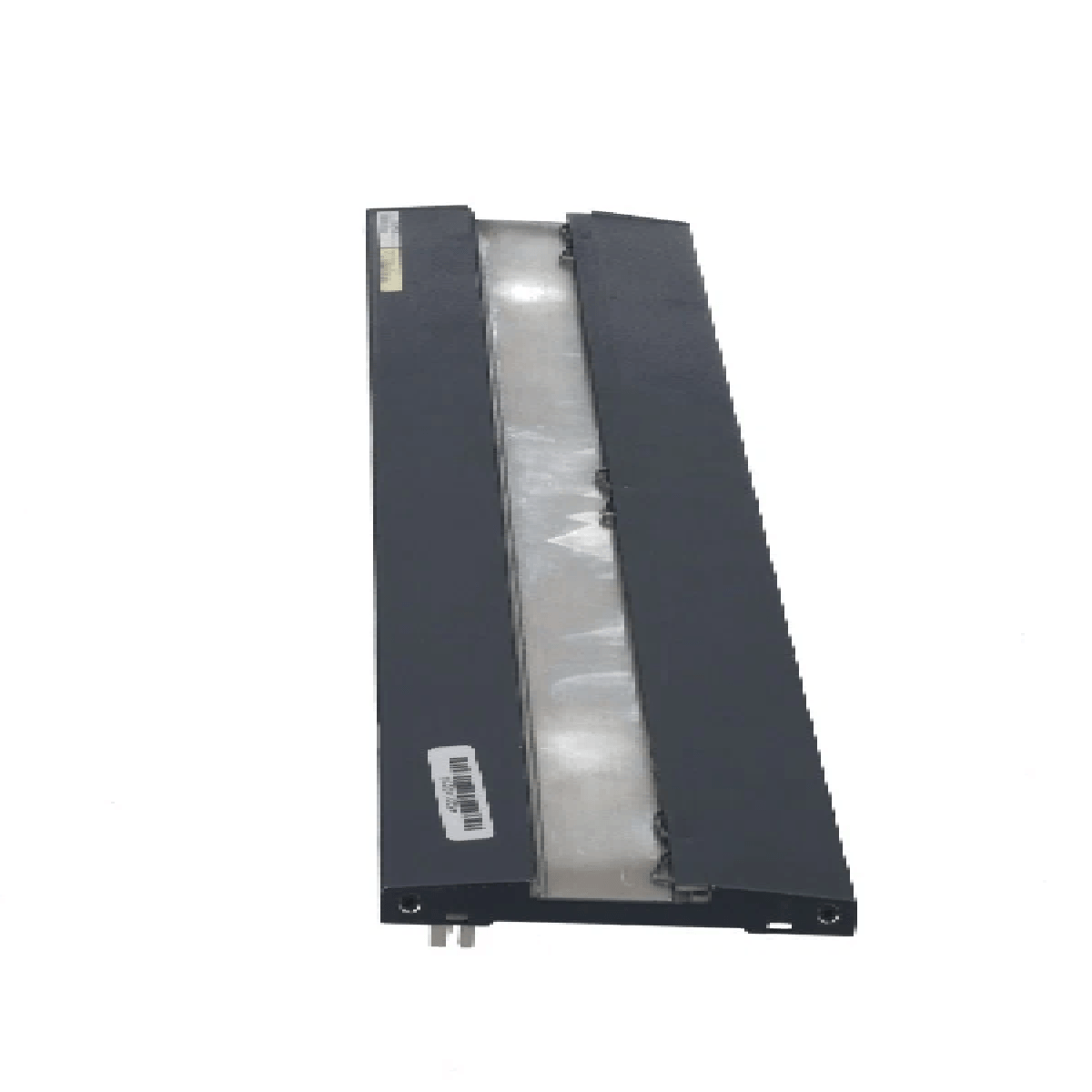

แบ็กเพลนระบบควบคุม Bachmann Electronic BS209 M200

SKU BS209

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bachmann
Product No.: BS209
Country of origin:ออสเตรีย
Product Type: แบ็กเพลน - 9 สล็อต
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 800g
Dimensions: 495 มม. x 23 มม. x 119 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Bachmann Electronic BS209 เป็นส่วนประกอบแบ็กเพลนแบบ 9 สล็อตที่ออกแบบมาเพื่อทำหน้าที่เป็นโครงสร้างหลักและแกนกลางการสื่อสารสำหรับ ระบบควบคุม M200 ยูนิตนี้เชื่อมต่อโมดูลระบบฮาร์ดแวร์หลายโมดูลทั้งทางกลและทางไฟฟ้า เช่น ชุดจ่ายไฟ โมดูลโปรเซสเซอร์ และโมดูล I/O ต่าง ๆ ด้วยโครงสร้างทางกลที่แข็งแรง จึงรองรับการเชื่อมต่อระหว่างสล็อตหลายสล็อตด้วยความเร็วสูงภายในสภาพแวดล้อมอุตสาหกรรมขั้นสูง

คุณสมบัติ

สถาปัตยกรรมที่เชื่อมต่อและขยายได้อย่างราบรื่น
กลไกที่มั่นคงผสานกับการออกแบบฮาร์ดแวร์ที่กะทัดรัด
ระบบยึดป้องกันการสั่นสะเทือนเพื่อให้โมดูลฮาร์ดแวร์อยู่ในตำแหน่งอย่างมั่นคง
ออกแบบมาให้ติดตั้งแบบสแนปอย่างแน่นหนาบนราง DIN มาตรฐาน EN 60715

การใช้งาน

ตัวควบคุมลอจิกแบบโปรแกรมได้ (PLCs)
ระบบควบคุมแบบกระจาย (DCS)
ระบบอัตโนมัติในโรงงานและตู้ควบคุม
การประมวลผลทางอุตสาหกรรมและโครงสร้างพื้นฐานแบบโมดูลาร์

ข้อมูลการสั่งซื้อ

การระบุประเภทชิ้นส่วน	หมายเลขชิ้นส่วน	คำอธิบาย
BS209	00009634-00	แบ็กเพลนพร้อมสล็อตโมดูล 9 สล็อต

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะทางกล

พารามิเตอร์	ค่า
ผู้ผลิต	Bachmann electronic GmbH
รุ่นผลิตภัณฑ์	BS209
รุ่นอะไหล่	BS200 00009634-00, 9634/00
พารามิเตอร์ผลิตภัณฑ์	แบ็กเพลน - 9 สล็อต
จำนวนสล็อตโมดูล	9 สล็อตโมดูล (รองรับการขยายซีรีส์ตั้งแต่ 1 ถึง 16 สล็อต)
ความกว้าง	495 มม. (55 มม. x 9 สล็อต)
ความลึก	23 มม. รวมขั้วต่อ
ความสูง	119 มม.
ประเทศต้นกำเนิด	ออสเตรีย
รหัสพิกัดศุลกากร	8537101190
น้ำหนัก	0.8 กก.
ขนาดสำหรับการจัดส่งโดยประมาณ	49.5 ซม. x 12.7 ซม. x 2.5 ซม.

ขีดจำกัดด้านสิ่งแวดล้อม

พารามิเตอร์	ค่า
อุณหภูมิการทำงาน	-30 degC ถึง +60 degC (การติดตั้งแนวตั้ง: -30 degC ถึง +55 degC)
ความชื้นสัมพัทธ์ (การทำงาน)	5% ถึง 95% ไม่เกิดการควบแน่น
อุณหภูมิการจัดเก็บ	-40 degC ถึง +85 degC
ความชื้นสัมพัทธ์ (การจัดเก็บ)	5% ถึง 95% พร้อมการควบแน่น

แนวทางการติดตั้ง

การติดตั้งราง DIN: โมดูลนี้ออกแบบมาให้ติดตั้งแบบสแนปเข้ากับราง DIN มาตรฐาน EN 60715 ได้โดยตรง เพื่อการติดตั้งในตู้ที่รวดเร็ว
การป้องกันการสั่นสะเทือน: เมื่อติดตั้งบนแบ็กเพลน ให้จัดแนวโมดูลระบบฮาร์ดแวร์ให้ตรงกับสล็อตที่กำหนด และยึดให้แน่นสนิทเพื่อให้ระบบยึดป้องกันการสั่นสะเทือนในตัวทำงาน
การจัดการความร้อน: สำหรับการติดตั้งในแนวตั้ง ตรวจสอบให้แน่ใจว่าอุณหภูมิอากาศโดยรอบไม่เกิน +55 degC

การปฏิบัติตามข้อกำหนดและการรับรอง

การรับรองทั่วไป: CE, UKCA, cULus
การรับรองทางทะเล: ABS, BV, DNV, KR, LR, NK, RINA

FAQ

สามารถติดตั้งโมดูลระบบใดลงบนแบ็กเพลนนี้ได้บ้าง?

แบ็กเพลนทำหน้าที่เชื่อมต่อโมดูลฮาร์ดแวร์ของระบบควบคุม M200 ทั้งทางกลและทางไฟฟ้า รวมถึงชุดจ่ายไฟ โมดูลประมวลผล และโมดูลอินพุต/เอาต์พุตต่างๆ

โมดูล 9 สล็อตนี้มีขนาดทางกายภาพเท่าใด?

แบ็กเพลนมีความสูงมาตรฐาน 119 มม. ความลึก 23 มม. รวมขั้วต่อ และความกว้างที่ขึ้นอยู่กับจำนวนสล็อต โดยคำนวณจาก 55 มม. ต่อสล็อตโมดูล ทำให้รุ่นนี้มีความกว้างโดยรวม 495 มม.

แบ็กเพลนนี้สามารถใช้งานในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูงหรือในสภาพแวดล้อมทางทะเลได้หรือไม่?

ได้ อุปกรณ์นี้มีระบบยึดโมดูลแบบป้องกันแรงสั่นสะเทือน และผ่านการรับรองสำหรับงานทางทะเลหลายรายการ ได้แก่ ABS, BV, DNV, KR, LR, NK และ RINA
