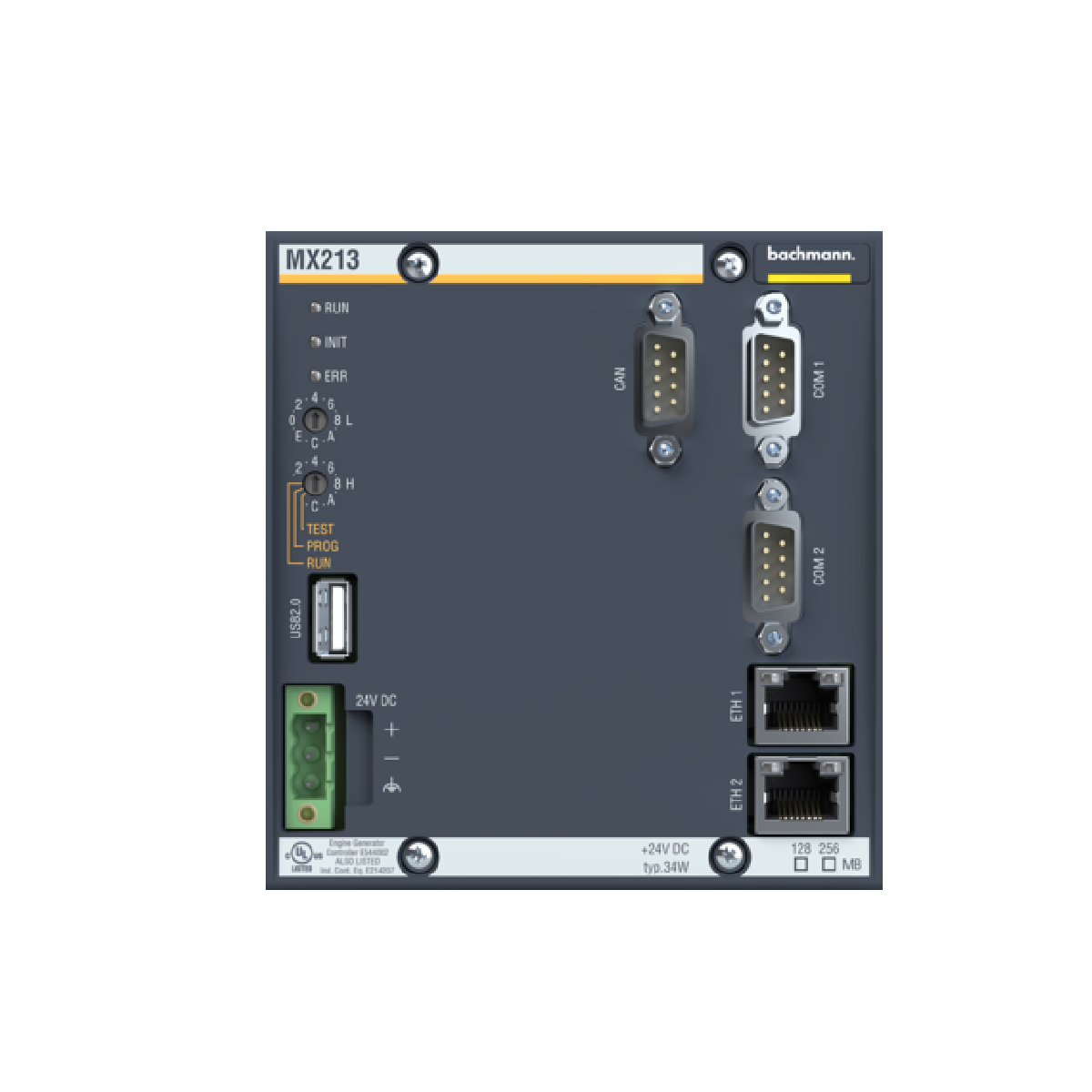

โมดูลโปรเซสเซอร์ระบบอัตโนมัติ Bachmann M1 MX213

ภาพรวมฮาร์ดแวร์

โมดูลโปรเซสเซอร์ MX213 (MX213/512 CF) ทำหน้าที่เป็นหน่วยประมวลผลกลางประสิทธิภาพสูงสำหรับแพลตฟอร์มระบบอัตโนมัติ Bachmann M1 ได้รับการออกแบบมาโดยเฉพาะสำหรับภาคอุตสาหกรรมที่มีความต้องการสูง เช่น การควบคุมกังหันพลังงานลม ระบบขับเคลื่อนทางทะเล และโครงสร้างพื้นฐานการผลิตไฟฟ้าขนาดใหญ่ หน่วยควบคุมนี้เชื่อมต่อโดยตรงกับเครือข่ายแบ็กเพลนแบบโมดูลาร์ เพื่อให้การประมวลผลโปรแกรมเป็นไปอย่างแน่นอนภายใต้สภาวะหน้างานที่เข้มงวด ด้วยการรวมโปรเซสเซอร์ x86 อุตสาหกรรมแรงดันต่ำความถี่ 266 MHz เข้ากับตัวเลือกการสื่อสารที่ครอบคลุมและแหล่งจ่ายไฟ 17 W ในตัว หน่วยนี้จึงประสานการรับข้อมูลแบบเรียลไทม์และการควบคุมลอจิกที่ซับซ้อน โครงสร้างฮาร์ดแวร์แบบโซลิดสเตตช่วยลดชิ้นส่วนที่เคลื่อนไหวได้อย่างมาก ส่งผลให้อายุเฉลี่ยระหว่างความขัดข้อง (MTBF) เพิ่มขึ้นอย่างชัดเจน และขจัดเวลาหยุดทำงานโดยไม่ได้วางแผนของโรงงานในกระบวนการผลิตต่อเนื่อง

การกำหนดค่าทางเทคนิคอย่างครอบคลุม

สถาปัตยกรรมของแกนประมวลผลนี้อาศัยโมเดลการทำงาน x86/AMD LX ที่ได้รับการปรับแต่งให้เหมาะสม ซึ่งให้รอบการทำงานของทาสก์ในระดับต่ำกว่ามิลลิวินาที การคงอยู่ของข้อมูลอาศัยโครงสร้างหน่วยความจำแบบแยกส่วน: DRAM แบบลบเลือนขนาด 256 MB จัดการกระบวนการขณะทำงาน ส่วนระบบ NVRAM ขนาด 512 kB จะบันทึกตัวแปรที่ต้องคงค่าและสถานะระบบที่สำคัญไว้อย่างถาวรโดยไม่ต้องใช้แบตเตอรี่สำรอง

สำหรับการผสานรวมเครือข่ายทั้งในแนวนอนและแนวตั้ง ฮาร์ดแวร์นี้มีอินเทอร์เฟซการสื่อสารเฉพาะในตัวหลายรายการ:

• พอร์ตอีเทอร์เน็ต 100 Base-TX แบบคู่: ให้ช่องสัญญาณ IP แยกกันสำหรับการอินเตอร์ล็อกระหว่างเครื่องจักรที่มีความแน่นอนของเวลา และการส่งข้อมูล SCADA

• ช่องสัญญาณ CAN/CANopen ในตัว: ช่วยให้ผสานรวมเป็นมาสเตอร์/สเลฟของฟิลด์บัสกับชุด I/O ระยะไกลได้โดยตรง

• อินเทอร์เฟซอนุกรม RS232/422/485 แบบคู่: รองรับการส่งข้อมูลทางไกลในระบบอุตสาหกรรมแบบจุดต่อจุดและการเชื่อมต่ออุปกรณ์รุ่นเก่า

การเพิ่มพื้นที่จัดเก็บใช้สล็อต CompactFlash แบบทนทาน ซึ่งรองรับการ์ด CF สำหรับงานอุตสาหกรรมขนาดสูงสุด 2 GB เพื่อบันทึกเหตุการณ์จำนวนมาก สูตรระบบ และสำรองข้อมูลแอปพลิเคชันภายในเครื่อง

ข้อมูลจำเพาะของพารามิเตอร์หลัก

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

โมดูลจัดการการจัดเก็บตัวแปรสำคัญอย่างไรเมื่อเกิดไฟ 24 VDC ขัดข้องกะทันหัน

อุปกรณ์นี้มีวงจรตรวจสอบฮาร์ดแวร์บนบอร์ดที่ตรวจจับแรงดันไฟจ่ายที่ลดลงต่ำกว่าขีดจำกัดที่ยอมรับได้ เมื่อตรวจพบ ระบบจะใช้พลังงานคงเหลือที่เก็บไว้ในตัวเก็บประจุของแหล่งจ่ายไฟภายในเพื่อเขียนข้อมูลรีเทนทั้งหมดที่กำหนดไว้ลงใน NVRAM แบบไม่ลบเลือนขนาด 512 kB โดยตรง สถาปัตยกรรมนี้ช่วยให้มั่นใจได้ว่าข้อมูลจะถูกเก็บรักษาไว้อย่างสมบูรณ์โดยไม่มีความเสี่ยงจากแบตเตอรี่ลิเธียมแบบเดิม

อินเทอร์เฟซ Ethernet แบบคู่บนชุดควบคุมนี้สามารถกำหนดค่าให้อยู่บนซับเน็ตอิสระได้หรือไม่

ใช่ พอร์ต Ethernet จริงสองพอร์ต (2x ETH100) ถูกกำหนดให้มีที่อยู่ MAC และเลเยอร์ลิงก์แยกจากกัน วิศวกรสามารถกำหนดที่อยู่ IP ที่แตกต่างกันบนซับเน็ตอิสระ เพื่อแยกทราฟฟิกเครือข่ายเครื่องจักรแบบกำหนดเวลาแน่นอนออกจากเครือข่ายองค์กรทั่วไปของโรงงาน

ขั้นตอนการเปลี่ยนแทนแบบถอดใส่ได้ทันทีโดยตรงมีอะไรบ้าง หากอัปเดตโปรเซสเซอร์ MX200 รุ่นเก่า

MX213 รองรับความเข้ากันได้ย้อนหลังอย่างสมบูรณ์กับการติดตั้งซอฟต์แวร์ Bachmann M1 รุ่นก่อนหน้า เมื่อต้องเปลี่ยนอุปกรณ์รุ่นเก่า สามารถถ่ายโอนโค้ดแอปพลิเคชันที่คอมไพล์สำหรับสถาปัตยกรรม x86 ผ่านการ์ด CompactFlash ได้ อย่างไรก็ตาม ต้องตรวจสอบว่าเฟิร์มแวร์เป้าหมายรองรับคอนโทรลเลอร์การสื่อสารแบบรวมในฮาร์ดแวร์รุ่นใหม่

คู่มือวิศวกรรมและการติดตั้ง

การจัดการความร้อนและระยะห่างสำหรับการไหลเวียนอากาศ

เพื่อรักษาเสถียรภาพเชิงโครงสร้างจนถึงพิกัดอุณหภูมิสูงสุด 60 องศาเซลเซียส ต้องติดตั้งแชสซีของคอนโทรลเลอร์ในแนวตั้งบนราง DIN มาตรฐาน เว้นพื้นที่ว่างอย่างน้อย 80 มม. เหนือและใต้ตัวเรือนโมดูล พื้นที่ว่างนี้ช่วยให้อากาศไหลเวียนตามธรรมชาติจากการพาความร้อน ป้องกันการสะสมความร้อนเฉพาะจุดภายในตู้ และปกป้องส่วนประกอบซิลิคอนแรงดันต่ำภายในจากการเสื่อมสภาพทางความร้อนก่อนเวลาอันควร

ข้อกำหนดการต่อลงดินและการชีลด์

ลิงก์สื่อสารฟิลด์บัสทั้งหมด (โดยเฉพาะสาย CANopen และ RS485) ต้องใช้สายคู่บิดเกลียวแบบมีชีลด์ ต้องต่อชีลด์ของสายเคเบิลโดยตรงที่จุดทางเข้าตู้ไฟฟ้าโดยใช้แคลมป์กราวด์อิมพีแดนซ์ต่ำ ตัวราง DIN เองต้องเชื่อมต่อกับสายดินเพื่อการทำงานส่วนกลางของโรงงานผ่านตัวนำทองแดงที่มีพื้นที่หน้าตัดอย่างน้อย 10 ตารางมิลลิเมตร เพื่อกำจัดสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูง

การป้องกันระบบจ่ายไฟ

สายจ่ายไฟอินพุต 24 VDC ต้องมีการป้องกันด้วยเซอร์กิตเบรกเกอร์แบบตัดเร็วหรือฟิวส์ที่กำหนดพิกัดสูงสุด 4.0 A เพื่อป้องกันกราวด์ลูปและความผันผวนของแรงดันโหมดร่วมไม่ให้ทำให้แกนประมวลผล x86 ไม่เสถียร ห้ามใช้บัสจ่ายไฟอัตโนมัติ 24 VDC หลักร่วมกับอุปกรณ์สวิตชิ่งแบบเหนี่ยวนำ เช่น คอนแทคเตอร์มอเตอร์งานหนักหรือโซลินอยด์ไฮดรอลิก
