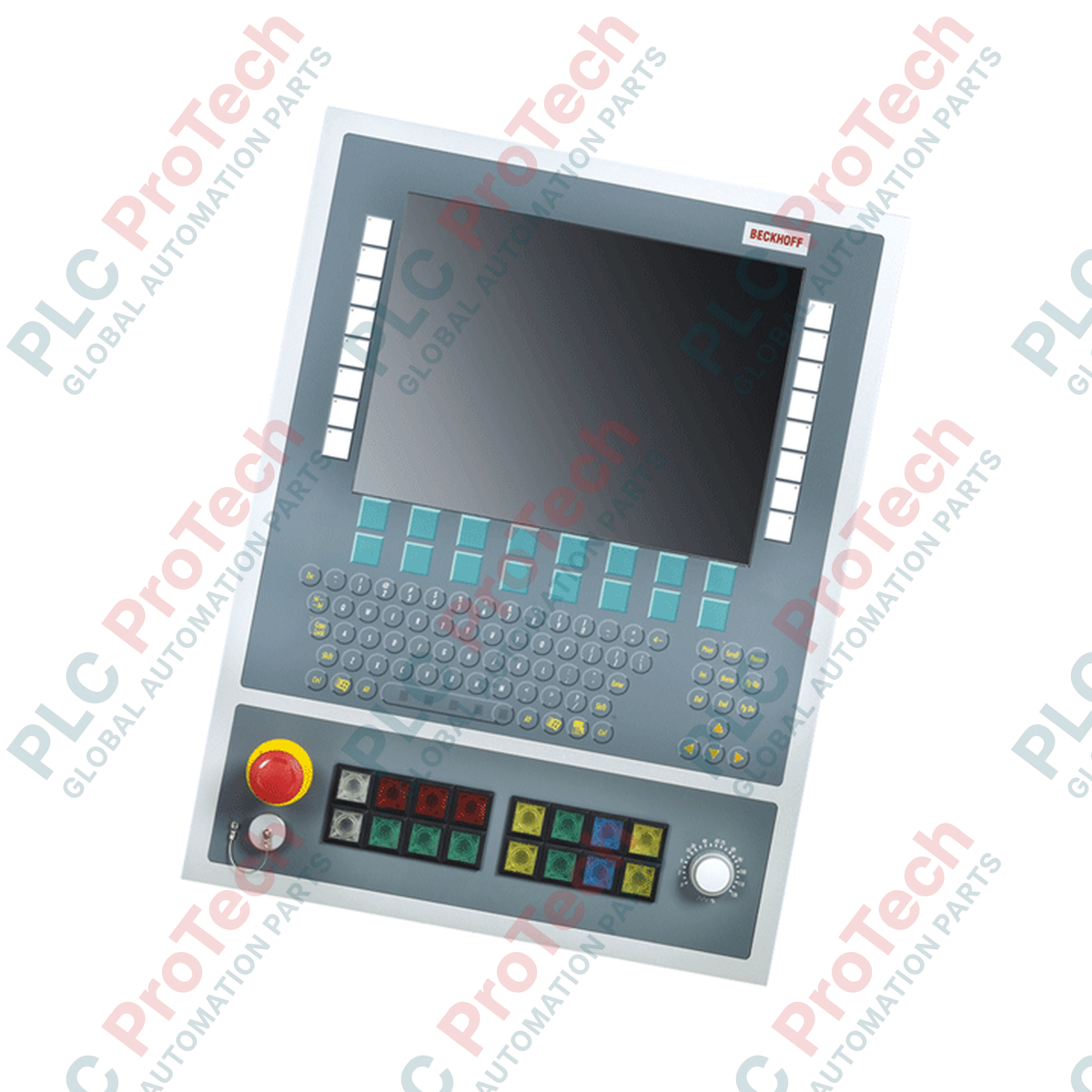

BECKHOFF C9900-E789 ชุดขยายปุ่มกดสำหรับแผงควบคุมและพีซีแผงควบคุม CP6xxx และ CP7xxx

BECKHOFF C9900-E789 คือส่วนขยายปุ่มกดที่ออกแบบมาสำหรับติดตั้งใต้แผงควบคุม CP6942, CP7942 และ Panel PC รุ่น CP6242, CP6442, CP6542 และ CP7242 ซึ่งมีจอแสดงผลขนาด 15 นิ้วและไม่มีแป้นพิมพ์ อุปกรณ์นี้ทำหน้าที่เป็นอินเทอร์เฟซผู้ปฏิบัติงานทางกายภาพสำหรับเครื่องมือกล โดยส่งสัญญาณการสั่งงานและการแสดงสถานะแบบดิสครีตผ่าน USB และการเชื่อมต่อขั้วต่อแบบเดินสายโดยตรง

สรุปทางเทคนิค

ส่วนขยายแผงควบคุมนี้มอบอินเทอร์เฟซทางกายภาพเฉพาะจุดสำหรับการใช้งานควบคุมเครื่องจักร โดยผสานอินพุตและเอาต์พุตแบบดิสครีตผ่านสถาปัตยกรรมสองช่องสัญญาณ: อินเทอร์เฟซ USB จัดการการส่งข้อมูลแบบอนุกรมสำหรับรายงานสถานะปุ่มกดหลักและควบคุมไฟแสดงสถานะโดยเฉพาะ ขณะที่แถวขั้วต่ออิสระช่วยให้เชื่อมต่อแบบขนานด้วยสายฮาร์ดไวร์สำหรับวงจรควบคุมที่สำคัญ สวิตช์รหัสเกรย์ในตัวช่วยเข้ารหัสตำแหน่งสัมบูรณ์ผ่าน USB และฮับ USB แบบสองพอร์ตที่เข้าถึงได้จากด้านหน้าช่วยขยายการเชื่อมต่อแบ็กเพลนสำหรับอุปกรณ์ต่อพ่วงภายนอก

ข้อมูลจำเพาะฮาร์ดแวร์

หมายเหตุทางวิศวกรรม

• ตรรกะสัญญาณ: ปุ่มกดมาตรฐาน 16 ปุ่มรองรับการกำหนดเส้นทางวงจรแบบแยก หน้าสัมผัสปกติเปิด (NO) ชุดแรกเชื่อมต่อกับตัวควบคุม USB ภายในสำหรับการแลกเปลี่ยนข้อมูลแบบวนรอบกับคอมพิวเตอร์โฮสต์ ส่วนหน้าสัมผัส NO ชุดที่สองถูกแยกทางกลและส่งตรงไปยังแถวขั้วต่อ เพื่อใช้กำหนดเส้นทาง I/O แบบ 24 VDC ตามรูปแบบดั้งเดิมไปยังแบ็กเพลน PLC
• การควบคุมไฟแสดงสถานะ: ไฟสัญญาณในตัวภายในปุ่มกดทั้ง 16 ปุ่มไม่มีอินพุตแบบเดินสายตรงเฉพาะที่ สถานะการเปิดใช้งานจะถูกควบคุมโดยสตริงคำสั่ง USB จากคอนโทรลเลอร์โฮสต์ผ่านอุปกรณ์ปลายทางเท่านั้น
• วงจรความปลอดภัย: สวิตช์หยุดฉุกเฉินจะบายพาสบัส USB ภายในทั้งหมด ต้องนำไปต่อรวมเข้ากับวงจรรีเลย์ความปลอดภัยหรือ PLC ความปลอดภัยในพื้นที่ โดยใช้ขั้วต่อสายตรงเพื่อให้เป็นไปตามมาตรฐานความปลอดภัยของเครื่องจักร
• สวิตช์รหัสเกรย์: สวิตช์โรตารี 23 ตำแหน่งใช้รูปแบบรหัสเกรย์เพื่อป้องกันการเปลี่ยนสถานะบิตที่คลุมเครือระหว่างการหมุน และส่งข้อมูลตำแหน่งสัมบูรณ์โดยตรงผ่านอินเทอร์เฟซ USB

แนวทางภาคสนาม

• การแยกและการชีลด์ EMC: เพื่อป้องกันสัญญาณผิดเพี้ยนบนบัส USB ให้เดินสายอัปลิงก์ USB ภายในให้ห่างจากสายมอเตอร์ไฟฟ้า AC แรงดันสูงและสายเอาต์พุตของไดรฟ์ปรับความถี่ (VFD) ตรวจสอบให้แน่ใจว่าตัวเรือนแผงควบคุมมีการต่อลงกราวด์กับแชสซีของเครื่องจักรด้วยอิมพีแดนซ์ต่ำ
• การเดินสายเทอร์มินัล: เมื่อต่อสายหน้าสัมผัส NO ชุดรองเข้ากับแถวเทอร์มินัล ให้ใช้ตัวนำทองแดงแบบเส้นฝอยละเอียดพร้อมปลอกย้ำหุ้มฉนวน ปฏิบัติตามค่าแรงบิดมาตรฐานของขั้วต่อสกรูเพื่อป้องกันความเสียหายต่อหน้าสัมผัส
• การป้องกันสิ่งแปลกปลอมและน้ำ: อินเทอร์เฟซ USB A แบบ 2 พอร์ตที่เข้าถึงได้จากด้านหน้าจะมีระดับ IP65 เฉพาะเมื่อฝาครอบสกรูป้องกันถูกปิดและขันแน่นสนิทกับปะเก็นเท่านั้น ตรวจสอบให้แน่ใจว่าฝาครอบยึดแน่นอยู่เสมอเมื่อไม่ได้ใช้พอร์ตด้านหน้าเชื่อมต่อกับอุปกรณ์ภายนอก

BECKHOFF C9900-E789 คือส่วนขยายปุ่มกดที่ออกแบบมาสำหรับติดตั้งใต้แผงควบคุม CP6942, CP7942 และ Panel PC รุ่น CP6242, CP6442, CP6542 และ CP7242 ซึ่งมีจอแสดงผลขนาด 15 นิ้วและไม่มีแป้นพิมพ์ อุปกรณ์นี้ทำหน้าที่เป็นอินเทอร์เฟซผู้ปฏิบัติงานทางกายภาพสำหรับเครื่องมือกล โดยส่งสัญญาณการสั่งงานและการแสดงสถานะแบบดิสครีตผ่าน USB และการเชื่อมต่อขั้วต่อแบบเดินสายโดยตรง

สรุปทางเทคนิค

ส่วนขยายแผงควบคุมนี้มอบอินเทอร์เฟซทางกายภาพเฉพาะจุดสำหรับการใช้งานควบคุมเครื่องจักร โดยผสานอินพุตและเอาต์พุตแบบดิสครีตผ่านสถาปัตยกรรมสองช่องสัญญาณ: อินเทอร์เฟซ USB จัดการการส่งข้อมูลแบบอนุกรมสำหรับรายงานสถานะปุ่มกดหลักและควบคุมไฟแสดงสถานะโดยเฉพาะ ขณะที่แถวขั้วต่ออิสระช่วยให้เชื่อมต่อแบบขนานด้วยสายฮาร์ดไวร์สำหรับวงจรควบคุมที่สำคัญ สวิตช์รหัสเกรย์ในตัวช่วยเข้ารหัสตำแหน่งสัมบูรณ์ผ่าน USB และฮับ USB แบบสองพอร์ตที่เข้าถึงได้จากด้านหน้าช่วยขยายการเชื่อมต่อแบ็กเพลนสำหรับอุปกรณ์ต่อพ่วงภายนอก

ข้อมูลจำเพาะฮาร์ดแวร์

หมายเหตุทางวิศวกรรม

• ตรรกะสัญญาณ: ปุ่มกดมาตรฐาน 16 ปุ่มรองรับการกำหนดเส้นทางวงจรแบบแยก หน้าสัมผัสปกติเปิด (NO) ชุดแรกเชื่อมต่อกับตัวควบคุม USB ภายในสำหรับการแลกเปลี่ยนข้อมูลแบบวนรอบกับคอมพิวเตอร์โฮสต์ ส่วนหน้าสัมผัส NO ชุดที่สองถูกแยกทางกลและส่งตรงไปยังแถวขั้วต่อ เพื่อใช้กำหนดเส้นทาง I/O แบบ 24 VDC ตามรูปแบบดั้งเดิมไปยังแบ็กเพลน PLC
• การควบคุมไฟแสดงสถานะ: ไฟสัญญาณในตัวภายในปุ่มกดทั้ง 16 ปุ่มไม่มีอินพุตแบบเดินสายตรงเฉพาะที่ สถานะการเปิดใช้งานจะถูกควบคุมโดยสตริงคำสั่ง USB จากคอนโทรลเลอร์โฮสต์ผ่านอุปกรณ์ปลายทางเท่านั้น
• วงจรความปลอดภัย: สวิตช์หยุดฉุกเฉินจะบายพาสบัส USB ภายในทั้งหมด ต้องนำไปต่อรวมเข้ากับวงจรรีเลย์ความปลอดภัยหรือ PLC ความปลอดภัยในพื้นที่ โดยใช้ขั้วต่อสายตรงเพื่อให้เป็นไปตามมาตรฐานความปลอดภัยของเครื่องจักร
• สวิตช์รหัสเกรย์: สวิตช์โรตารี 23 ตำแหน่งใช้รูปแบบรหัสเกรย์เพื่อป้องกันการเปลี่ยนสถานะบิตที่คลุมเครือระหว่างการหมุน และส่งข้อมูลตำแหน่งสัมบูรณ์โดยตรงผ่านอินเทอร์เฟซ USB

แนวทางภาคสนาม

• การแยกและการชีลด์ EMC: เพื่อป้องกันสัญญาณผิดเพี้ยนบนบัส USB ให้เดินสายอัปลิงก์ USB ภายในให้ห่างจากสายมอเตอร์ไฟฟ้า AC แรงดันสูงและสายเอาต์พุตของไดรฟ์ปรับความถี่ (VFD) ตรวจสอบให้แน่ใจว่าตัวเรือนแผงควบคุมมีการต่อลงกราวด์กับแชสซีของเครื่องจักรด้วยอิมพีแดนซ์ต่ำ
• การเดินสายเทอร์มินัล: เมื่อต่อสายหน้าสัมผัส NO ชุดรองเข้ากับแถวเทอร์มินัล ให้ใช้ตัวนำทองแดงแบบเส้นฝอยละเอียดพร้อมปลอกย้ำหุ้มฉนวน ปฏิบัติตามค่าแรงบิดมาตรฐานของขั้วต่อสกรูเพื่อป้องกันความเสียหายต่อหน้าสัมผัส
• การป้องกันสิ่งแปลกปลอมและน้ำ: อินเทอร์เฟซ USB A แบบ 2 พอร์ตที่เข้าถึงได้จากด้านหน้าจะมีระดับ IP65 เฉพาะเมื่อฝาครอบสกรูป้องกันถูกปิดและขันแน่นสนิทกับปะเก็นเท่านั้น ตรวจสอบให้แน่ใจว่าฝาครอบยึดแน่นอยู่เสมอเมื่อไม่ได้ใช้พอร์ตด้านหน้าเชื่อมต่อกับอุปกรณ์ภายนอก

รายละเอียดของส่วนต่อท้าย

• ความเข้ากันได้กับ CP6xxx / CP7xxx: รูปแบบตัวเครื่องและขายึดติดตั้งได้รับการปรับให้เหมาะสมโดยเฉพาะสำหรับรุ่นจอแสดงผลขนาด 15 นิ้วในซีรีส์เหล่านี้ที่ไม่มีแป้นพิมพ์กายภาพในตัว
• ระยะการให้บริการ: อุปกรณ์นี้กำหนดไว้สำหรับการบำรุงรักษา การขยายระบบเดิม และการเปลี่ยนอุปกรณ์ภาคสนามโดยตรงภายในสายการผลิตอัตโนมัติที่มีอยู่
