คำอธิบาย

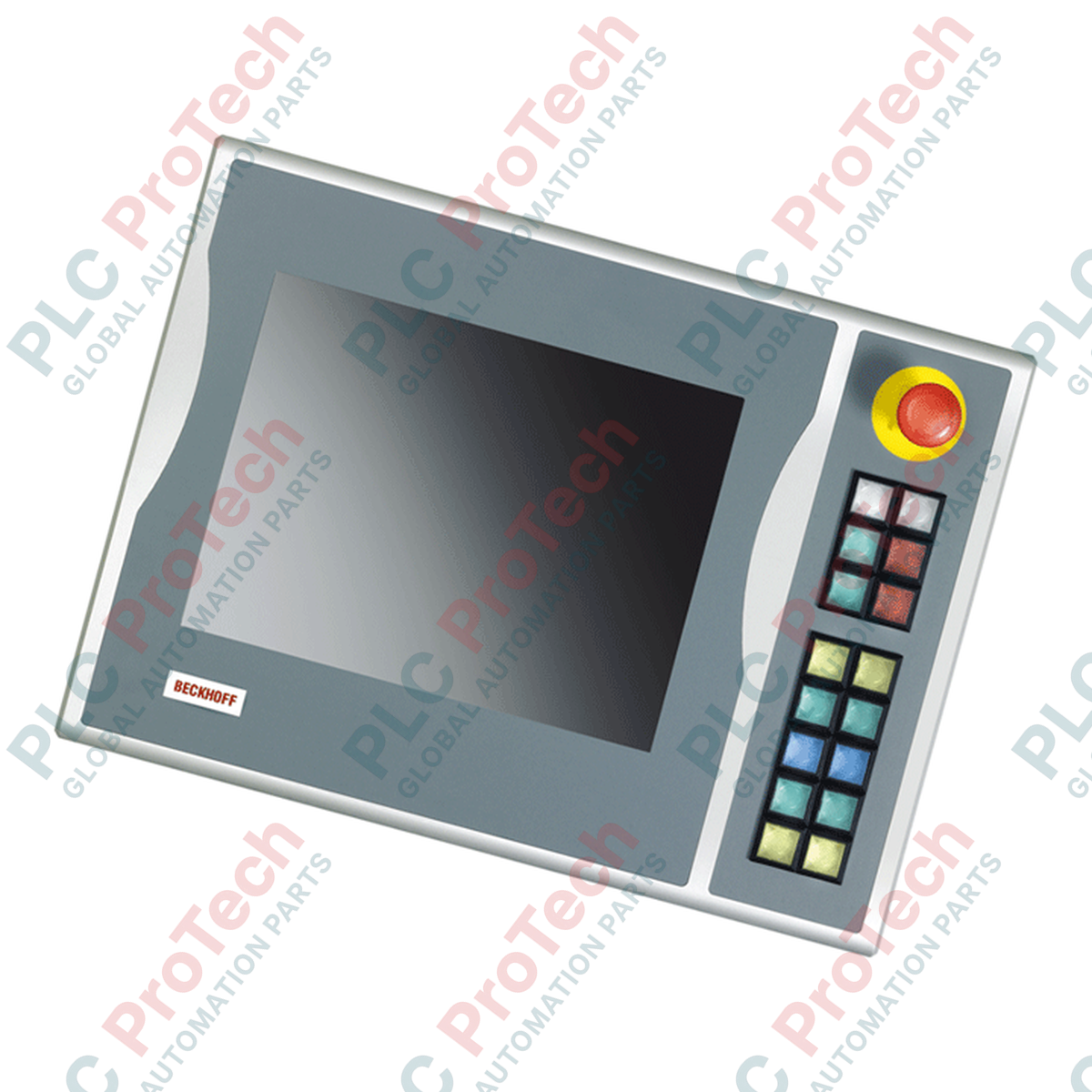

สำหรับระบบอุตสาหกรรมที่ต้องการชุดควบคุมทางกายภาพเฉพาะสำหรับผู้ควบคุม Beckhoff C9900-E845 ผสานอินเทอร์เฟซส่วนขยายที่ติดตั้งด้านขวาเข้ากับแผงควบคุมและพีซีแผงควบคุม CP6xxx และ CP7xxx ที่มีจอแสดงผลขนาด 15 นิ้วโดยตรง อุปกรณ์นี้ออกแบบมาสำหรับอุปกรณ์ที่ไม่มีแป้นพิมพ์ในตัว โดยเชื่อมการสั่งงานเครื่องจักรทางกายภาพเข้ากับหน้าจอ HMI แบบคอมพิวเตอร์ ช่วยให้ผู้ควบคุมมีตัวเลือกการควบคุมโดยตรงและสัมผัสได้ ชุดอุปกรณ์ประกอบด้วยปุ่มกดแบบสี่เหลี่ยมมีไฟ 16 ปุ่ม และปุ่มหยุดฉุกเฉินในตัว รองรับทั้งการแสดงผลตอบกลับจากซอฟต์แวร์และวงจรนิรภัยอิสระ
คุณสมบัติ
-
การจัดวางด้านขวา: รูปทรงได้รับการปรับให้เหมาะสำหรับติดตั้งทางโครงสร้างด้านขวาบนแผงขนาด 15 นิ้วได้อย่างลงตัว
-
ปุ่มควบคุมแบบสัมผัส: ปุ่มกด Siemens Signum แบบสี่เหลี่ยมจำนวน 16 ปุ่ม (30 x 30 มม.) พร้อมแผ่นป้ายแบบปรับแต่งได้สำหรับระบุฟังก์ชันเฉพาะ
-
ไฟแสดงสถานะในตัว: ปุ่มทั้ง 16 ปุ่มมีไฟสัญญาณแบบแอ็กทีฟสำหรับแสดงผลการวินิจฉัยด้วยภาพ
-
ปุ่มหยุดฉุกเฉินเฉพาะ: มาพร้อมปุ่มหยุดฉุกเฉิน Siemens Signum ที่มีความน่าเชื่อถือสูง ออกแบบมาเพื่อตัดวงจรแบบเดินสายโดยตรงได้ทันที
-
สถาปัตยกรรมการส่งสัญญาณสองเส้นทาง: ส่งสัญญาณดิจิทัลจากปุ่มกดทั้งหมดผ่าน CP-Link หรือ USB โดยใช้หน้าสัมผัสปกติเปิดหนึ่งชุด พร้อมแถวเทอร์มินัลอิสระสำหรับการต่อสายโดยตรงเพิ่มเติม
การใช้งาน
-
สภาพแวดล้อมการควบคุม CP6x02 และ CP7x02: การขยายอินเทอร์เฟซทางกายภาพโดยตรงสำหรับแผงควบคุมซีรีส์ Beckhoff CP6x02-00xx และ CP7x02-00xx
-
คอนโซลควบคุมแบบสัมผัส: การใช้งานที่ต้องการคำสั่งจากผู้ควบคุมความถี่สูง เช่น การขยับทีละขั้น การเริ่มรอบการทำงาน หรือการรีเซ็ตข้อผิดพลาด ควบคู่กับการแสดงผลแบบดิจิทัล
-
สถานีควบคุมแบบผสานรวมความปลอดภัย: พื้นที่การผลิตที่ต้องการปุ่มหยุดฉุกเฉินทางกายภาพเฉพาะจุด ซึ่งเดินสายโดยตรงเข้ากับรีเลย์นิรภัยแบบฟังก์ชัน
ข้อมูลจำเพาะทางเทคนิค
| ผู้ผลิต |
Beckhoff Automation GmbH & Co. KG |
| หมายเลขชิ้นส่วน / SKU |
C9900-E845 |
| ขนาดจอแสดงผลของแผงควบคุมที่เข้ากันได้ |
15 นิ้ว (ไม่มีแป้นพิมพ์ในตัว) |
| รุ่นแผงควบคุมที่เข้ากันได้ |
ซีรีส์ CP6x02-00xx, CP7x02-00xx |
| ด้านติดตั้งทางกายภาพ |
ด้านขวา |
| ประเภทปุ่มกด |
Siemens Signum แบบสี่เหลี่ยม (30 มม. x 30 มม.) |
| จำนวนปุ่มกด |
16 ปุ่ม |
| ปุ่มหยุดฉุกเฉิน |
ปุ่ม Siemens Signum 1 ปุ่ม (ต่อสายได้โดยตรง) |
| หน้าสัมผัสวงจรควบคุม |
เส้นทางที่ 1: 1 x หน้าสัมผัสปกติเปิด (NO) ผ่าน CP-Link หรือ USB
เส้นทางที่ 2: 1 x หน้าสัมผัสปกติเปิด (NO) ผ่านแถวเทอร์มินัลภายใน
|
| การส่งสัญญาณไฟ |
CP-Link หรือ USB เท่านั้น |
| สถานะวงจรชีวิต |
เฟสการให้บริการ |
| น้ำหนักจัดส่ง (คำนวณ) |
5.0 กก. |
การเชื่อมต่อและอินเทอร์เฟซ
| การเชื่อมต่อ / พอร์ต |
การกำหนดฟังก์ชัน / วงจร |
| การเชื่อมต่อบัส CP-Link / USB |
ส่งสถานะ 1 ของปุ่มกดทั้ง 16 ปุ่ม และจ่ายไฟให้หลอดไฟสัญญาณที่ทำงานอยู่ทั้งหมด |
| แถบขั้วต่อภายใน (แถว) |
ให้การเข้าถึงแบบเดินสายฮาร์ดไวร์ไปยังหน้าสัมผัส NO รองที่เป็นอิสระของปุ่มทั้ง 16 ปุ่ม |
| ขั้วต่อปุ่มหยุดฉุกเฉิน |
บล็อกการเชื่อมต่อแบบเดินสายฮาร์ดไวร์โดยตรง ซึ่งบายพาสบัส USB/CP-Link สำหรับการเชื่อมต่อวงจรความปลอดภัยทางกายภาพ |
ข้อมูลเชิงลึกทางวิศวกรรมจากประสบการณ์จริง
รุ่นทางเลือกและความเข้ากันได้
C9900-E845 ออกแบบมาสำหรับหน้าจอแนวทแยงขนาด 15 นิ้วภายในตระกูล CP6x02 และ CP7x02 รุ่นคลาสสิกโดยเฉพาะ เนื่องจากผลิตภัณฑ์นี้อยู่ในระยะให้บริการแล้ว โปรดตรวจสอบให้แน่ใจว่าค่าความคลาดเคลื่อนของระยะห่างทางกายภาพและแนวทางของขายึดบนแขนยึดตรงกับแผงรุ่นเก่า ตรวจสอบว่าไดรเวอร์ USB หรือ CP-Link ได้รับการอัปเดตในอิมเมจระบบของคุณแล้ว เพื่อให้มั่นใจว่าการส่งสถานะปุ่มจะดำเนินต่อเนื่อง
ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม
แม้ว่าปุ่มกดมาตรฐานทั้ง 16 ปุ่มจะใช้การเดินสายแบบหน้าสัมผัสคู่ซ้ำซ้อน แต่หลอดไฟสัญญาณ LED ในตัวสามารถสั่งงานได้ผ่านคำสั่งซอฟต์แวร์ทาง CP-Link หรือ USB เท่านั้น ซึ่งหมายความว่าหากบัสสื่อสารขัดข้อง หลอดไฟสัญญาณจะดับ แม้ว่าหน้าสัมผัสขั้วต่อแบบเดินสายฮาร์ดไวร์รองจะปิดอยู่จริงก็ตาม ออกแบบหน้าจอ HMI เสริมให้รองรับลูปป้อนกลับตามความเหมาะสม
เคล็ดลับการทดสอบเดินระบบและการเดินสาย
เมื่อเดินสายหน้าสัมผัสปกติเปิดรองโดยตรงเข้ากับแถวขั้วต่อ ให้ใช้สายควบคุมแบบมีชีลด์เพื่อป้องกัน EMI จากสายมอเตอร์ความถี่สูงหรือไดรฟ์ปรับความถี่ที่อยู่ใกล้เคียง ตรวจสอบให้แน่ใจว่าสายหยุดฉุกเฉินเชื่อมต่อรวมอยู่ในรีเลย์ตรวจสอบความปลอดภัยหรืออินพุตนิรภัยที่ผ่านการตรวจสอบแล้ว และทดสอบการทำงานเพื่อยืนยันว่าหน้าสัมผัสทางกายภาพเปิดได้อย่างน่าเชื่อถือขณะมีโหลด
แนวทางการติดตั้ง
คำเตือนสำคัญ: ก่อนเริ่มประกอบทางกลหรือเดินสายไฟ ให้ตัดพลังงานออกจาก Panel PC หรือแผงควบคุมโฮสต์โดยสมบูรณ์ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟภายนอกทั้งหมดที่เชื่อมต่อกับแถบขั้วต่อภายในถูกแยกออก เพื่อป้องกันไฟฟ้าช็อตหรือความเสียหายต่ออุปกรณ์จากแรงดันไฟฟ้าย้อนกลับตกค้าง
1
จัดแนวตัวเรือนส่วนต่อขยายปุ่มกดให้ตรงกับจุดยึดที่เจาะไว้ล่วงหน้าด้านขวาของแผงควบคุมโฮสต์ขนาด 15 นิ้ว
2
ยึดการเชื่อมต่อทางกลด้วยตัวยึดที่กำหนดแรงบิดซึ่งให้มา เพื่อรักษาความสมบูรณ์ของตู้และป้องกันฝุ่นหรือความชื้นแทรกซึม
3
เดินสายอินเทอร์เฟซสื่อสาร CP-Link หรือ USB ภายในโดยตรงไปยังพอร์ตบอร์ดเฉพาะของชุดควบคุมโฮสต์
4
ต่อแถวขั้วต่อปุ่มหยุดฉุกเฉินและแถวขั้วต่อรองด้วยสายไฟที่เข้าหางปลาอย่างถูกต้อง พร้อมตรวจสอบให้แน่ใจว่าสกรูขั้วต่อทั้งหมดขันด้วยแรงบิดตามข้อกำหนดของโรงงาน
