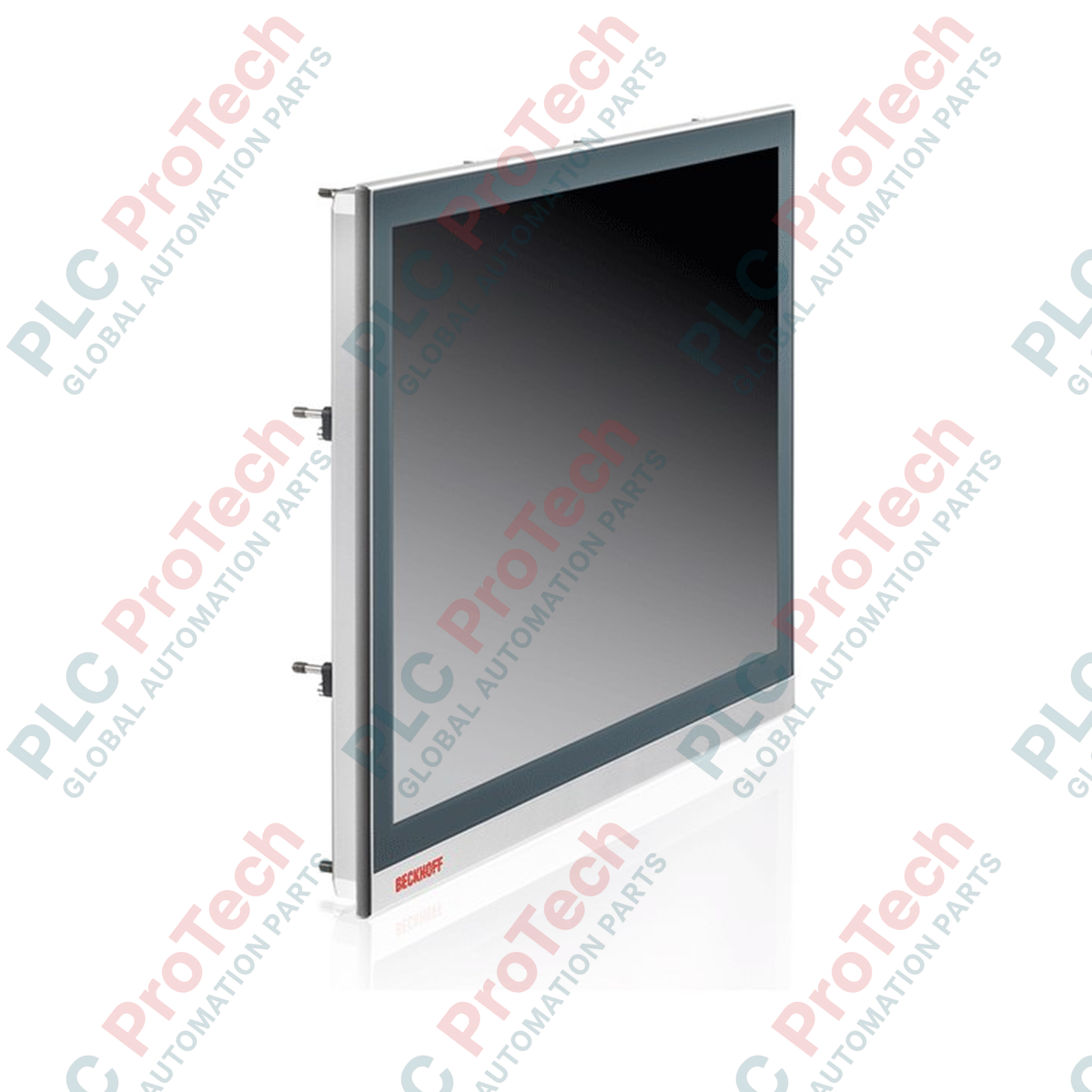

Beckhoff C9900-F948 อินเทอร์เฟซแผงควบคุมแบบมัลติทัชในตัว

SKU C9900-F948

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: C9900-F948
Country of origin:เยอรมนี
Product Type: อินเทอร์เฟซแผงควบคุม HMI
Payment: T/T, Western Union
Weight: 500g
Dimensions: 280 x 210 x 95 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ด้วยการผสานอินเทอร์เฟซผู้ปฏิบัติงานที่ราบรื่นเข้ากับการส่งสัญญาณระยะไกล Beckhoff C9900-F948 จึงเป็นตัวเลือกการเชื่อมต่อประสิทธิภาพสูงสำหรับแผงควบคุมมัลติทัชในอุตสาหกรรม โมดูลอินเทอร์เฟซนี้ใช้การแปลงชั้นกายภาพ DVI/USB Extended (DVI-E/USB-E 2.0) เพื่อขยายสัญญาณวิดีโอดิจิทัลและสัญญาณอุปกรณ์ต่อพ่วงได้ไกลถึง 50 เมตรจากพีซีอุตสาหกรรมโดยไม่ทำให้สัญญาณเสื่อมคุณภาพ ด้วยการใช้โครงสร้างพื้นฐานสายทองแดงคุณภาพสูง จึงสามารถติดตั้งจอแสดงผลความละเอียดสูงระยะไกลที่ด้านหน้าเครื่องได้โดยตรง ขณะที่จัดวางพีซีไว้อย่างปลอดภัยในตู้ควบคุมส่วนกลาง ช่วยให้การทำงานในอุตสาหกรรมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูงมีความเสถียร

คุณสมบัติเด่น

ช่วงสัญญาณขยาย: รองรับการเชื่อมต่อระยะไกลสูงสุด 50 เมตรระหว่างแผงควบคุมกับพีซีอุตสาหกรรม
รองรับวิดีโอมาตรฐาน: อินพุต DVI-E ในตัวรองรับอินเทอร์เฟซเอาต์พุต DVI มาตรฐานของพีซี
การส่งข้อมูล USB ความเร็วสูง: ชั้นโปรโตคอล USB-E 2.0 ส่งข้อมูลได้สูงสุด 480 Mbit/s
อินพุต/เอาต์พุตภายในเครื่องอย่างครบครัน: เชื่อมต่อโดยตรงกับหน้าจอสัมผัสแบบหลายนิ้วและพอร์ต USB ภายในเครื่องที่รวมมาให้
การป้องกันในอุตสาหกรรม: ระดับการป้องกันน้ำและฝุ่น IP65 ที่ด้านหน้า และ IP20 ที่ด้านหลัง เมื่อติดตั้งบนแผงอย่างถูกต้อง

การใช้งานในอุตสาหกรรม

สายการประกอบยานยนต์และเซลล์ทำงานหุ่นยนต์ที่ต้องใช้ HMI ระยะไกล
เครื่องจักรในอุตสาหกรรมอาหาร เครื่องดื่ม และบรรจุภัณฑ์ที่ต้องติดตั้งแผงด้านหน้าให้รองรับการล้างทำความสะอาด
ห้องควบคุมส่วนกลางในพื้นที่โรงงานที่มีหน่วยประมวลผลแยกส่วน
โรงงานแปรรูปน้ำมัน ก๊าซ และสารเคมีที่ใช้การแยกสภาพแวดล้อมทางกายภาพ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Beckhoff Automation
หมายเลขรุ่น	C9900-F948
ประเภทอุปกรณ์	แผงควบคุมมัลติทัชในตัวพร้อมอินเทอร์เฟซ DVI/USB Extended
ระยะสายเคเบิลสูงสุด	50 เมตร (DVI-E และ USB-E 2.0)
อินเทอร์เฟซอินพุต	1 x DVI-E, 1 x RJ45 (USB-E 2.0), 1 x USB 3.0 (การเชื่อมต่อพีซียาวสูงสุด 5 ม.)
อินเทอร์เฟซเอาต์พุตภายในเครื่อง	2 x USB 3.0 (จำกัดความเร็วไว้ที่ USB 2.0 เมื่อระยะห่างเกิน 3 ม.)
แรงดันไฟฟ้าจ่ายขณะทำงาน	24 V DC
อุณหภูมิขณะทำงาน	0 ถึง 55 องศาเซลเซียส
ระดับการป้องกัน	IP65 ด้านหน้า, IP20 ด้านหลัง
น้ำหนักจัดส่ง (คำนวณ)	3.0 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	280 x 210 x 95 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / พอร์ต	การกำหนดฟังก์ชัน
พอร์ตอินพุต DVI	การเชื่อมต่ออินพุตวิดีโอดิจิทัลจากโมดูลส่งสัญญาณของพีซีอุตสาหกรรม
พอร์ต RJ45 (USB-E 2.0)	รับสัญญาณส่วนขยาย USB ความเร็วสูงจาก IPC ผ่านสาย Cat.6A/Cat.7
USB 3.0 Type-A ในพื้นที่	การเชื่อมต่ออุปกรณ์ต่อพ่วงโดยตรงในพื้นที่ เช่น แป้นพิมพ์ แฟลชไดรฟ์ และเมาส์
ขั้วต่ออินพุตไฟ	ชุดขั้วต่อ 24 V DC แบบถอดได้สำหรับจ่ายไฟให้วงจรลอจิกของระบบ

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

อินเทอร์เฟซ DVI-E/USB-E ของ C9900-F948 เป็นส่วนขยายชั้นกายภาพแบบแอนะล็อกผ่านสายทองแดง ตรวจสอบให้แน่ใจว่า Industrial PC โฮสต์ติดตั้งการ์ดส่งสัญญาณที่เข้ากันได้ เช่น CU8801 หรือ C9900-U209 เพื่อขับสัญญาณได้อย่างถูกต้อง โปรดทราบว่าสถาปัตยกรรมนี้อิงตามสัญญาณทางกายภาพ และไม่รองรับอินเทอร์เฟซ CP-Link 4 แบบสายเดียวรุ่นใหม่ ซึ่งแปลงสัญญาณเป็นดิจิทัลและมัลติเพล็กซ์ผ่านชั้นโปรโตคอล PCIe

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อติดตั้ง C9900-F948 ที่ระยะใกล้ขีดจำกัดสูงสุด 50 เมตรหรือเท่ากับขีดจำกัดดังกล่าว ควรหลีกเลี่ยงสายแพตช์มาตรฐาน ผู้ใช้ต้องติดตั้งสาย STP (Shielded Twisted Pair) Cat.6A หรือ Cat.7 แบบมีชีลด์สองชั้นคุณภาพสูง แรงเคลื่อนไฟฟ้าสูงจากชุดขับความถี่แปรผัน (VFD) ที่อยู่ใกล้เคียงอาจรบกวนจังหวะการจับมือของ USB ส่งผลให้การเชื่อมต่ออินเทอร์เฟซสัมผัสขาดหายหรือการซิงโครไนซ์จอแสดงผลสูญเสียชั่วคราว

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อให้การทำงานมีเสถียรภาพ ต้องเชื่อมต่อสตัดสายดินเพื่อการทำงานของตัวเครื่องแผงจอแสดงผลกลับไปยังแผ่นกราวด์ของแผงควบคุมหลักด้วยแถบทองแดงอิมพีแดนซ์ต่ำ ตรวจสอบให้แน่ใจว่าชิลด์โลหะของ RJ45 ถูกย้ำเข้ากับโครงกราวด์อย่างถูกต้องที่ปลายทั้งสองด้านของสาย Cat.6A/Cat.7 เพื่อสร้างแนวทางการป้องกันสัญญาณรบกวนทางไฟฟ้าความถี่สูงอย่างต่อเนื่อง

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24 V DC ทั้งหมดที่จ่ายให้แผงควบคุมและ Industrial PC โฮสต์ถูกตัดไฟอย่างสมบูรณ์ก่อนเชื่อมต่อหรือถอดสายข้อมูลความถี่สูง การเสียบหรือถอดสาย DVI-E หรือ RJ45 ขณะมีโหลดอาจทำให้เกิดการคายประจุไฟฟ้าสถิต ซึ่งสร้างความเสียหายแก่ชุดชิปทรานซีฟเวอร์

1

ติดตั้งแผงควบคุมเข้ากับช่องเจาะของตู้ที่กำหนด แล้วใช้คันโยกล็อกแบบดึงออกในตัวเพื่อยึดตัวเครื่องและสร้างแรงกดซีล IP65 ที่ด้านหน้า

2

เชื่อมต่อสายดินเพื่อการทำงานเข้ากับสตัดกราวด์บนตัวเครื่องด้านหลังอย่างแน่นหนา

3

เดินสาย STP RJ45 และสายวิดีโอ DVI-E ผ่านรางสายเคเบิลเฉพาะที่มีฉนวนป้องกันสัญญาณรบกวน โดยแยกออกจากสายตัวนำไฟฟ้า

4

เสียบชุดขั้วต่อไฟ ตรวจสอบแรงดันและขั้วของไฟฟ้า 24 V DC แล้วเปิดเครื่องคอมพิวเตอร์โฮสต์ ตามด้วยคอนโซลจอแสดงผล

FAQ

C9900-F948 DVI-E/USB-E interface กับ CP-Link 4 แตกต่างกันอย่างไร

C9900-F948 ใช้สถาปัตยกรรมแบบสายคู่ (สาย DVI-E หนึ่งเส้นสำหรับวิดีโอ และสาย Cat.6A/7 หนึ่งเส้นสำหรับ USB-E 2.0 ระยะไกลสุด 50 เมตร) ส่วน CP-Link 4 เป็นเทคโนโลยีแบบสายเส้นเดียวที่ส่งวิดีโอ USB และไฟเลี้ยงผ่านสาย Cat.6A เส้นเดียว

ฉันสามารถใช้สายแพตช์ Cat5e มาตรฐานสำหรับการเชื่อมต่อ USB-E ได้หรือไม่

ไม่ได้ สาย Cat5e มาตรฐานแบบไม่มีชีลด์ไวต่อสัญญาณรบกวน EMI ในภาคอุตสาหกรรมและการลดทอนสัญญาณในระยะทางที่ไกล สาย STP คุณภาพสูงแบบมีชีลด์สองชั้น Cat.6A หรือ Cat.7 จำเป็นสำหรับการส่งข้อมูลที่ความเร็ว 480 Mbit/s ได้อย่างเสถียรในระยะไกลสุด 50 เมตร

เหตุใดพอร์ต USB 3.0 จึงถูกจำกัดความเร็วไว้ที่ USB 2.0 เมื่อระยะทางเกิน 3 เมตร

สัญญาณความเร็วสูงของ USB 3.0 ลดทอนลงอย่างรวดเร็วเมื่อส่งผ่านตัวกลางทองแดงมาตรฐาน เมื่อระยะทางมากกว่า 3 เมตร อินเทอร์เฟซจะเจรจาลดความเร็วอัตโนมัติลงเป็นมาตรฐาน USB 2.0 เพื่อรักษาเสถียรภาพของโปรโตคอลและความสมบูรณ์ของสัญญาณ

View all FAQs →
