คำอธิบาย

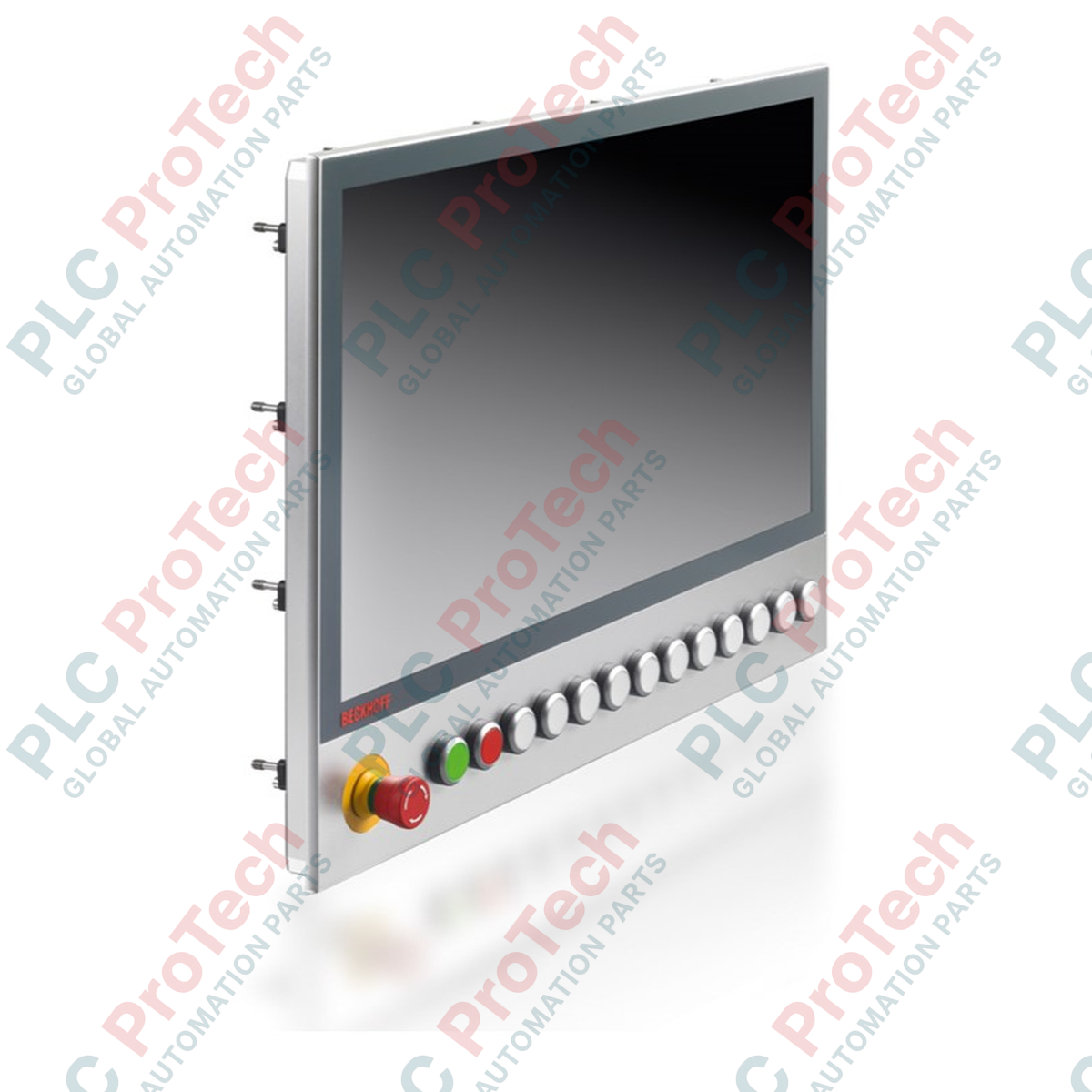

ออกแบบมาเพื่อขยายอินเทอร์เฟซควบคุมทางกายภาพของแผงมัลติทัช CP2xxx แบบติดตั้งในตัว Beckhoff C9900-G005 ส่วนขยายปุ่มกดนี้มอบการตอบสนองทางสัมผัสโดยตรงแก่ผู้ปฏิบัติงานใต้จอแสดงผลหลัก โมดูลส่วนขยายแนวนอนที่แข็งแรงนี้ผสานองค์ประกอบควบคุมทางกายภาพเข้ากับสถาปัตยกรรมการแสดงผลระดับเครื่องจักร เชื่อมโยงการควบคุมด้วยซอฟต์แวร์เข้ากับการสั่งงานทางกายภาพ ด้วยการผสานการเชื่อมต่อระบบความปลอดภัยแบบเดินสายถาวรเข้ากับตัวเลือกอินเทอร์เฟซ USB สมัยใหม่ โมดูลนี้จึงรองรับการผสานรวมระบบควบคุมที่ยืดหยุ่น พร้อมคงไว้ซึ่งความสมบูรณ์ด้านความปลอดภัยสำหรับระบบฉุกเฉินที่สำคัญ

อุปกรณ์นี้มาพร้อมส่วนประกอบที่ให้สัมผัสคุณภาพสูง ซึ่งออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีรอบการใช้งานสูง ช่วยให้ผู้ปฏิบัติงานสั่งงานได้อย่างน่าเชื่อถือโดยไม่ต้องละสายตาจากอินเทอร์เฟซจอแสดงผลหลัก ตัวเลือกป้ายแบบสอดเข้าช่องสำหรับฝาครอบปุ่มกดแต่ละปุ่มช่วยให้กำหนดเครื่องหมายเส้นทางควบคุมได้อย่างชัดเจนและปรับแต่งให้เหมาะกับการกำหนดค่าเครื่องจักรเฉพาะทาง

คุณสมบัติ

• ติดตั้งปุ่มกดทรงกลมขนาด 30 มม. รุ่น RAFI RAFIX 22FS+ ที่มีความน่าเชื่อถือสูง พร้อมไฟสัญญาณในตัว
• มีปุ่มหยุดฉุกเฉินที่มองเห็นได้ชัดเจนโดยเฉพาะ รุ่น RAFI RAFIX 22FS+ สำหรับการหยุดระบบเพื่อความปลอดภัย
• ออกแบบการสื่อสารแบบสองช่องทาง โดยใช้ทั้งอินเทอร์เฟซ USB โดยตรงและเทอร์มินัลสตริประดับฮาร์ดแวร์
• จัดวางในแนวนอนตามหลักสรีรศาสตร์ เพื่อให้จัดแนวทางกายภาพใต้แผงมัลติทัชหลักได้อย่างลงตัว
• ติดตั้งเคเบิลแกลนด์ M20 เพื่อการเดินสายที่เป็นระเบียบ ปลอดภัย และลดแรงดึง
• รองรับป้ายแบบสอดเข้าช่องที่ปรับแต่งได้สำหรับระบุข้อมูลบนฝาครอบปุ่มแต่ละปุ่ม

การใช้งาน

• แผงควบคุมเครื่องมือกลและเซลล์การผลิต
• สายการประกอบยานยนต์และเวิร์กเซลล์หุ่นยนต์
• ระบบควบคุมกระบวนการที่ต้องใช้ปุ่มหยุดฉุกเฉินทางกายภาพ
• สถานีแสดงผลสำหรับบรรจุภัณฑ์ การขนถ่ายวัสดุ และโลจิสติกส์

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อและอินเทอร์เฟซ

แนวทางการติดตั้ง

• ตรวจสอบให้แน่ใจว่าได้ตัดแยกแหล่งจ่ายไฟของระบบอย่างสมบูรณ์แล้ว ก่อนดำเนินการติดตั้งทางกลหรือเดินสายไฟ
• ติดตั้งชุดส่วนขยายโดยตรงใต้แผงมัลติทัช CP2xxx แบบติดตั้งในตัวที่กำหนด โดยตรวจสอบให้ปะเก็นแนบสนิทกับพื้นผิวติดตั้งเพื่อคงระดับการป้องกันการแทรกซึมตามที่กำหนด
• ต่อหน้าสัมผัสแบบตัดวงจรของปุ่มหยุดฉุกเฉินโดยตรงเข้ากับรีเลย์นิรภัย ตัวควบคุมนิรภัย หรือเทอร์มินัลสตริป Beckhoff TwinSAFE ที่ผ่านการรับรอง ห้ามเดินวงจรฉุกเฉินที่มีความสำคัญต่อความปลอดภัยผ่านบัส USB
• ขันเคเบิลแกลนด์ M20 ให้แน่นเพื่อยึดชุดสายเคเบิลขาเข้า ป้องกันแรงดึงที่เกิดกับจุดต่อสายไฟภายใน และรักษาการซีลป้องกันสภาพแวดล้อม
