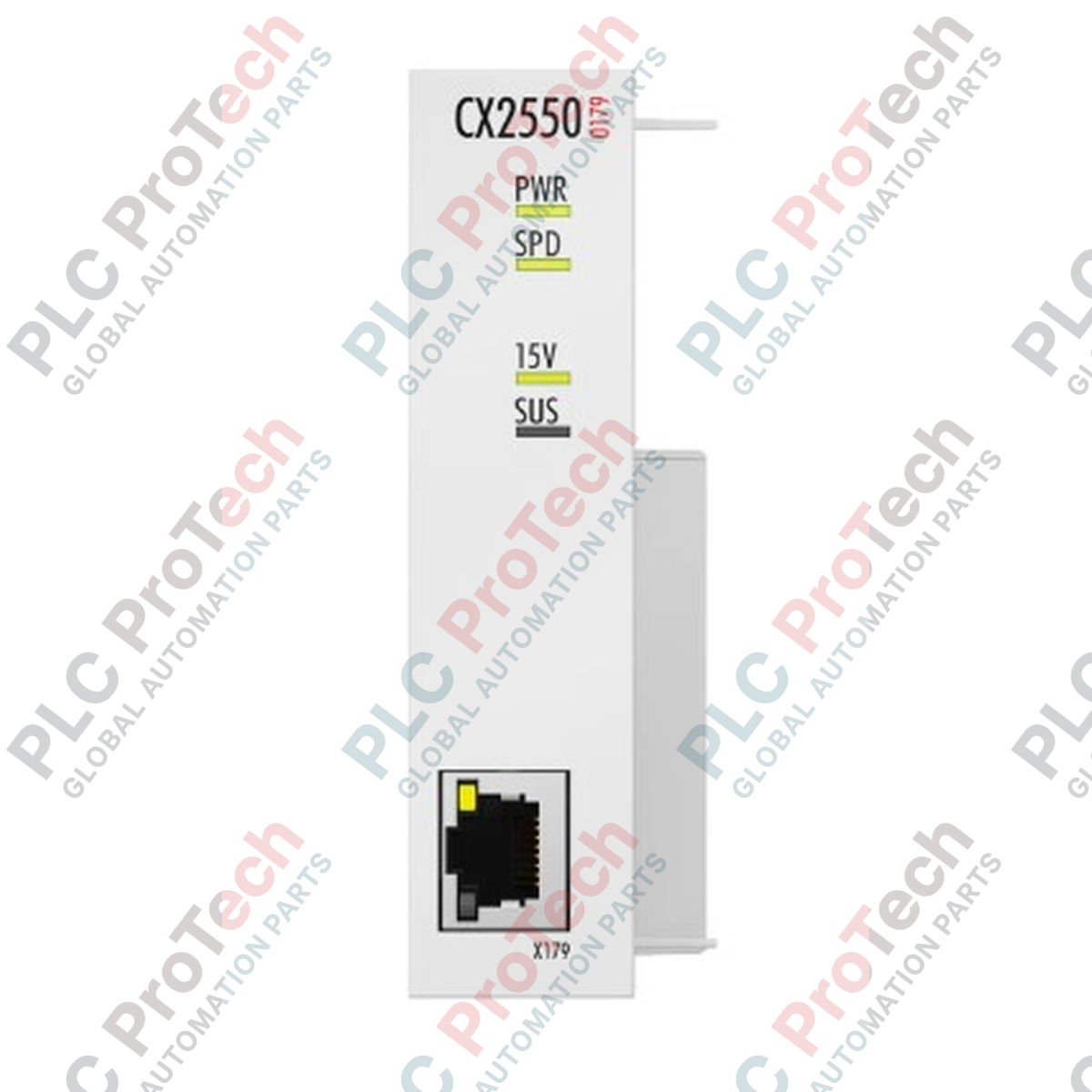

โมดูลตัวส่งสัญญาณขยาย USB ซีรีส์ CX2000 Beckhoff CX2550-0179

SKU CX2550-0179

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CX2550-0179
Origin เยอรมนี
Product Type: โมดูลขยาย USB
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 24 มม. x 99 มม. x 54.5 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ในฐานะโมดูลตัวส่งสัญญาณ USB ที่มีความน่าเชื่อถือสูง Beckhoff CX2550-0179ช่วยขยายระบบภายในเครื่องโดยตรงจากผลิตภัณฑ์ Embedded PC ซีรีส์ CX2000 อุปกรณ์นี้ส่งแพ็กเก็ตข้อมูลUSB 1.1ผ่านระยะทางยาวภายในพื้นที่โรงงาน ช่วยให้โปรเซสเซอร์ส่วนกลางเชื่อมต่อกับอินเทอร์เฟซผู้ปฏิบัติงานระยะไกล เช่น แผงควบคุมซีรีส์ CP69xx-xxxx-0000 ได้อย่างปลอดภัย ด้วยการใช้เทคโนโลยี USB Extended ที่เป็นกรรมสิทธิ์ จึงไม่จำเป็นต้องใช้ตัวทวนสัญญาณแบบแอ็กทีฟ พร้อมรักษาการสื่อสารแบบกำหนดเวลาได้แน่นอน

คุณสมบัติเด่น

เชื่อมต่อทางกายภาพและทางไฟฟ้าโดยตรงกับการเชื่อมต่อระบบด้านซ้ายของCX20xx Embedded PCs
ส่งสัญญาณUSB 1.1ได้ไกลสูงสุด50 เมตร
ใช้สายคู่บิดเกลียวแบบมีชีลด์ Cat.5Eมาตรฐานที่มีต้นทุนคุ้มค่าสำหรับการส่งสัญญาณทางกายภาพ
ติดตั้งช่องเชื่อมต่อ RJ45ในตัว ออกแบบมาเพื่อการยึดทางกลที่มั่นคงในแผงที่มีการสั่นสะเทือนสูง
ทำงานได้โดยไม่ต้องกำหนดค่า ด้วยการจ่ายไฟผ่านบัสระบบ จึงไม่ต้องเดินสายแหล่งจ่ายไฟภายนอก
LED วินิจฉัย 4 ดวง แสดงสถานะโดยตรงของ Power, Speed, +15 V และ Suspend

การใช้งาน

แผงแสดงผลแบบกระจายศูนย์ (CP69xx-xxxx-0000) ที่ติดตั้งบนแขนหมุนของเครื่องจักร
อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ระยะไกลที่ติดตั้งห่างจากตู้ไฟฟ้าที่มีสัญญาณรบกวนสูง
พอร์ตการกำหนดค่าและการวินิจฉัยอุปกรณ์ต่อพ่วงระยะไกลสำหรับสายการประกอบ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่า / รายละเอียด
ผู้ผลิต	Beckhoff Automation
หมายเลขรุ่น	CX2550-0179
ประเภทอินเทอร์เฟซ	ตัวส่งสัญญาณ USB Extended 1.1 จำนวน 1 ชุด
การเชื่อมต่อทางกายภาพ	ช่องเสียบ RJ45 แบบมีชีลด์
ระยะการส่งสัญญาณ	สูงสุด 50 ม. ผ่านสาย Cat.5E
แหล่งจ่ายไฟ	ผ่านบัสระบบ (จ่ายไฟผ่านโมดูลแหล่งจ่ายไฟ CX2100-0xxx)
การวินิจฉัยด้วย LED	1 x Power, 1 x Speed, 1 x +15 V, 1 x Suspend
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95% ไม่ควบแน่น
ระดับการป้องกัน	IP20
ขนาด (W x H x D)	24 มม. x 99 มม. x 54.5 มม.
น้ำหนักสุทธิ	190 g
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การปล่อย EMC	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

CX2550-0179 ออกแบบมาให้เป็นตัวส่งสัญญาณ USB 1.1 โดยเฉพาะ หากอุปกรณ์ต่อพ่วงเป้าหมายหรือ HMI ระยะไกลของคุณต้องการความเร็ว USB 2.0 (เช่น สำหรับอุปกรณ์จัดเก็บข้อมูลภายนอก การถ่ายโอนไฟล์ขนาดใหญ่ หรือแผงควบคุมแบบสัมผัสรุ่นใหม่ที่ต้องใช้แบนด์วิดท์ USB 2.0) ควรใช้ CX2550-0079 แทน โปรดทราบว่าโมดูลส่งสัญญาณต้องมีความสามารถตรงกับการ์ดรับสัญญาณที่ติดตั้งอยู่ในแผงควบคุมซีรีส์ CP69xx เสมอ

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อคำนวณการระบายความร้อนภายในตู้ไฟฟ้าขนาดกะทัดรัดที่ไม่มีการระบายอากาศ ให้รวมความร้อนที่โมดูลน้ำหนัก 190 g ปล่อยออกมาอย่างต่อเนื่องเข้ากับโมดูล CPU CX หลักด้วย เพื่อให้สัญญาณมีความสมบูรณ์สม่ำเสมอ หลีกเลี่ยงการเดินสายเชื่อมต่อ Cat.5E ขนานไปกับชุดขับมอเตอร์ไฟฟ้ากระแสสลับแรงดันสูง หรือสายจ่ายไฟให้คอนแทกเตอร์ขนาดใหญ่ แม้ยูนิตจะเป็นไปตามมาตรฐานภูมิคุ้มกันทางอุตสาหกรรม EN 61000-6-2 แต่สนามแม่เหล็กไฟฟ้าที่รุนแรงอาจทำให้แพ็กเก็ตสูญหายชั่วขณะ ส่งผลให้ไฟ LED 'Suspend' สลับสถานะ

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ใช้สาย STP (Shielded Twisted Pair) Cat.5E พร้อมหัวต่อ RJ45 ที่มีชีลด์โลหะเต็มรูปแบบเสมอ ตรวจสอบให้แน่ใจว่าชีลด์โลหะของสายสัมผัสโดยตรงกับปลอกครอบกราวด์ของช่องเสียบ RJ45 ทั้งบนโมดูลส่งสัญญาณ CX2550-0179 และยูนิตรับสัญญาณ หากเส้นทางการต่อลงกราวด์มีปัญหา การสะสมของไฟฟ้าสถิตอาจทำให้การสื่อสารหยุดชะงัก หรือต้องรีบูตตัวควบคุม CX20xx แบบ cold reboot

แนวทางการติดตั้ง

คำเตือนสำคัญ:

ห้ามติดตั้งหรือถอดโมดูลส่งสัญญาณ CX2550-0179 ขณะที่ระบบควบคุมส่วนกลางยังมีไฟเลี้ยงอยู่ ตรวจสอบให้แน่ใจว่าโมดูลแหล่งจ่ายไฟหลัก CX2100-0xxx ถูกตัดพลังงานจนหมด และรออย่างน้อย 30 วินาทีเพื่อให้ประจุคงค้างทั้งหมดคายประจุลงก่อนติดตั้งทางกล การไม่ปฏิบัติตามอาจทำให้อินเทอร์เฟซบัสระบบ PC/104 แบบหลายพินเสียหายอย่างถาวร

ตัดการจ่ายไฟทั้งหมดจากแผงควบคุมหลัก และตรวจสอบให้แน่ใจว่าระบบปลอดภัยต่อการสัมผัส

จัดแนวหมุดนำของ CX2550-0179 ให้ตรงกับคอนเน็กเตอร์ขยายด้านซ้ายของโมดูล CPU CX20xx

กดอุปกรณ์ทั้งสองเข้าหากันเบา ๆ จนกลไกล็อกคลิกเข้าที่สนิท เพื่อตรวจสอบว่าประกบกันแนบสนิทโดยไม่มีช่องว่าง

เสียบสายแพตช์ STP Cat.5E ที่มีชีลด์เข้ากับพอร์ต RJ45 จนกระทั่งล็อกเข้าที่ และตรวจสอบให้แน่ใจว่าตัวป้องกันแรงดึงของสายยึดแน่นหนา

จ่ายไฟให้โมดูลแหล่งจ่ายไฟอีกครั้ง ตรวจสอบว่าไฟ LED Power และไฟ LED วินิจฉัยติดสว่าง ซึ่งแสดงว่าการเริ่มต้นการสื่อสารกับแพลตฟอร์ม TwinCAT เสร็จสิ้น

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

CX2550-0179 รองรับระยะห่างของสายสูงสุดเท่าใด

โมดูลส่งสัญญาณ CX2550-0179 รองรับระยะส่งข้อมูลสูงสุด 50 เมตร เมื่อใช้สาย Ethernet ทองแดงแบบมีชีลด์ Cat.5E มาตรฐานคุณภาพสูงขึ้นไป

โมดูลนี้รองรับอุปกรณ์ USB 2.0 หรือ USB 3.0 หรือไม่

ไม่ โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับอัตราการรับส่งข้อมูลตามโปรโตคอล USB 1.1 เท่านั้น หากต้องการแบนด์วิดท์และความเร็วตามมาตรฐาน USB 2.0 ต้องใช้โมดูล CX2550-0079

CX2550-0179 จำเป็นต้องเดินสายแหล่งจ่ายไฟภายนอกโดยเฉพาะหรือไม่

ไม่ โมดูลนี้รับพลังงานโดยตรงจากบัสระบบภายในของตัวควบคุมโฮสต์ โดยดึงกระแสไฟเลี้ยงผ่านอินเทอร์เฟซการเชื่อมต่อในตัวของแหล่งจ่ายไฟ CX2100

ไฟ LED แสดงการวินิจฉัยที่แผงด้านหน้าของโมดูลมีความหมายอย่างไร

โมดูลนี้มีไฟ LED แสดงสถานะที่ทำงานอยู่สี่ดวง ได้แก่ 'Power' แสดงว่ามีแรงดันไฟฟ้าภายในโดยทั่วไป, 'Speed' แสดงว่ากำลังส่งข้อมูลอยู่, '+15 V' ยืนยันว่ามีการจ่ายแรงดันไฟฟ้าที่ถูกต้องให้กับวงจรอินเทอร์เฟซ และ 'Suspend' จะติดสว่างเมื่ออุปกรณ์ USB ที่เชื่อมต่อเข้าสู่โหมดสแตนด์บายประหยัดพลังงาน
