โมดูลปลั๊กอิน EtherCAT อินพุตดิจิทัล 16 ช่อง BECKHOFF EJ1809

ภาพรวมผลิตภัณฑ์

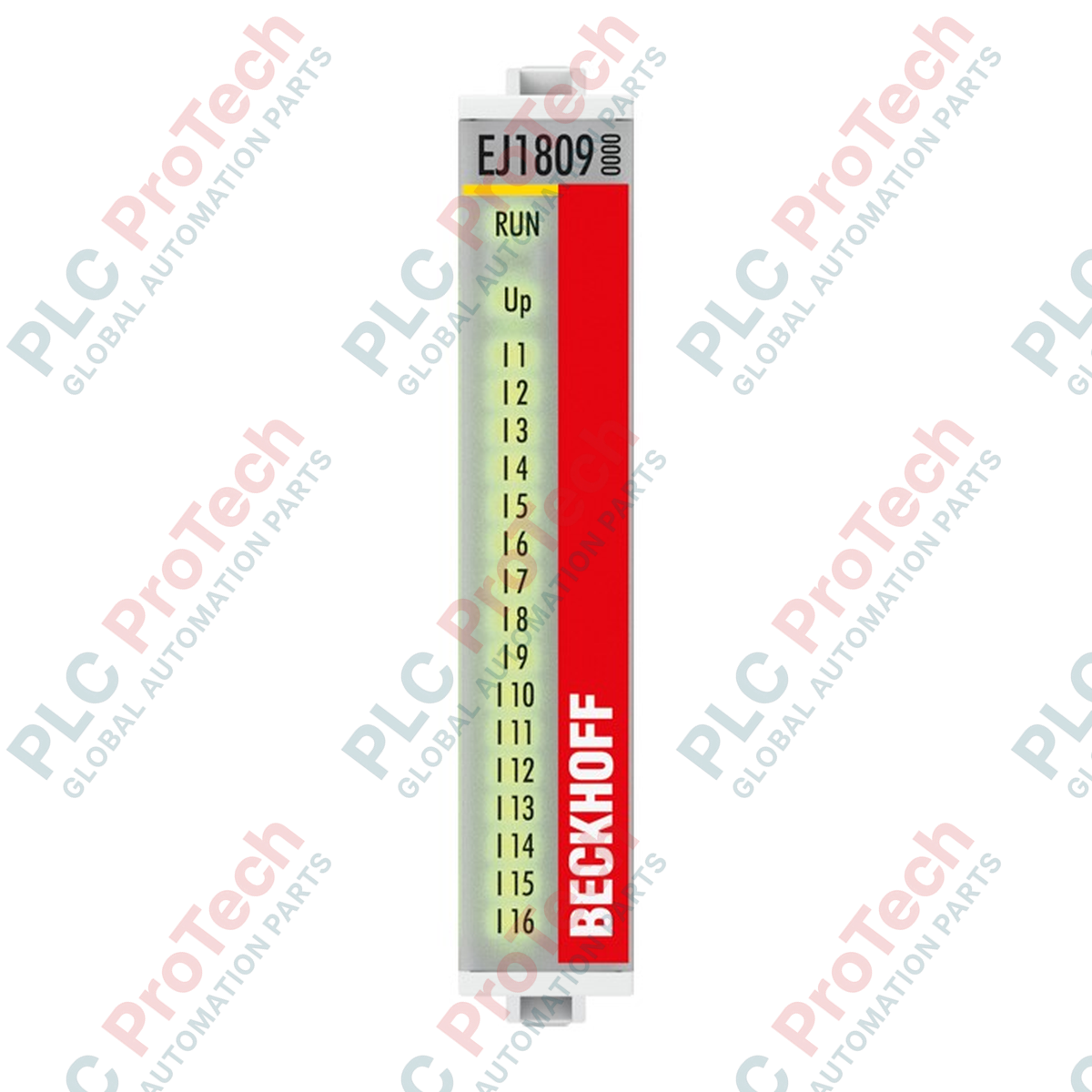

EJ1809 (EJ1809) เป็นโมดูลอินพุตดิจิทัล 16 ช่องสัญญาณความหนาแน่นสูง ซึ่งออกแบบมาเพื่อการผสานรวมเข้ากับระบบโมดูลแบบเสียบของ Beckhoff โดยเฉพาะ พัฒนาสำหรับการผลิตเครื่องจักรแบบอนุกรมปริมาณมาก ส่วนประกอบนี้เหมาะสำหรับสายการประกอบ ระบบอัตโนมัติด้านบรรจุภัณฑ์ และระบบขนถ่ายอัตโนมัติที่ให้ความสำคัญกับการประหยัดพื้นที่และการเดินสายที่คุ้มค่า ด้วยการรองรับการเชื่อมต่อโดยตรงกับแผงวงจร PCB เฉพาะสำหรับงาน EJ1809 จึงช่วยขจัดการเดินสายเข้าขั้วต่อแบบเดิม เร่งเวลาการประกอบตู้ควบคุมได้อย่างมาก และลดขนาดโดยรวมของเครื่องจักร ขณะเดียวกันยังคงการรับสัญญาณ 24 VDC ที่เชื่อถือได้

การกำหนดค่าทางเทคนิค

โมดูลนี้มีช่องอินพุตดิจิทัลอิสระ 16 ช่อง ตามมาตรฐาน EN 61131-2 Type 1/3 แต่ละช่องติดตั้งตัวกรองอินพุตขนาด 3.0 ms เพื่อระงับสัญญาณรบกวนความถี่สูงและสัญญาณรบกวนทางไฟฟ้าชั่วขณะที่พบได้ทั่วไปในสภาพแวดล้อมอุตสาหกรรม สถาปัตยกรรมของโมดูลมีการแยกทางไฟฟ้า 500 V ระหว่างศักย์ไฟฟ้าภาคสนามกับ E-bus เพื่อปกป้องโครงข่ายการสื่อสาร EtherCAT ด้วยการใช้พลังงานจาก E-bus ต่ำเพียง 80 mA EJ1809 จึงเหมาะสำหรับการผสานรวมในระบบหลายโมดูลขนาดกะทัดรัด ให้ประสิทธิภาพที่สม่ำเสมอโดยไม่ทำให้โครงสร้างจ่ายไฟภายในระบบทำงานเกินภาระ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

EJ1809 ติดตั้งภายในระบบอย่างไร

EJ1809 เป็นโมดูลแบบเสียบที่ออกแบบให้เชื่อมต่อโดยตรงกับแผงวงจร PCB สำหรับงานที่ออกแบบเฉพาะ ผ่านเฮดเดอร์พินในตัว แทนการติดตั้งบนราง DIN มาตรฐาน

โมดูลนี้ใช้งานร่วมกับเซนเซอร์ Type 3 ได้หรือไม่

ได้ อินพุตของ EJ1809 เป็นไปตามข้อกำหนด EN 61131-2 Type 1/3 จึงรองรับสวิตช์และเซนเซอร์ตรวจจับระยะใกล้ 24 VDC มาตรฐานสำหรับงานอุตสาหกรรมได้หลากหลายประเภท

ตัวกรองขนาด 3 ms มีประโยชน์อย่างไร

ตัวกรองอินพุตขนาด 3 ms ช่วยป้องกันการเด้งของหน้าสัมผัสและสัญญาณรบกวนทางไฟฟ้าได้อย่างมีประสิทธิภาพ ลดการทริกเกอร์สัญญาณผิดพลาดในงานระบบอัตโนมัติมาตรฐาน

สามารถใช้โมดูล EJ1809 หลายโมดูลในระบบเดียวได้หรือไม่

ได้ โปรโตคอล EtherCAT รองรับการต่อโมดูลตระกูล EJ หลายโมดูลแบบต่อเนื่อง เพื่อเพิ่มจำนวน I/O รวมให้สอดคล้องกับข้อกำหนดของสถาปัตยกรรมเครื่องจักร

แนวทางการติดตั้งและการใช้งาน

• การผสานรวมกับการออกแบบ PCB: เมื่อออกแบบ PCB พาหะ ควรเดินลายสัญญาณโดยเว้นระยะห่างจากวงจรกำลังสูงอย่างเพียงพอ เพื่อลดการรบกวนข้ามช่องสัญญาณ ปฏิบัติตามเอกสารระบุแพตเทิร์นการวางอุปกรณ์เฉพาะที่ผู้ผลิตจัดเตรียมไว้ เพื่อให้เฮดเดอร์แบบเสียบเชื่อมต่อทางไฟฟ้าและทางกลได้อย่างแน่นหนา

• การจัดการความร้อน: แม้ตัวโมดูลจะมีน้ำหนักเพียง 30 กรัมและมีขนาดกะทัดรัด ควรตรวจสอบให้แน่ใจว่าตัวเครื่องที่บรรจุ PCB สำหรับงานมีการไหลเวียนอากาศอย่างเพียงพอ โมดูลรองรับการทำงานอย่างต่อเนื่องที่อุณหภูมิแวดล้อมสูงสุด 60 องศาเซลเซียส โดยต้องจัดการความร้อนจากส่วนประกอบกำลังสูงที่อยู่ใกล้เคียงอย่างเหมาะสมผ่านการจัดวางเลย์เอาต์ของ PCB

• ความปลอดภัยและการจับถือ: ใช้ขั้นตอนการจับถือที่ป้องกันไฟฟ้าสถิต (ESD) เมื่อติดตั้งโมดูลเข้ากับบอร์ดพาหะ เพื่อป้องกันความเสียหายต่อวงจรสื่อสาร E-bus เมื่อติดตั้งแล้ว ให้ตรวจสอบว่าโมดูลเข้าที่จนสุด เพื่อให้ทั้ง 16 ช่องสัญญาณมีการสัมผัสที่ถูกต้อง
