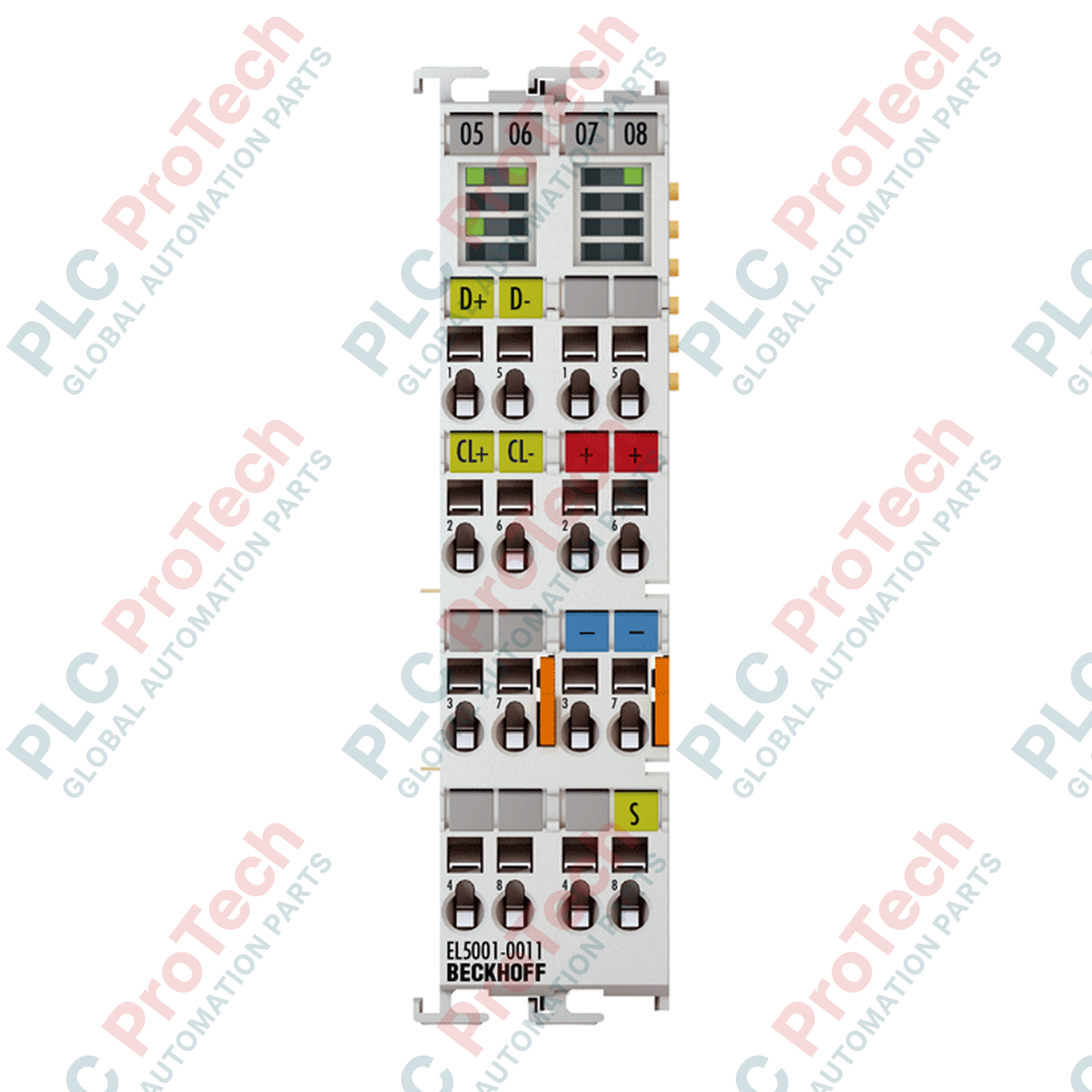

เบคฮอฟฟ์ EL5001-0011 ขั้วต่อ EtherCAT

SKU EL5001-0011

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL5001-0011
Origin เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 2.0 kg
Dimensions: 24 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF EL5001-0011 เป็นเทอร์มินัลตรวจสอบอินเทอร์เฟซอนุกรมแบบซิงโครนัส (SSI) 1 ช่องสัญญาณ ซึ่งออกแบบมาสำหรับดักรับและวิเคราะห์สัญญาณเอ็นโค้ดเดอร์ SSI แบบพาสซีฟ เทอร์มินัลนี้ทำหน้าที่เป็นอินเทอร์เฟซสำหรับรับฟังโดยไม่รบกวน โดยตรวจสอบการสื่อสารระหว่างคอนโทรลเลอร์มาสเตอร์ภายนอกกับเอ็นโค้ดเดอร์ SSI โดยไม่ขับสัญญาณหรือรบกวนเส้นสัญญาณนาฬิกา จึงเหมาะอย่างยิ่งสำหรับการตรวจสอบเพื่อการวินิจฉัย ระบบฟีดแบ็กสำรอง และการยืนยันตำแหน่งซ้ำซ้อน

ภายในระบบเทอร์มินัล EtherCAT แบบโมดูลาร์ BECKHOFF EL5001-0011 รับสัญญาณนาฬิกาและข้อมูล RS422 แบบดิฟเฟอเรนเชียลจากเส้นทางเอ็นโค้ดเดอร์ โดยมีการแยกทางไฟฟ้าระหว่างวงจรภายใน E-bus และอิเล็กทรอนิกส์ฝั่งภาคสนาม เพื่อรักษาความสมบูรณ์ของสัญญาณในระดับสูง การผสานรวม Distributed Clocks (DC) ช่วยให้ข้อมูลตำแหน่งที่บันทึกไว้ซิงโครไนซ์กับกระบวนการเครือข่ายอื่น ๆ ภายในสภาพแวดล้อม TwinCAT ได้อย่างแม่นยำ

คุณสมบัติ

อินเทอร์เฟซตรวจสอบ SSI แบบพาสซีฟช่องสัญญาณเดียวที่รับฟังโดยไม่สร้างเอาต์พุตนาฬิกาแบบแอกทีฟ
เข้ากันได้กับสัญญาณอินพุต RS422 แบบดิฟเฟอเรนเชียลสำหรับทั้งเส้นทางนาฬิกาและข้อมูล
รองรับอัตราการถ่ายโอนข้อมูลแบบปรับเปลี่ยนได้สูงสุด 1 MHz โดยมีอัตราเริ่มต้น 250 kHz
กำหนดความยาวเฟรมข้อมูลได้สูงสุด 32 บิต โดยมีความยาวเวิร์ดเริ่มต้น 24 บิต
รองรับ Distributed Clocks (DC) ในตัวสำหรับการซิงโครไนซ์ที่ประทับเวลาอย่างแม่นยำสูง
ฟังก์ชันวินิจฉัย รวมถึงบิตไฟฟ้าขัดข้องที่เปิดใช้งานได้สำหรับติดตามสถานะแบบเรียลไทม์
การแยกทางไฟฟ้าในตัว 500 V ระหว่าง E-bus และศักย์ไฟฟ้าภาคสนาม

การใช้งาน

การติดตามค่าตำแหน่งสัมบูรณ์แบบพาสซีฟจากระบบเอ็นโค้ดเดอร์ที่มีอยู่
การตรวจสอบและยืนยันฟีดแบ็กสำรองในลูปกำหนดตำแหน่งที่เกี่ยวข้องกับความปลอดภัย
การรับข้อมูลสำรองโดยไม่ทำให้เกิดโหลดหรือทำให้สัญญาณนาฬิกาจากไดรเวอร์เดิมเสื่อมลง
การตรวจสอบตำแหน่งเครื่องจักรอุตสาหกรรมในกรณีที่ไม่สามารถแก้ไขอินเทอร์เฟซของตัวควบคุมหลักได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่น	EL5001-0011
ประเภทผลิตภัณฑ์	เทอร์มินัล EtherCAT
จำนวนช่องสัญญาณ	1
เทคโนโลยี	อินเทอร์เฟซมอนิเตอร์ SSI
การเชื่อมต่อเอ็นโคเดอร์	D+, D-, Cl+, Cl-
อินพุตสัญญาณ (ข้อมูล)	สัญญาณดิฟเฟอเรนเชียล (RS422)
เอาต์พุตสัญญาณ (พัลส์)	สัญญาณดิฟเฟอเรนเชียล (RS422)
อัตราการถ่ายโอนข้อมูล	แปรผันได้สูงสุด 1 MHz (ค่าเริ่มต้น 250 kHz)
ความยาวคำอินพุตอนุกรม	แปรผันได้สูงสุด 32 บิต (ค่าเริ่มต้น 24 บิต)
ทิศทางข้อมูล	อ่านอย่างเดียว
การใช้กระแสไฟฟ้า (E-bus)	โดยทั่วไป 130 mA
การใช้กระแสไฟฟ้า (หน้าสัมผัสไฟฟ้า)	โดยทั่วไป 20 mA + โหลด
แรงดันไฟฟ้าในการทำงานของเอ็นโคเดอร์	24 V DC (สร้างจากหน้าสัมผัสไฟฟ้า)
แหล่งจ่ายไฟ	24 V DC ผ่านหน้าสัมผัสไฟฟ้า
การแยกทางไฟฟ้า	500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม)
Distributed Clocks (DC)	ใช่
ระดับการป้องกัน IP	IP20
อุณหภูมิขณะทำงาน	-25 ถึง +60 degC
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 degC
ความชื้นสัมพัทธ์	95% ไม่ควบแน่น
เครื่องหมาย Ex	II 3 G Ex nA IIC T4 Gc
ขนาด (กว้าง x สูง x ลึก)	24 มม. x 100 มม. x 68 มม.

การเชื่อมต่อ / อินเทอร์เฟซ

จุดต่อเทอร์มินัล	ฟังก์ชัน
Cl+	อินพุตนาฬิกา + (RS422)
Cl-	อินพุตนาฬิกา - (RS422)
D+	อินพุตข้อมูล + (RS422)
D-	อินพุตข้อมูล - (RS422)

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟฟ้าทั้งหมดไปยังรางติดตั้งและอุปกรณ์โดยรอบถูกตัดไฟโดยสมบูรณ์ก่อนเริ่มงาน
ตรวจสอบตัวเรือนเทอร์มินัลว่ามีความเสียหายทางกายภาพจากการขนส่งหรือการจับถือหรือไม่
ติดตั้งเทอร์มินัลเข้ากับราง DIN ขนาด 35 มม. อย่างแน่นหนา (ตามมาตรฐาน EN 60715) โดยกดให้เข้าที่จนกระทั่งตัวล็อกทำงาน
ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อทางกลและทางไฟฟ้าด้านข้างกับเทอร์มินัล EtherCAT ที่อยู่ติดกันอย่างถูกต้องผ่านช่องคู่และจุดเชื่อมต่อแบบมีคีย์
เดินสายเชื่อมต่อสัญญาณนาฬิกาและข้อมูลแบบดิฟเฟอเรนเชียลโดยใช้สายคู่บิดเกลียวมีชีลด์ที่เหมาะสำหรับสัญญาณ RS422 เพื่อลด EMI
เชื่อมต่อหน้าสัมผัสไฟฟ้าเข้ากับแหล่งจ่ายไฟภาคสนาม 24 V DC ที่ผ่านการตรวจสอบแล้ว
จ่ายไฟให้ระบบอีกครั้ง และตรวจสอบสถานะการทำงานโดยใช้ไฟ LED วินิจฉัยที่ติดตั้งอยู่บนด้านหน้าของโมดูล
