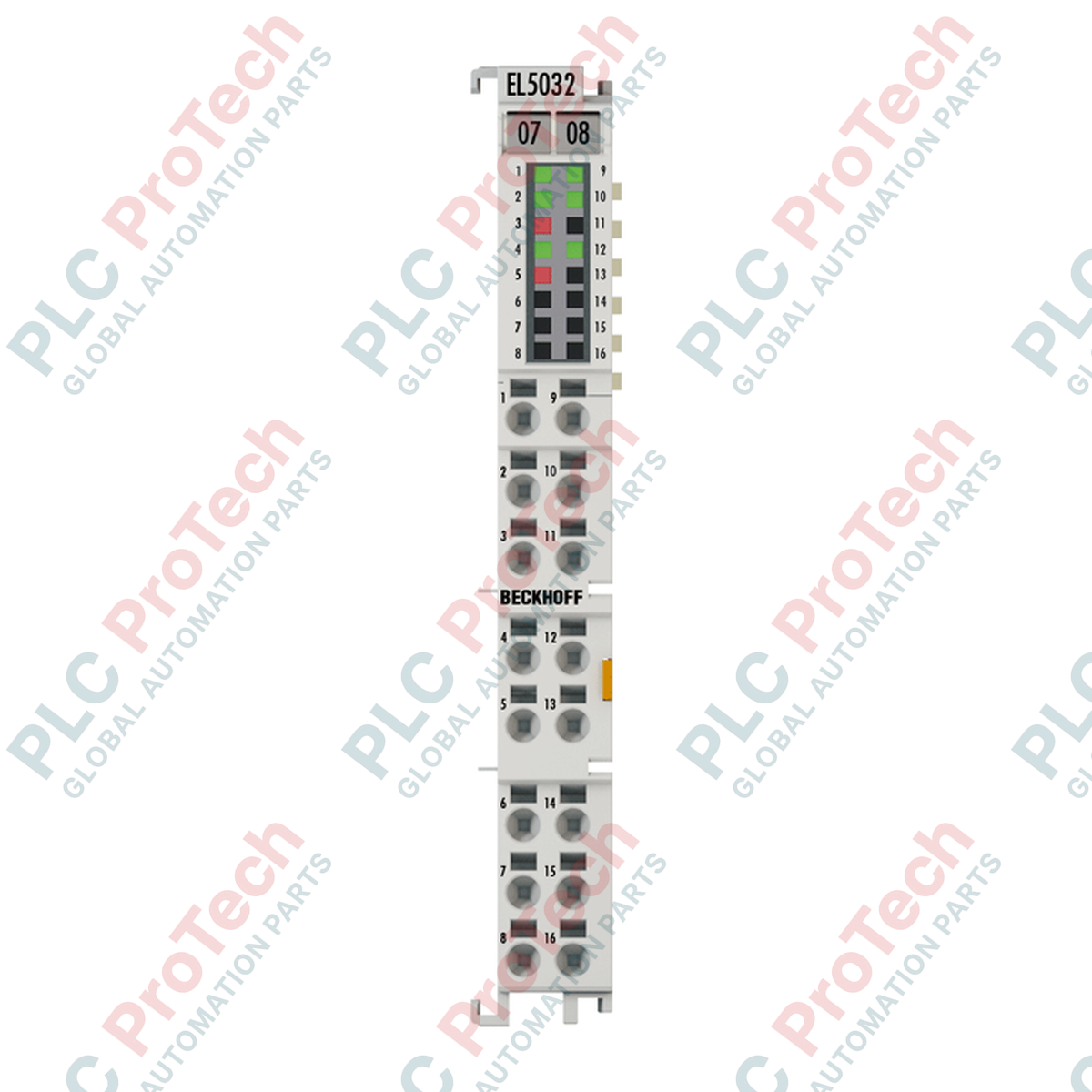

Beckhoff EL5032 อินเทอร์เฟซเอ็นโค้ดเดอร์ EnDat 2.2 แบบ 2 ช่อง EtherCAT Terminal

SKU EL5032

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL5032
Origin เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 0.05 kg
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Beckhoff EL5032 ออกแบบมาสำหรับการใช้งานควบคุมการเคลื่อนไหวความแม่นยำสูง เป็นอินเทอร์เฟซเอ็นโคเดอร์ 2 ช่องสัญญาณที่ช่วยให้เชื่อมต่อเอ็นโคเดอร์ EnDat 2.2 เข้ากับระบบ EtherCAT Terminal ได้โดยตรง เทอร์มินัลความหนาแน่นสูง (HD) นี้รองรับการส่งค่าตำแหน่ง พารามิเตอร์ และข้อมูลการวินิจฉัยแบบสองทิศทางระหว่างคอนโทรลเลอร์กับระบบป้อนกลับ ด้วยการใช้อินเทอร์เฟซ EnDat 2.2 โมดูลจึงรองรับการติดตามตำแหน่งความละเอียดสูงสุด 48 บิต พร้อมการชดเชยความยาวสายเคเบิลในตัวสูงสุด 100 เมตร

EL5032 มีแรงดันไฟฟ้าสำหรับการทำงานของเอ็นโคเดอร์ที่เลือกได้และฟังก์ชันการวินิจฉัยขั้นสูง ซึ่งรวมถึงความสามารถในการอ่านค่าอุณหภูมิของเอ็นโคเดอร์และจัดเก็บค่าการเลื่อนออฟเซ็ตศูนย์ ตัวเรือนขนาดกะทัดรัด 12 มม. ผสานรวม LED สัญญาณเพื่อการตรวจสอบสถานะที่ชัดเจน จึงเป็นตัวเลือกที่มีประสิทธิภาพสำหรับตู้ควบคุมที่มีพื้นที่จำกัดและต้องการสัญญาณป้อนกลับแบบหลายแกนที่ซิงโครไนซ์

คุณสมบัติ

อินเทอร์เฟซแบบสองช่องสัญญาณที่ออกแบบมาสำหรับเอ็นโคเดอร์ EnDat 2.2 (รหัสสั่งซื้อ Endat22)
เลือกแรงดันไฟฟ้าสำหรับการทำงานของเอ็นโคเดอร์ได้ที่ 5 V DC หรือ 9 V DC โดยมีกระแสรวมรองรับ 0.5 A ซึ่งสร้างจากขั้วจ่ายไฟ 24 V DC
รองรับ Distributed Clocks (DC) สำหรับการซิงโครไนซ์อย่างแม่นยำภายในเครือข่าย EtherCAT
ความสามารถด้านการวินิจฉัยขั้นสูง รวมถึงการอ่านป้ายข้อมูลอิเล็กทรอนิกส์ การจัดเก็บค่าการเลื่อนออฟเซ็ตศูนย์ และการตรวจสอบอุณหภูมิของเอ็นโคเดอร์
การออกแบบตัวเรือนความหนาแน่นสูง (HD) พร้อม LED สัญญาณในตัวสำหรับแสดงสถานะ
การแยกทางไฟฟ้า 500 V ระหว่าง E-bus และศักย์ไฟฟ้าภาคสนาม

การใช้งาน

การตัดเฉือน CNC ความแม่นยำสูงและงานโลหะ
ระบบหุ่นยนต์และระบบประกอบอัตโนมัติ
อุปกรณ์ผลิตเซมิคอนดักเตอร์
เครื่องจักรบรรจุภัณฑ์และการพิมพ์ที่ต้องการการควบคุมหลายแกนแบบซิงโครไนซ์

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
หมายเลขชิ้นส่วน/รุ่น	EL5032
เทคโนโลยี	อินเทอร์เฟซ EnDat 2.2 (ชื่อเรียกในการสั่งซื้อ Endat22)
จำนวนช่องสัญญาณ	2
การเชื่อมต่อเอ็นโคเดอร์	D+, D-, C+, C-
แรงดันไฟฟ้าในการทำงานของเอ็นโคเดอร์	เลือกได้ 5 V DC หรือ 9 V DC กระแสรวม 0.5 A (สร้างจากหน้าสัมผัสไฟฟ้า 24 V DC)
แรงดันไฟเลี้ยงอิเล็กทรอนิกส์	24 V DC (ผ่านหน้าสัมผัสไฟฟ้า)
ความละเอียด	ตำแหน่งสูงสุด 48 บิต
การใช้กระแสไฟฟ้าของหน้าสัมผัสไฟฟ้า	โดยทั่วไป 150 mA + โหลด
การใช้กระแสไฟฟ้าของ E-Bus	โดยทั่วไป 120 mA
นาฬิกาแบบกระจาย	ใช่
การแยกทางไฟฟ้า	500 V (ศักย์ E-bus/สนาม)
อุณหภูมิในการทำงาน	0 ถึง +55 degC
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 degC
ความชื้นสัมพัทธ์	95% ไม่มีการควบแน่น
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การปล่อยคลื่นรบกวนทางแม่เหล็กไฟฟ้า	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
ระดับการป้องกัน	IP20
ตำแหน่งการติดตั้ง	ปรับได้
วัสดุตัวเครื่อง	โพลีคาร์บอเนต
ขนาด (W x สูง x ลึก)	12 มม. x 100 มม. x 68 มม.
น้ำหนัก	ประมาณ 50 กรัม

การเชื่อมต่อและอินเทอร์เฟซ

พารามิเตอร์การเชื่อมต่อ	ข้อมูลจำเพาะ
ตัวนำแบบแกนเดี่ยว (e)	0.08 ถึง 1.5 มม.² (AWG 28 ถึง 16)
ตัวนำแบบตีเกลียว (st)	0.25 ถึง 1.5 มม.² (AWG 22 ถึง 16)
ตัวนำแบบอ่อนพร้อมปลอกหางปลา (f)	0.14 ถึง 0.75 มม.² (AWG 26 ถึง 19)
ความยาวการปอกสาย	8 ถึง 9 มม.
วิธีการเชื่อมต่อ	การกดสปริงด้วยไขควง
กระแสโหลดของหน้าสัมผัสไฟฟ้า	สูงสุด 10 A

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งบนราง DIN มาตรฐานขนาด 35 มม. (เป็นไปตาม EN 60715) พร้อมตัวล็อกในตัว
การติดตั้งแบบเรียงชิดกัน: ยึดขั้วต่อเข้าด้วยกันโดยใช้ระบบเชื่อมต่อแบบช่องคู่และเดือย
การเดินสาย: ใช้ไขควงกดขั้วต่อแบบสปริง ตรวจสอบให้แน่ใจว่าสายไฟแบบแกนเดี่ยว แบบตีเกลียว หรือแบบเข้าปลอกหางปลา มีหน้าตัดตรงตามที่กำหนด
หน้าสัมผัสไฟฟ้า: ตรวจสอบให้แน่ใจว่ากระแสโหลดบนหน้าสัมผัสไฟฟ้าไม่เกินค่าพิกัดสูงสุด 10 A

การปฏิบัติตามข้อกำหนดและการรับรอง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

อินเทอร์เฟซเอ็นโคเดอร์ใดที่ Beckhoff EL5032 รองรับ

Beckhoff EL5032 รองรับอินเทอร์เฟซเอ็นโคเดอร์แบบสองทิศทาง EnDat 2.2 ได้สูงสุด 2 ช่องสัญญาณ

EL5032 รองรับความละเอียดสูงสุดเท่าใด

เทอร์มินัลนี้รองรับความละเอียดตำแหน่งสูงสุด 48 บิต

แรงดันไฟฟ้าในการทำงานของเอ็นโคเดอร์สำหรับ EL5032 มีค่าใดให้เลือกบ้าง

สามารถกำหนดค่าแรงดันไฟฟ้าในการทำงานของเอ็นโคเดอร์เป็น 5 V DC หรือ 9 V DC โดยมีความสามารถในการจ่ายกระแสรวม 0.5 A ซึ่งสร้างจากหน้าสัมผัสจ่ายไฟ 24 V DC
