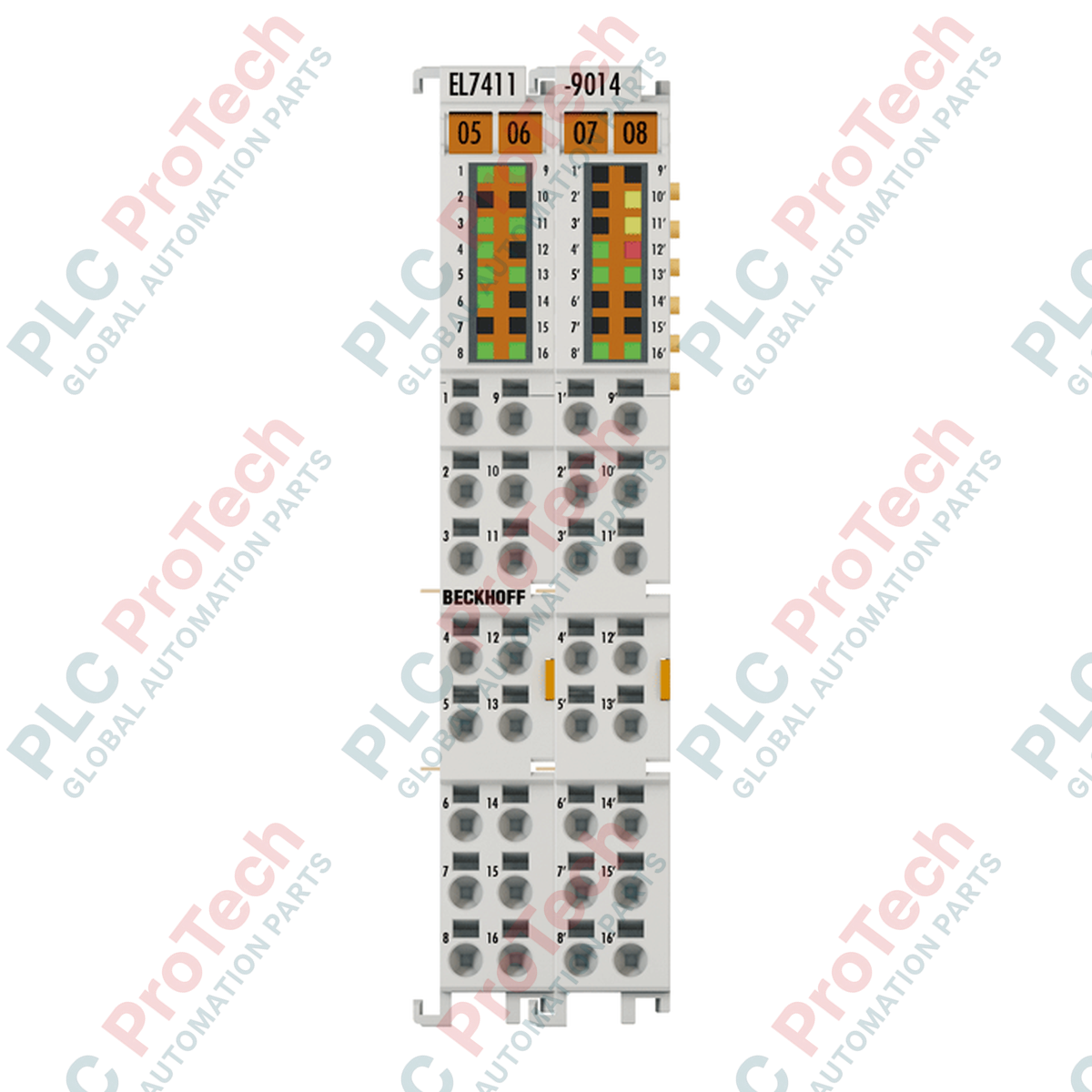

อินเทอร์เฟซมอเตอร์ BLDC EtherCAT Terminal BECKHOFF EL7411-9014

SKU EL7411-9014

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL7411-9014
Origin เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 0.095 kg
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ระบบควบคุมการเคลื่อนไหวทางอุตสาหกรรมแบบกระจายศูนย์ที่ต้องการความสามารถของไดรฟ์ขนาดกะทัดรัดเป็นพิเศษ ต้องอาศัยขั้วต่อ EtherCAT Beckhoff EL7411-9014 อินเทอร์เฟซมอเตอร์ BLDC ความหนาแน่นสูงนี้จ่ายกระแสเอาต์พุตต่อเนื่องสูงสุด 4.5 A ที่ 48 V DC ภายในตัวเครื่องบางขนาด 12 มม. โมดูลนี้ได้รับการออกแบบพร้อมฟังก์ชันความปลอดภัยในตัว รองรับการกำหนดค่า Safe Torque Off (STO) และ Safe Stop 1 (SS1) จึงเหมาะอย่างยิ่งสำหรับสถาปัตยกรรมควบคุมการเคลื่อนไหวที่มีความสำคัญต่อความปลอดภัย

โมดูลนี้มีอินเทอร์เฟซป้อนกลับที่ครอบคลุม รองรับเอ็นโค้ดเดอร์แบบเพิ่มค่าและเซนเซอร์ฮอลล์ ช่วยให้ควบคุมมอเตอร์กระแสตรงไร้แปรงถ่านแบบวงปิดได้อย่างมีประสิทธิภาพสูง การซิงโครไนซ์แบบเรียลไทม์ผ่านนาฬิกาแบบกระจาย (DC) ช่วยให้ผสานการทำงานกับระบบ Beckhoff TwinCAT ได้ เพื่อเพิ่มประสิทธิภาพ สามารถติดตั้งขั้วต่อนี้ร่วมกับตลับพัดลม ZB8610 เสริมได้ ซึ่งช่วยขยายขอบเขตการทำงานด้านความร้อนและความจุกระแสต่อเนื่อง เพื่อรองรับความต้องการโหลดสูงสุดที่เข้มข้น

คุณสมบัติ

การออกแบบไดรฟ์ความหนาแน่นสูง: ไดรเวอร์มอเตอร์ BLDC แบบช่องสัญญาณเดียวในรูปแบบขั้วต่อ EtherCAT มาตรฐานขนาด 12 มม.
ความปลอดภัยในตัว: รองรับฟังก์ชัน Safe Torque Off (STO) และ Safe Stop 1 (SS1) ที่ใช้งานด้วยฮาร์ดแวร์
ประสิทธิภาพที่ปรับขยายได้: สามารถเพิ่มความจุกระแสจาก 4.5 A เป็นสูงสุด 8.0 A ได้ด้วยอุปกรณ์เสริมพัดลม ZB8610
การป้อนกลับแบบวงปิด: รองรับเอ็นโค้ดเดอร์แบบเพิ่มค่าและอินพุตเซนเซอร์ฮอลล์ 3 ช่องในตัว เพื่อการสับเปลี่ยนเฟสที่แม่นยำ
นาฬิกาแบบกระจาย: การทำงานของ EtherCAT ที่ซิงโครไนซ์อย่างสมบูรณ์สำหรับงานควบคุมการเคลื่อนไหวความแม่นยำสูง
การวินิจฉัยสถานะ LED: การวินิจฉัยสัญญาณบนอุปกรณ์อย่างครอบคลุมสำหรับแรงดันไฟเลี้ยง การทำงาน และสถานะข้อผิดพลาด

การใช้งาน

เครื่องจักรบรรจุภัณฑ์และสถานีติดฉลากอัตโนมัติ
อุปกรณ์การผลิตเซมิคอนดักเตอร์และการจัดการเวเฟอร์
ชุดหยิบและวาง รวมถึงระบบคัดแยกความเร็วสูง
รถนำทางอัตโนมัติ (AGV) ที่ใช้พลังงานจากแบตเตอรี่
ระบบควบคุมสายพานลำเลียงและตัวแยกในระบบโลจิสติกส์ภายในโรงงาน

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff Automation
หมายเลขชิ้นส่วน / รุ่น	EL7411-9014
ประเภทผลิตภัณฑ์	ขั้วต่อ EtherCAT (อินเทอร์เฟซการเคลื่อนไหว 1 ช่อง)
ประเภทมอเตอร์ที่รองรับ	มอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC), มอเตอร์กระแสตรง
จำนวนช่อง	1
แรงดันไฟฟ้าจ่าย (อิเล็กทรอนิกส์)	24 V DC (ผ่านหน้าสัมผัสแหล่งจ่ายไฟ)
แรงดันไฟฟ้าจ่าย (กำลัง)	8 ถึง 48 V DC (ภายนอก)
กระแสเอาต์พุตต่อเนื่อง (RMS)	4.5 A (7.0 A ที่ 55 องศาเซลเซียส / 8.0 A ที่ 45 องศาเซลเซียสเมื่อติดตั้งตลับพัดลม ZB8610)
กระแสเอาต์พุตสูงสุด (RMS)	9.0 A เป็นเวลา 1 วินาที (16.0 A เป็นเวลา 1 วินาทีเมื่อติดตั้งตลับพัดลม ZB8610)
ความถี่สัญญาณนาฬิกา PWM	16 kHz
ความถี่ตัวควบคุมกระแส	32 kHz
ประเภทสัญญาณป้อนกลับ	เอ็นโคเดอร์แบบเพิ่มค่า, เซ็นเซอร์ฮอลล์ (อินพุต 3 ช่อง)
ฟังก์ชันด้านความปลอดภัย	Safe Torque Off (STO), Safe Stop 1 (SS1) ตาม PL d / SIL 2
การแยกทางไฟฟ้า	500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม)
การเชื่อมต่อบัส	EtherCAT (ผ่าน E-bus)
การใช้กระแสไฟฟ้า (E-bus)	โดยทั่วไป 120 มิลลิแอมป์
ระดับการป้องกัน	IP20
อุณหภูมิในการทำงาน	0 ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ขนาด (W x H x D)	12 มม. x 100 มม. x 68 มม.
น้ำหนัก	ประมาณ 95 กรัม

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทสัญญาณ	ข้อมูลจำเพาะ / พื้นที่เชื่อมต่อ
ตัวนำแบบตัน (s)	0.08 ถึง 1.5 มม² (AWG 28 ถึง 16)
ตัวนำแบบตีเกลียว (st)	0.25 ถึง 1.5 มม² (AWG 22 ถึง 16)
ตัวนำแบบอ่อนพร้อมปลอกย้ำ (f)	0.14 ถึง 0.75 มม² (AWG 26 ถึง 19)
ความยาวในการปอกสาย	8 ถึง 9 มม.
การกด	การกดสปริงด้วยไขควง

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งโมดูลบนราง DIN มาตรฐานขนาด 35 มม. ที่เป็นไปตาม EN 60715 ตรวจสอบให้แน่ใจว่าช่องคู่และขั้วต่อแบบมีร่องกำหนดตำแหน่งเข้าล็อกกับขั้วต่อ EtherCAT ข้างเคียงอย่างแน่นหนา
การป้องกันสัญญาณรบกวนและการต่อลงดิน: เชื่อมต่อชีลด์ของสายเคเบิลมอเตอร์เข้ากับรางสายดินเพื่อการทำงาน (FE) โดยตรง โดยใช้แคลมป์ขั้วต่อที่มีอิมพีแดนซ์ต่ำ ให้สายเคเบิลเฟสมอเตอร์สั้นที่สุดเท่าที่ทำได้เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
การจัดการความร้อน: เว้นระยะห่างสำหรับการระบายอากาศในแนวตั้งให้เพียงพอตามที่ระบุในคู่มือผู้ใช้ของ Beckhoff สำหรับการใช้งานที่มีกระแสต่อเนื่องเกิน 4.5 A ให้ติดตั้งตลับพัดลม ZB8610 เข้ากับตัวเรือนขั้วต่อ
ความปลอดภัยในการเดินสาย: ตรวจสอบให้แน่ใจว่าหน้าสัมผัสแหล่งจ่ายไฟไม่มีพลังงานโดยสมบูรณ์ก่อนเชื่อมต่อหรือถอดแผงขั้วต่อหรือสายเคเบิลของเอ็นโคเดอร์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ฟังก์ชันหลักของ Beckhoff EL7411-9014 คืออะไร

EL7411-9014 เป็นอินเทอร์เฟซควบคุมการเคลื่อนที่แบบ 1 ช่องสัญญาณ สำหรับควบคุมมอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC) สูงสุด 48 V DC พร้อมฟังก์ชันความปลอดภัยในตัว (STO) และการป้อนกลับจากเอ็นโค้ดเดอร์แบบเพิ่มค่า

เทอร์มินัลนี้จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกสำหรับมอเตอร์หรือไม่

ใช่ แม้วงจรควบคุมจะได้รับไฟผ่าน E-bus/หน้าสัมผัสจ่ายไฟที่ 24 V DC แต่ต้องจ่ายไฟให้มอเตอร์จากภายนอกในช่วง 8 V ถึง 48 V DC

EL7411-9014 รองรับฟังก์ชันความปลอดภัยใดบ้าง

เทอร์มินัลนี้รองรับ Safe Torque Off (STO) และ Safe Stop 1 (SS1) ซึ่งทำงานผ่านอินพุตนิรภัยแบบเดินสายตรง

ฉันจะเพิ่มความสามารถในการรองรับกระแสเอาต์พุตของโมดูลได้อย่างไร

คุณสามารถเพิ่มกระแส RMS ต่อเนื่องจาก 4.5 A เป็นสูงสุด 7.0 A (ที่ 55 °C) หรือ 8.0 A (ที่ 45 °C) ได้โดยติดตั้งตลับพัดลม Beckhoff ZB8610 ซึ่งเป็นอุปกรณ์เสริม

รองรับตัวเลือกการป้อนกลับใดบ้าง

โมดูลนี้มีอินเทอร์เฟซสำหรับเอ็นโค้ดเดอร์แบบเพิ่มค่า เซ็นเซอร์ฮอลล์ 3 ตัว และแหล่งจ่ายไฟสำหรับเอ็นโค้ดเดอร์
