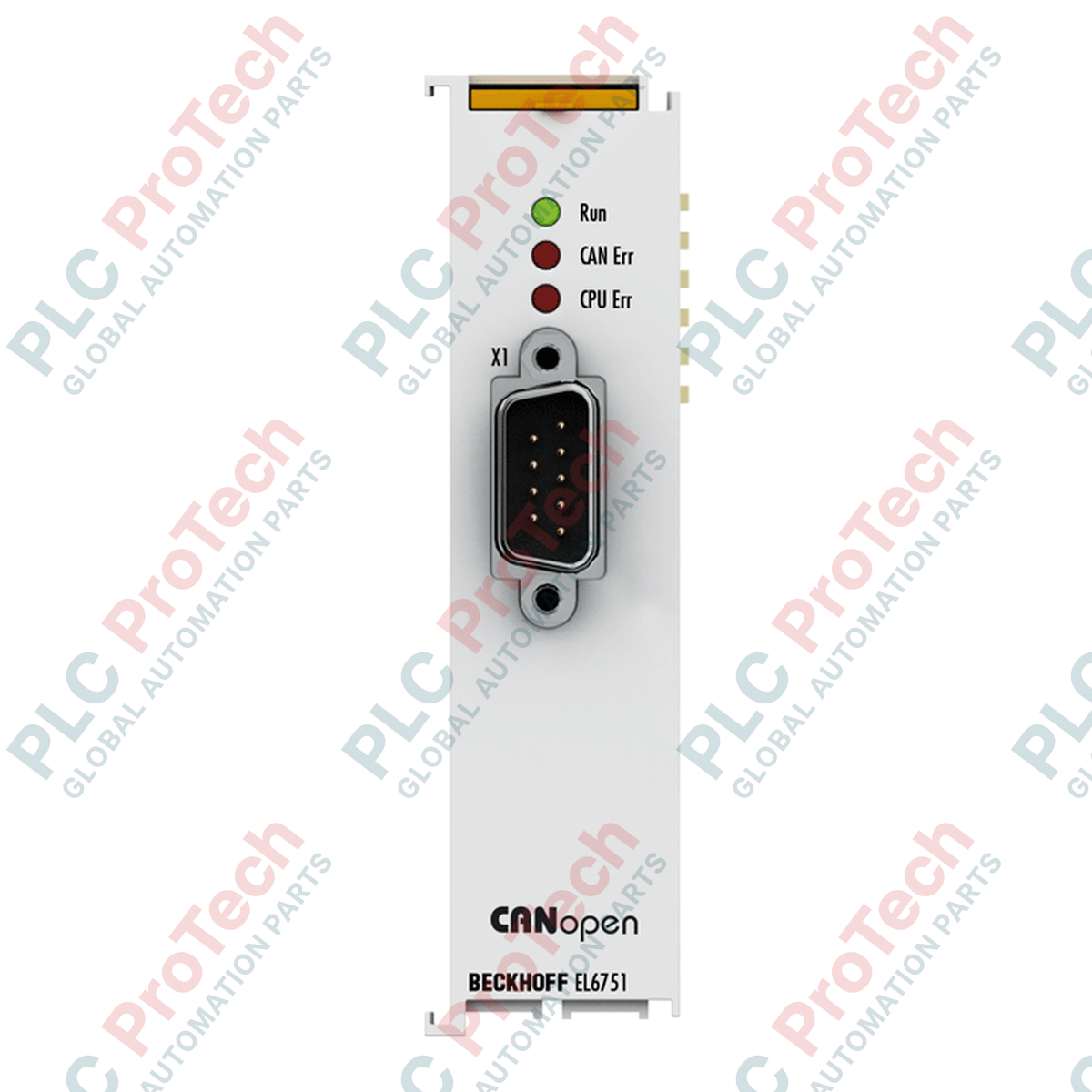

BECKHOFF EL6751 EtherCAT Terminal โมดูลมาสเตอร์/สเลฟ CANopen

SKU EL6751

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL6751
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 70g
Dimensions: 24 มม. x 100 มม. x 52 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Beckhoff EL6751 ได้รับการออกแบบมาเพื่อเชื่อมเทคโนโลยีฟิลด์บัส โดยทำหน้าที่เป็นอินเทอร์เฟซ CANopen master/slave แบบ 1 ช่องสัญญาณประสิทธิภาพสูงภายในระบบ EtherCAT Terminal เทอร์มินัลการสื่อสารนี้ช่วยให้ผสานรวมอุปกรณ์ฟิลด์บัสที่รองรับ CANopen เข้ากับเครือข่าย EtherCAT ความเร็วสูงได้อย่างราบรื่น สามารถทำหน้าที่เป็น master และ manager ของเครือข่าย CANopen หรือเลือกใช้งานเป็น CANopen slave ได้ จึงรองรับตัวเลือกสถาปัตยกรรมที่ยืดหยุ่นสำหรับเครือข่ายอุตสาหกรรมแบบกระจายศูนย์

EL6751 มีการแยกทางไฟฟ้าด้วยกัลวานิกที่มีประสิทธิภาพและอินเทอร์เฟซ D-sub มาตรฐาน 9 พิน เพื่อให้การส่งสัญญาณสะอาดและปราศจากสัญญาณรบกวนในสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง ด้วยการรองรับทั้งโปรไฟล์การสื่อสาร CANopen มาตรฐานและตัวเลือกโปรโตคอล RAW-CAN เทอร์มินัลนี้จึงรองรับอุปกรณ์ระบบอัตโนมัติรุ่นเก่าและรุ่นใหม่ได้หลากหลาย

คุณสมบัติ

อินเทอร์เฟซการสื่อสารแบบช่องสัญญาณเดียวที่รองรับการทำงานเป็น CANopen master, CANopen manager หรือ CANopen slave ซึ่งเป็นตัวเลือกเสริม
อินเทอร์เฟซ D-sub แบบ 9 พินที่แยกทางไฟฟ้าด้วยกัลวานิก และเป็นไปตามข้อกำหนดมาตรฐาน CANopen
รองรับอัตราการถ่ายโอนข้อมูลที่ยืดหยุ่นตั้งแต่ 10 kbaud ถึง 1,000 kbaud (1 Mbaud)
การวินิจฉัยฮาร์ดแวร์อย่างครอบคลุมผ่าน LED แสดงสถานะในตัว
รองรับโปรโตคอล RAW-CAN สำหรับข้อกำหนดการสื่อสารผ่านบัส CAN ที่ปรับแต่งได้
ตัวเครื่องเทอร์มินัลขนาดกะทัดรัด 24 มม. พร้อมช่องเสียบในตัวและการติดตั้งแบบวางชิดด้านข้างโดยใช้คีย์กำหนดตำแหน่ง

การใช้งาน

โรงงานผลิตทางอุตสาหกรรมที่ใช้สถาปัตยกรรมฟิลด์บัสแบบกระจาย
การผสานรวมเซนเซอร์ แอคชูเอเตอร์ และไดรฟ์ที่รองรับ CANopen รุ่นเก่าเข้ากับเครือข่าย EtherCAT
เครื่องจักรกลหนักและระบบควบคุมเฉพาะทางที่ต้องการการกำหนดค่า CANopen master/slave
ระบบอัตโนมัติในกระบวนการผลิตและโรงบำบัดน้ำที่ใช้โซลูชันฟิลด์บัสแบบไฮบริด

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่พารามิเตอร์ข้อมูลจำเพาะค่า / รายละเอียด

ข้อมูลระบุ	ผู้ผลิต	BECKHOFF
ข้อมูลระบุ	หมายเลขชิ้นส่วน / รุ่น	EL6751
การสื่อสารและฟิลด์บัส	ประเภทฟิลด์บัส	CANopen
	จำนวนช่องสัญญาณ	1
	อัตราบอดที่รองรับ	10, 20, 50, 100, 125, 250, 500, 800, 1000 กิโลบอด
	ความเข้ากันได้ของโปรโตคอล	CANopen Network Master, CANopen Manager, CANopen Slave, RAW-CAN
	ประเภทอินเทอร์เฟซ	คอนเน็กเตอร์ D-sub 9 พิน (แยกทางไฟฟ้าแบบกัลวานิก)
ข้อมูลจำเพาะทางไฟฟ้า	การใช้กระแสไฟฟ้า (E-bus)	โดยทั่วไป 230 mA
ข้อมูลจำเพาะทางไฟฟ้า	การวินิจฉัยฮาร์ดแวร์	ไฟ LED แสดงสถานะ
สภาพแวดล้อมและทางกล	อุณหภูมิในการใช้งาน	-25 degC ถึง +60 degC
	อุณหภูมิในการจัดเก็บ	-40 degC ถึง +85 degC
	ความชื้นสัมพัทธ์	95% ไม่ควบแน่น
	ระดับการป้องกัน	IP20 (ตำแหน่งติดตั้งปรับเปลี่ยนได้)
มาตรฐานและการทดสอบ	ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
	ภูมิคุ้มกัน/การปล่อยคลื่นรบกวนทาง EMC	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
	เครื่องหมาย Ex	II 3 G Ex nA IIC T4 Gc
ขนาดทางกายภาพ	วัสดุตัวเรือน	โพลีคาร์บอเนต
	ขนาด (กว้าง x สูง x ลึก)	24 มม. x 100 มม. x 52 มม.
	การติดตั้ง / การยึดติด	ราง DIN ขนาด 35 มม. (EN 60715) พร้อมกลไกล็อก
	น้ำหนัก	ประมาณ 70 กรัม

การเชื่อมต่อและอินเทอร์เฟซ

พินของคอนเน็กเตอร์ (D-sub 9)	ฟังก์ชัน / สัญญาณ
พิน 2	CAN_L (สัญญาณบัส CAN ระดับต่ำเด่น)
พิน 3	CAN_GND (กราวด์)
พิน 7	CAN_H (สัญญาณบัส CAN ระดับสูงเด่น)
พิน 9	CAN_V+ (แหล่งจ่ายไฟบวกภายนอกเสริม)
พิน 1, 4, 5, 6, 8	สำรอง / ไม่ได้เชื่อมต่อ

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งเทอร์มินัลบนราง DIN มาตรฐานขนาด 35 มม. (เป็นไปตาม EN 60715) ตรวจสอบให้แน่ใจว่ากลไกล็อกเข้าที่อย่างแน่นหนา
การเดินสาย: ใช้เทคโนโลยีการเชื่อมต่อแบบกดเข้าสำหรับการรวมเข้ากับ E-bus สำหรับอินเทอร์เฟซ CANopen ให้ใช้คอนเน็กเตอร์ D-sub 9 พินแบบมีชีลด์
การชีลด์และการต่อลงดิน: ตรวจสอบให้แน่ใจว่ามีการต่อลงดินของชีลด์สายเคเบิลเครือข่าย CAN อย่างเหมาะสม เพื่อคงความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) และป้องกันการเสื่อมของสัญญาณ
พื้นที่อันตราย: เมื่อใช้งานภายใต้เงื่อนไข ATEX II 3 G Ex nA IIC T4 Gc ให้ติดตั้งเทอร์มินัลภายในตู้ที่มีระดับการป้องกันอย่างน้อย IP54 และเป็นไปตาม EN 60079-15

การปฏิบัติตามข้อกำหนดและการรับรอง

CE
ได้รับการรับรองจาก UL
ATEX (II 3 G Ex nA IIC T4 Gc)

FAQ

ฟังก์ชันหลักของ Beckhoff EL6751 คืออะไร

Beckhoff EL6751 ทำหน้าที่เป็นเทอร์มินัลอินเทอร์เฟซการสื่อสาร CANopen แบบ 1 ช่องสัญญาณ ช่วยให้สามารถเชื่อมต่ออุปกรณ์ CANopen ซึ่งทำงานเป็นมาสเตอร์ ผู้จัดการ หรือสเลฟ เข้ากับเครือข่าย EtherCAT ประสิทธิภาพสูงได้

EL6751 รองรับอัตราการถ่ายโอนข้อมูลเท่าใดบ้าง

EL6751 รองรับอัตราการถ่ายโอนข้อมูล CANopen ที่ 10, 20, 50, 100, 125, 250, 500, 800 และ 1000 kbaud

อินเทอร์เฟซ D-sub บน EL6751 มีการแยกทางไฟฟ้าหรือไม่

มี อินเทอร์เฟซขั้วต่อ D-sub 9 พินบนเทอร์มินัล EL6751 ถูกแยกทางไฟฟ้าเพื่อป้องกันสัญญาณรบกวนทางไฟฟ้าและกราวด์ลูป

เทอร์มินัลนี้รองรับโปรโตคอล CAN แบบกำหนดเองหรือไม่

รองรับ EL6751 รองรับ RAW-CAN ซึ่งช่วยให้นักพัฒนาสามารถใช้งานโปรโตคอลที่กำหนดเองบนพื้นฐาน CAN ได้

ขีดจำกัดอุณหภูมิแวดล้อมสำหรับ EL6751 คือเท่าใด

ช่วงอุณหภูมิขณะใช้งานอยู่ที่ -25 องศาเซลเซียสถึง +60 องศาเซลเซียส และช่วงอุณหภูมิขณะจัดเก็บอยู่ที่ -40 องศาเซลเซียสถึง +85 องศาเซลเซียส
