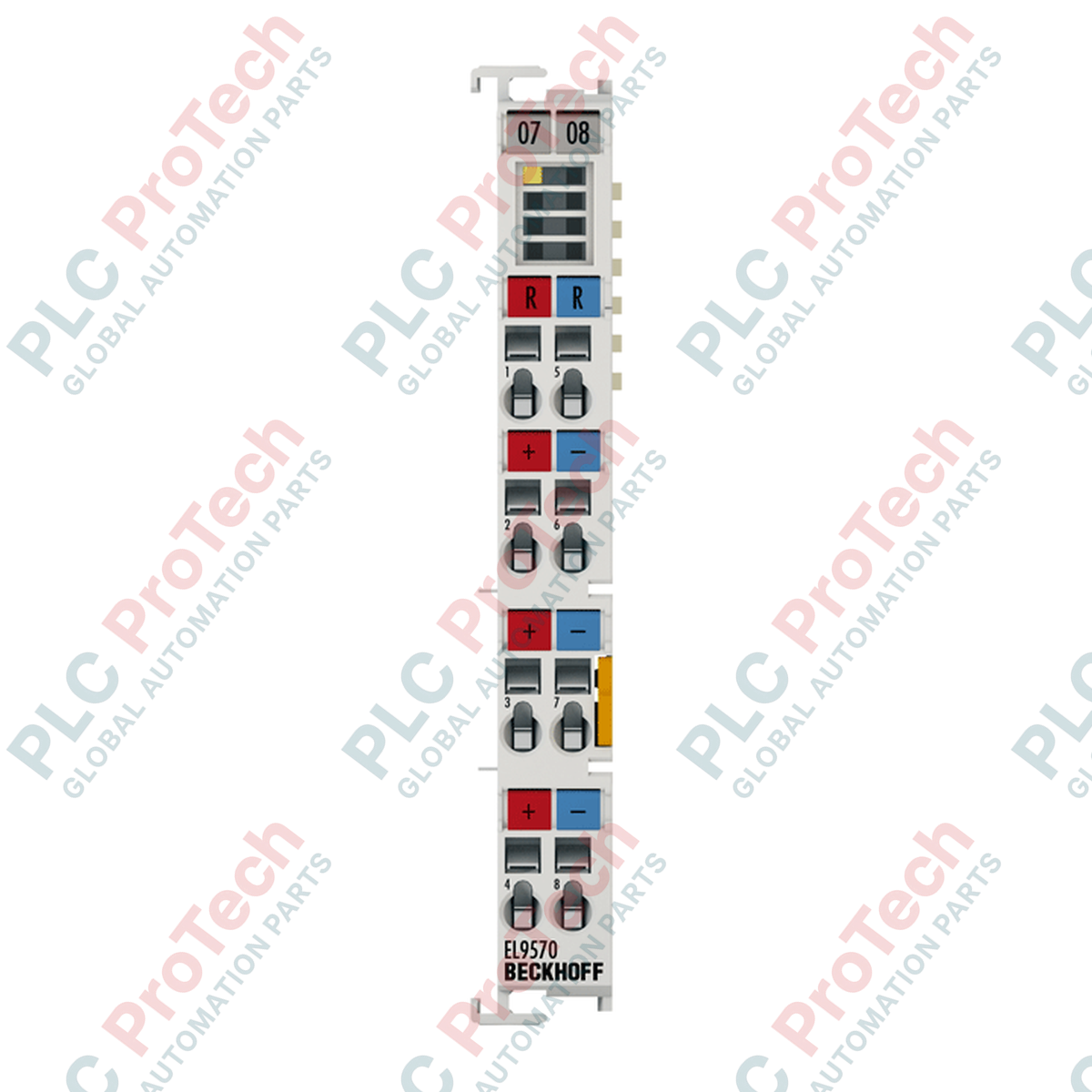

Beckhoff EL9570 ขั้วต่อคาปาซิเตอร์บัฟเฟอร์ EtherCAT

คำอธิบาย

บทบาทหลักของ Beckhoff EL9570 คือการรักษาเสถียรภาพของแรงดันบัส DC ภายในเซกเมนต์ขั้วต่อ EtherCAT โมดูลนี้ทำงานเป็นขั้วต่อตัวเก็บประจุบัฟเฟอร์ 48 V DC โดยเฉพาะ และติดตั้งตัวเก็บประจุประสิทธิภาพสูงขนาด 500 µF ซึ่งออกแบบมาเพื่อดูดซับพลังงานรีเจเนอเรทีฟและลดแรงดันกระชาก ด้วยการลดการป้อนกลับของพลังงานอย่างรวดเร็วจากการชะลอความเร็วของมอเตอร์แบบไดนามิก โมดูลนี้จึงช่วยปกป้องแหล่งจ่ายไฟต้นทางและส่วนประกอบขั้วต่อที่อยู่ติดกันจากความเค้นเนื่องจากแรงดันเกิน

คุณสมบัติ

• การบัฟเฟอร์ความจุสูง: มีตัวเก็บประจุ 500 µF ในตัว ซึ่งออกแบบมาเพื่อเก็บพลังงานย้อนกลับจากระบบขับเคลื่อนแบบไดนามิกไว้ชั่วคราว
• การควบคุมแรงดันเกินแบบไดนามิก: วงจรตัดวงจรในตัวพร้อมช่วงควบคุมแรงดันเกิน ±2 V และทริกเกอร์ขีดจำกัดการตัดวงจรที่สูงกว่า 56 V
• ความต้านทานภายในต่ำ: มีความต้านทานภายในน้อยกว่า 20 mΩ ที่ 100 kHz รองรับกระแสริปเปิลสูงสุดได้ถึง 10 A
• การแยกทางไฟฟ้า: ให้การแยก 1500 V ที่มีความแข็งแรงระหว่าง E-bus และศักย์สนาม เพื่อรักษาความปลอดภัยของสายสื่อสาร
• ตัวเครื่องกะทัดรัด: ความกว้างเพียง 12 มม. ช่วยประหยัดพื้นที่ พร้อม LED แสดงสถานะแบบรวมในตัวสำหรับการวินิจฉัยแบบเรียลไทม์

การใช้งาน

• ระบบขับเซอร์โวและสเต็ปเปอร์แบบกระจายศูนย์ที่มีช่วงเร่งความเร็วและเบรกเกิดขึ้นบ่อยครั้ง
• การทำให้แรงดันคงที่ในเซกเมนต์ขั้วต่อ EtherCAT ที่มีความหนาแน่นสูง
• ระบบขนถ่ายวัสดุแบบไดนามิก เครื่องจักรบรรจุภัณฑ์ และแกนกำหนดตำแหน่งความถี่สูง

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

สำหรับระบบอัตโนมัติใหม่และการออกแบบเพื่ออัปเกรดทั้งหมด Beckhoff แนะนำให้ใช้ขั้วต่อคาปาซิเตอร์บัฟเฟอร์ EL9576 แม้ EL9570 จะเหมาะอย่างยิ่งสำหรับการบำรุงรักษาแบบเปลี่ยนแทนได้ทันทีหรือการเปลี่ยนทดแทนแบบตรงรุ่นในสถาปัตยกรรมเก่าที่ผ่านการตรวจสอบแล้ว แต่ EL9576 มีรูปแบบสารกึ่งตัวนำที่ปรับปรุงใหม่และแนวทางการจัดการความร้อนที่มีประสิทธิภาพยิ่งขึ้น

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อนำ EL9570 ไปใช้ในระบบควบคุมการเคลื่อนที่ที่มีความเฉื่อยสูง โปรดทราบว่าความจุสะสมพลังงานภายในคือ 500 µF หากโปรไฟล์การลดความเร็วของมอเตอร์ส่งพลังงานกลับมามากกว่าความจุที่สามารถบัฟเฟอร์ได้ วงจรชอปเปอร์จะทำงานอย่างต่อเนื่อง ภายใต้รอบการทำงานหนัก ต้องต่อความต้านทานเบรกภายนอกที่มีพิกัดเหมาะสมเพื่อป้องกันความร้อนสะสมเฉพาะจุดและการหยุดทำงานจากความร้อนที่ตามมา

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ตรวจสอบให้แน่ใจว่าการเตรียมสายเป็นไปตามความยาวการปอก 8 ถึง 9 มม. อย่างเคร่งครัด เมื่อต่อสายแกนเดี่ยวหรือสายตีเกลียว ให้ใช้เครื่องมือขั้วต่อปากแบนที่มีขนาดเหมาะสมกดแคลมป์สปริงแบบดึงรั้ง เพื่อให้เข้ากันได้ทางแม่เหล็กไฟฟ้าอย่างเหมาะสม ควรเดินสายสื่อสาร E-bus แยกจากแนวทางเดินหน้าสัมผัสกำลังไฟฟ้ากระแสสูง
